الشركة المصنعة: Honeywell
رقم المنتج: 05701-A-0329
Country of origin:الولايات المتحدة
نوع المنتج: بطاقات واجهة التتابع
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

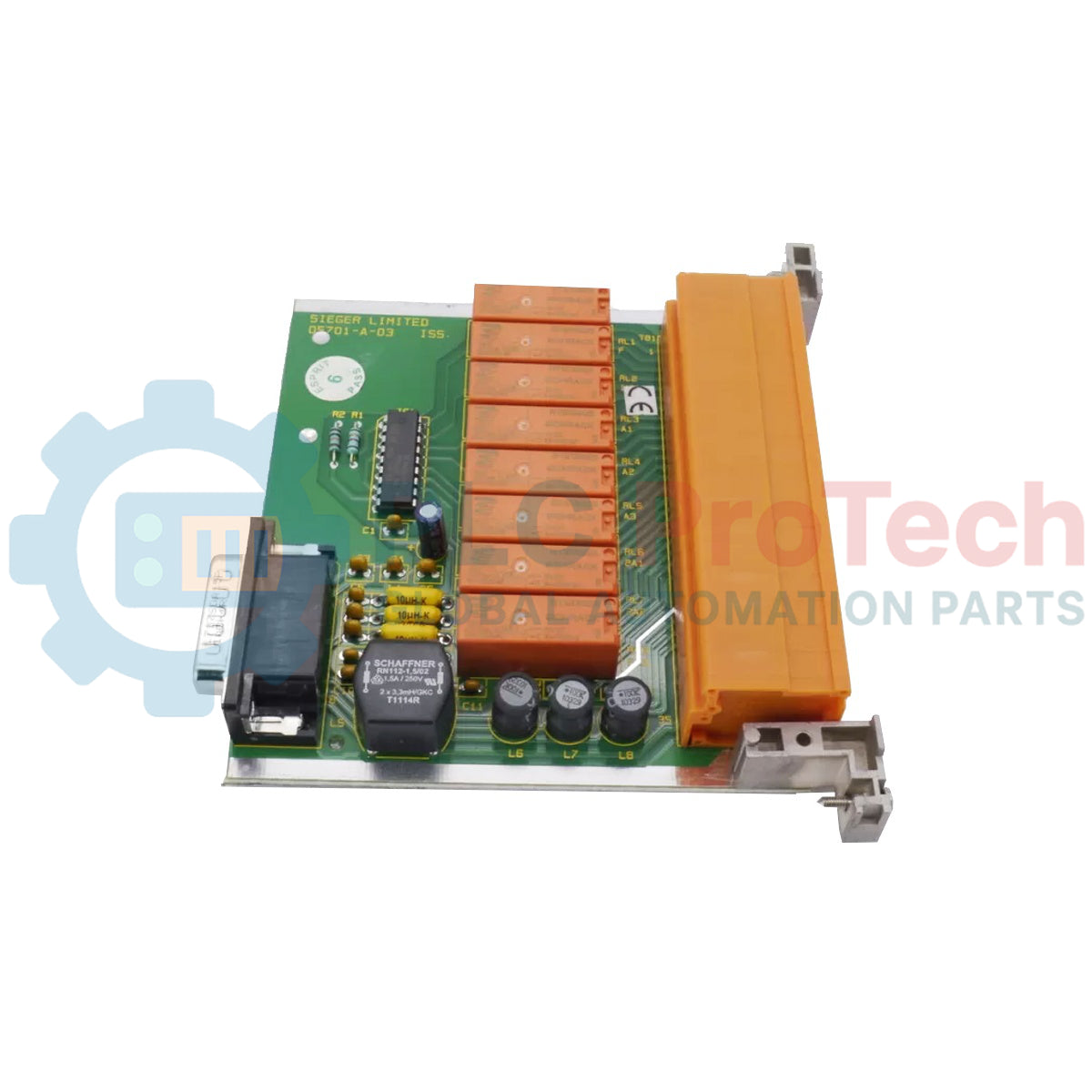

يعمل 05701-A-0329 كبطاقة واجهة ميدانية عالية التكامل وإنهاء تبديل داخل بنية نظام 57. يوفر هذا الجهاز إطارًا كهربائيًا مخصصًا لربط أجهزة استشعار الكشف عن الغاز المثبتة في الميدان وعقد المعالجة النشطة مع إشارات الإنذار الخارجية، ومؤشرات الميدان، أو معدات الإغلاق التلقائي للعملية.
تدمج الوحدة ثلاثة مرحلات كهربائية ميكانيكية مستقلة مزدوجة القطب (DPCO)، مهيأة لتوفير مخرجات جهات اتصال خالية من الجهد بناءً على عتبات الخطر المحلية. يتم رسم دوائر المرحل المدمجة مباشرة عبر لوحة النظام الفرعية المشتركة لتعكس معايير الأحداث المخصصة التي تتعامل معها بطاقات التحكم أحادية القناة المصاحبة، استجابةً لـإنذار A1، إنذار A2، وروتينات حالة العطل. يستخدم تصميمها الفيزيائي تنفيذ طرفي بالضغط للحفاظ على استمرارية الأسلاك منخفضة المقاومة، مما يسهل عزل سلامة الإشارة وتأريض دروع الأدوات المحلية المطلوبة داخل منشآت التصنيع أو المعالجة الثقيلة.
| المعلمة | المواصفات |
|---|---|
| الشركة المصنعة | هانيويل |
| رقم الموديل | 05701-A-0329 |
| نوع المنتج | بطاقة مرحل DPCO ثلاثية |
| سلسلة المنتج | نظام التحكم سلسلة 57 / 5701 |
| تكوين جهة الاتصال | تغيير قطب مزدوج (DPCO) |
| تخصيصات المرحل | إنذار A1، إنذار A2، حالة العطل |
| الحد الأقصى للتبديل | 5 أمبير كحد أقصى (تحت أحمال تبديل التيار المتردد المقاومة) |
| وزن الشحن | 2.5 كجم |
| طرف الموصل | الوظيفة |
|---|---|
| عطل NC1 / NO1 / COM1 | قطب مرحل العطل 1 مغلق عادة / مفتوح عادة / جهات اتصال مشتركة |
| Fault NC2 / NO2 / COM2 | أقطاب مرحل العطل القطب 2 عادة مغلق / عادة مفتوح / اتصالات مشتركة |
| A1 NC1 / NO1 / COM1 | أقطاب مرحل الإنذار 1 القطب 1 عادة مغلق / عادة مفتوح / اتصالات مشتركة |
| A1 NC2 / NO2 / COM2 | أقطاب مرحل الإنذار 1 القطب 2 عادة مغلق / عادة مفتوح / اتصالات مشتركة |
| A2 NC1 / NO1 / COM1 | أقطاب مرحل الإنذار 2 القطب 1 عادة مغلق / عادة مفتوح / اتصالات مشتركة |
| A2 NC2 / NO2 / COM2 | أقطاب مرحل الإنذار 2 القطب 2 عادة مغلق / عادة مفتوح / اتصالات مشتركة |
| Sensor S | مسار خط تغذية المستشعر |
| Sensor NS | مسار إدخال إشارة / غير مغلق للمستشعر |
| Sensor 0V | مسار خط مرجع 0 فولت للمستشعر |
| GND | أطراف تأريض درع كابل أدوات القياس النظيفة |
ما هي الفائدة الهيكلية لتخطيط مرحل DPCO مقارنة ببطاقة SPCO؟
يوفر التكوين ذو القطبين زوجين معزولين من الاتصالات المتتبعة لكل مرحل، مما يسمح لتنبيه واحد بعزل دائرتين خارجيتين مستقلتين، مثل تبديل صفارة إنذار 230 فولت تيار متردد أثناء الإشارة إلى إدخال رقمي 24 فولت تيار مستمر على PLC بعيد.
كيف يتم تحديد حالات الاتصال الافتراضية للمراجع NC و NO؟
تتطابق جميع أوصاف الاتصالات المرسومة على كتل المحطات مع الحالة الفيزيائية للبطاقة عندما تكون مطفأة تمامًا أو مفصولة عن تجميع اللوحة الخلفية.
هل يعمل مرحل العطل بطريقة عادةً مفعلة أم عادةً غير مفعلة؟
يعمل مرحل العطل المدمج في تكوين مفعّل دائمًا أثناء العمليات الآمنة العادية، مما يضمن أن أي انخفاض حاد في طاقة النظام أو إزالة الوحدة يفتح الاتصال فورًا لإنتاج تنبيه آمن من الفشل.
هل يمكن تعديل سلوكيات تشغيل مرحل الإنذار للمنطق عادةً مفعّل؟
نعم، يمكن تكوين ملفات التفعيل لكل من مرحلات الإنذار A1 و A2 لتكون عادةً مفعلة أو عادةً غير مفعلة من خلال إجراء التعديلات عبر واجهة هندسة النظام 57.
