Honeywell

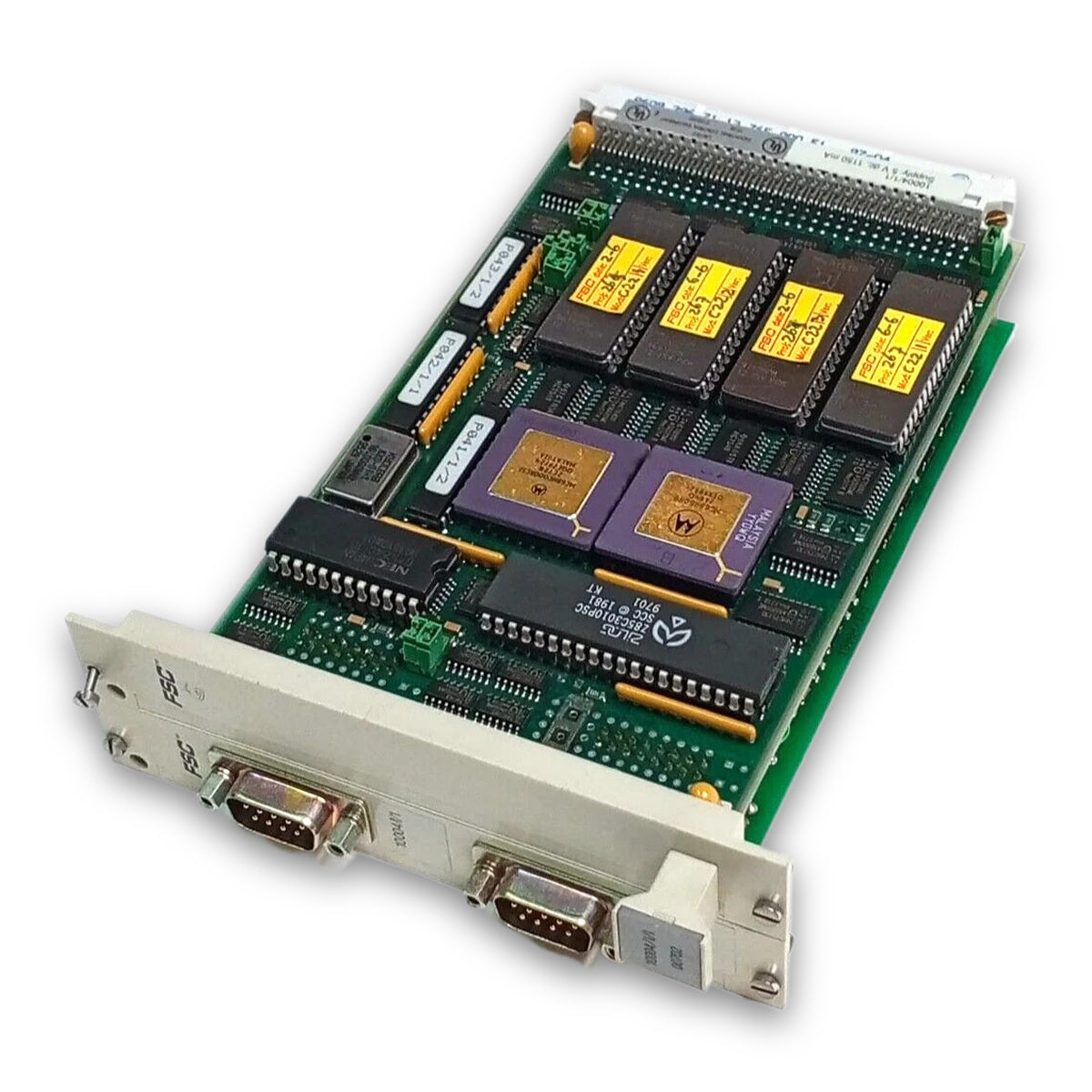

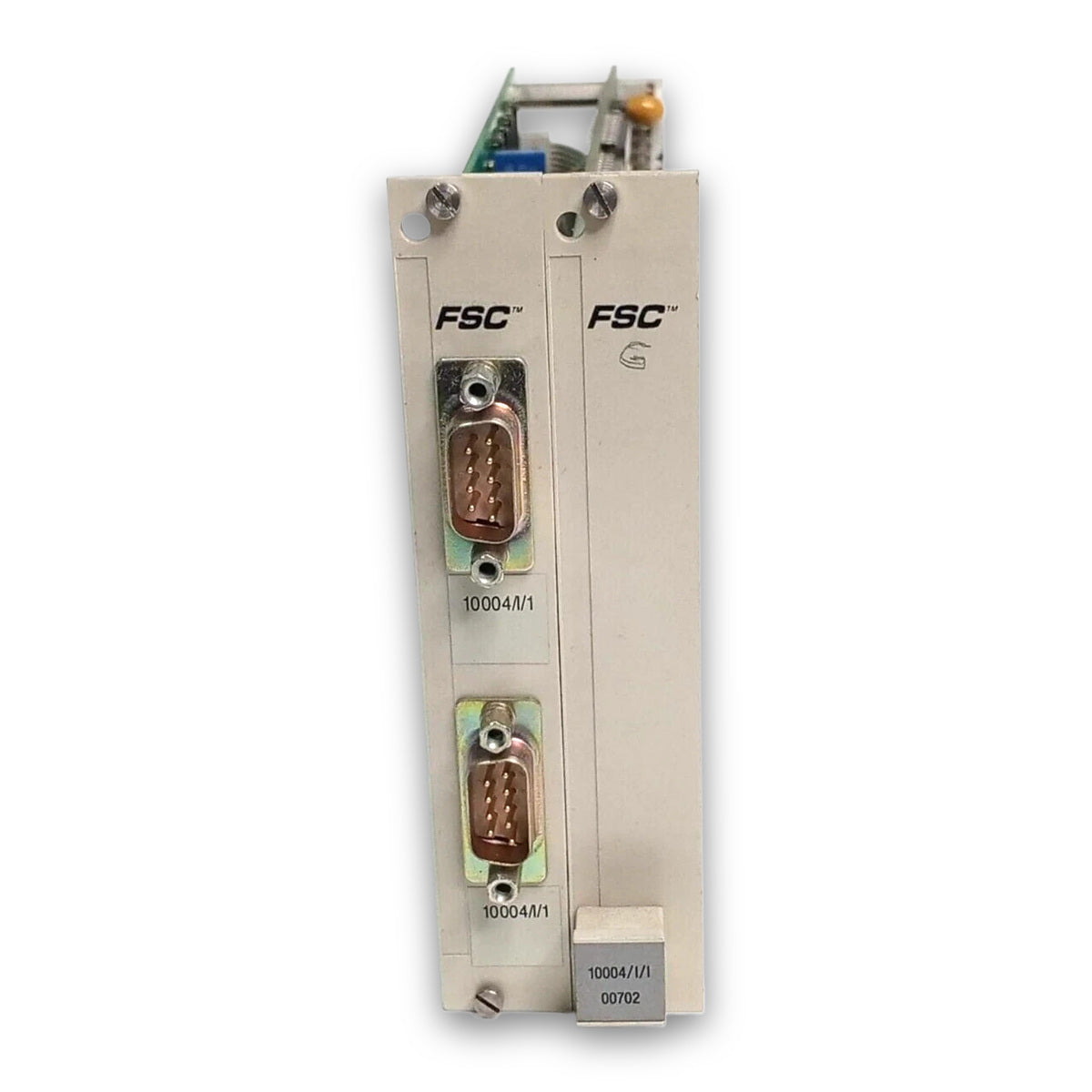

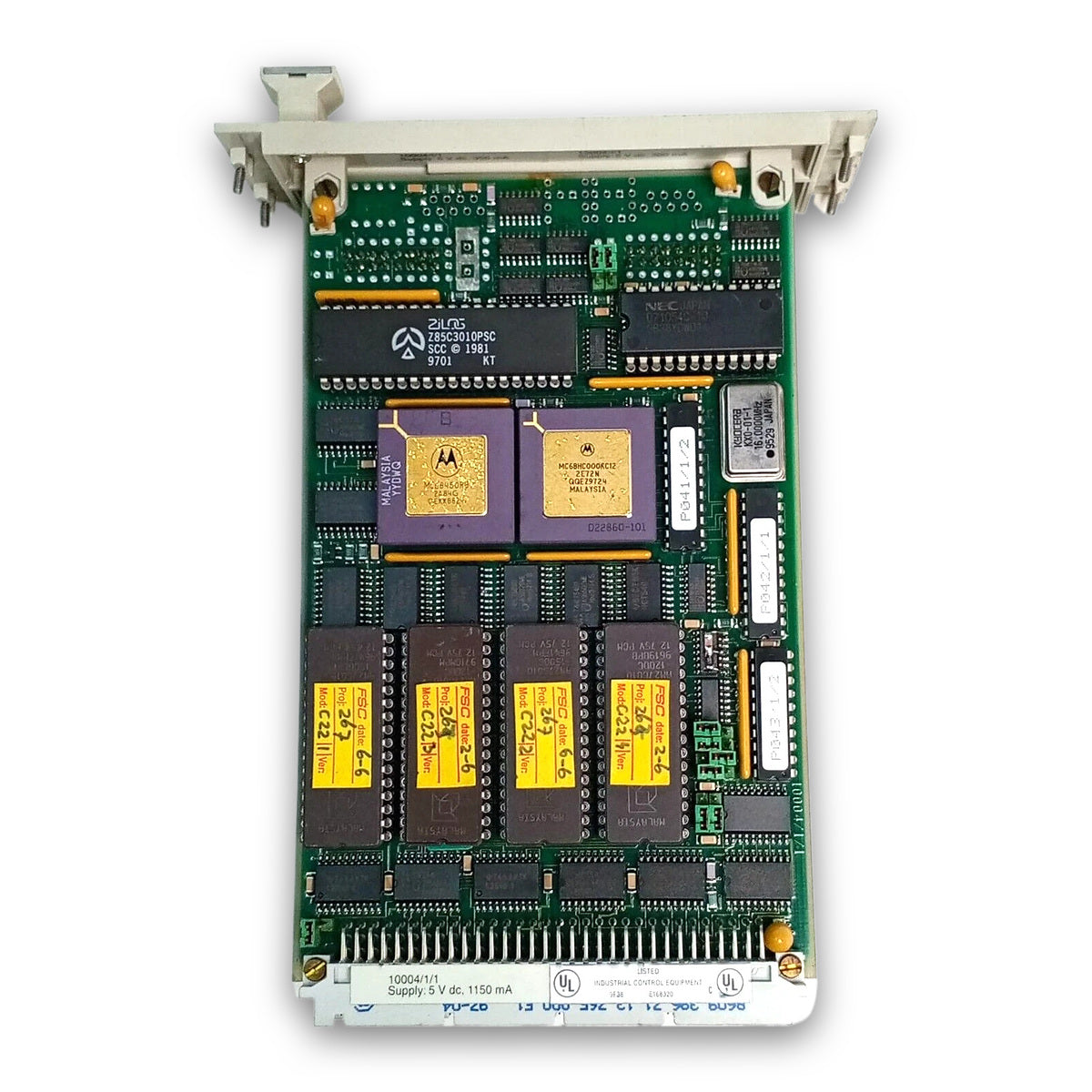

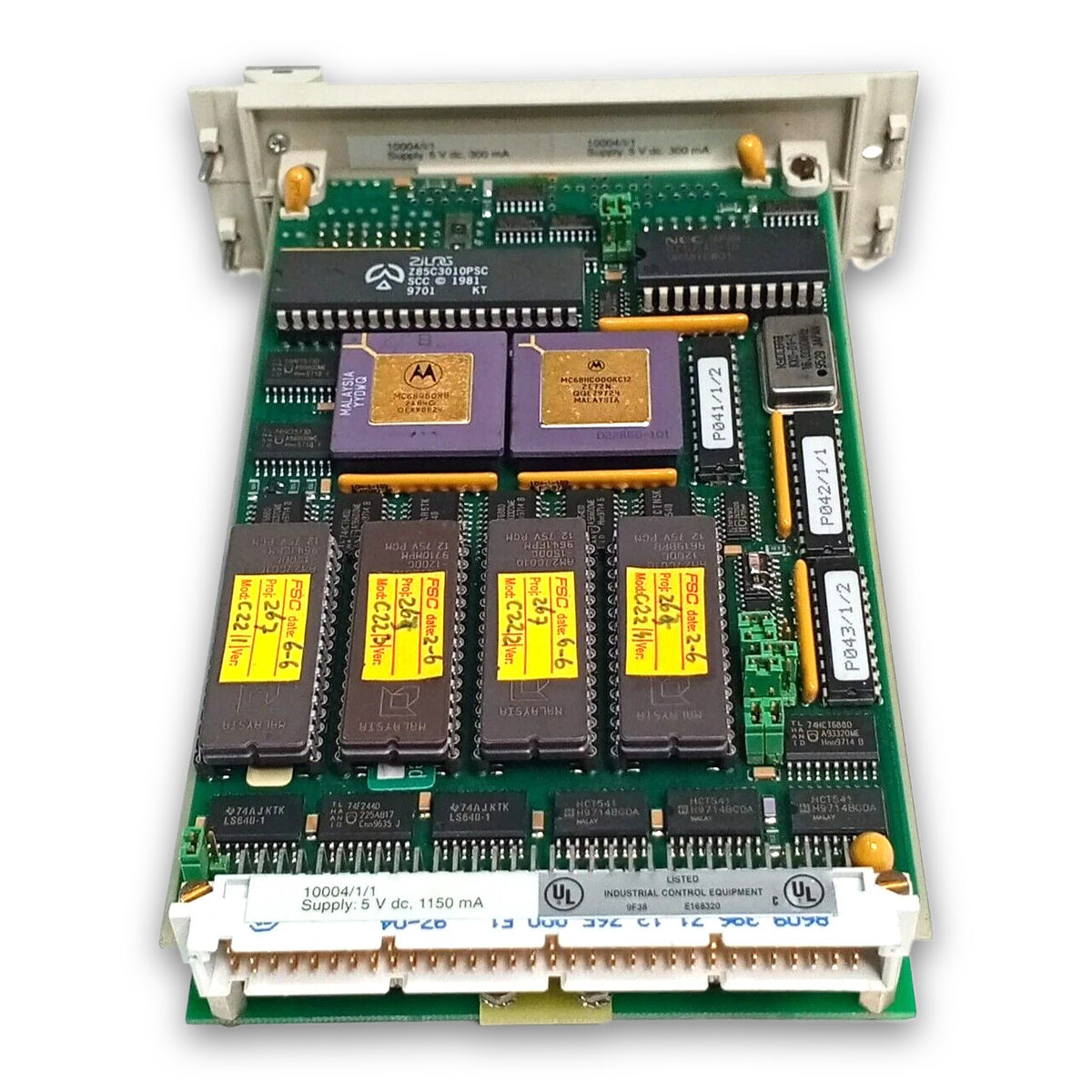

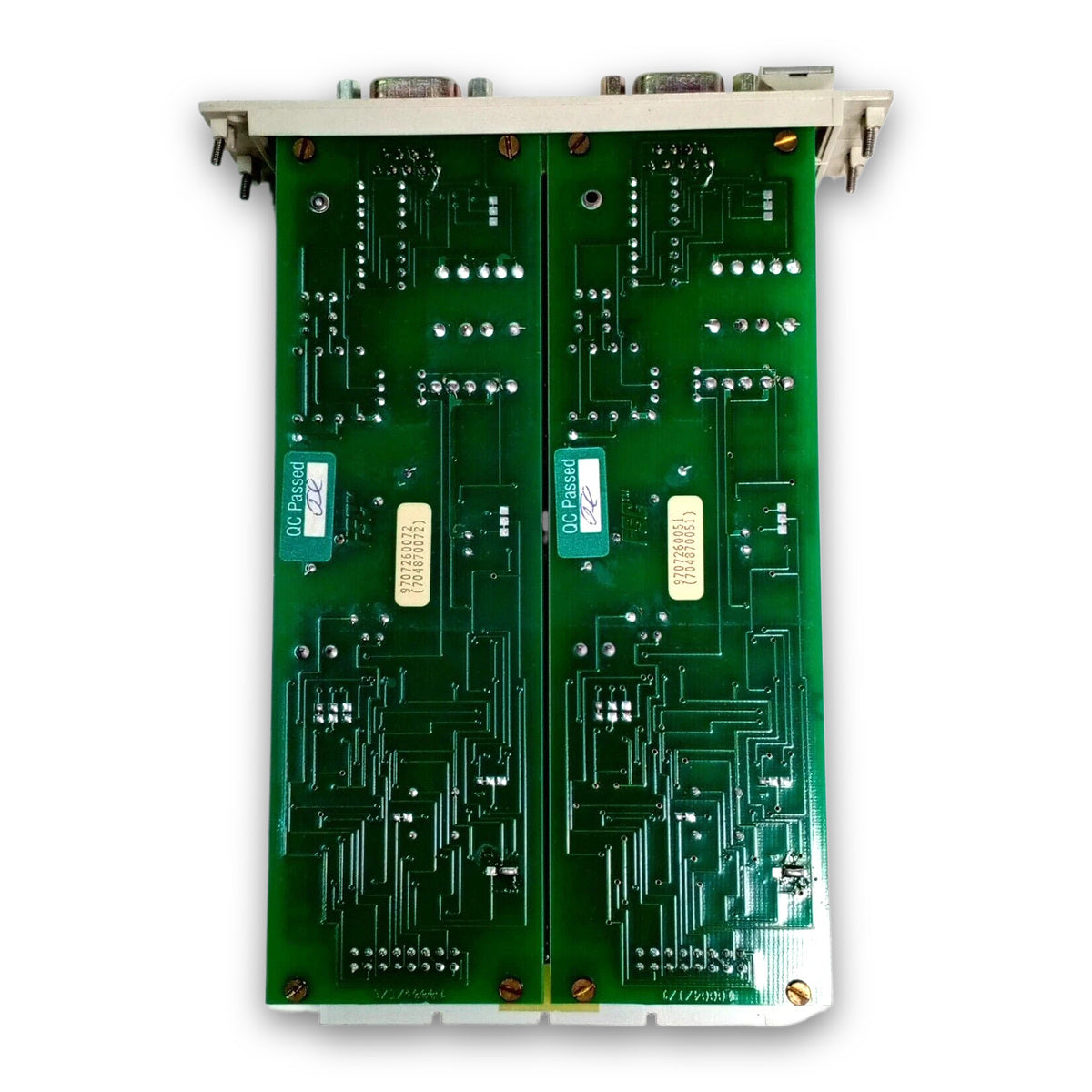

وحدة اتصال وتحكم آمنة عند الفشل من Honeywell 10004/1/1

SKU 10004/1/1

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: Honeywell
  • رقم المنتج: 10004/1/1
  • Origin الولايات المتحدة
  • نوع المنتج: وحدة الاتصال
  • Barcode: 8537101190
  • الدفع: تحويل بنكي، ويسترن يونيون
  • الوزن: 0.45 kg
  • Dimensions: 7 سم × 14 سم × 14.5 سم
  • ميناء الشحن: شيامن
  • الضمان: 12 شهرًا

Tags

Communication Modules FSC System
الكمية
Call sales Contact

Product Description

الوصف

إن Honeywell 10004/1/1 هو وحدة واجهة اتصال معزولة RS485/RS422، مصممة لتبادل البيانات التسلسلية ضمن بنية نظام التحكم الآمن Fail Safe Control (FSC) من Honeywell. تعمل الوحدة ضمن تجميعة رف الجزء المركزي (CP)، وتنشئ قنوات اتصال تسلسلي آمنة ومعزولة جلفانيًا بين محلّل المنطق الآمن في نظام FSC ومنصات التشغيل الآلي الخارجية، مثل أنظمة الإشراف والتحكم وجمع البيانات (SCADA)، وأنظمة التحكم الموزعة (DCS)، أو وحدات التحكم المنطقية القابلة للبرمجة النظيرة.

صُممت Honeywell 10004/1/1 للتطبيقات الصناعية الحرجة للسلامة، وتعزل ضوضاء الشبكات الخارجية، وحلقات التأريض، والاضطرابات الكهربائية العابرة عن ناقلات النظام الأساسية. ومن خلال الحفاظ على الفصل الفيزيائي والكهربائي، تمنع الأعطال الكهربائية الخارجية من التأثير في وحدات المعالجة المركزية أو الأنظمة الفرعية للتشخيص. وتوفر الوحدة طبقة الأجهزة التسلسلية الأساسية اللازمة لطوبولوجيات الأنظمة عالية التوافر، ودعم مسارات الاتصال التسلسلي طويلة المدى، وتكوينات الشبكات متعددة النقاط في بيئات التشغيل القاسية.

الميزات

  • العزل الجلفاني: يوفر عزلًا كهربائيًا للإشارات التسلسلية لحماية اللوحة الخلفية للجزء المركزي من ضوضاء المجال، وحلقات التأريض، وارتفاعات الجهد.
  • دعم RS485 / RS422 المزدوج: بنية واجهة قابلة للتهيئة تدعم طوبولوجيات ناقل RS485 التفاضلية متعددة النقاط وتكوينات RS422 من نقطة إلى نقطة.
  • التكامل مع ناقل النظام: توافق مباشر للواجهة مع رفوف نظام الجزء المركزي في FSC وهياكل اتصالات اللوحة الخلفية.
  • بنية السلامة الصناعية: تصميم موحّد لوحدة الجزء المركزي، مصمم للامتثال لمعايير أنظمة السلامة المجهزة بالأجهزة (SIS) ومتطلبات التحكم بالسلامة الصناعية.
  • حصانة ممتدة ضد الضوضاء: تخطيط للإشارات التفاضلية مُحسّن لوصلات الاتصال طويلة المدى في بيئات التداخل الكهرومغناطيسي العالي (EMI).

التطبيقات

  • تكامل الأنظمة الفرعية لـ DCS / SCADA: ربط أنظمة الأجهزة الآمنة في FSC بأنظمة التحكم والمراقبة عالية المستوى في المنشأة.
  • شبكات وحدات التحكم من نظير إلى نظير: توصيل عدة رفوف للجزء المركزي في FSC أو شبكات تحكم مساعدة عبر وصلات تسلسلية معزولة.
  • نقل بيانات تسلسل الأحداث (SOE): نقل بيانات التشخيص والإنذارات والأحداث المؤرخة زمنيًا إلى خوادم مؤرخات خارجية.
  • اتصالات وحدات الطرفية البعيدة (RTU) / الأجهزة الميدانية: جمع البيانات التسلسلية من القياس عن بُعد الميداني أو معدات العمليات المتخصصة.

المواصفات الفنية

المعلمة المواصفة
الشركة المصنّعة Honeywell
الطراز 10004/1/1
نوع المنتج وحدة اتصال (COM)
نوع الواجهة واجهة RS485 / RS422 معزولة
بنية النظام الجزء المركزي لنظام التحكم الآمن Fail Safe Control (FSC) من Honeywell
العزل دوائر واجهة معزولة
درجة حرارة التشغيل من 0 درجة مئوية إلى 60 درجة مئوية
درجة حرارة التخزين من -25 درجة مئوية إلى 80 درجة مئوية
رطوبة التشغيل رطوبة نسبية 95% (من دون تكاثف)
مقاومة الصدمات 15 G على 3 محاور (مدة 11 مللي ثانية)
مقاومة الاهتزاز من 10 إلى 57 هرتز (إزاحة 0.075 مم)، ومن 57 إلى 150 هرتز (1 G)

إرشادات التركيب

  1. التحقق من السلامة قبل التركيب: تأكد من فصل الطاقة عن رف الجزء المركزي في FSC، واتبع إجراءات القفل ووضع بطاقات التحذير (LOTO) قبل إدخال الوحدة أو إخراجها.
  2. التحقق من فتحة الرف: تأكد من تخصيص فتحة الرف الصحيحة للجزء المركزي وفقًا لبرنامج تهيئة نظام FSC قبل إدخال الوحدة.
  3. احتياطات التفريغ الكهروستاتيكي (ESD): ارتدِ سوار معصم مؤرضًا للتفريغ الكهروستاتيكي (ESD) أثناء التعامل مع الوحدة لمنع تلف المكونات الداخلية الحساسة.
  4. التركيب الفيزيائي: حاذِ حواف بطاقة الوحدة مع موجهات رف الجزء المركزي، ثم أدخل الوحدة بثبات حتى تستقر موصلات اللوحة الخلفية بالكامل. ثبّت مثبتات الاحتجاز الأمامية.
  5. التوصيل والتدريع: مرّر كبلًا مزدوجًا مجدولًا ومدرعًا (STP) إلى موصل الواجهة التسلسلية للوحدة. تأكد من تأريض دروع الإشارة بشكل صحيح عند نقطة واحدة فقط من نقاط التأريض الوقائي لتجنب حلقات التأريض.
  6. إنهاء الواجهة: تحقق من تركيب مقاومات إنهاء خط RS485/RS422 المناسبة عند العقد الطرفية الفعلية لناقل الاتصال التسلسلي لتقليل الانعكاسات.
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
What is the primary function of the Honeywell 10004/1/1 module?
The module acts as an isolated RS485/RS422 communication interface within the Honeywell FSC system, allowing the central processor to communicate with external serial networks, SCADA systems, or auxiliary control hardware while protecting the system backplane from electrical noise.
Where is the 10004/1/1 module installed within an FSC system?
The module is designed for installation directly into designated slots of the FSC Central Part (CP) rack, connecting to the system backplane to handle serial interface operations.
Why is signal isolation important for the Honeywell 10004/1/1 interface?
Galvanic isolation breaks ground loops and prevents external voltage spikes or industrial electrical noise on field serial wiring from damaging the FSC central processor and core backplane electronics.
What serial protocol hardware standards does the module support?
The device provides physical hardware layer support for differential isolated RS485 multidrop networks as well as point-to-point or multi-point RS422 communication topologies.
