الشركة المصنعة: Honeywell
رقم المنتج: 10100/2/1
Country of origin:الولايات المتحدة
نوع المنتج: وحدة تشغيل الناقل
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 110ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

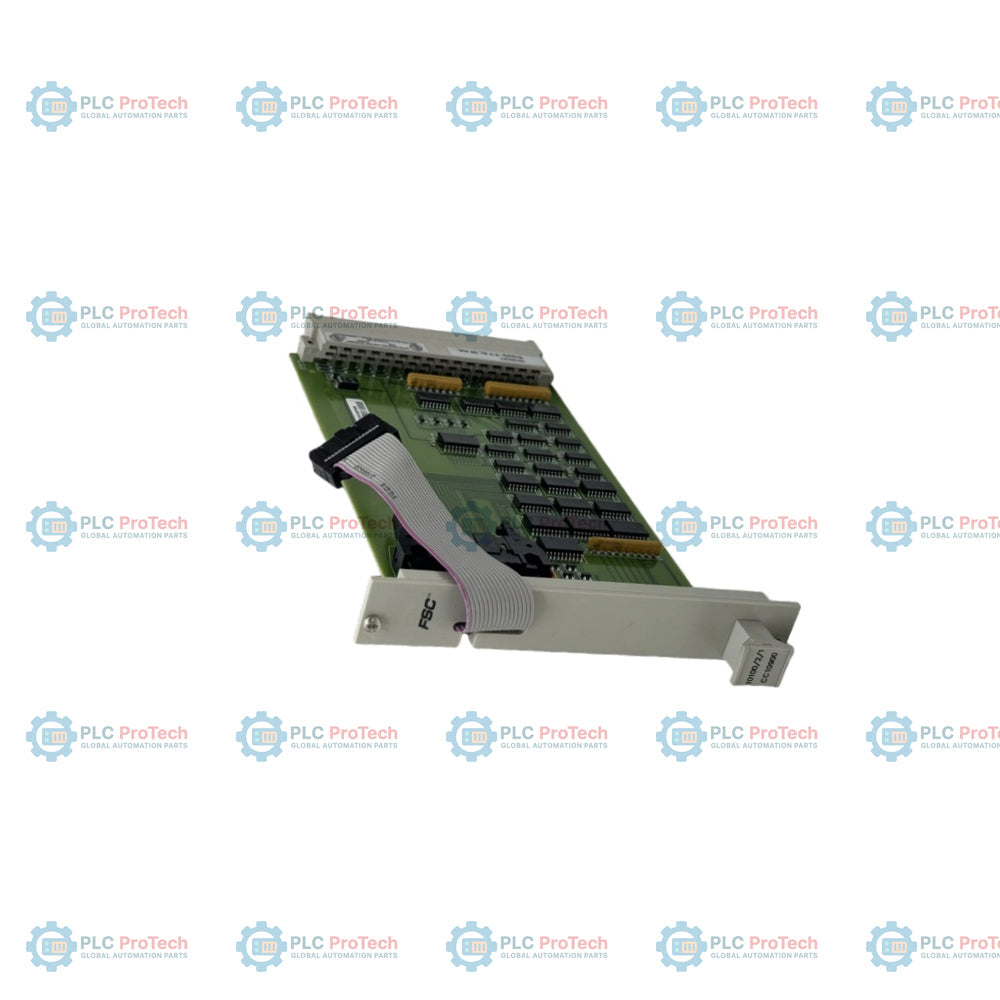

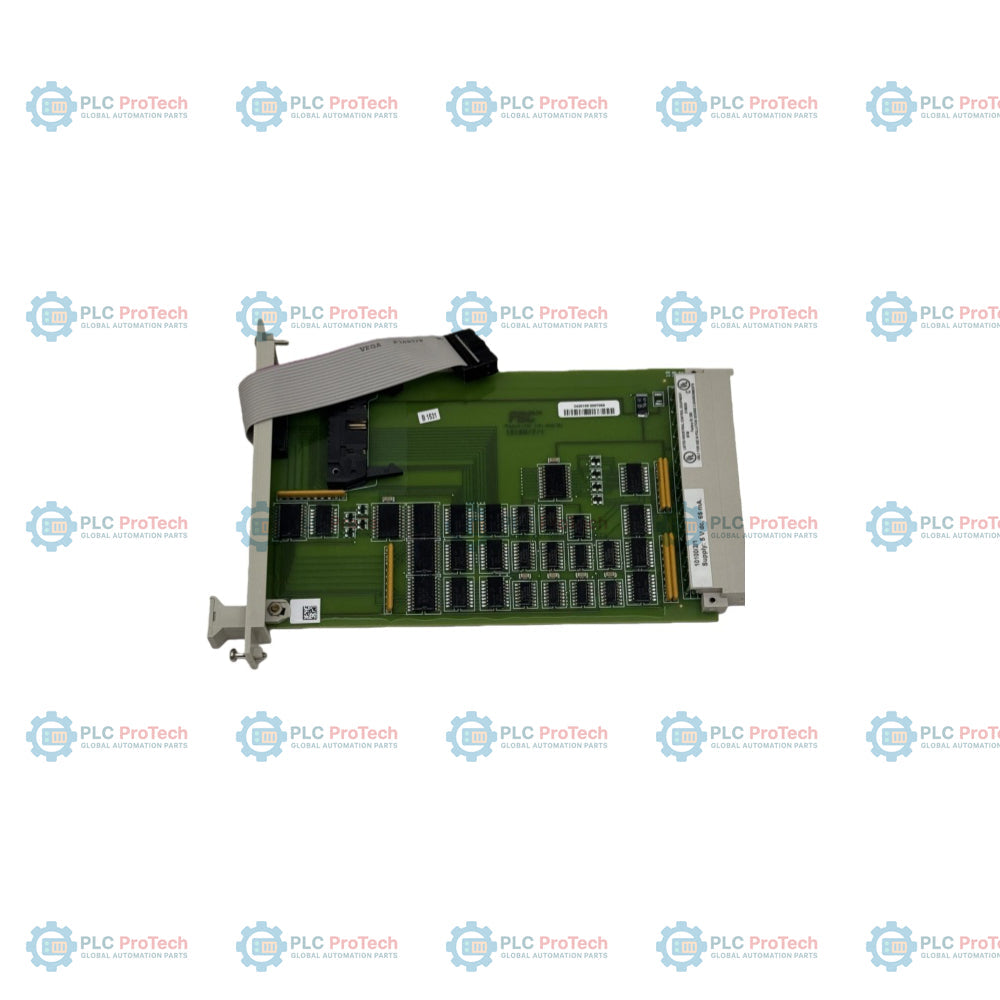

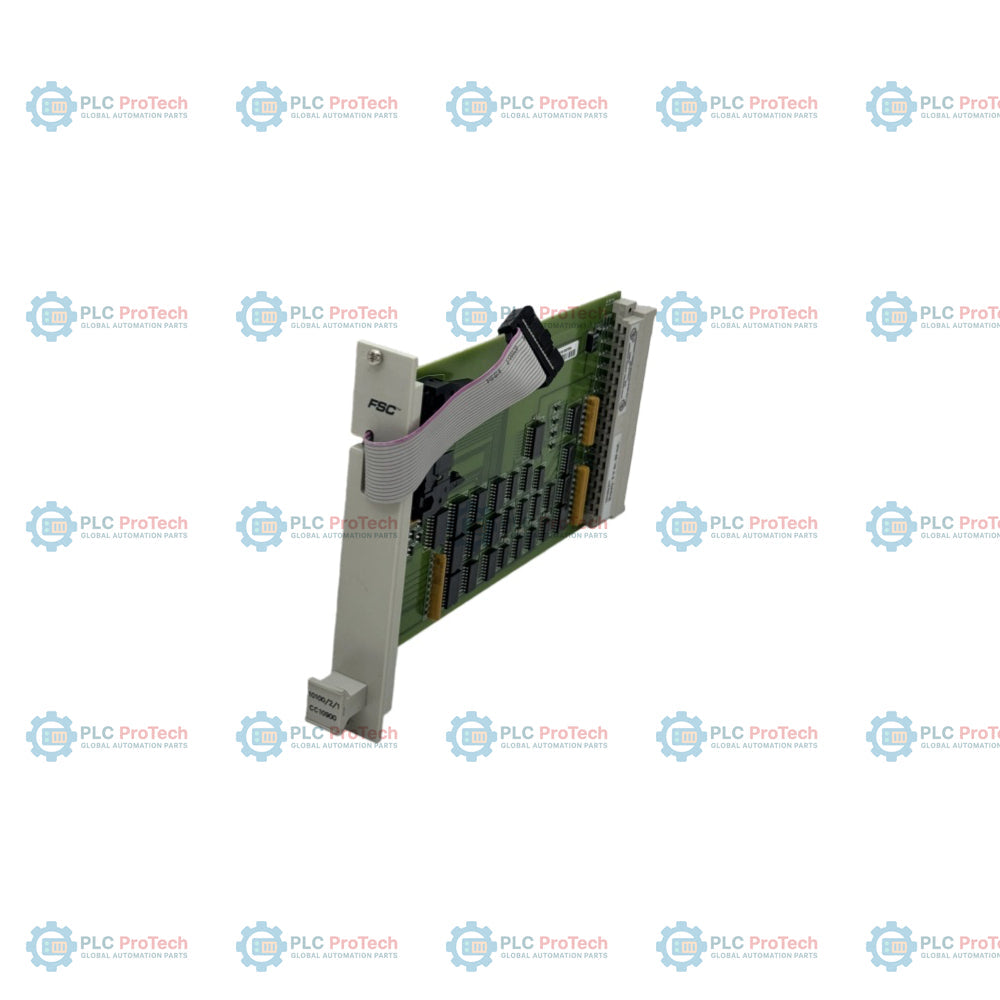

يُعد Honeywell 10100/2/1 مشغّل ناقل أفقي (HBD) يُستخدم في حوامل الإدخال/الإخراج لأنظمة التحكم الآمن عند الأعطال (FSC) من Honeywell. ويوفّر الاتصال بين الناقل الرأسي القادم من الجزء المركزي (CP) والناقل الأفقي الذي يخدم وحدات الإدخال/الإخراج داخل الحامل.
تتكوّن تجميعة HBD من الوحدة الإلكترونية 10100/2/1 وكابل مسطّح A1 أو A21 أو A22. يتصل الناقل الرأسي بالوحدة عبر الموصل الخلفي CN1، بينما يتصل الكابل المسطّح الممتد من الواجهة الأمامية بالناقل الأفقي أعلى حامل الإدخال/الإخراج. وتُمرَّر خطوط اختيار العنوان إلى الناقل الأفقي عبر الموصل CN3.
وفقًا للكابل المسطّح المحدد، تدعم الوحدة الإلكترونية نفسها الإدخال/الإخراج غير الزائد، أو الإدخال/الإخراج الزائد مع حامل واحد لكل HBD، أو الإدخال/الإخراج الزائد مع حاملين لكل HBD.
| الشركة المصنّعة | Honeywell |
| رقم الجزء | 10100/2/1 |
| رقم النوع | 10100/2/1 10900 |
| نوع المنتج | مشغّل ناقل أفقي (HBD) |
| النظام | التحكم الآمن عند الأعطال (FSC) |
| توافق البرمجيات | FSC الإصدار 3.00 أو أحدث |
| جهد الإمداد | 5 VDC |
| التيار مع كابل A1 | 35 mA |
| التيار مع كابل A21 | 35 mA |
| التيار مع كابل A22 | 65 mA |
| تموّج الإمداد | < 50 mV p-p |
| متطلبات المساحة | 4 TE، 3 HE (4 HP، 3U) |
| الوزن | 0.11 kg |
| الاعتمادات | CE، TÜV، UL |
| ترميز مفتاح الوحدة | الفتحتان A5 وA7 |
| ترميز مفتاح الحامل | المسامير الكبيرة A5 وA7 |
يستخدم 10100/2/1 واحدًا من ترتيبات الكابل المسطّح الثلاثة وفقًا لبنية الإدخال/الإخراج في نظام FSC.
| الكابل المسطّح | تكوين الإدخال/الإخراج | التيار عند 5 VDC |
|---|---|---|
| A1 | إدخال/إخراج غير زائد | 35 mA |
| A21 | إدخال/إخراج زائد، حامل واحد لكل HBD | 35 mA |
| A22 | إدخال/إخراج زائد، حاملان لكل HBD | 65 mA |
يجب أن يتوافق اختيار الكابل المسطّح مع ترتيب الحوامل المركّب. ويتطلب تكوين A22 تيار إمداد أكبر من تكويني A1 وA21.
يُستخدم 10100/2/1 مع اللوحات الخلفية لحوامل FSC التي توفّر واجهة الناقل الرأسي وتهيئة عنوان حامل HBD. وتشمل طُرز اللوحات الخلفية المعنية ما يلي:
يُبرمج عنوان حامل HBD باستخدام الوصلات RA0 إلى RA3 على اللوحة الخلفية المقابلة. توفّر الشركة المصنّعة إعدادات العناوين من HBD1 إلى HBD10. ويُعد تعيين العنوان الصحيح ضروريًا لتحديد حامل الإدخال/الإخراج ضمن تهيئة FSC.
في ترتيبات اللوحات الخلفية للإدخال/الإخراج غير الزائد، يُركّب HBD في موضع الحامل 21. ويمكن لترتيبات الإدخال/الإخراج الزائد استخدام موضعي HBD 20 و21، وفقًا لتكوين اللوحة الخلفية.
يسمح دليل أجهزة Honeywell باستبدال 10100/2/1 أثناء وجود الطاقة، لكنه يحذّر تحديدًا من أن الجزء المركزي سيتوقف إذا كان HBD مرتبطًا بالسلامة. لذلك يجب أن تراعي إجراءات الاستبدال تهيئة السلامة في النظام وحالته التشغيلية.
المرجع الفني: دليل أجهزة Honeywell للتحكم الآمن عند الأعطال، PM.MAN.8048، المراجعة 02. راجع القسم 4، الصفحات 4-103 إلى 4-107، للاطلاع على وصف الوحدة 10100/2/1 وترتيب الموصلات وعناوين الحوامل وتوجيه الكابل المسطّح والمواصفات الفنية.
