وحدة مصدر طاقة مدير العمليات HPM من هانيويل 51198947-100

SKU 51198947-100

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Honeywell
رقم المنتج: 51198947-100
Origin الولايات المتحدة
نوع المنتج: وحدة إمداد الطاقة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 5.0 kg
Dimensions: 280 x 150 x 220 mm
ميناء الشحن: شيامن
الضمان: 12 شهرًا

Product Description

الوصف

تُعد Honeywell 51198947-100 وحدة إمداد طاقة بمدخل تيار متردد وخرج تيار متردد/مستمر، وقد صُممت خصيصًا لخزائن معدات شبكة التحكم الشاملة (UCN) من Honeywell، بما في ذلك أنظمة مدير العمليات (PM)، ومدير العمليات المتقدم (APM)، ومدير العمليات عالي الأداء (HPM). وتعمل ضمن نطاق واسع لجهد الخط من 85 إلى 264 VAC أو باستخدام نظام بطارية مساعدة بجهد 48 Vdc، لتؤدي دور وحدة مركزية لتوزيع الطاقة والنسخ الاحتياطي ضمن بنيات Honeywell DCS.

تتميز هذه الوحدة بخرج تيار مستمر منظم بجهد اسمي قدره 25.25 Vdc عند حمل 10 A أثناء التشغيل من خط التيار المتردد، وينتقل إلى 24.25 Vdc عند التشغيل بطاقة بطارية 48 V. وتشتمل على دائرة شحن بطارية نشطة لبنوك البطاريات المساعدة بجهد 48 V، إلى جانب خرج اسمي بتردد الخط قدره 6 Vac ومصنف عند 35 mA ومخصص لمزامنة تردد خط النظام.

الوحدة 51198947-100 يتضمن مراقبة تشخيصية شاملة ومؤشرات LED مخصصة لعرض حالات خرج التيار المستمر، والبطارية، والمروحة/درجة الحرارة، ودخل التيار المتردد، والشحن. تتكامل مخارج ملامسات التنبيه الجافة الداخلية بسلاسة مع مخططات إنذار النظام لتنبيه المشغلين إلى أعطال الطاقة، أو حالات ارتفاع درجة الحرارة، أو تدهور أداء المروحة، أو أعطال دائرة البطارية. وقد صُممت هذه الوحدات لبيئات عالية الاعتمادية، ويمكن تهيئة وحدتين أو أكثر مع توصيل مخارجهما على التوازي لإنشاء تكوينات طاقة احتياطية.

الميزات

نطاق دخل واسع: يقبل دخل خط تيار متردد من 85 إلى 264 VAC أو طاقة احتياطية من بطارية ثانوية بجهد 48 Vdc.
خرج تيار مستمر منظم ثنائي الوضع: يوفر 25.25 Vdc عند حمل 10 A أثناء تشغيل طاقة التيار المتردد القياسية، و24.25 Vdc أثناء التشغيل ببطارية 48 V.
شاحن بطارية مدمج: تضمن دائرة الشحن المدمجة الحفاظ على بنوك البطاريات المساعدة بجهد 48 Vdc في وضع الاستعداد مع الشحن العائم.
مزامنة تردد الخط: يوفر خرجًا مرجعيًا اسميًا بتردد الخط قدره 6 Vac وبشدة 35 mA لمزامنة توقيت النظام.

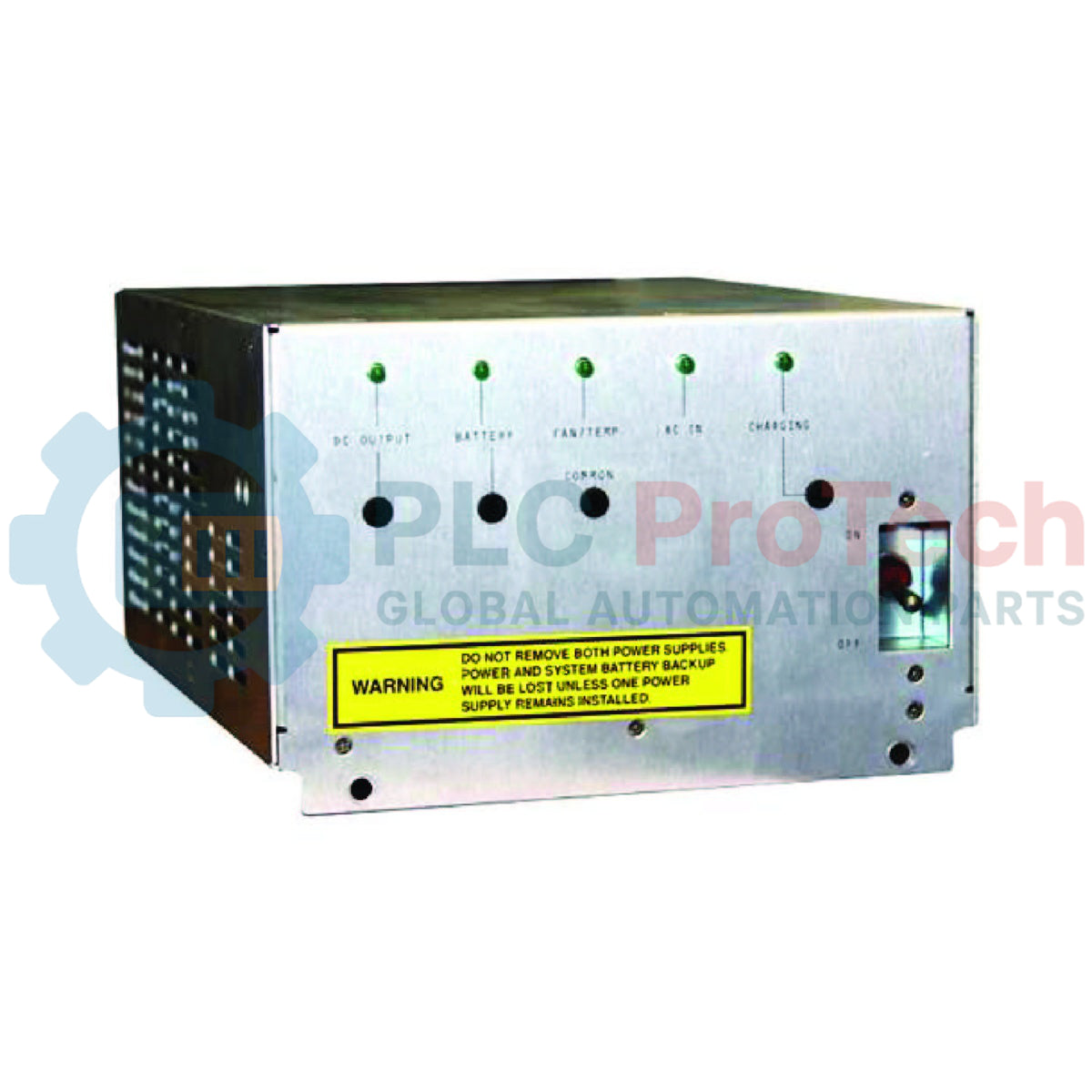

تشخيص مرئي شامل: تراقب مؤشرات LED الموجودة على اللوحة الأمامية حالات خرج التيار المستمر، وحالة البطارية، والمروحة/درجة الحرارة، ودخل التيار المتردد، وشحن البطارية.
ملامسات إنذار الأجهزة: تفتح ملامسات مُرحّل التنبيه المدمجة تلقائيًا عند فقدان دخل التيار المتردد، أو حدوث عطل في خرج التيار المستمر، أو ارتفاع درجة الحرارة الداخلية، أو تعطل المروحة، أو حدوث عطل في شاحن البطارية.
دعم التكوين المتكرر: مصمم لتشغيل المخرجات على التوازي عبر وحدتين أو أكثر لضمان استمرارية تشغيل النظام دون انقطاع.
بنية متوافقة مع CE: تستوفي توجيهات الجماعة الاقتصادية الأوروبية (EEC) المعمول بها للسلامة الصناعية وأداء التوافق الكهرومغناطيسي (EMC).

التطبيقات

خزائن Honeywell DCS: يوفر طاقة التشغيل الرئيسية والتحكم في البطارية الاحتياطية لتجميعات خزائن PM وAPM وHPM UCN.
مزامنة ساعة النظام: يوفر إشارات مزامنة تيار متردد بتردد الخط لوحدات التحكم في العمليات.
مخططات الطاقة الصناعية التكرارية: تعمل كوحدة طاقة قابلة للاستبدال أثناء التشغيل أو كوحدة طاقة متوازية في حاويات أتمتة العمليات ذات الأهمية الحرجة.

المواصفات الفنية

المعامل	المواصفة
الشركة المصنّعة	Honeywell
رقم المنتج	51198947-100
نوع المنتج	وحدة مصدر طاقة HPM
التوافق مع الخزانة / النظام	معدات Honeywell UCN ‏(PM وAPM وHPM)
جهد الدخل (خط التيار المتردد)	85 إلى 264 VAC
جهد الدخل (بطارية التيار المستمر)	48 Vdc
خرج التيار المستمر الاسمي (بتغذية خط التيار المتردد)	25.25 Vdc عند حمل 10 A
خرج التيار المستمر الاسمي (بتغذية البطارية)	24.25 Vdc
خرج المزامنة	6 Vac اسمي، بتردد الخط عند حمل 35 mA
دائرة شاحن البطارية	دائرة شحن 48 Vdc مدمجة
درجة حرارة التشغيل (الحمل الكامل)	-20 إلى +55 degC
إمكانية خفض المعدل	ينخفض الأداء خطيًا فوق 55 degC بمقدار 0.5 A/degC حتى حد أقصى +65 degC
إمكانية التوصيل على التوازي	مدعوم (وحدتان أو أكثر مع توصيل المخارج على التوازي)
التوجيهات / الامتثال	متوافق مع CE وتوجيهات EEC
مصابيح LED التشخيصية	خرج التيار المستمر، البطارية، المروحة/درجة الحرارة، دخل التيار المتردد، الشحن
مخارج تلامس الإنذار	تلامسات إشارة لخرج التيار المستمر ودخل التيار المتردد والمروحة/درجة الحرارة والبطارية والشحن
وزن الشحن	5 كجم

التوصيلات / الواجهات

الواجهة / الإشارة	الوظيفة
أطراف دخل التيار المتردد	دخل طاقة جهد الخط (85-264 VAC)
أطراف بطارية 48 Vdc	واجهة لبنك بطاريات احتياطية خارجي بجهد 48 V ودائرة الشحن
أطراف خرج التيار المستمر	خرج توزيع طاقة اسمي 25.25 Vdc / 24.25 Vdc
خرج المزامنة	خرج اسمي بتردد الخط قدره 6 Vac لمزامنة النظام
أطراف تلامس الإنذار	مخارج تلامس جافة للمراقبة عن بُعد لأعطال الطاقة ودرجة الحرارة والمروحة والشحن

إرشادات التركيب

فحص السلامة الأولي: تحقّق من مطابقة جهود خط الدخل لنطاق التشغيل المقنن 85–264 VAC قبل توصيل طاقة الشبكة.
تدفق هواء الخزانة: تأكد من أن تركيب الخزانة يتيح تدفقًا غير معاق للهواء حول مروحة تبريد الوحدة ومسارات تبديد الحرارة.
التأريض: تحقّق من توافق التأريض الوقائي (PE) وربط تأريض الخزانة مع إرشادات تركيب Honeywell قبل تشغيل الوحدة.
التحقق من التوصيلات: تأكد من توصيلات الموجب والسالب والأرضي إلى بنك بطاريات 48 فولت وقضبان ناقل التيار المستمر بالقطبية الصحيحة وبنهايات توصيل محكمة.
الإعداد المتوازي: عند تركيب الوحدات في إعداد متوازٍ/تكراري، تأكد من موازنة توصيلات الحمل وفقًا لوثائق النظام.

توصيات الاستبدال

الاستبدال خارج العملية: متى أمكن، أجرِ استبدال الوحدة خارج العملية أثناء نوافذ الصيانة المجدولة للحد من المخاطر البيئية وتجنب سحب الملوثات المحمولة جوًا إلى مصادر الطاقة المجاورة قيد التشغيل.
بروتوكول الاستبدال التكراري: عند إجراء استبدال مباشر في نظام تكراري بمصدرَي طاقة، توخَّ الحذر لتجنب إدخال جسيمات محمولة جوًا قد تؤثر في مروحة تبريد مصدر الطاقة النشط.
الفحص التشخيصي: بعد الاستبدال، تحقّق من إضاءة مصابيح LED الخمسة في اللوحة الأمامية (خرج التيار المستمر، البطارية، المروحة/درجة الحرارة، دخل التيار المتردد، الشحن) باللون الأخضر الثابت، مما يؤكد التشغيل الطبيعي للنظام.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the Honeywell 51198947-100 power supply module?

The Honeywell 51198947-100 provides main regulated DC output power (25.25 Vdc at 10 A) to Honeywell UCN equipment cabinets, including PM, APM, and HPM systems. It accepts wide AC line inputs or 48 Vdc battery inputs, manages backup battery charging, and provides line-frequency synchronization signals.

What happens to the DC output voltage when the supply switches to 48V battery backup?

When powered from the AC line, the nominal DC output voltage is 25.25 Vdc at a 10 A load. When operating on secondary 48 Vdc battery backup power, the nominal output voltage transitions to 24.25 Vdc.

Can multiple 51198947-100 power supply modules be used together for redundancy?

Yes, two or more 51198947-100 power supply modules can have their DC outputs connected in parallel. This enables redundant power configurations within Honeywell process manager cabinets to protect against unexpected power outages.

What do the front-panel LED indicators on the 51198947-100 monitor?

The module features five diagnostic LED indicators: DC Out, Battery, Fan/Temp, AC In, and Charging. When all five LEDs are fully illuminated, the power system is operating within normal parameters without active fault conditions.

How does the power supply handle high ambient operating temperatures?

The module operates at full load capacity from -20 to +55 degC. Above 55 degC, output capability derates linearly at 0.5 A/degC up to a maximum operating limit of +65 degC.
