الشركة المصنعة: Honeywell
رقم المنتج: TK-ODK161
Country of origin:الولايات المتحدة
نوع المنتج: وحدة إخراج التيار المتردد
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

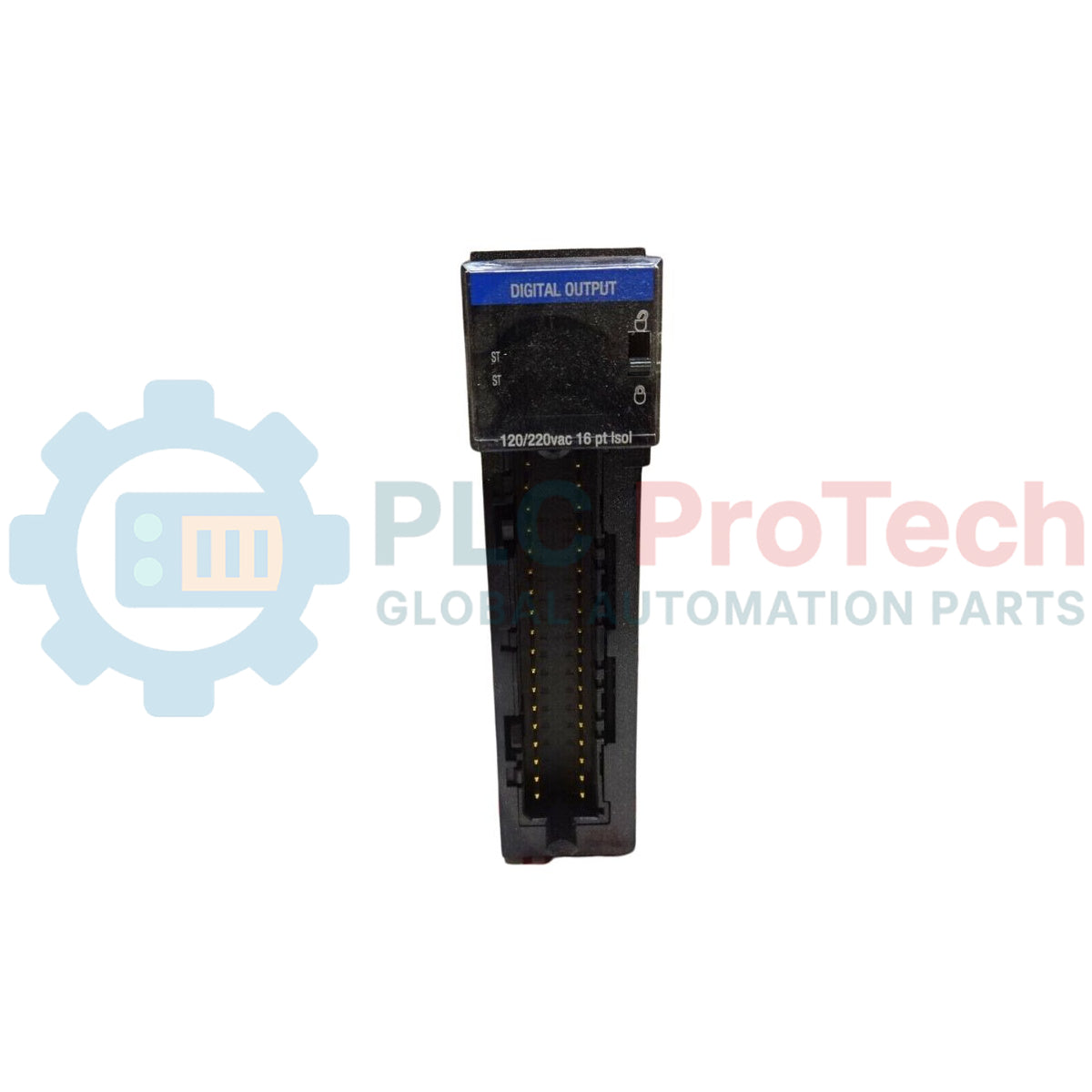

وحدة TK-ODK161 هي وحدة مخرج تيار متردد عالية الكثافة ومعزولة مصممة للاندماج في أنظمة أتمتة العمليات من Honeywell. تتميز هذه الوحدة بـ16 قناة مخرج معزولة بشكل فردي مصممة لتبديل أحمال التيار المتردد عبر نطاق جهد واسع يتراوح بين 74 إلى 265 فولت تيار متردد عند ترددات خطية من 47 إلى 63 هرتز. كل مخرج مبني بحواجز عزل جلفاني مخصصة لمنع التداخل بين القنوات وحماية إلكترونيات اللوحة الخلفية الإشرافية من الاضطرابات الكهربائية على جانب الحقل. مصممة لتوفير إشارة موثوقة لعناصر التحكم النهائية مثل الملفات اللولبية، بادئات المحركات، والمؤشرات، وتدمج الوحدة تزامن عبور الصفر لقمع التداخل الكهرومغناطيسي والإجهاد الحراري أثناء انتقال الأحمال.
| المعلمة | المواصفات |
|---|---|
| الشركة المصنعة | هانيويل |
| الطراز | TK-ODK161 |
| نوع المنتج | وحدة مخرج تيار متردد |
| عدد المخارج | 16 (معزولة بشكل فردي) |
| نطاق جهد المخرج | 74-265 فولت تيار متردد، 47-63 هرتز |
| تصنيف تيار المخرج (لكل نقطة) | 2.0 أمبير كحد أقصى عند 30 درجة مئوية و2.0 أمبير كحد أقصى عند 60 درجة مئوية |
| تصنيف تيار المخرج (لكل وحدة) | 5.0 أمبير كحد أقصى عند 30 درجة مئوية و4.0 أمبير كحد أقصى عند 60 درجة مئوية |
| تيار الاندفاع | 20 أمبير لمدة 43 مللي ثانية لكل منها، قابل للتكرار كل 2 ثانية عند 60 درجة مئوية |
| تيار التشغيل (الحد الأدنى) | 10 مللي أمبير لكل مخرج |
| انخفاض جهد الحالة التشغيلية (الحد الأقصى) | 1.5 فولت جذر متوسط تربيعي عند 2.0 أمبير، 6.0 فولت جذر متوسط تربيعي عند تيار أقل من 50 مللي أمبير |
| أقصى جهد منع | 60 فولت ذروة (عبور الصفر) |
| تيار التسرب في حالة الإيقاف (الحد الأقصى) | 3 مللي أمبير لكل نقطة |
| تأخير إشارة الإخراج (من إيقاف إلى تشغيل / من تشغيل إلى إيقاف) | 9.3 مللي ثانية عند 60 هرتز؛ 11 مللي ثانية عند 50 هرتز |
| تبديد الطاقة | 9.6 واط كحد أقصى |
| سحب التيار من اللوحة الخلفية (24 فولت تيار مستمر) | 0.002 أمبير |
| سحب التيار من اللوحة الخلفية (5 فولت تيار مستمر) | 0.300 أمبير |
| جهد العزل (من قناة إلى قناة) | تم اختبارها بنسبة 100% عند 2546 فولت تيار مستمر لمدة 1 ثانية |
| جهد العزل (المستخدم إلى النظام) | تم اختبارها بنسبة 100% عند 2546 فولت تيار مستمر لمدة 1 ثانية |
| كتل طرفية للاتصال | TC-TBCH (كتلة طرفية ذات 36 موضعًا) |
| الوزن | 1 كجم |
| وزن الشحن | 2 كجم |
| دبوس الموصل | الوظيفة |
|---|---|
| فتحة طرفية TC-TBCH | رسم تخطيطي لواجهة كتلة طرفية ذات 36 موضعًا لـ 16 قناة معزولة |
تأكد من أن رف الهيكل ولوحة التركيب الخلفية مربوطان بأمان بشبكة تأريض أدوات المصنع. يجب إنهاء دروع الأسلاك الميدانية، إذا تم استخدامها لتقليل الضوضاء، عند قضبان تأريض الدرع المخصصة خارج تجميع الوحدة لمنع دخول التيارات الشاردة إلى مستوى منطق التحكم.
يمكن أن يؤدي التفريغ الكهروستاتيكي إلى تدهور أو تدمير المكونات الداخلية ذات الحالة الصلبة. قبل الإدخال أو الإزالة أو التوصيل، يجب على الأفراد ارتداء سوار معادٍ للكهرباء الساكنة ومؤرض بشكل صحيح. خزّن ونقل الوحدة حصريًا في عبوات واقية مضادة للكهرباء الساكنة معتمدة.
راجع معايير تخفيض الحرارة عند تخطيط تخطيطات الوحدات. لاحظ أن حدود التيار الكلي للوحدة تتدرج من 5.0 أمبير عند 30 درجة مئوية إلى 4.0 أمبير عند 60 درجة مئوية. حافظ على هوامش تباعد مناسبة بين المعدات عالية الطاقة والهيكل لتعزيز التهوية الطبيعية غير المعوقة أو دوران الهواء القسري.
يجب توصيل جميع الاتصالات الميدانية من خلال كتلة طرفية TC-TBCH المتوافقة ذات 36 موضعًا. تحقق من أن متطلبات الحمل تلبي الحد الأدنى لعتبة الحالة التشغيلية البالغة 10 مللي أمبير لكل مخرج لضمان عمليات التبديل الصحيحة ومنع حالات التنشيط الخاطئ بسبب تيار التسرب.
ما هو تصنيف العزل الكهربائي بين القنوات لهذه الوحدة؟
كل قناة معزولة تمامًا عن الدوائر المجاورة، تتحمل اختبارات بجهد 2546 فولت تيار مستمر لمدة ثانية واحدة.
ماذا يحدث إذا ارتفعت درجة حرارة التشغيل المحيطة من 30 إلى 60 درجة مئوية؟
بينما تظل النقاط الفردية مصنفة حتى 2.0 أمبير، تنخفض السعة القصوى للتيار الجماعي للوحدة من 5.0 أمبير إلى 4.0 أمبير.
هل يمكن لهذه الوحدة تبديل إشارات الأجهزة منخفضة الطاقة أقل من 10 مللي أمبير؟
لا، هناك حد أدنى لتيار التشغيل يبلغ 10 مللي أمبير لكل قناة إخراج ضروري لتشغيل دوائر التبديل الحالة الصلبة بشكل صحيح.
ما هي الكتلة الطرفية المحددة المطلوبة للتوصيل بأسلاك الحقل؟
تتطلب هذه الوحدة كتلة طرفية TC-TBCH ذات 36 موضعًا لإدارة الاتصالات على جانب الحقل.
هل يحتوي هذا الجهاز على خصائص تبديل عبور الصفر؟
نعم، يحد من التبديل بناءً على عتبة جهد تثبيط عبور الصفر القصوى 60 فولت ذروة لتقليل الاندفاعات الحثية.
ما هو تأخير إشارة الإخراج النموذجي عند التشغيل على خط قياسي 50 هرتز؟
تأخير الانتشار ومعالجة الإشارة لكل من التشغيل والإيقاف حوالي 11 مللي ثانية عند 50 هرتز.
كم من الطاقة تستهلك الوحدة من مصدر التيار المستمر 24 فولت في اللوحة الخلفية؟
استهلاك التيار المستمر الاسمي من سكة 24 فولت تيار مستمر منخفض للغاية، محدد عند 0.002 أمبير.
ما هو أقصى تيار اندفاعي عابر يمكن للقنوات الفردية تحمله؟
يمكن لكل نقطة إخراج تحمل تيار اندفاعي يصل إلى 20 أمبير لمدة 43 مللي ثانية، ويتكرر كل ثانيتين عند 60 درجة مئوية.
ما هو مستوى تيار التسرب المتوقع عند إيقاف تشغيل الإخراج؟
يمكن أن يصل تيار التسرب في حالة الإيقاف إلى قيمة قصوى تبلغ 3 مللي أمبير لكل نقطة إخراج فردية.
ما هو الوزن الصافي للوحدة باستثناء مواد الشحن؟
وزن الوحدة بدون تغليف هو بالضبط 1 كجم.
