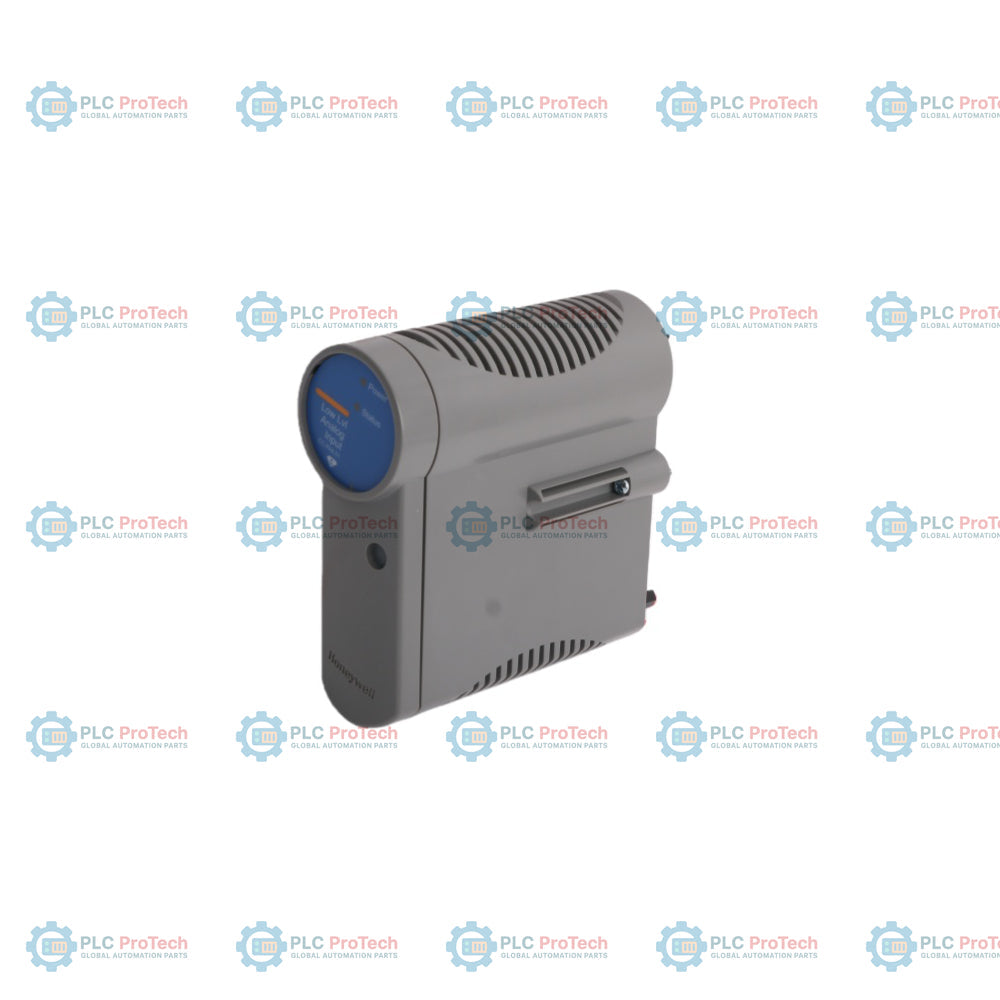

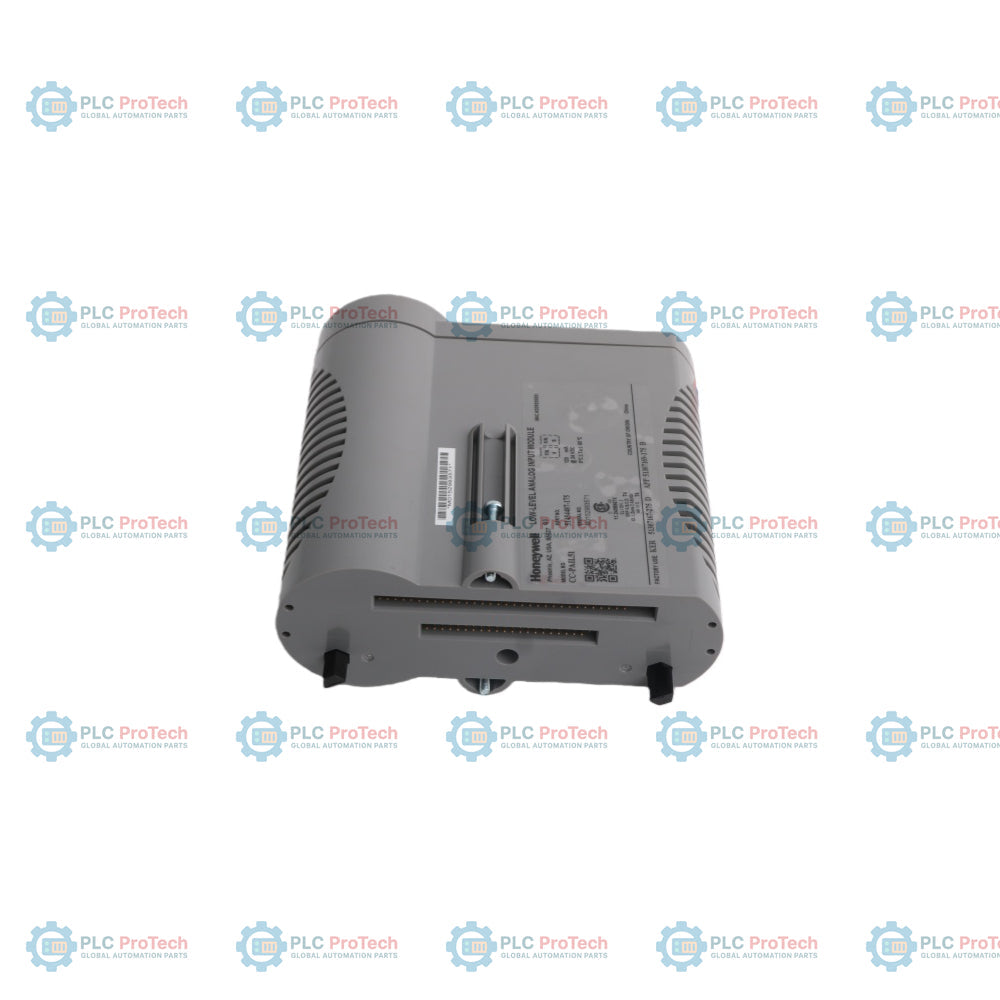

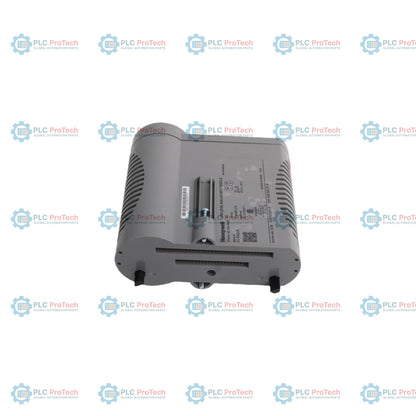

وحدة إدخال تناظري منخفض المستوى Honeywell CC-PAIL51 من سلسلة Experion Series-C

نظرة عامة على المنتج

تُعد CC-PAIL51 (CCPAIL51) حلًا عالي الأداء لاستشعار درجة الحرارة ضمن عائلة وحدات الإدخال/الإخراج Honeywell Experion Series-C Mark II. وقد صُممت هذه الوحدة، وهي وحدة إدخال تناظري منخفض المستوى (LLAI)، خصيصًا للمراقبة الحرارية ذات الأهمية الحرجة للمهام في صناعات مثل معالجة الهيدروكربونات وتوليد الطاقة، وتوفر دعمًا عالي الكثافة لـ 16 دائرة من دوائر RTD والمزدوجات الحرارية (TC). وتكمن القيمة الأساسية للوحدة في تأهيل البيانات عالي الموثوقية؛ إذ تتميز بمعدل مسح ثابت لـ PV يبلغ ثانية واحدة، مقترنًا بحماية متقدمة لاكتشاف انقطاع المزدوجة الحرارية (OTD). ومن خلال ضبط متغيرات العملية تلقائيًا على القيمة «ليس رقمًا» (NAN) عند تعطل المستشعر، تعمل CC-PAIL51 على منع استجابات حلقات التحكم غير المنتظمة، مما يقلل بفاعلية من مخاطر المنشأة ويحد من أعمال الصيانة غير المجدولة والمكلفة الناجمة عن تدهور الأجهزة.

التهيئة التقنية

الـ CC-PAIL51 تم تحسين الأجهزة لتحقيق استقرار الإشارة والإدارة الحرارية داخل بيئات الخزائن عالية الكثافة.

• مكتبة مستشعرات شاملة: خطية أصلية لمجموعة واسعة من المستشعرات، بما في ذلك مستشعرات RTD البلاتينية (100 أوم) والنيكلية (120 أوم) والنحاسية (10/50 أوم)، بالإضافة إلى المزدوجات الحرارية ANSI من الأنواع J وK وE وT وB وS وR.
• العزل الجلفاني الكامل: يوفر عزلًا قويًا من 16 قناة، بما في ذلك العزل بين القنوات، وبين القنوات ولوحة DCS الخلفية، وبين القنوات والمشترك الكهربائي، مما يحمي القياسات الحساسة من تداخل حلقات التأريض.
• دقة التشخيص: تتضمن دورة التحديث التي مدتها ثانية واحدة فحص OTD إلزاميًا قبل نشر PV. إذا تجاوزت مقاومة المستشعر 1500 أوم، يُفعّل النظام فصلًا مضمونًا لحماية سلامة التحكم.
• ابتكار Series-C Mark II: يستخدم تصميم الوحدة «المائلة» لتبديد الحرارة بكفاءة فائقة، ويتميز بمظهر تثبيت رأسي لتبسيط دخول توصيلات الأسلاك الميدانية عالية الكثافة.

المواصفات الفنية

الأسئلة الشائعة الفنية

كيف تمنع CC-PAIL51 إجراءات التحكم "الخاطئة" أثناء انقطاع المستشعر؟

تستخدم الوحدة دورة OTD من نوع "أخذ العينة والاحتفاظ بها". عند اكتشاف مستشعر مفتوح، تُضبط قيمة المتغير التشغيلي على NAN (ليس رقمًا) ويُبلَّغ عن عطل لين. يضمن ذلك عدم تمرير بيانات غير صالحة إلى وحدة التحكم، مما يمنع استجابات PID غير الملائمة.

ما خيارات IOTA المحددة لهذه الوحدة؟

الـ CC-PAIL51 توجد عادةً على DC-TAIL51 IOTA، وهي مجموعة بطول 9 بوصات (228 مم) للتطبيقات غير الزائدة عن الحاجة.

هل تدعم الوحدة مداخل الميليفولت فقط من دون إجراء تحويل خطي؟

نعم، تدعم الوحدة أنواع الميليفولت القياسية التي تتراوح من -20 إلى +100 ميليفولت، مما يتيح لها الاتصال بأجهزة استشعار متخصصة غير قياسية.

دليل الهندسة والتركيب

• تعويض الوصلة الباردة (CJC): تُعوَّض جميع مدخلات المزدوجات الحرارية تلقائيًا باستخدام جهاز CJC موجود على IOTA. لضمان الدقة، تجنب تركيب IOTA بالقرب من المكونات عالية الحرارة التي قد تُنشئ تدرجات حرارية موضعية عبر مجموعة التوصيلات.
• سلامة توصيلات RTD: بالنسبة إلى مستشعرات RTD، يجب التحكم بدقة في مقاومة الأسلاك (بحد أقصى 15 أوم). استخدم كابلات محمية عالية الجودة بثلاثة أسلاك أو أربعة أسلاك للحفاظ على نسبة رفض الوضع المشترك (CMRR) البالغة 120 ديسيبل ومنع الضوضاء من تشويه إشارات درجة الحرارة منخفضة المستوى.
• الحماية من زيادة الجهد: تتميز الوحدة بحماية مدمجة من زيادة الجهد وفقًا للمعيار EN 61000-4-5 (1 كيلو فولت بين الخطوط، و2 كيلو فولت بين الخط والأرض). بالنسبة إلى مسارات مستشعرات التركيب الخارجي أو البيئات المعرضة بشدة للصواعق، لا يزال يُوصى باستخدام مانعات زيادة الجهد الأولية الخارجية لحماية إلكترونيات IOTA.
