الشركة المصنعة: Honeywell
رقم المنتج: CC-TCF901
Country of origin:الولايات المتحدة
نوع المنتج: مجموعات إنهاء إدخالات وإخراجات PLC
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 16.5 سم × 14.5 سم × 10.0 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

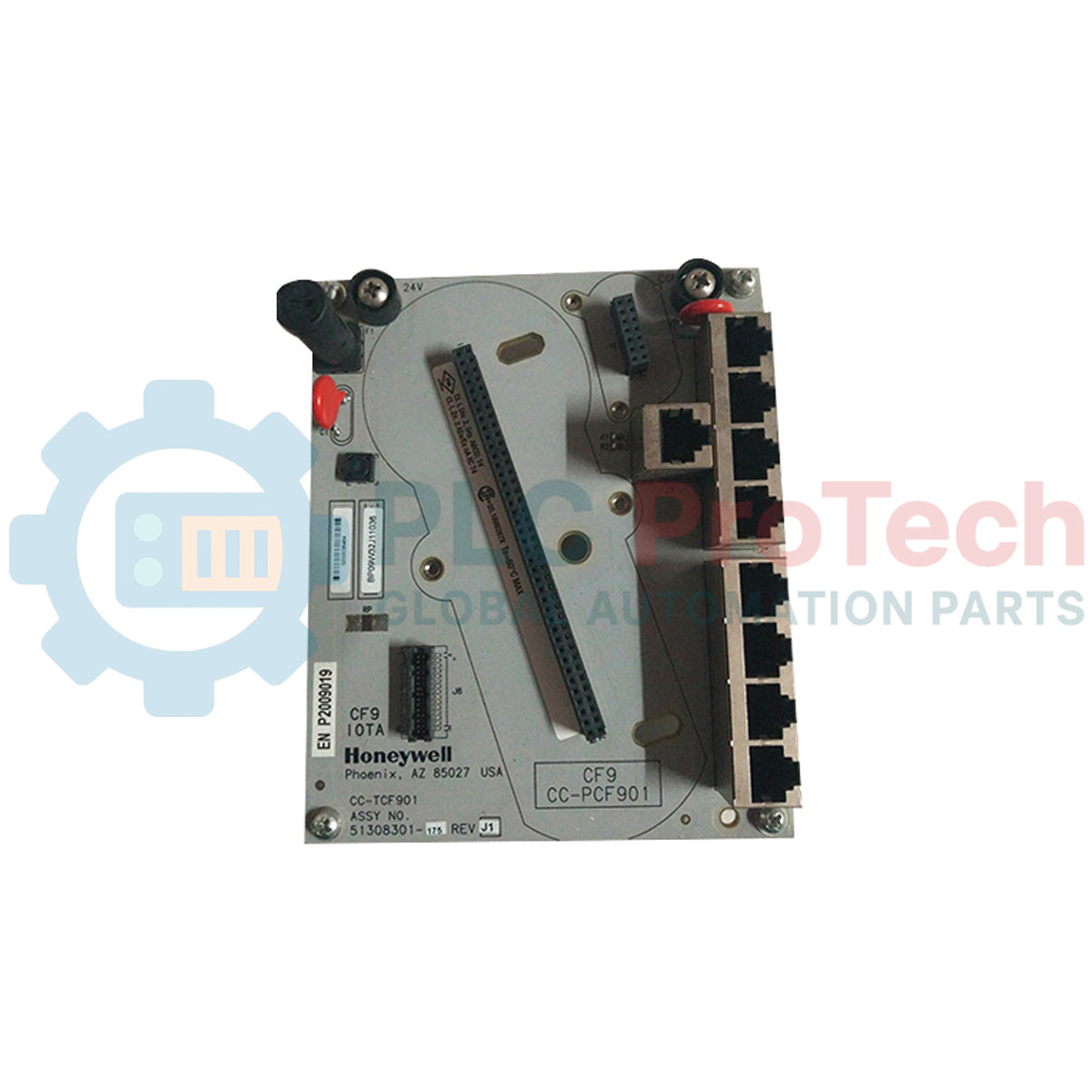

صُممت لتسهيل الإنهاء المادي الآمن والتوجيه المتين المتحمل للأعطال داخل شبكات التحكم Experion C300، وتعمل Honeywell CC-TCF901 كمجموعة إنهاء إدخال وإخراج (IOTA) عالية التكامل لجدار حماية التحكم ذي 9 منافذ. توفر هذه الوحدة واجهة اللوحة الخلفية الأساسية لوحدة جدار حماية التحكم النشطة CC-PCF901، إذ تفصل حركة البيانات داخل الخزانة عن شبكة التحكم الإشرافية الأوسع. ومن خلال دمج توصيلات طرفية مادية مخصصة لـإيثرنت متحمل للأعطال (FTE)، تحمي هذه المجموعة حلقات اتصال وحدات التحكم المحلية من عواصف البث والوصول غير المصرح به إلى الشبكة. وتتميز بنية الأجهزة بمسارات مدمجة لتوزيع طاقة 24 فولت تيار مستمر، لتزويد الوحدات المتصلة بالطاقة مباشرة عبر توصيلات اللوحة الخلفية، مما يلغي الحاجة إلى كتل طرفية خارجية زائدة داخل الخزانة.
| معلمة المواصفات | القيمة / التفاصيل |
|---|---|
| الشركة المصنّعة | Honeywell |
| الطراز / رقم الجزء | CC-TCF901 |
| سلسلة المنتج | السلسلة C من Experion |
| نوع الوحدة | IOTA لجدار حماية التحكم ذي 9 منافذ (مجموعة إنهاء الإدخال والإخراج) |
| منافذ إيثرنت RJ-45 | إجمالي 9 منافذ (8 منافذ FTE لوحدات التحكم/FIM، ومنفذ FTE واحد للوصلة الصاعدة) |
| جهد التشغيل الاسمي | 24 فولت تيار مستمر |
| الحد الأقصى لمعدل إمداد التيار | 0.30 أمبير (300 مللي أمبير) عند 24 فولت تيار مستمر |
| وحدات الألياف المدعومة | Ca-FSMx01 (أحادي النمط)، Ca-FMMx01 (متعدد الأنماط) |
| وحدة جدار الحماية المتوافقة | وحدة جدار الحماية للتحكم CC-PCF901 |
| نطاق درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية |
| بلد المنشأ | الولايات المتحدة |
| وزن الشحن (محسوب) | 2.0 كجم |
| أبعاد العبوة (محسوبة) | 16.5 سم × 14.5 سم × 10.0 سم |
| الموصل / الطرف | تخصيص الدائرة الوظيفية |
|---|---|
| المنافذ من 1 إلى 8 (RJ-45) | العُقد التابعة (وحدات تحكم C300 ووحدات واجهة ناقل المجال) |
| المنفذ 9 (RJ-45) | وصلة FTE مخصصة لشبكة LAN / محوّل الشبكة الخاصة بالمصنع الإشرافي |
| أطراف 24 فولت تيار مستمر | مدخل قضيب الطاقة الداخلي الأساسي والاحتياطي لتشغيل بطاقة جدار الحماية النشطة |
| تأريض الهيكل | وصلة تأريض منخفضة الممانعة إلى قضيب التأريض النحاسي الرئيسي للخزانة |
تمت فهرسة CC-TCF901 ميكانيكيًا بحيث لا تقبل إلا وحدة جدار الحماية النشطة CC-PCF901. تحقق دائمًا من توافق البرنامج الثابت لوحدتك النشطة (إصدار نظام experion) مع المراجعات المحددة لعتاد اللوحة الأساسية لمنع فشل التهيئة أثناء عمليات الاستبدال أثناء التشغيل. لا تحاول تركيب وحدات إدخال/إخراج قياسية غير مخصصة لجدار الحماية من Honeywell Series C على هذه التجميعة، إذ تمنع دبابيس الفهرسة الداخلية التركيب غير الصحيح.
للحفاظ على كامل وظائف Ethernet المتسامح مع الأعطال (FTE)، تحقق من توصيل كابلي STP/UTP الأصفر والأخضر بمساري التكرار المخصصين. يؤدي توحيد أنماط التوصيل، مثل استخدام المنافذ 1-4 للقطاع الأصفر والمنافذ 5-8 للقطاع الأخضر، إلى تبسيط عمليات تدقيق طوبولوجيا الخزانة. حافظ على ترتيب الكابلات وتجنب قربها ماديًا من خطوط بادئات محركات التيار المتردد عالية التيار، إذ يمكن أن تُحدث تشويشًا في وصلات RJ-45 غير المحمية.
عند توصيل وحدات محولات الوسائط الليفية بـ CC-TCF901، احرص دائمًا على نظافة توصيلات الألياف الضوئية. يُعد تلوث الغبار السبب الرئيسي لأخطاء فقدان الحزم على الارتباط الصاعد الإشرافي (المنفذ 9). استخدم مجموعة تنظيف الألياف لمسح الأسطح الضوئية قبل إدخالها في فتحات مستقبل Ca-FSMx01 أو Ca-FMMx01.
تحذير أمان بالغ الأهمية
اعزل وافصل تمامًا جميع مصادر الطاقة الأساسية والاحتياطية بجهد 24 فولت تيار مستمر التي تغذي اللوحة الخلفية للخزانة قبل محاولة تركيب قاعدة IOTA من نوع CC-TCF901 أو إزالتها أو تغيير مسارات أطراف التوصيل. قد يؤدي عدم عزل الطاقة إلى حدوث أقواس كهربائية عابرة، مما قد يتسبب في توقف وحدات التحكم C300 المجاورة أو إتلاف وحدات الاتصال النشطة الحساسة.
ثبّت حامل IOTA من نوع CC-TCF901 بإحكام على قناة التثبيت في الخزانة أو على سكة DIN. تأكد من التأريض الصحيح عبر سطح الحامل إلى اللوحة الخلفية للخزانة.
تحقق من استمرارية التأريض. وصّل سلك تأريض نحاسيًا سميكًا من مسمار التأريض المخصص في IOTA إلى قضيب التأريض المشترك للهيكل.
وصّل خطي مصدر الطاقة الأساسي والمساعد بجهد 24 فولت تيار مستمر مباشرةً بمدخلات الطاقة على لوحة الحامل، مع الالتزام الصارم بالقطبية.
وصّل كابلات Ethernet القياسية من نوع RJ-45 القادمة من وحدات التحكم C300 أو وحدات FIM داخل الخزانة بالمنافذ من 1 إلى 8. وصّل كابل الارتباط الصاعد FTE الإشرافي بالمنفذ 9.
قم بمحاذاة وحدة جدار الحماية النشطة CC-PCF901 وتركيبها بعناية مع الموصل متعدد الأطراف في قاعدة CC-TCF901 هذه، ثم أحكم ربط مثبتات التثبيت.
