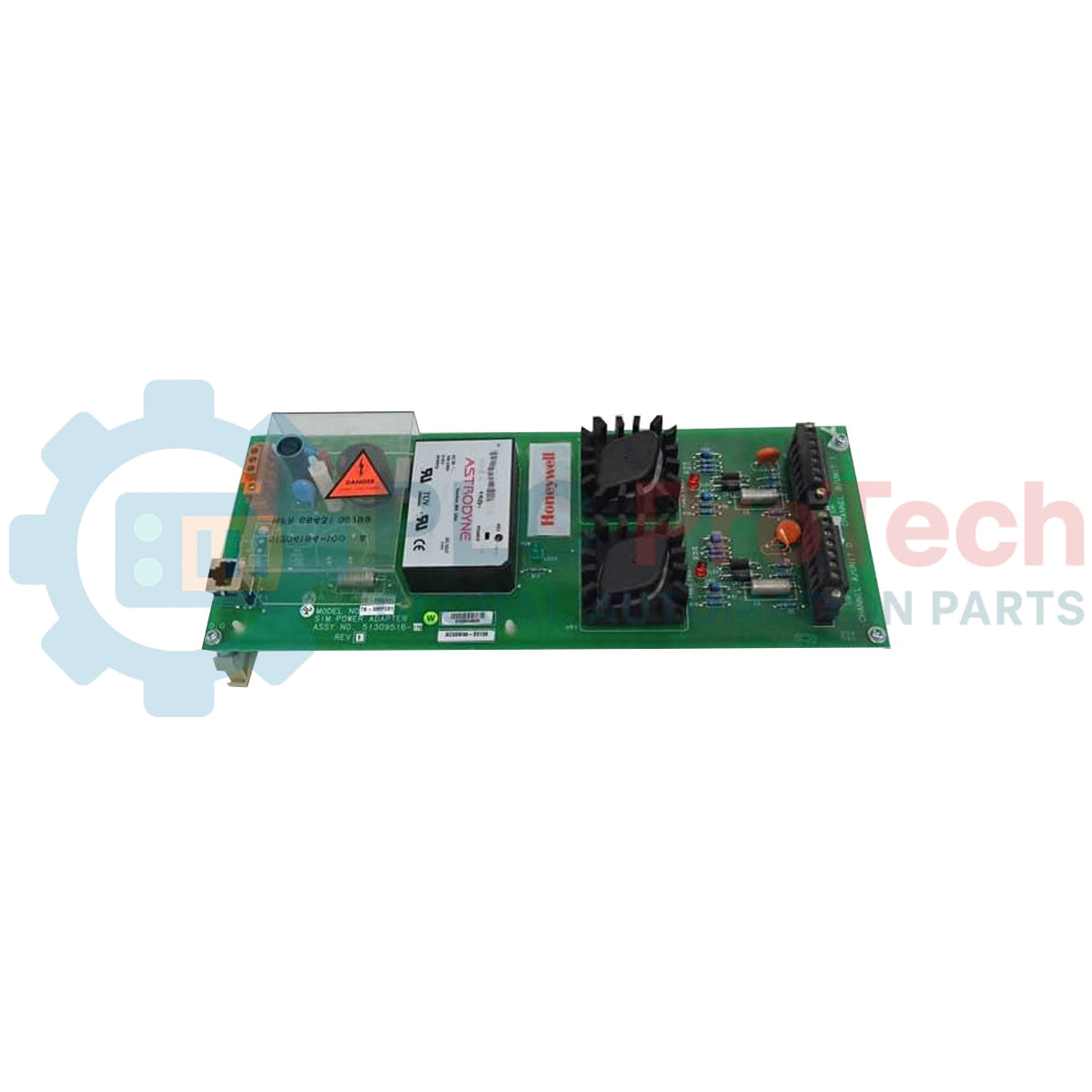

محول طاقة SIM FTA ‏Honeywell Experion PKS طراز TK-SMPC01

الوصف

إن Honeywell TK-SMPC01 عبارة عن محوّل طاقة SIM FTA مطلي بطلاء مطابق وعالي الموثوقية، ومصمم للاستخدام ضمن بنية Honeywell Experion PKS (نظام معرفة العمليات). ويعمل بوصفه مكوّن تنظيم الطاقة والواجهة المخصص لتجميعة إنهاء المجال (FTA) لوحدة الواجهة التسلسلية (SIM)، حيث ينشئ بنية عتاد موثوقة لتزويد الاتصالات بين الأجهزة التسلسلية المؤهلة التابعة لجهات خارجية ووحدات التحكم Experion C200 أو C300 بالطاقة عبر بروتوكولي MODBUS أو Allen-Bradley DF1.

تتعامل الوحدة TK-SMPC01 مع مدخلات تيار متردد واسعة النطاق من 85 إلى 265 Vac، ما يجعلها متعددة الاستخدامات للغاية لأنظمة التوزيع الكهربائي الصناعية العالمية. وتتيح عمليات تركيب مرنة مع خيارات مدمجة للتثبيت على قضبان DIN القياسية أو الأسطح المستوية داخل خزائن التوصيل أو خارجها. وتشير البادئة "TK" إلى أن هذه التجميعة مزودة بطلاء مطابق متين، ما يوفر قدرة محسّنة على مقاومة العوامل البيئية مثل الرطوبة والملوثات المحمولة جوًا والأجواء المسببة للتآكل المعتادة في بيئات المعالجة الصناعية القاسية.

الميزات

• إمكانية إدخال واسعة النطاق تقبل طاقة توزيع قياسية بجهد من 85 إلى 265 Vac.
• طبقة عتاد مطلية بالكامل بطلاء مطابق ("TK") لمقاومة فائقة للتآكل الجوي.
• توصيل طاقة سلس ومحسّن خصيصًا لوحدات SIM FTA في Experion PKS.
• يدعم طوبولوجيات عالية التوافر وطويلة المسافة تصل إلى 300 متر بين محوّل الطاقة ووحدة FTA.
• تصميم ميكانيكي مرن للغاية يدعم التثبيت البسيط على قضيب DIN أو التثبيت المباشر على سطح مستوٍ.
• ملفات حماية قوية مدمجة، بما في ذلك وسائل حماية عالية من التفريغ الكهروستاتيكي والارتفاعات المفاجئة في الجهد.

التطبيقات

• بنى الطاقة لأنظمة التحكم الموزعة (DCS)
• تزويد وحدات FTA لواجهات Modbus RTU (RS232 / RS485) وAllen-Bradley DF1 التسلسلية بالطاقة
• إدارة الأصول وروابط الواجهة مع الأنظمة الفرعية التابعة لجهات خارجية
• عمليات نشر الأتمتة الصناعية الثقيلة في البيئات القاسية أو المسببة للتآكل

المواصفات الفنية

إرشادات التثبيت

• إعداد التثبيت: ثبّت المحوّل بإحكام على قضيب DIN صناعي قياسي أو اربطه بإحكام بسطح لوحة مستوٍ باستخدام البراغي. أمسك محوّلي تثبيت القضيب من الجانب المدبب واضغط مباشرة عند قفلهما على قضيب DIN.
• تمرير الكابلات والمسافة: صِل كابل SIM إلى مهايئ الطاقة (TC-KSM003/005/010) بين وحدة SIM في هيكل المتحكم ومهايئ الطاقة. تأكد من ألا يتجاوز كابل مهايئ الطاقة إلى FTA المنفصل (من سلسلة MU-KLAM أو MU-KSX) المسافة الهندسية القصوى البالغة 300 متر (984 قدمًا).
• توصيل الطاقة: تحقق من إيقاف مصدر التيار الكهربائي الرئيسي تمامًا قبل إدخال أسلاك كابل الطاقة أو تمريرها إلى كتل موصلات التيار المتردد المخصصة.
• احتياطات التفريغ الكهروستاتيكي: التزم دائمًا بإجراءات تخفيف مخاطر التفريغ الكهروستاتيكي القياسية عند إجراء التركيب الميكانيكي أو تعيين أطراف التوصيل أو صيانة الموقع.

الامتثال والشهادات

• IEEE SWC 472-1974
• IEEE 801.2

الأسئلة الشائعة

ما الوظيفة الأساسية لمهايئ الطاقة TK-SMPC01؟

يقبل تيارًا مترددًا واسع النطاق لتنظيم الطاقة وتوزيعها بأمان مباشرةً إلى مجموعة إنهاء المجال لوحدة الواجهة التسلسلية في نظام Experion.

ما الفرق بين الطرازين TC-SMPC01 وTK-SMPC01؟

يشير رقم الطراز الذي يحمل البادئة TK إلى إصدار مطلي بالكامل بطبقة مطابقة مصمم لحماية الإلكترونيات الداخلية من البيئات الصناعية القاسية أو الرطبة أو المسببة للتآكل.

ما نطاق جهد الإدخال المحدد الذي يقبله مهايئ الطاقة هذا؟

تقبل هذه الوحدة أي جهد وارد للتيار المتردد بين 85 و265 Vac.

ما ترددات الخط التي تدعمها مرحلة إدخال التيار المتردد؟

تدعم مرحلة التيار المتردد ترددات النظام الاسمية التي تتراوح من 47 إلى 63 Hz.

ما الحد الأقصى المطلق لاستهلاك الطاقة لهذه المجموعة؟

يبلغ الحد الأقصى الاسمي لاستهلاك الجهاز للطاقة 12 W بالضبط.

ما أقصى مسافة يمكن أن يبعدها مهايئ الطاقة عن وحدة SIM FTA المقابلة؟

أقصى مسافة مسموح بها لتمديد الكابل ميدانيًا بين مهايئ الطاقة ووحدة FTA الوجهة هي 300 متر (984 قدمًا).

هل يمكن استخدام هذا الجهاز مع أنظمة إدخال التيار المستمر؟

لا، صُمم هذا الطراز للتركيبات بجهد تيار متردد من 85 إلى 265 Vac. ولتطبيقات التيار المستمر، يجب استخدام طراز 24 Vdc ‏(TK-SMPD01).

ما أنواع تكوينات التثبيت المادي المدعومة؟

صُممت الهيكلية المادية بخصائص متعددة الاستخدام تتيح تثبيتها بأمان على سكة DIN أو تركيبها مباشرة على سطح مستوٍ.

هل تدعم هذه الأجهزة بروتوكولات متعددة للواجهات التسلسلية على وحدة FTA المتصلة؟

نعم، فهو يزوّد وحدات FTA بالطاقة التي تتصل عبر تكوينات Modbus RTU التسلسلية غير المتزامنة القياسية (RS232/RS485) وAllen-Bradley DF1.

ما وسائل الحماية من العابر الكهربائي أو ارتفاعات الجهد المدمجة في هذا الجهاز؟

تتميز الوحدة بطبقات أمان مدمجة متوافقة مع معياري IEEE SWC 472-1974 وIEEE 801.2 للحماية من التفريغ الكهروستاتيكي والارتفاعات المفاجئة في الجهد.

ما الخطوات المطلوبة لإزالة مهايئ طاقة معطّل بأمان من سكة DIN؟

أوقف مصدر الطاقة، وافصل كابلات الطاقة والواجهة، وأمسك بمهايئي تثبيت السكة من الجانب المستدق، ثم اسحبهما إلى الأمام قليلًا لفك المهايئ عن السكة.
