Honeywell FC-CPCHAS-0001 هيكل وحدة تحكم مدير السلامة

SKU FC-CPCHAS-0001

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Honeywell
رقم المنتج: FC-CPCHAS-0001
Country of origin:الولايات المتحدة
نوع المنتج: هيكل وحدة التحكم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 5800ج
Dimensions: 482.6 مم x 177 مم x 280 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

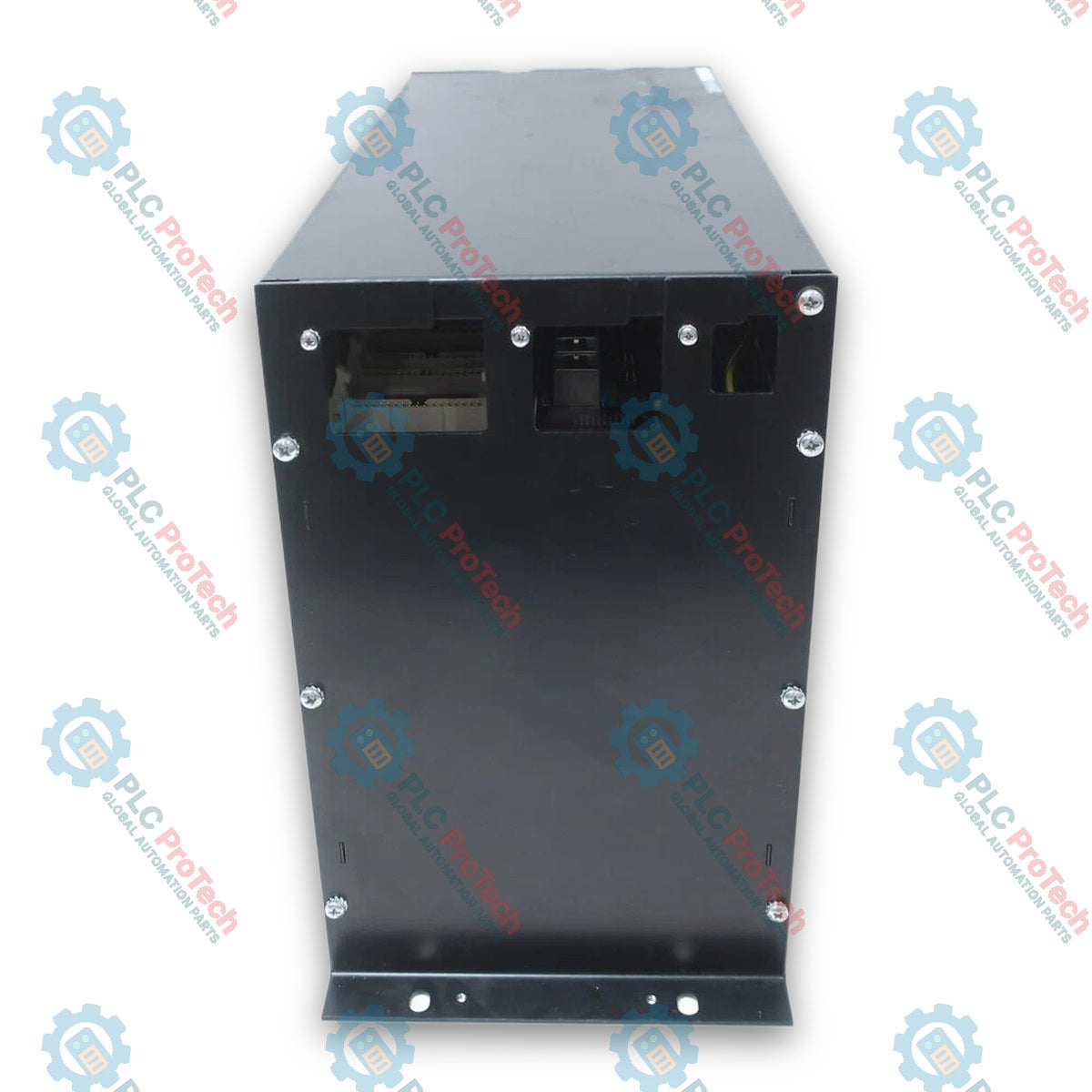

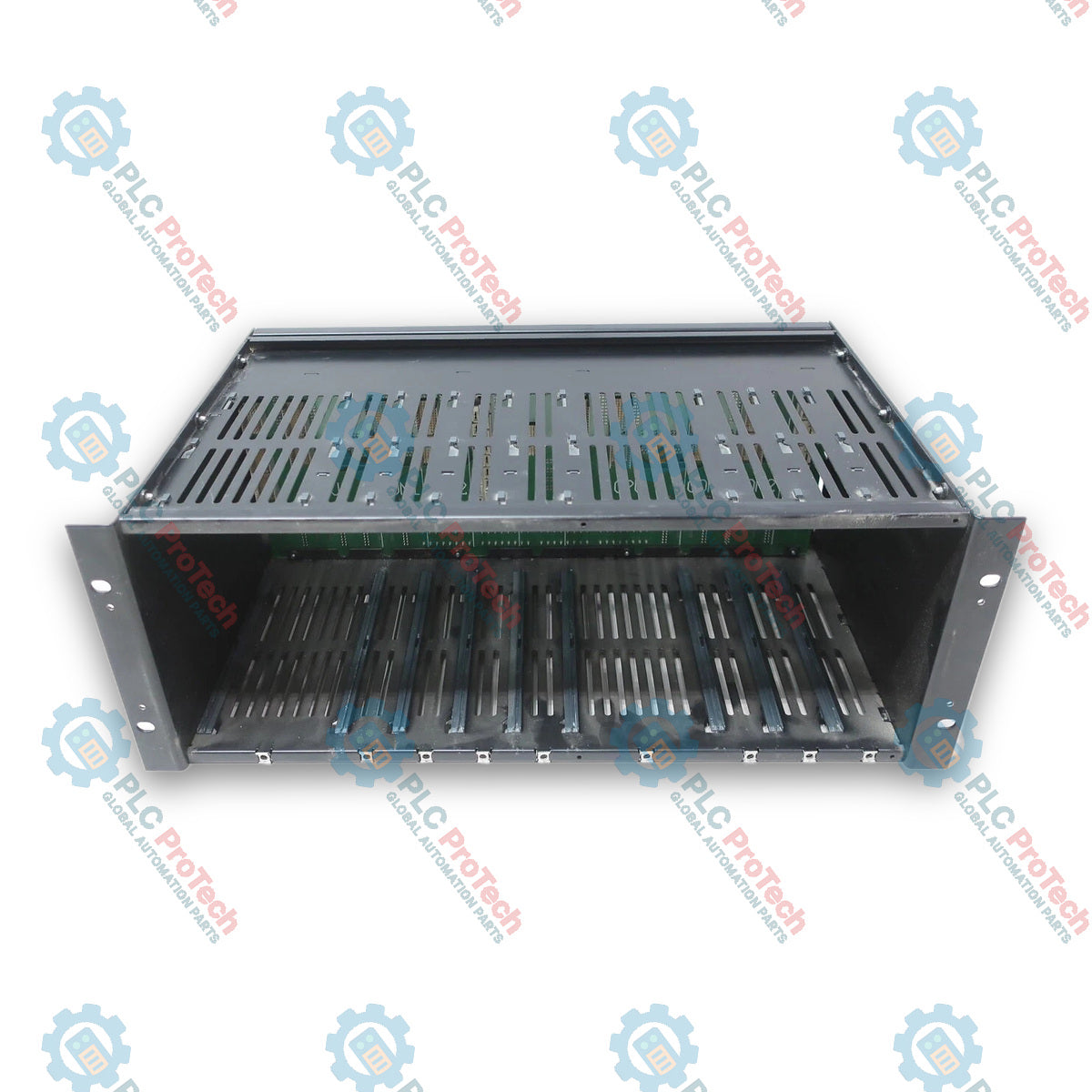

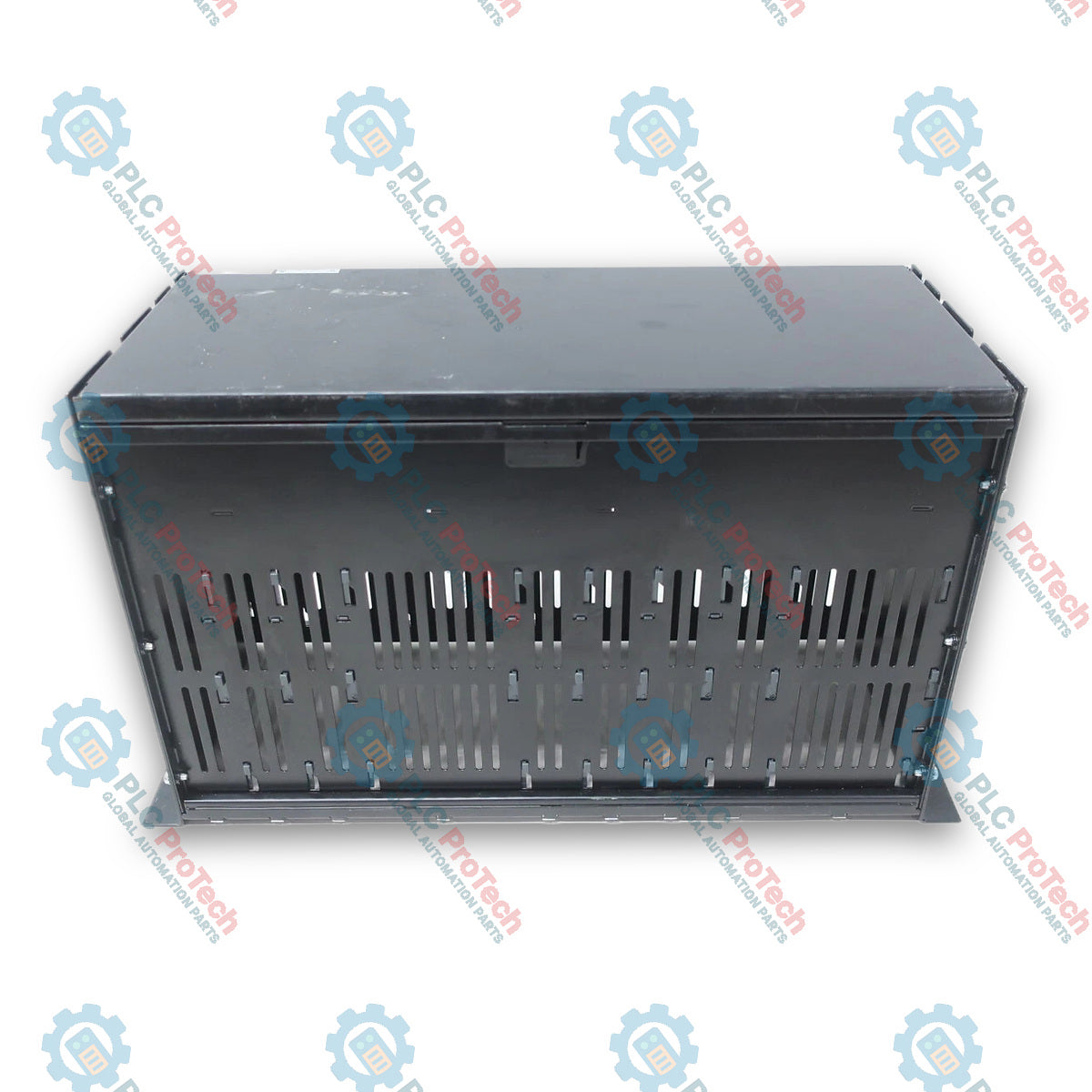

يُعد Honeywell FC-CPCHAS-0001 هيكل تحكم مركبًا على حامل بحجم 19 بوصة، وقد صُمم لاستيعاب وحدات معالج التحكم وربطها ضمن بنية نظام Honeywell Safety Manager. ويُركّب كغلاف المعالجة الرئيسي في الموضع العلوي من خزانة النظام، ويوفر هيكلًا داعمًا وتوصيلًا كاملاً للوحة الخلفية لكل من تهيئات وحدات تحكم Safety Manager الزائدة وغير الزائدة.

يدمج الهيكل غلافًا مخصصًا لوحدة التحكم مع أدلة للبطاقات، وأقفال وحدات بربع دورة، ولوحة خلفية مدمجة لوحدة التحكم (CPB-0001). يتميز القسم الخلفي بلوحة غطاء خلفية مقفلة مغناطيسيًا تنفتح إلى أعلى لكشف توصيلات الإشارات، وبنية منظمة لإدارة الكابلات تتضمن قضبان أفقية مخصصة لخطوط التغذية/الإشارات بجهد 24 فولت تيار مستمر، ووصلات الاتصالات، وخطوط 5 فولت/المراقبة. يوجه الجهاز توزيع الطاقة الداخلي، بما في ذلك مصدر طاقة زائد 5V-R معزول بالديود ومشتق من وحدات إمداد الطاقة المتصلة، ويربط ما يصل إلى أربع حافلات إدخال/إخراج، ومخارج المراقبة، وطاقة النظام، وخطوط الاتصالات برفوف الإدخال/الإخراج الميدانية والشبكات الخارجية.

الميزات

مرونة التهيئة المزدوجة: تدعم إعدادات معالج التحكم الفردي (غير الزائد) وإعدادات معالجي التحكم الزائدين المتحملين للأعطال ضمن هيكل قياسي واحد بحجم 19 بوصة.
بنية لوحة خلفية مدمجة: تدمج اللوحة الخلفية لوحدة التحكم CPB-0001 لتوفير توجيه الإشارات، وتوزيع طاقة زائدة 5V-R معزولة بالديود، وتوصيلات حافلات الإدخال/الإخراج.
إدارة منظمة للكابلات الخلفية: تتميز بثلاثة قضبان أفقية مخصصة لربط الكابلات، تفصل بين طاقة/إشارات 24 فولت تيار مستمر، وكابلات الاتصالات، وكابلات 5 فولت منخفضة الجهد/المراقبة.

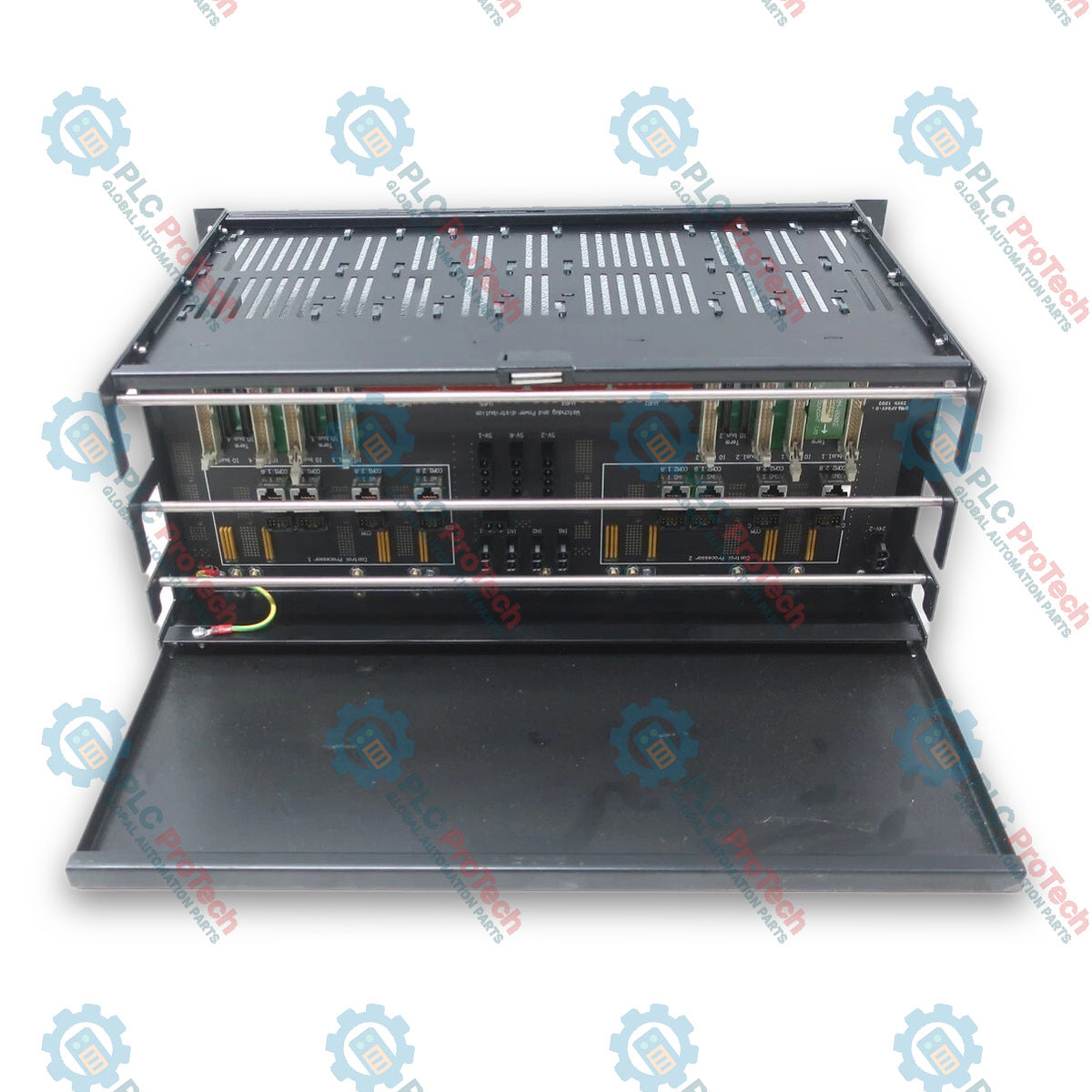

حماية خلفية قابلة للرفع: تنفتح لوحة الغطاء الخلفية المقفلة مغناطيسيًا إلى أعلى لتسهيل الوصول إلى موصلات اللوحة الخلفية أثناء التركيب والصيانة.
إمكانات توسعة شاملة: توفر واجهات لما يصل إلى 4 حافلات إدخال/إخراج مع مقابس إنهاء مخصصة (TERM-0001/TERM-0002) و8 قنوات لتوزيع المراقبة/الطاقة (WdP1–WdP8) لتوصيل هياكل الإدخال/الإخراج اللاحقة.
مداخل تحكم مخصصة: تتضمن أطراف توصيل خارجية للتشابك الخاص بالإيقاف الطارئ (SD)، و3 مداخل عامة غير متعلقة بالسلامة بجهد 24 فولت تيار مستمر (IN1–IN3) لوظائف مثل مزامنة الساعة الخارجية.

التطبيقات

حاوية وحدة التحكم الرئيسية Safety Manager: مركز المعالجة الرئيسي الذي يضم حزم المعالجات الرباعية (QPP-0002)، وواجهات السلامة الشاملة (USI-0002 / FX-USI-0002)، ووحدات إمداد الطاقة (PSU-240516)، ووحدات البطارية ومفتاح المفاتيح (BKM-0001).
أنظمة الإيقاف الطارئ (ESD): هيكل أساسي يضم وحدات حل منطق الإيقاف الطارئ في مصانع المعالجة والمنصات البحرية والمصافي.
أنظمة إدارة الشعلات (BMS) وأنظمة الحريق والغاز (F&G): هيكل أجهزة مركزي لمعالجة حلقات السلامة عالية التكامل ومنطق مراقبة الحريق/الغاز.

المواصفات الفنية

عام

المعلمة	المواصفات
الشركة المصنّعة	Honeywell
الطراز الدقيق	FC-CPCHAS-0001
رقم النوع	FS-CPCHAS-0001
نوع المنتج	هيكل وحدة التحكم
معيار الهيكل / التثبيت	تثبيت في خزانة رف مقاس 19 بوصة (4 HE)
استهلاك الطاقة (5V-1)	0.05 أمبير
استهلاك الطاقة (5V-2)	0.05 أمبير

سعة الشق والوحدة

المعلمة	المواصفات
شقوق المعالج الأساسي	CPU1 (QPP-0002)، CPU2 (QPP-0002، اختياري للتكرار)
شقوق الاتصال	COM1.1، COM1.2، COM2.1، COM2.2 (USI-0002 / FX-USI-0002 أو BLIND-COM)
شقوق إمداد الطاقة	PSU1 (PSU-240516)، PSU2 (PSU-240516، اختياري للتكرار)
شق الوحدة المشتركة	BKM (وحدة البطارية ومفتاح المفاتيح BKM-0001)
لوحة تغطية الشق غير المستخدم	BLIND-CPS (لشقوق وحدة المعالجة المركزية/وحدة إمداد الطاقة غير الزائدة عن الحاجة)

ميكانيكية وبيئية

المعلمة	المواصفات
الارتفاع	4 HE (177 مم / 7 بوصات)
العرض	482.6 مم / 19 بوصة
العمق	280 مم / 11 بوصة
الوزن الصافي	5.8 كجم / 12.8 رطل
قفل الغطاء الخلفي	آلية القفل المغناطيسي

التوصيلات / الواجهات

مجموعة الموصلات	نوع الموصل	الوظيفة
COM1.1.A / B، COM1.2.A / B	RJ45	قناتا اتصال إيثرنت 1 و2 لوحدات CP1
COM1.1.C / D، COM1.2.C / D	ذكر ذو 10 أطراف	قناتا اتصال عامتا الغرض 3 و4 لوحدات CP1
COM2.1.A / B، COM2.2.A / B	RJ45	قناتا اتصال إيثرنت 1 و2 لوحدات CP2
COM2.1.C / D، COM2.2.C / D	ذكر ذو 10 أطراف	قناتا اتصال عامتا الغرض 3 و4 لوحدات CP2
ناقل الإدخال/الإخراج من 1 إلى 4 (1.1–1.4 و2.1–2.4)	موصلات كابلات مسطحة	وصلات واجهة ناقل الإدخال/الإخراج لمعالجَي التحكم 1 و2
مُنهي ناقل الإدخال/الإخراج من 1 إلى 4	موصلان بـ 50 طرفًا	مقابس لمُنهيات ناقل الإدخال/الإخراج (TERM-0001 أو TERM-0002)
WdP1 إلى WdP8	ذكر ذو 8 أطراف	موصلات توزيع مراقبة التشغيل والطاقة إلى هياكل الإدخال/الإخراج من 1 إلى 8
24V-1 / 24V-2	ذكر ذو طرفين	مداخل مصدر الطاقة الرئيسي +24 فولت لوحدتي CP1 وCP2
5V-1 / 5V-2 / 5V-R	ذكر ذو 4 أطراف	توزيع 5 فولت وإشارة مراقبة التشغيل إلى خزائن التوسعة عبر PDB-IOX05
SD	ذكر ذو طرفين	مدخل حلقة إيقاف التشغيل في حالات الطوارئ (يتم تحويله عبر LINK-SD عند عدم استخدامه)
IN1، IN2، IN3	ذكر ذو طرفين	مدخلات عامة الغرض بجهد 24 فولت غير متعلقة بالسلامة (يدعم IN1 مقاطعة مزامنة الساعة)

إرشادات التركيب

تركيب الحامل: ركّب Honeywell FC-CPCHAS-0001 أفقيًا داخل خزانة حامل قياسية مقاس 19 بوصة، وعادةً ما يُوضَع في الموضع العلوي فوق هيكل الإدخال/الإخراج المرتبط.
التحقق من التأريض: تأكّد من توصيل الهيكل كهربائيًا بأرضي إطار الخزانة الرئيسي. توفّر دبابيس التوجيه المدمجة في اللوحة الخلفية اتصال أرضي للهيكل ببيوت الوحدات.
إدخال الوحدات: أدخل الوحدات (QPP-0002 وUSI-0002 وPSU-240516 وBKM-0001) على طول قضبان التوجيه العلوية والسفلية عبر الفتحة الأمامية. ثبّت كل وحدة بإحكام ربط المثبّتات ربع دورة أسفل مقابض الوحدة.
لوحات التغطية: ركّب لوحات BLIND-CPS فوق فتحات المعالجات/مصادر الطاقة غير المستخدمة، ولوحات BLIND-COM فوق فتحات الاتصال غير المستخدمة لمنع تجاوز تدفق الهواء وتراكم الملوثات.
إدارة الكابلات الخلفية: افتح لوحة الغطاء المغناطيسية الخلفية بتحريكها. اجمع الكابلات وثبّتها إلى أشرطة ربط الكابلات الأفقية وفقًا لمستويات الجهد:
- الشريط العلوي: مصدر 24 Vdc وأسلاك إشارات 24 Vdc.
- الشريط الأوسط: كابلات إيثرنت النظام وكابلات الاتصال متعددة الأغراض.
- الشريط السفلي: كابلات توزيع الطاقة المساعدة 5V وكابلات توزيع نظام مراقبة التشغيل.
إنهاء ناقل الإدخال/الإخراج: تحقّق من تثبيت نهايات الناقل المناسبة (TERM-0001 أو TERM-0002) بالكامل في جميع مقابس ناقل Term IO النشطة على اللوحة الخلفية.
وصلة الإيقاف الطارئ: تأكّد من بقاء وصلة LINK-SD المثبّتة في المصنع متصلة عبر أطراف SD، ما لم يتم توصيل نقطة تلامس خارجية سلكيًا للإيقاف الطارئ بالهيكل.

توصيات الإعداد والتشغيل الأولي

فحص تكرار مصدر الطاقة: قِس الجهد عند أطراف اختبار اللوحة الخلفية 5V-1 و5V-2 و5V-R. تأكّد من بقاء 5V-R تحت الجهد عند تشغيل أي من وحدتي مصدر الطاقة (PSU1 أو PSU2).
التحقق من الاتصال: تحقّق من نشاط الارتباط على منافذ RJ45 (COM1.1–COM2.2) عند توصيلها بمبدلات النظام أو شبكات Safety Manager اللاحقة.
التحقق من تزامن المقاطعة والساعة: عند استخدام IN1 لمزامنة الساعة، تحقّق من سلامة إشارة الحافة الصاعدة ومستويات جهد الخط قبل تمكين مقاطعات البرمجيات.

الامتثال والشهادات

CE: المطابقة الأوروبية
UL: مختبرات Underwriters Laboratories
CSA: الجمعية الكندية للمعايير
TUV: معتمد من TÜV للسلامة الوظيفية
FM: معتمد من شركة Factory Mutual

FAQ

ما وظيفة الهيكل Honeywell FC-CPCHAS-0001؟

يعمل Honeywell FC-CPCHAS-0001 كحاوية مركزية بمقاس 19 بوصة وبارتفاع 4HE، وتضم وحدات معالج التحكم، ومصادر الطاقة، وواجهات الاتصال، واللوحة الخلفية CPB-0001 لأنظمة Honeywell Safety Manager.

هل يدعم Honeywell FC-CPCHAS-0001 تكوينات وحدات التحكم المتكررة؟

نعم، يستوعب Honeywell FC-CPCHAS-0001 إعدادات معالج التحكم غير المتكرر والثنائي المتكرر، مع توفير فتحات مخصصة لوحدات CPU وCOM وPSU، إلى جانب موضع مشترك لوحدة BKM-0001.

كيف تُدار ازدواجية الطاقة داخل اللوحة الخلفية Honeywell FC-CPCHAS-0001؟

تجمع اللوحة الخلفية المدمجة CPB-0001 مخرجات مصدرَي الطاقة بجهد 5V وتفصلها بواسطة الثنائيات لتكوين خط 5V-R متكرر، مما يضمن التشغيل المستمر لوحدات الإدخال/الإخراج غير المتكررة في حال تعطل أحد المصدرين.

ما وحدات إنهاء ناقل الإدخال/الإخراج المستخدمة مع Honeywell FC-CPCHAS-0001؟

تتضمن اللوحة الخلفية Honeywell FC-CPCHAS-0001 مآخذ لما يصل إلى أربع وصلات لناقل الإدخال/الإخراج، والتي تتطلب تركيب نهايتي الناقل TERM-0001 أو TERM-0002 في مآخذ ناقل Term IO المقابلة.
