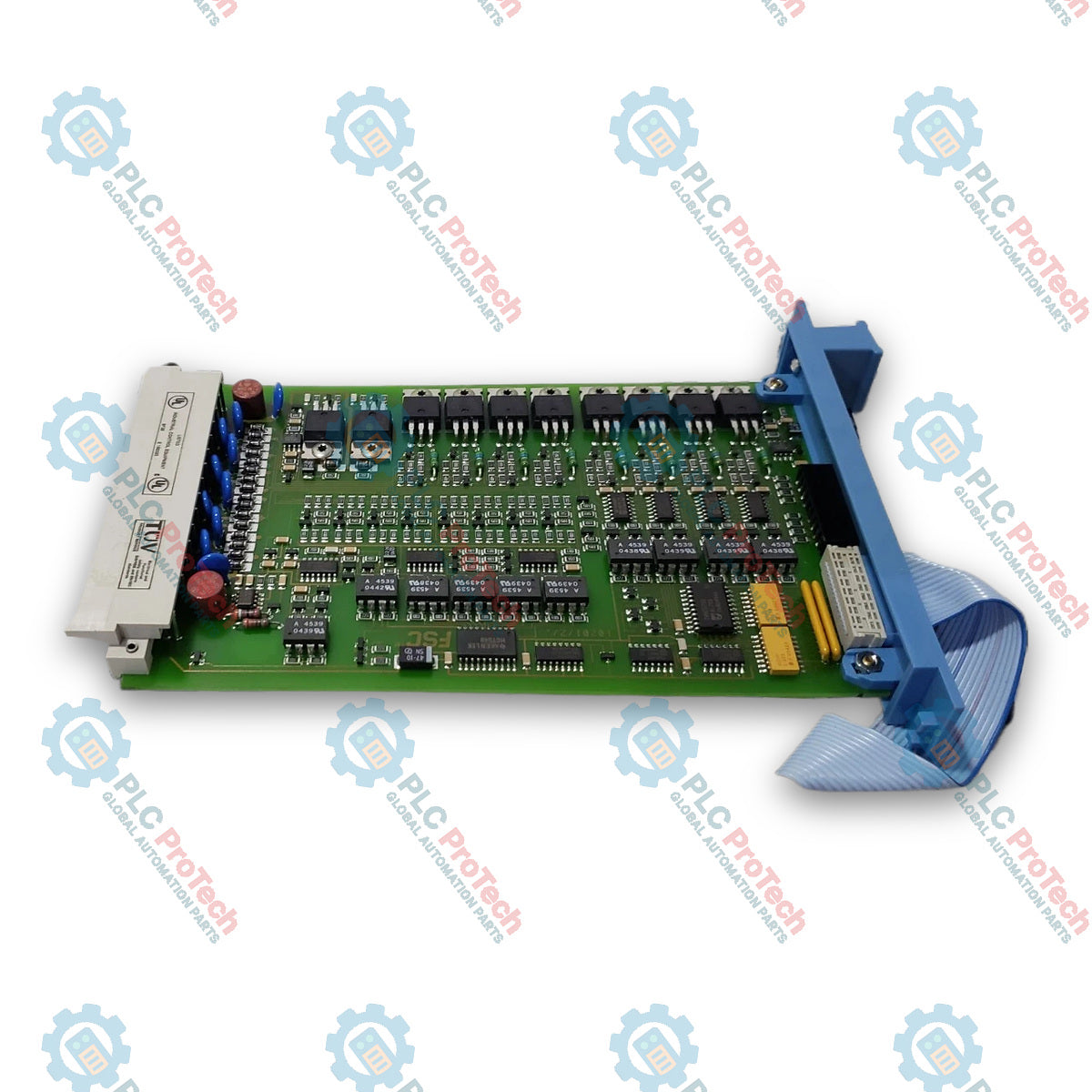

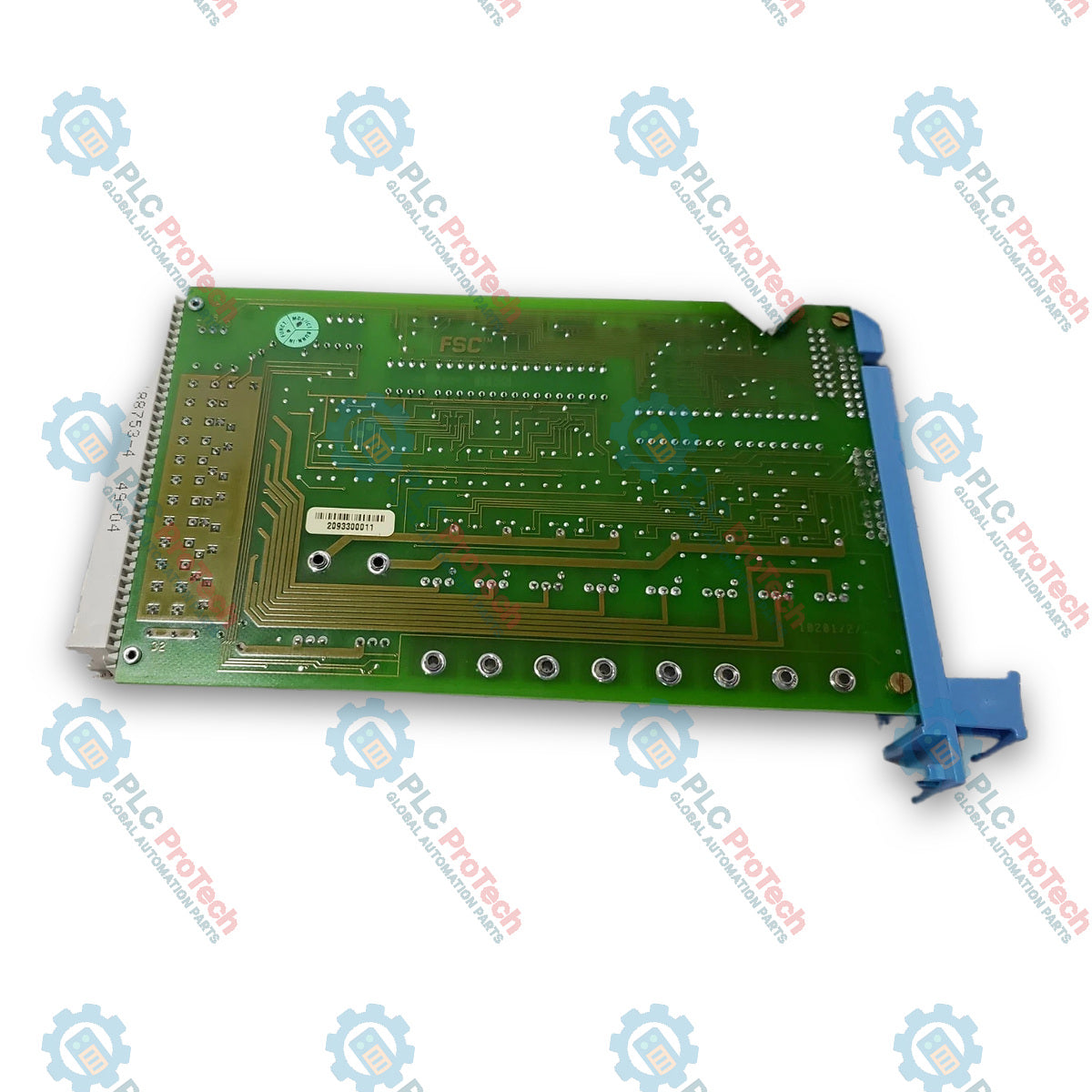

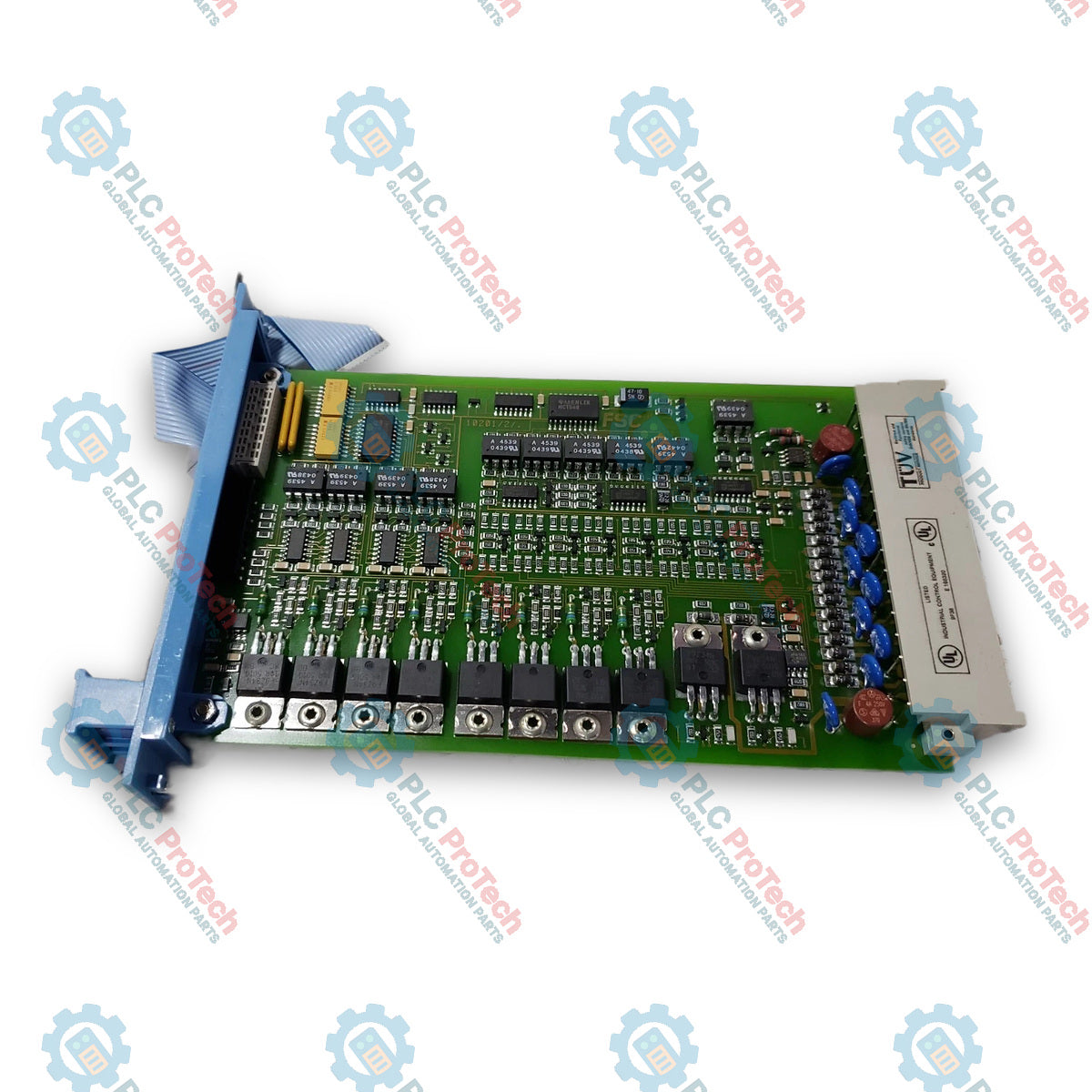

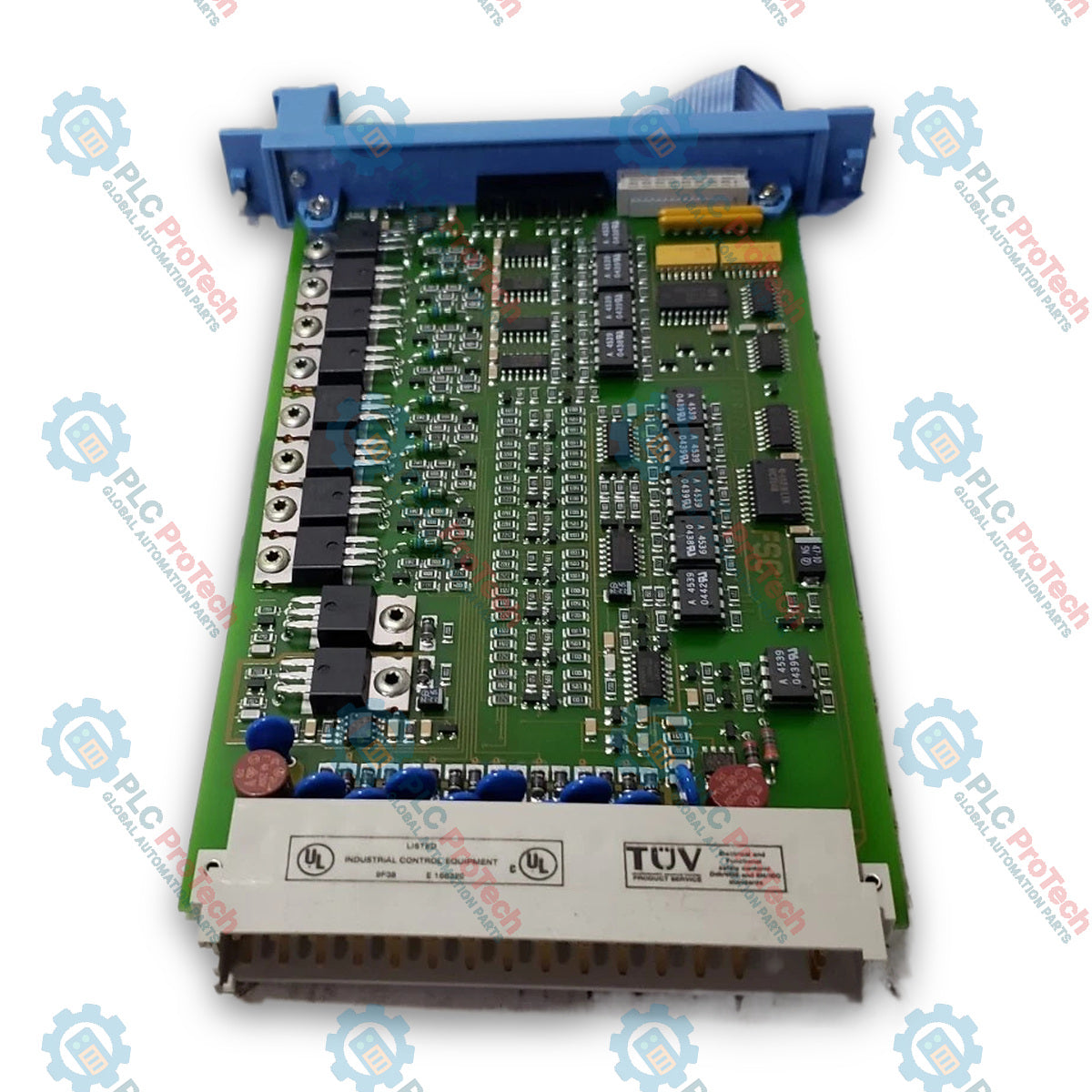

وحدة الخرج الرقمي الآمن Safety Manager من Honeywell FS-SDO-0824

الوصف

إن Honeywell FS-SDO-0824 عبارة عن وحدة خرج رقمي آمنة غير مطلية بطبقة توافقية، صُممت للتحكم في العمليات الحرجة، وأنظمة الأجهزة المخصصة للسلامة (SIS)، وتطبيقات الإيقاف الطارئ (ESD) ضمن منصة Honeywell Safety Manager. وتعمل الوحدة كواجهة لمحلل منطقي عالي التكامل، وتشكل وحدة تنفيذ رئيسية ضمن الوظائف الآلية للسلامة (SIFs) حتى مستويات الامتثال لـ SIL3. وتحول أوامر المنطق الداخلية من هيكل وحدة التحكم إلى إشارات كهربائية على مستوى المجال، مما يتيح تشغيلًا دقيقًا وآمنًا عند التعطل لمشغلات المجال الحرجة للسلامة، والصمامات اللولبية، والمرحلات الوسيطة، ومعدات الإشارة إلى الإنذارات.

صُممت FS-SDO-0824 خصيصًا للدمج في هياكل Safety Manager IO (مثل IOCHAS-0001S/R أو IOCHAS-0002S/R)، وتستخدم بنية مصدر صلبة ذات 8 قنوات. يوفر كل خرج إمدادًا منظمًا بجهد 24 Vdc قادرًا على توفير ما يصل إلى 550 mA لكل نقطة، مع تصميم مزود بحماية مدمجة من قصر الدائرة وتشخيصات للأعطال الداخلية لمنع الأعطال الخطرة غير المكتشفة. وقد حُسّن التصميم غير المطلي بطبقة توافقية (الذي يشير إليه سابقًا FS-) لبيئات غرف التحكم القياسية، وحاويات الخزائن، ومراكز الأتمتة الصناعية ذات التحكم في درجة الحرارة.

تدمج بنية الوحدة قضبان طاقة داخلية متعددة المراحل لفصل معالجة منطق النظام عن توصيل تيار حلقات المجال. وتستمد دوائر المنطق الداخلي الطاقة مباشرة من قضيب إمداد بجهد 5 Vdc وناقل داخلي بجهد 24 Vdc، بينما تُغذى حلقات خرج المجال عبر قضيب إمداد خارجي مخصص بجهد 24 Vdc. وتتحقق مراقبة مؤقت المراقبة (WDG) المدمجة باستمرار من سلامة منطق النظام وإشارات التحكم قبل السماح بتغيير حالات الخرج، مما يضمن تنفيذ إجراء فصل آمن فوري عند حدوث عطل في النظام العلوي.

للحفاظ على سلامة الأجهزة أثناء تجميع النظام وخدمته ميدانيًا، تدمج FS-SDO-0824 آليات ترميز مادي للمفاتيح. ويمنع ترميز مفتاح موصل الحافة الخلفية الإدخال المتقاطع في فتحات هيكل IO غير الصحيحة، مما يحمي كلًا من لوحة منطق الوحدة وأجهزة القياس الميدانية المتصلة من التعرض لجهد غير صحيح. وتتصل الوحدة بسلاسة مع تجميعات إنهاء المجال المخصصة (مثل TSDO-0824 أو TSDO-0824C) عبر كابلات الربط البيني للنظام، مما يبسط توصيلات الخزانة وصيانتها.

الميزات

• مخارج صلبة آمنة عند التعطل: تتميز بـ8 قنوات مصدر مستقلة بجهد 24 Vdc ومزودة بحماية من قصر الدائرة لتطبيقات السلامة عالية التوافر.
• إشراف مدمج على مؤقت المراقبة: تتضمن دوائر مخصصة لإشارة دخل مؤقت المراقبة (بتصنيف 8 mA) لمراقبة حالة تنفيذ المنطق وتشغيل إجراءات آمنة عند التعطل.
• بنية طاقة منفصلة: تعزل معالجة المنطق الداخلي (5 Vdc و24 Vdc داخليًا) عن طاقة أحمال المجال الخارجية (24 Vdc خارجيًا) لتقليل انتشار الضوضاء الكهربائية.
• أمان ترميز المفاتيح الميكانيكية: يستخدم تكوينات دبابيس ترميز الموصل الخلفي المحددة مسبقًا (A9/C9) لمنع إدخال الوحدة بشكل غير صحيح في فتحات هيكل IO.
• التعامل مع الأحمال العالية: قادر على تشغيل الأحمال المقاومة والحثية والسعوية (حتى 1 ميكروفاراد) وأحمال مصابيح التوهج (حتى 120 مللي أمبير / 2.9 واط) مباشرة.
• تشخيص شامل للأعطال: يحد تحديد التيار المدمج وتسرب حالة إيقاف التشغيل المنخفض (< 0.1 مللي أمبير) من مخاطر التشغيل غير المقصود أو الإجهاد الحراري للمشغلات المتصلة.
• هيكل غير مطلي بطلاء مطابق: مصمم ليلائم خزائن التحكم الصناعية القياسية، وغرف التحكم في العمليات، وحاويات الأتمتة النظيفة.

التطبيقات

• أنظمة الإيقاف الطارئ (ESD): التحكم المباشر في الصمامات اللولبية بجهد 24 فولت تيار مستمر من نوع إزالة الطاقة للتشغيل، وصمامات العزل، ومشغلات الإيقاف الطارئ.
• أنظمة السلامة من الحريق والغاز (F&G): تشغيل المنارات المرئية الميدانية، وأبواق الإنذار، وملفات لولبية إطلاق أنظمة الإخماد، ومؤشرات الحالة المحلية.
• أنظمة إدارة الحارق (BMS): التحكم الآمن في مخمدات إيقاف الغاز الوقودي، ومرحلات تسلسل الإشعال، وتشابكات التطهير.
• أنظمة الحماية من الضغط عالية التكامل (HIPPS): تنفيذ فصل عالي السرعة لصمامات العزل سريعة الاستجابة في خطوط أنابيب الغاز أو السوائل عالية الضغط.
• واجهات المرحلات الوسيطة: تبديل أحمال المجال ذات القدرة الأعلى، ودوائر بادئات مراكز التحكم في المحركات (MCC)، وحلقات التحكم المساعدة عبر مرحلات وسيطة آمنة.

المواصفات الفنية

عام

متطلبات الطاقة

تصنيفات الخرج والأداء

الظروف البيئية وظروف التشغيل

إرشادات التركيب

1. فحص السلامة قبل التركيب: أخرج الوحدة من عبوتها داخل منطقة آمنة من التفريغ الكهروستاتيكي (ESD). افحص دبابيس الموصل الخلفي للوحدة وآليات قفل الهيكل ودليل الكابل الأمامي بحثًا عن أضرار مادية ناتجة عن النقل.
2. التحقق من ترميز مفتاح الفتحة: تأكد من تزويد فتحة هيكل IO المستهدفة بدبابيس ترميز المفاتيح الصحيحة من Souriau في الموضعين A9 وC9. لا تحاول إدخال وحدة في فتحة ذات ترميز مفاتيح غير متطابق.
3. فحوصات عزل الطاقة: أوقف تغذية الطاقة أو افصل مصادر 24 Vdc الخارجية عن مجموعة إنهاء التوصيلات الميدانية (FTA) المقابلة قبل إجراء أي تغييرات في التوصيلات أو الأجهزة.
4. إدخال الوحدة: حاذِ حواف لوحة الدارة المطبوعة مع قضبان توجيه اللوحة داخل هيكل IO. أدخل الوحدة إلى الداخل بثبات حتى يستقر موصل الحافة الخلفي بالكامل في مقبس اللوحة الخلفية.
5. توصيل كابل الناقل: ثبّت موصل الكابل المسطح الأمامي للوحدة بإحكام في موصل ناقل اللوحة الأمامي لهيكل IO. تأكد من تعشيق ألسنة تخفيف الشد بصورة صحيحة.
6. التأريض والحجب: أكّد توصيلات التأريض الوقائي (PE) لخزانة النظام، وتأكد من إنهاء حجب كابلات الحقل وفقًا لمواصفات تركيب Safety Manager.

إرشادات التكوين

1. إعداد أداة تهيئة الأجهزة: افتح برنامج Honeywell Safety Builder وأضف الوحدة FS-SDO-0824 إلى فتحة هيكل IO المطابقة ضمن شجرة تكوين النظام.
2. تهيئة القنوات: هيّئ كل قناة من قنوات الخرج الثماني وفقًا لمتطلبات الحلقة (مثل قواعد تنفيذ المنطق من نوع إلغاء التغذية للتعطيل أو التغذية للتعطيل).
3. تعيين العلامات: عيّن أسماء علامات السلامة الوظيفية وروابط منطق التطبيق وحدود تكوين الإنذارات لكل نقطة قناة ضمن Safety Builder.
4. تطبيق تنزيل المنطق: جمّع تكوين مشروع Safety Builder المحدّث ونزّله إلى وحدات معالج التحكم (QPP).

توصيات التشغيل والاستبدال

• فحوصات الجهد قبل التشغيل: تحقق من بقاء مصدر 24 Vdc الخارجي المغذي لمجموعة إنهاء التوصيلات الميدانية ضمن نطاق التشغيل بدقة، من 20.4 Vdc إلى 31.2 Vdc، في ظروف الحمل الكامل.
• اختبار الوظائف لقناة الخرج: قِس جهد الخرج عبر أطراف التوصيل الميدانية عند إصدار أمر بتشغيل القنوات (24 Vdc اسميًا) وإيقافها (تحقق من هبوط جهد < 2.0 Vdc).
• التبديل السريع / استبدال الوحدة أثناء التشغيل: عند استبدال وحدة موجودة أثناء التشغيل الفعلي، تأكد من أن متطلبات تكرار النظام وأقفال السلامة البينية تسمح بالتبديل الآمن للوحدة أثناء التشغيل وفقًا لإجراءات سلامة المنشأة.
• تخزين الوحدات الاحتياطية: خزّن الوحدات الاحتياطية المطلية بطبقة غير متوافقة في عبوات مضادة للكهرباء الساكنة ضمن بيئات تخزين جافة ومحكمة الإغلاق (-40 degC إلى 85 degC).
