Honeywell FSC 10024/H/I 26901 وحدة اتصالات محسّنة

SKU 10024/H/I

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Honeywell
رقم المنتج: 10024/H/I
Country of origin:الولايات المتحدة
نوع المنتج: وحدة الاتصالات
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 450ج
Dimensions: 220 × 180 × 25 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

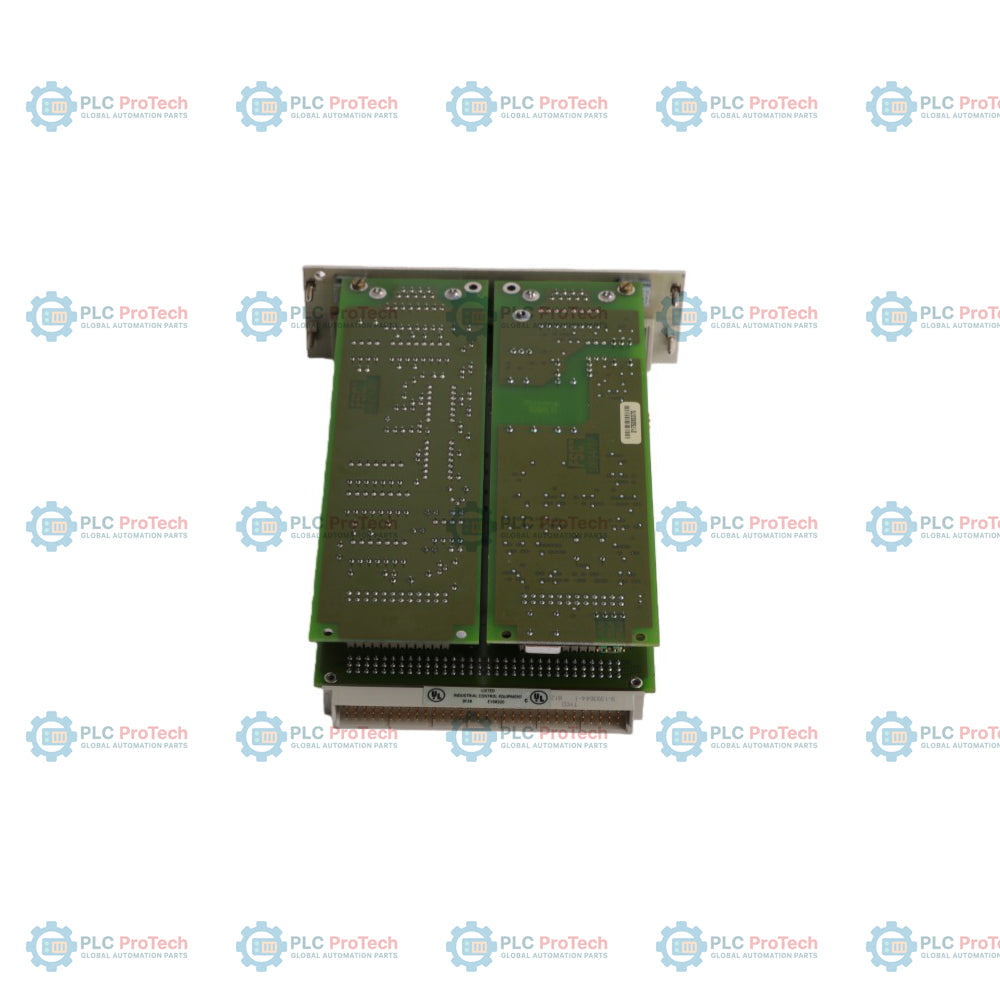

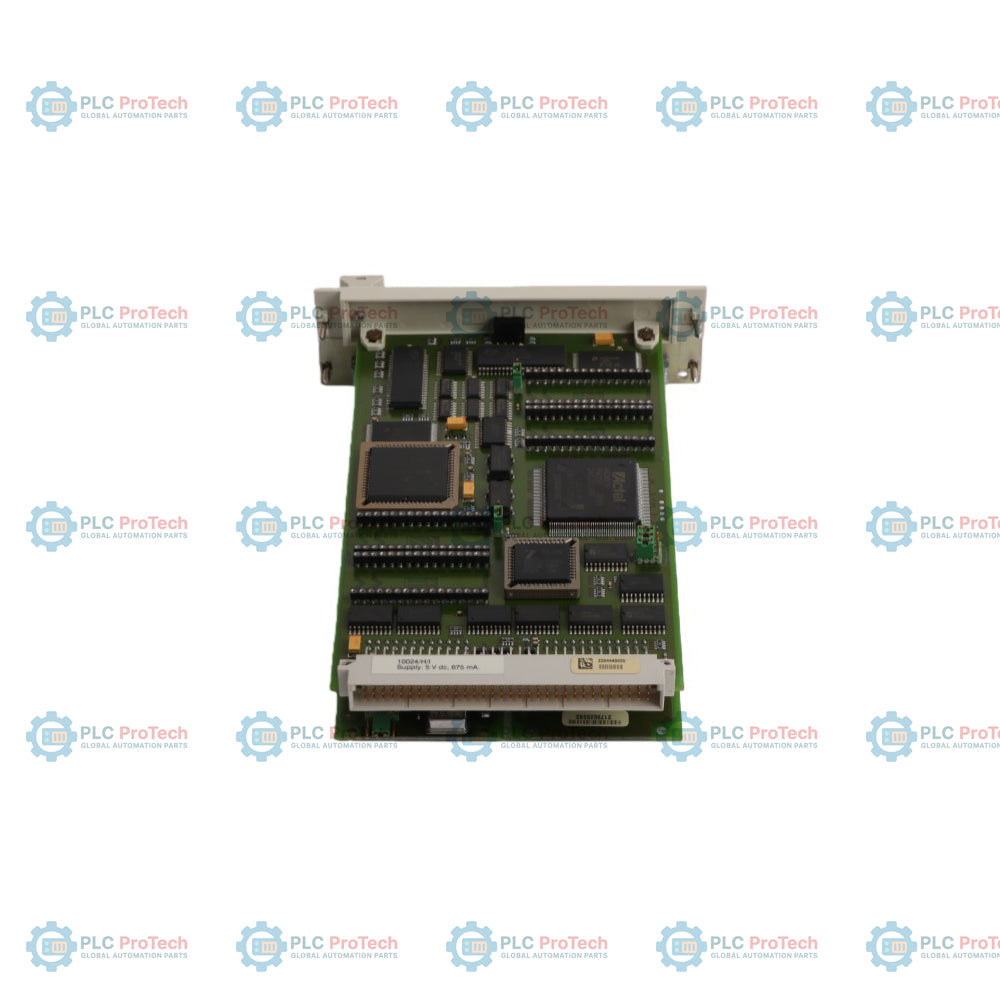

إن وحدة Honeywell 10024/H/I (نوع الطراز 26901) هي وحدة اتصال وواجهة محسّنة صُممت خصيصًا لسلسلة أنظمة السلامة Honeywell Fail-Safe Control (FSC). وتتيح هذه البطاقة، المثبتة على الحامل، نقل البيانات بسلاسة بين الأنظمة وإمكانات الاتصال بالشبكات الخارجية اللازمة في البيئات الصناعية عالية التكامل.

يعمل على خط طاقة داخلي بجهد 5V DC مع سحب تيار نموذجي قدره 675mA، وتضم الوحدة معالجًا مركزيًا مدمجًا إلى جانب منفذي اتصال تسلسليين على اللوحة الأمامية. يتكون إعداد المنافذ من منفذ A الذي يدعم اتصال RS-232، ومنفذ B المهيأ للوصلات الصناعية التفاضلية RS-422/RS-485. تتيح هذه البنية ثنائية الواجهة لوحدة التحكم في السلامة FSC الاتصال في الوقت نفسه بأنظمة التحكم الموزعة (DCS)، ومنصات التحكم الإشرافي وجمع البيانات (SCADA)، أو محطات تشغيل مخصصة، من دون التضحية بسرعة تنفيذ النظام.

الميزات

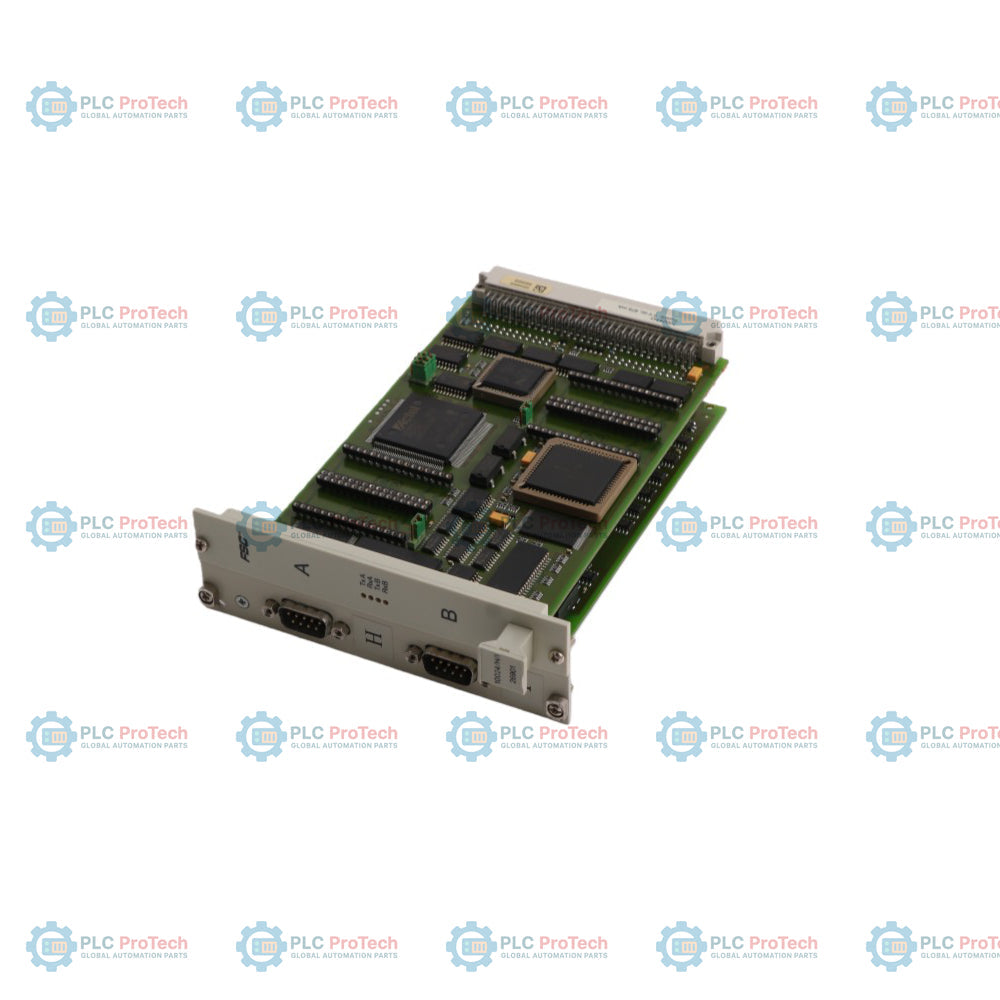

بنية تسلسلية مزدوجة: مزود بموصلي DB9 على اللوحة الأمامية (المنفذان A وB) لإدارة قناتي اتصال تسلسليتين معزولتين في الوقت نفسه.
دعم بروتوكولات متعددة: يدعم بروتوكولات الوصلة RS-232 على المنفذ A، إلى جانب الوصلات التفاضلية RS-422 وRS-485 على المنفذ B، لتوفير اتصال ميداني مرن.
المعالجة المدمجة: يضم منطق معالج مركزي (CP) مدمجًا للتعامل مع أعباء الاتصال، مما يخفف عن وحدات المعالجة المركزية في FSC مهمة تحليل الرسائل.
التكامل المباشر مع الحامل: صُمم بعامل شكل يتيح إدخاله مباشرةً في حوامل ناقل نظام FSC Central Part القياسية، مثل هياكل 7-slot أو 12-slot أو 17-slot.
استهلاك منخفض للطاقة: يعمل من مصدر الطاقة الداخلي للوحة التوصيل الخلفية للنظام بجهد 5V DC، ويسحب نحو 675mA أثناء الحمل التشغيلي العادي.

التطبيقات

التوصيل البيني بين نظام DCS ونظام السلامة: إنشاء روابط اتصال تسلسلية عبر Modbus أو روابط اتصال مملوكة بين أنظمة السلامة Honeywell FSC وشبكات Honeywell Experion PKS أو شبكات DCS التابعة لجهات خارجية.
مراقبة الأجهزة الخارجية: توصيل المعدات الصناعية المساعدة، مثل واجهات التشغيل المحلية (HMIs) ومسجلات تسلسل الأحداث (SOE) وحواسيب التشخيص، بوحدة حل المنطق الآمن FSC.
نقل بيانات الندّ إلى الندّ بين الأنظمة: دعم الوصلات التسلسلية بين تكوينات عقد FSC متعددة الحوامل أو بنيات أنظمة السلامة الموزعة عبر مواقع العمليات.

المواصفات الفنية

المعلمة	المواصفات
الشركة المصنّعة	Honeywell
الطراز	10024/H/I
نوع الطراز	26901
سلسلة النظام	التحكم الآمن عند الأعطال (FSC)
نوع الوحدة	وحدة اتصال / واجهة محسّنة
جهد الإدخال	5V DC
استهلاك التيار	675mA (نموذجي)
المنافذ الأمامية	موصلان تسلسليان DB9 (موسومان A وB)
الواجهات التسلسلية	RS-232 (المنفذ A) / RS-422 / RS-485 (المنفذ B)
عتاد المعالج	معالج مركزي مدمج (int. CP)
صيغة التركيب	بطاقة حامل ناقل النظام المركزي لـ FSC

التوصيلات / الواجهات

الواجهة	نوع الموصل	دعم الوظائف / البروتوكولات
المنفذ A	اللوحة الأمامية بموصل DB9 ذكر/أنثى	واجهة الاتصال التسلسلي (RS-232)
المنفذ B	اللوحة الأمامية بموصل DB9 ذكر/أنثى	واجهة الاتصال التسلسلي (RS-422 / RS-485)
ناقل اللوحة الخلفية	موصل الحافة	دخل طاقة 5V DC ووصلة ناقل FSC الداخلي

إرشادات التركيب

فحص الطاقة: تحقّق من طاقة النظام وتأكد من أن مصدر اللوحة الخلفية يوفّر جهدًا مستقرًا قدره 5V DC قبل إدخال البطاقة في هيكل حامل FSC.
محاذاة فتحة البطاقة: تأكد من خلو فتحة الحامل المستهدفة على FSC S7-BUS أو S12-BUS أو S17-BUS من الحطام. حاذِ حواف البطاقة بعناية مع قضبان التوجيه واضغط بقوة لتثبيت موصل الحافة الخاص باللوحة الخلفية.
إنهاء الكبل التسلسلي: بالنسبة لتوصيلات RS-422 أو RS-485 على المنفذ B، تأكد من تنفيذ مقاومات إنهاء الخط المناسبة عبر مسارات الكابلات الطويلة لمنع انعكاس الإشارة وتلف البيانات.
التدريع والتأريض: صِل كابلات الأزواج المجدولة المحمية بمنافذ DB9، مع ضمان تطبيق تقنيات تأريض الإشارة المناسبة لمنع التداخل الكهرومغناطيسي (EMI) من التأثير في اتصالات السلامة.

توصيات التكوين والاستبدال

التحقق من المعلمات: قبل استبدال وحدة موجودة، سجّل جميع معلمات الاتصال التسلسلي (معدل الباود، التكافؤ، بتات البيانات، بتات التوقف، معرّف العقدة) المُكوّنة في برنامج هندسة FSC.
احتياطات التبديل أثناء التشغيل: أوقف تشغيل الفتحة أو التزم بإجراءات صيانة حامل FSC قبل إدخال الوحدة أو إخراجها لحماية مكوّنات المنطق الداخلية الحساسة.
فحص التشغيل: بعد التركيب، تحقّق من مؤشرات الحالة LED على اللوحة الأمامية وابدأ اختبارات تشخيص الاتصال من محطة التحكم الرئيسية للتأكد من نقل البيانات النشط Tx/Rx على كل من المنفذين A وB.

FAQ

ما وظيفة الوحدة Honeywell 10024/H/I في نظام أمان FSC؟

بطاقة Honeywell 10024/H/I هي بطاقة اتصالات متقدمة تُنشئ اتصالات بيانات تسلسلية بين نظام أمان FSC وشبكات خارجية مثل منصات DCS وواجهات HMI أو أجهزة الجهات الخارجية. وتُخفف مهام المراسلة التسلسلية عن معالج الأمان الرئيسي باستخدام معالج الاتصالات CP المدمج فيها.

ما مواصفات الواجهات التسلسلية للمنفذين A وB في الوحدة 10024/H/I؟

تحتوي اللوحة الأمامية على موصلي DB9 تسلسليين. يدعم المنفذ A اتصالات RS-232، بينما تم تكوين المنفذ B لدعم الاتصالات التسلسلية التفاضلية RS-422 وRS-485.

ما الجهد والتيار المقننان لمصدر الطاقة المطلوبان لبطاقة 10024/H/I؟

تعمل الوحدة عبر ناقل اللوحة الخلفية الداخلي لنظام FSC الذي يزوّدها بجهد مستمر قدره 5V، ويبلغ استهلاكها النموذجي أثناء التشغيل 675mA.

كيف تختلف 10024/H/I عن وحدات الاتصالات الأخرى من السلسلة 10024؟

بخلاف الإصدارات المزودة بمنفذي RS-232 مزدوجين، مثل 10024/F/F، أو بمنفذي RS-422/485 مزدوجين، مثل 10024/I/I، تجمع النسخة 10024/H/I بين معالج مركزي داخلي ومنفذ RS-232 واحد ومنفذ RS-422/RS-485 واحد لتحقيق تكامل تسلسلي هجين.
