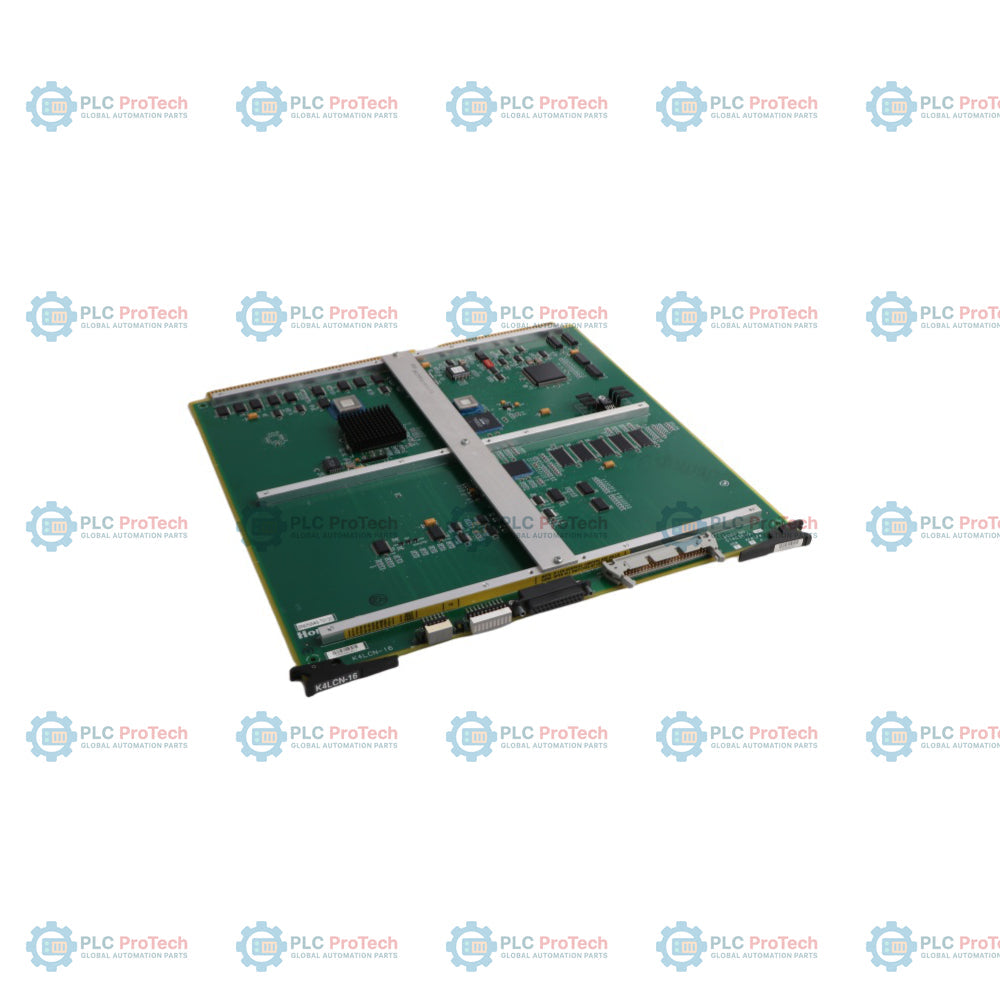

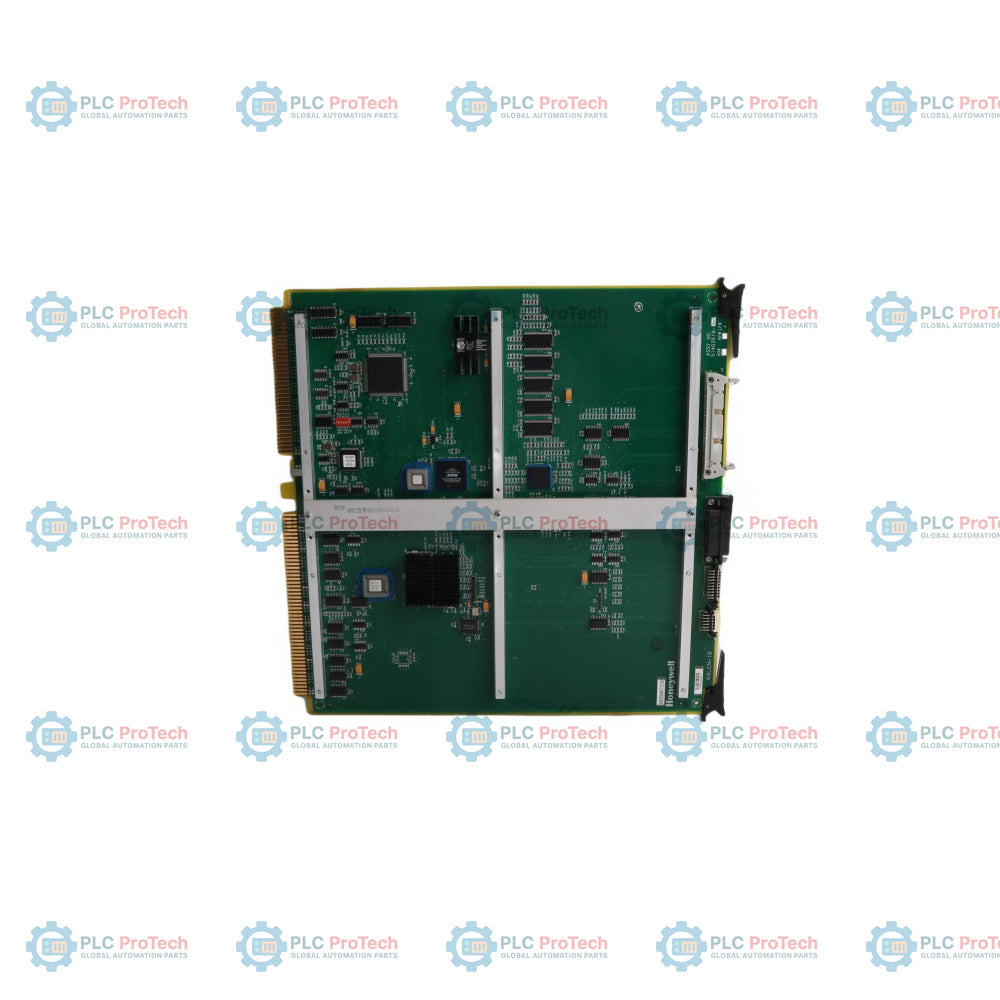

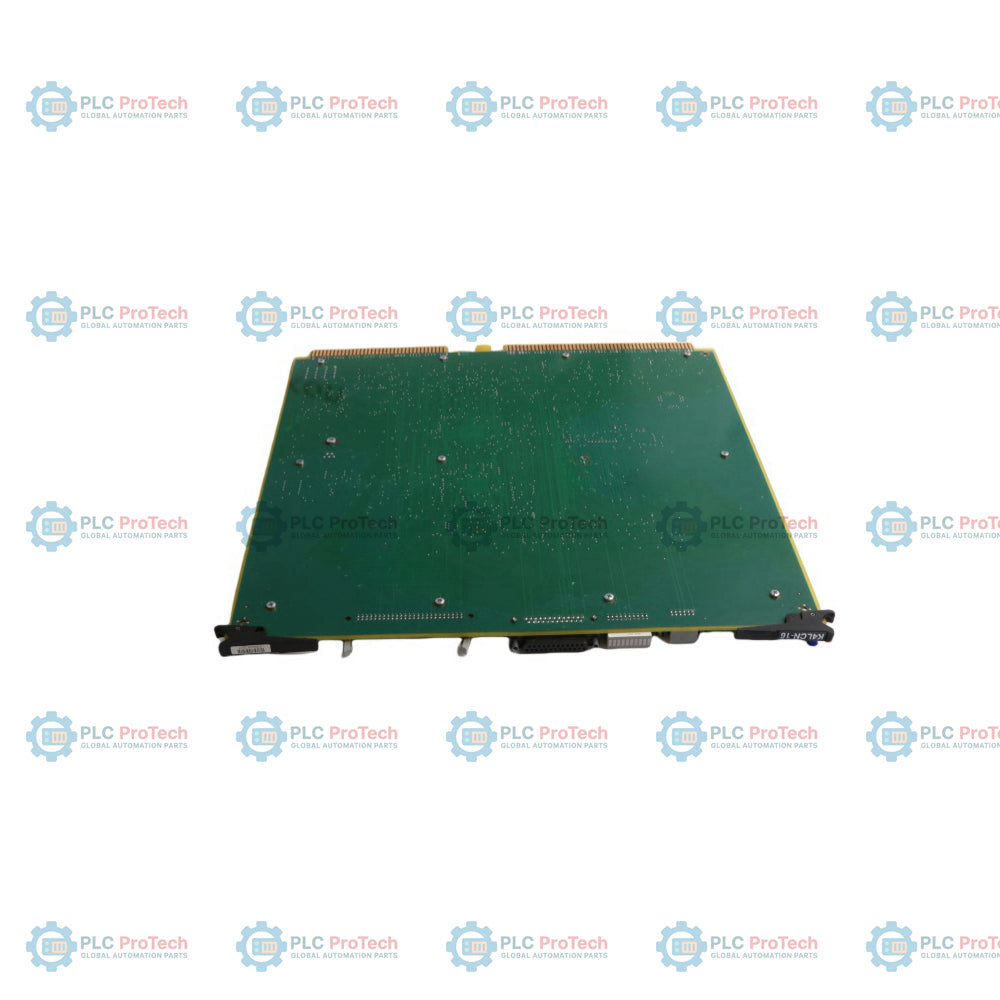

Honeywell K4LCN-16 51403519-160 لوحة معالج عقدة LCN

SKU K4LCN-16 51403519-160

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Honeywell
رقم المنتج: K4LCN-16 51403519-160
Country of origin:الولايات المتحدة
نوع المنتج: لوحة معالج عقدة LCN
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1200ج
Dimensions: 390 × 280 × 30 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن Honeywell K4LCN-16 51403519-160 لوحة معالج عقدة لشبكة التحكم المحلية (LCN)، مصممة للحوسبة عالية الأداء ضمن بيئات أنظمة Honeywell TotalPlant Solution (TPS) وTDC 3000X. وتعمل كنواة معالج عقدة LCN المركزية، إذ تنفذ برمجيات نظام التحكم الأساسية، وتدير بيانات نقاط شبكة التحكم المحلية، وتوفر خط الأساس للمعالجة اللازم للتحكم المتقدم في العمليات وتكامل المعالج المساعد Application ModuleX (AXM).

بفضل معالج 68040 الدقيق المزود بقدرة مدمجة على إجراء الحسابات بالفاصلة العائمة، يوفر Honeywell K4LCN-16 51403519-160 سرعة معالجة وسعة تنفيذ على اللوحة للخوارزميات المعقدة للتحكم، وقطاعات البيانات المخصصة، وتطبيقات لغة التحكم (CL). وتحتوي اللوحة على ذاكرة بسعة 16 ميغاكلمة عبر تجميعة لوحة وسيطة بنمط DIMM قابلة للتوصيل أفقيًا (51402755-100)، لتلبية متطلبات الذاكرة الموسعة اللازمة لإصدار TPS Software 500 والإصدارات الأحدث.

يعمل Honeywell K4LCN-16 51403519-160 في تكوينات هيكلية بخمسة فتحات، ويتصل مباشرة باللوحة الخلفية لشبكة LCN عبر لوحة إدخال/إخراج CLCN A/B أو لوحة إدخال/إخراج LCN المرتبطة به. وفي بنيات Application ModuleX، يعمل بالتوازي مع معالج مساعد قائم على HP-UX (تجميعة WSI2) لربط حلول التحكم في العمليات عالية المستوى المستندة إلى UNIX بهياكل بيانات المنشأة منخفضة المستوى والآنية لنظام TDC 3000.

الميزات

يعمل بمعالج 68040 مزود بقدرة مخصصة على إجراء الحسابات بالفاصلة العائمة لتنفيذ عمليات التحكم عالية السرعة.
مزود بذاكرة مدمجة بسعة 16 ميغاكلمة، باستخدام بطاقة وسيطة بنمط وحدة ذاكرة مزدوجة الخط (DIMM).
يعمل كنواة معالج عقدة LCN التي تدعم برمجيات نظام TotalPlant Solution (TPS)، الإصدار 500 والإصدارات الأحدث.
إمكانية التكامل المباشر مع المعالجات المساعدة HP-UX (لوحات WSI2) في بنيات عقد Application ModuleX (AXM).
مصفوفة شاملة لحالة التشخيص البصري للواجهة الأمامية، بما في ذلك شاشة أبجدية رقمية مكوّنة من 3 أرقام لعنوان العقدة/الأخطاء.
كشف الأخطاء وتصحيحها (EDAC) على اللوحة، مع مؤشرات LED لأخطاء ذاكرة RAM أحادية البت ومتعددة البتات.
تتبّع تشخيصي مدمج لانتهاء مهلة DTAK، وانتهاء مهلة BGAK، وأخطاء تكافؤ الناقل، وأخطاء مقارنة البيانات، وإخفاقات معاملات LCN.
توافق اللوحة الخلفية مع دخل/خرج CLCN A/B وبطاقات دخل/خرج LCN القياسية لتوصيلات كابل LCN المحوري المزدوج الاحتياطي.

التطبيقات

عُقد LCN في TotalPlant Solution (TPS): تعمل كمحرك المعالجة الأساسي لعُقد النظام المستندة إلى LCN والتي تتطلب حسابات فاصلة عائمة عالية السرعة.
تنفيذ ModuleX للتطبيقات (AXM): تنفذ إجراءات لغة التحكم (CL) في الوقت الفعلي، وتحافظ على قواعد بيانات نقاط LCN، وتتصل مباشرة بحلول المعالج المساعد HP-UX.
ترقيات TDC 3000X القديمة: توفر توسعة للذاكرة إلى 16 ميغاكلمة، وهي مطلوبة عند ترقية برنامج النظام إلى الإصدار 500 أو إصدار أحدث.
بوابة بيانات شبكة معلومات المصنع (PIN): تعمل كرابط تحكم في الوقت الفعلي يربط بيانات عمليات LCN بشبكات معلومات المصنع ذات المستوى الأعلى.

المواصفات الفنية

المعلَمة	المواصفة
الشركة المصنّعة	Honeywell
رقم الجزء	51403519-160
معرّف الطراز	K4LCN-16
معمارية المعالج	Motorola 68040 مع وحدة فاصلة عائمة مدمجة (FPU)
سعة الذاكرة	16 ميغاكلمة
نمط لوحة الذاكرة	لوحة ميزانين بنمط DIMM (التجميعة 51402755-100)
توافق البرامج	حل TotalPlant Solution (TPS) الإصدار R500 والإصدارات الأحدث
توافق هيكل الأجهزة	هيكل LCN بخمسة فتحات
عرض عنوان العقدة	شاشة LED أبجدية رقمية من 3 أرقام
مصابيح LED حمراء لحالة التشخيص	فشل RST/PWR، خطأ في الاختبار الذاتي، خطأ في مقارنة البيانات، انتهاء مهلة DTAK، انتهاء مهلة BGAK، خطأ في تكافؤ البيانات، خطأ في الناقل، خطأ EDAC أحادي البت، خطأ EDAC متعدد البتات، خطأ في معاملة LCN
مصابيح LED خضراء لحالة التشخيص	اجتياز الاختبار الذاتي
مصابيح LED صفراء لحالة التشخيص	TX (إرسال LCN)
دعم تكرار النظام	توصيلان محوريان مزدوجان لـ LCN عبر دخل/خرج CLCN A/B

التوصيلات / الواجهات

الواجهة / المكوّن	الوظيفة
موصل حافة اللوحة الخلفية	واجهة ناقل الوحدة للطاقة والبيانات واتصالات ناقل النظام
موصل ذاكرة ميزانين	واجهة لوحة ذاكرة DIMM بسعة 16 ميغاكلمة
كتلة توصيل TS1 / TS2	ضبط عنوان LCN على اللوحة (يجب إزالة جميع الوصلات عند استخدامها مع بطاقة إدخال/إخراج CLCN A/B أو بطاقة إدخال/إخراج LCN)

إرشادات التركيب

فحص ما قبل التركيب: تحقّق من السلامة المادية للوحة الدائرة وموصلات الحافة ولوحة الذاكرة الفرعية المركّبة بسعة 16 Megaword (51402755-100).
التحقق من ضبط العنوان: تأكد من إزالة جميع وصلات العناوين في لوحة K4LCN-16 (كتلة TS1/TS2) بالكامل عند تركيبها خلف بطاقة إدخال/إخراج CLCN A/B أو بطاقة إدخال/إخراج LCN. يجب ضبط العنوان حصراً على لوحة الإدخال/الإخراج الخلفية.
تهيئة الهيكل: تأكد من إيقاف تشغيل طاقة النظام عند مصدر طاقة العقدة. يجب استخدام التأريض الوقائي من التفريغ الكهروستاتيكي (ESD) أثناء التعامل.
تركيب اللوحة: أدخل اللوحة في الفتحة 1 من هيكل LCN ذي الفتحات الخمس حتى تستقر موصلات اللوحة الخلفية بإحكام. ثبّت اللوحة باستخدام ذراعي الاستخراج/الإدخال العلوي والسفلي.
فحص كابلات النظام: تأكد من توصيل كابلي شبكة LCN Coax A وCoax B بإحكام ببطاقة الإدخال/الإخراج الخلفية CLCN A/B المقابلة.

توصيات الاستبدال

إيقاف تشغيل البرنامج: قبل فصل الطاقة، نفّذ إيقاف تشغيل منظّم لبرنامج معالج العقدة عبر شاشة حالة LCN AM. نفّذ أمر إيقاف تشغيل ثانياً لإجبار العقدة على الدخول في حالة فشل، ومنع عقد LCN المحيطة من وضع علامة عزل عليها.
تسلسل إيقاف التشغيل: أوقف مصدر طاقة الهيكل فقط بعد التأكد من إيقاف تشغيل أنظمة المعالج المساعد التابعة بالكامل، مثل مصباح LED الأصفر في لوحة WSI2.
التعامل مع لوحة الذاكرة: قد تصل لوحات K4LCN البديلة المطلوبة من قطع الغيار من دون لوحة الذاكرة الفرعية. انقل لوحة مخصصة بسعة 16 Megaword أو ثبّتها قبل الإدخال.
التشغيل بعد الاستبدال: وصّل الطاقة وراقب مصابيح LED في اللوحة الأمامية. تأكد من إضاءة مصباح LED الأخضر "نجاح الاختبار الذاتي" وأن الشاشة ذات الأرقام الثلاثة تعرض بشكل صحيح عنوان العقدة المعيّن على لوحة LCN I/O الخلفية.

FAQ

ما الوظيفة الأساسية للوحة المعالج Honeywell K4LCN-16 51403519-160؟

تعمل Honeywell K4LCN-16 51403519-160 كنواة معالج العقدة المركزية لعقد شبكة التحكم المحلية في أنظمة TDC 3000X وTotalPlant Solution. وهي تنفذ إجراءات التحكم في الوقت الفعلي، وتدير بيانات النقاط، وتعالج عمليات الحساب بالفاصلة العائمة.

كيف يتم تكوين عنوان عقدة LCN على لوحة Honeywell K4LCN-16؟

عند تركيبها في هيكل مزود بلوحة إدخال/إخراج CLCN A/B أو لوحة إدخال/إخراج LCN، يجب إزالة جميع جسور العناوين من لوحة Honeywell K4LCN-16 نفسها. ويجب تثبيت عنوان عقدة LCN الفعلي حصريًا على لوحة الإدخال/الإخراج الخلفية.

ما تكوين الذاكرة المتوفر في Honeywell K4LCN-16 51403519-160؟

تأتي Honeywell K4LCN-16 51403519-160 مزودة بذاكرة سعتها 16 ميغاأمر، موفرة عبر بطاقة DIMM-style mezzanine مركبة أفقيًا، ما يوفر سعة الذاكرة المطلوبة لبرنامج TPS Release 500 والإصدارات الأحدث.

ما قيود مزود الطاقة التي تنطبق عند تشغيل Honeywell K4LCN-16 في عقدة AXM؟

عند تركيبها داخل عقدة Application ModuleX إلى جانب محركات الأقراص الصلبة والمعالجات المساعدة، يجب عدم استخدام إعداد هامش الطاقة المنخفض (-5%) في مزود الطاقة مطلقًا. وتسمح أجهزة النظام بحد أقصى للتفاوت المنخفض يبلغ -2.5%.
