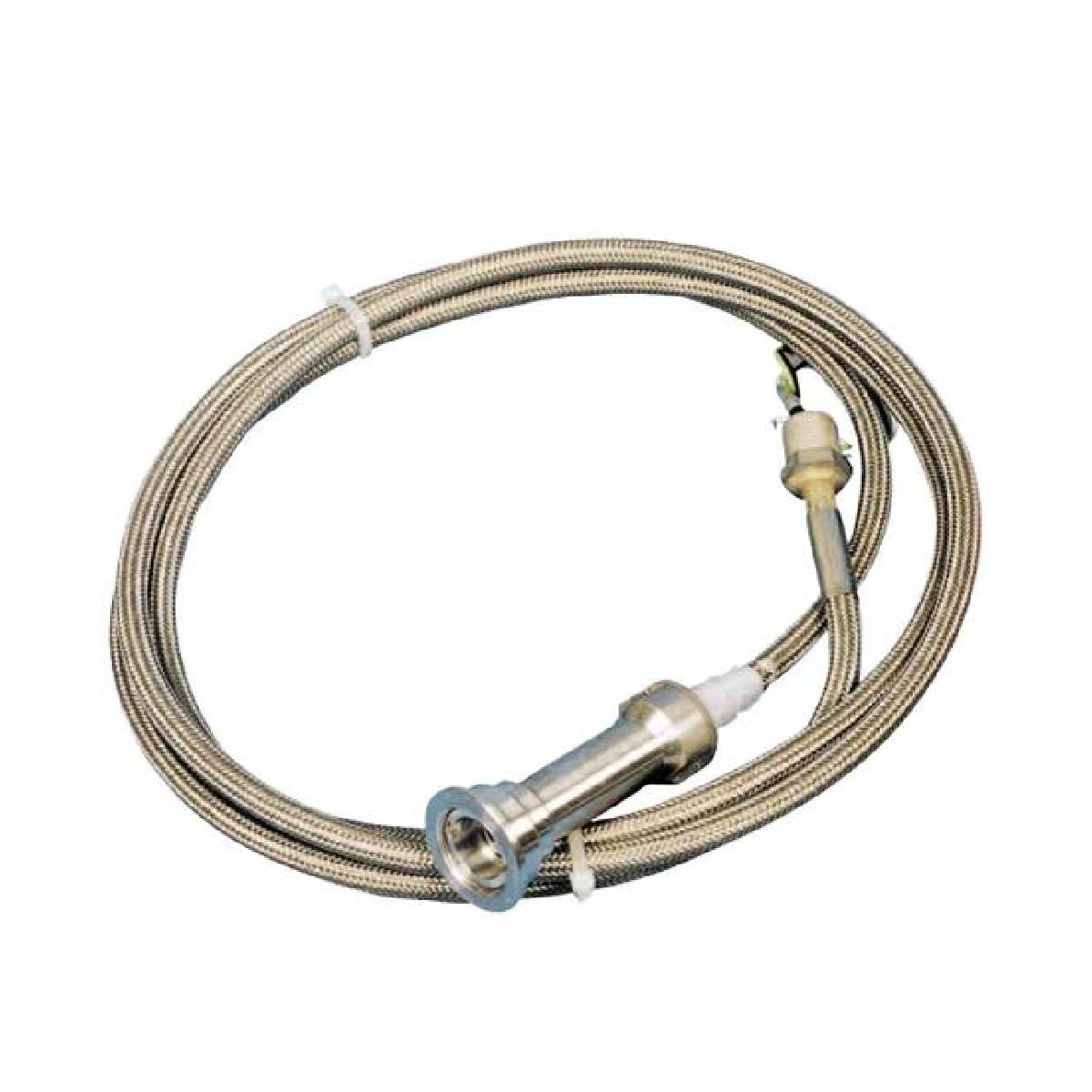

كاشف لهب توربين الغاز هانيويل LG1093AC01

تبقى فقط 1 عنصر/عناصر في المخزون

الشركة المصنعة: Honeywell
رقم المنتج: LG1093AC01
Country of origin:الولايات المتحدة
نوع المنتج: كاشف اللهب
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 910ج
Dimensions: 15 x 15 x 10 cm
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

جهاز Honeywell LG1093AC01 هو كاشف لهب يعمل بالأشعة فوق البنفسجية (UV) مصمم لأنظمة مراقبة لهب التوربينات الغازية. يقوم الجهاز بالكشف عن الأشعة فوق البنفسجية المنبعثة من لهب الهيدروكربون وينقل إشارة عالية السرعة للدلالة على وجود لهب أو عدم وجود لهب. باستخدام حساس أنبوب فوتوتيوب من نوع Geiger Mueller، يتميز الكاشف بأنه مقاوم لأشعة الشمس ويتحمل إشعاع الجسم الأسود. يُستخدم على نطاق واسع في توربينات الغاز التابعة لشركة جنرال إلكتريك والمرخصة من قبلها لتوليد الطاقة وتشغيل الضواغط، ويوفر حساسية عالية مع أوقات استجابة نموذجية تبلغ 0.1 ثانية لوجود اللهب.

الميزات

حساس أنبوب فوتوتيوب من نوع Geiger Mueller يكتشف الأشعة فوق البنفسجية في النطاق الطيفي من 180 إلى 260 نانومتر
تصميم مقاوم لأشعة الشمس ويتحمل إشعاع الجسم الأسود
حساسية عالية مع وقت استجابة نموذجي 0.1 ثانية لوجود اللهب ووقت استجابة أقصى 0.2 ثانية لفقدان اللهب
عمر تخزين لمدة عامين ومتوسط زمن بين الأعطال (MTBF) يبلغ 10,000 ساعة
قدرة على نقل الإشارة لمسافة طويلة من الحساس إلى المضخم تصل إلى 330 متر (1000 قدم)
نافذة عرض محكمة مقاومة للضغط حتى 428 مليبار (6.3 رطل/بوصة²)
كابل مدرع مدمج بطول 9 أقدام (2.7 متر) وموصلين

التطبيقات

توربينات الغاز الثقيلة من جنرال إلكتريك (والمرخصة من قبلها)
مراقبة لهب توربينات الغاز لتوليد الطاقة
تركيبات توربينات الغاز في الضواغط الصناعية

المواصفات الفنية

المعلمة	المواصفة
الشركة المصنعة	Honeywell
رقم المنتج	LG1093AC01
نوع المنتج	كاشف لهب LG
نوع الحساس	أنبوب فوتوتيوب من نوع Geiger Mueller
النطاق الطيفي	من 180 إلى 260 نانومتر
نطاق درجة حرارة التشغيل	-40 إلى 176 درجة مئوية
طول الكابل	9 أقدام (2.7 متر)
نوع الكابل	كابل مدرع بموصلين
أبعاد الحافة	قطر خارجي 1.73 بوصة وعرض الحافة 0.14 بوصة
تصنيف ضغط نافذة العرض	428 مليبار (6.3 رطل/بوصة²)
الجهد المطلوب للتشغيل	لا
وقت استجابة وجود اللهب	0.1 ثانية نموذجية
وقت استجابة فقدان اللهب	0.2 ثانية كحد أقصى
متوسط زمن بين الأعطال (MTBF)	10,000 ساعة
أقصى مسافة تشغيل	حتى 330 متر (1000 قدم) من الحساس إلى المضخم
توافق مخرجات الأجهزة	وحدات مضخم سلسلة EG1033 فقط
الوزن	0.91 كجم

إرشادات التثبيت

توافق المضخم: مخرجات الأجهزة مصممة حصريًا للاتصال بوحدات مضخم سلسلة Honeywell EG1033 (EG1033AA، EG1033AB، EG1033AC).
الأسلاك والمسافة: تأكد من توجيه كابل المدرع المرفق ذو الموصلين بشكل صحيح. يمكن أن تمتد المسافة بين الحساس والمضخم حتى 330 متر (1000 قدم).
تصنيف الضغط: تحقق من أن ظروف العملية عند واجهة العرض لا تتجاوز تصنيف النافذة البالغ 428 مليبار (6.3 رطل/بوصة²).
التركيب في المناطق الخطرة: راعِ جميع القوانين المحلية ومتطلبات تصنيف المناطق عند التثبيت في بيئات قابلة للانفجار.
ملاحظة استثناء منخفض أكسيد النيتروجين (Low-NOx): قد لا تعمل كواشف سلسلة LG1093 القياسية كما هو متوقع على توربينات الغاز GE/NP DLE (جاف منخفض أكسيد النيتروجين)؛ تتطلب هذه التطبيقات أنواعًا متخصصة مختارة مسبقًا.

الامتثال والشهادات

CE / ATEX: EEx d IIA T3 أو EEx d IIC T3، المنطقة 1 و2 (التوجيه 94/9/EC، EMC 89/336/EEC، LVD 73/23/EEC)
Factory Mutual (FM): الفئة I، القسم 1 و2، المجموعات B وC وD

Product Image	Model Number / Title	Condition	Availability	Action
	كاشف اللهب هانيويل LG1093AC05 LG1093	Original New	In Stock	View Details

Key Features:

#Flame Detectors

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

What spectral range does the flame sensor detect?

The sensor phototube detects ultraviolet radiation within the 180 to 260 nm spectrum.

Which amplifier modules are compatible with this detector?

The hardware outputs are compatible exclusively with Honeywell EG1033 series amplifier modules, such as EG1033AA, EG1033AB, and EG1033AC.

What is the typical response time for flame detection?

The detector provides a typical Flame Present Response Time of 0.1 seconds and a maximum Flame Loss Response Time of 0.2 seconds.

Can this detector be used on GE DLE gas turbines?

Standard LG1093 series flame detectors may not operate as expected on GE/NP DLE (Low-NOx) turbines, which require specialized pre-selected units.

الشحن السريع العالمي

التوصيل العادي: من 4 إلى 6 أيام عمل عبر DHL وFedEx وUPS.
الشحن السريع: شحن في نفس اليوم للطلبات المتوفرة في المخزون والمقدمة قبل الساعة 2:00 ظهرًا (بتوقيت GMT+8).
تغطية عالمية: نخدم أكثر من 150 دولة، بما في ذلك التوصيل السريع إلى السعودية والإمارات.

الإرجاع والضمان

ضمان لمدة 30 يومًا: يتم قبول الإرجاع للمنتجات المتوفرة في المخزون في عبوتها الأصلية المختومة من المصنع.
ضمان لمدة 12 شهرًا: كل مكون صناعي مدعوم بضماننا الفني المهني.

يتم معالجة الطلبات وتسليمها من الاثنين إلى الجمعة (باستثناء العطلات الرسمية).

للاطلاع على الأهلية الكاملة، ورسوم إعادة التخزين، وتفاصيل الإرجاع الدولي، يرجى مراجعة موقعنا الرسمي سياسة الاسترداد والإرجاع .
