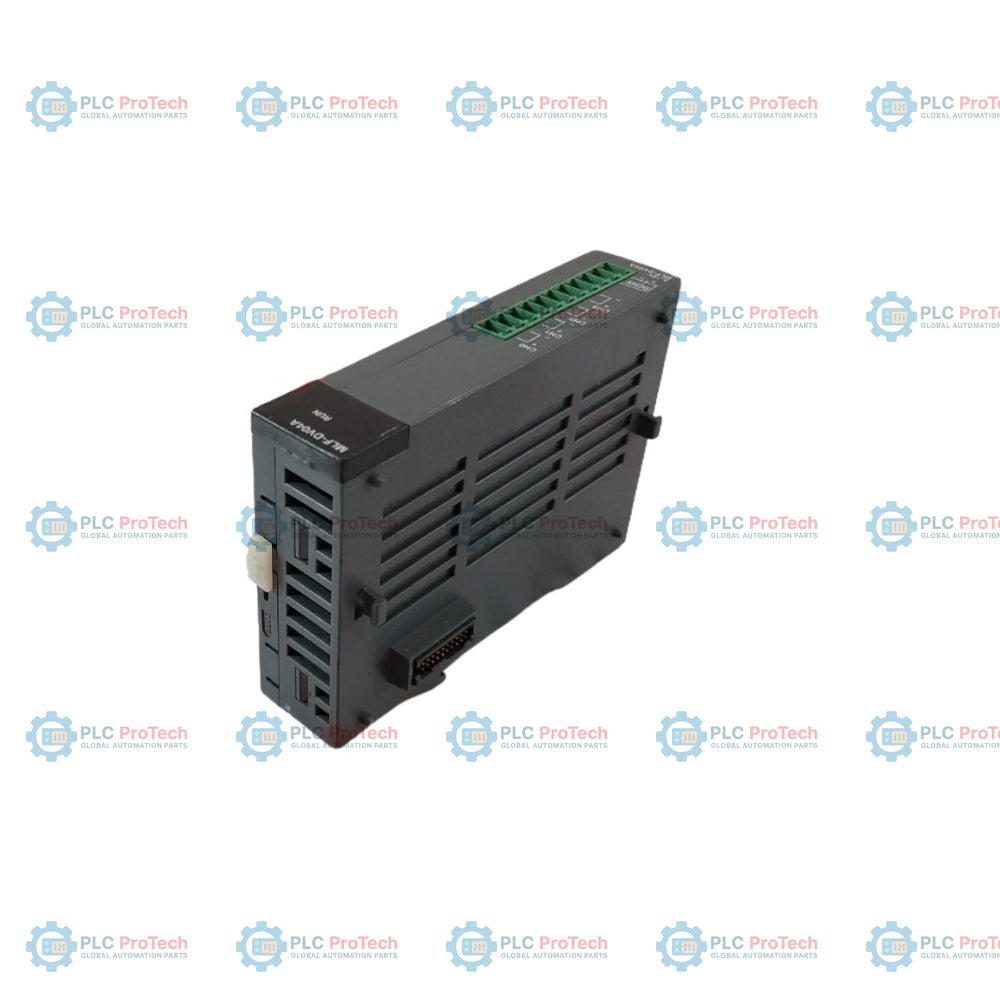

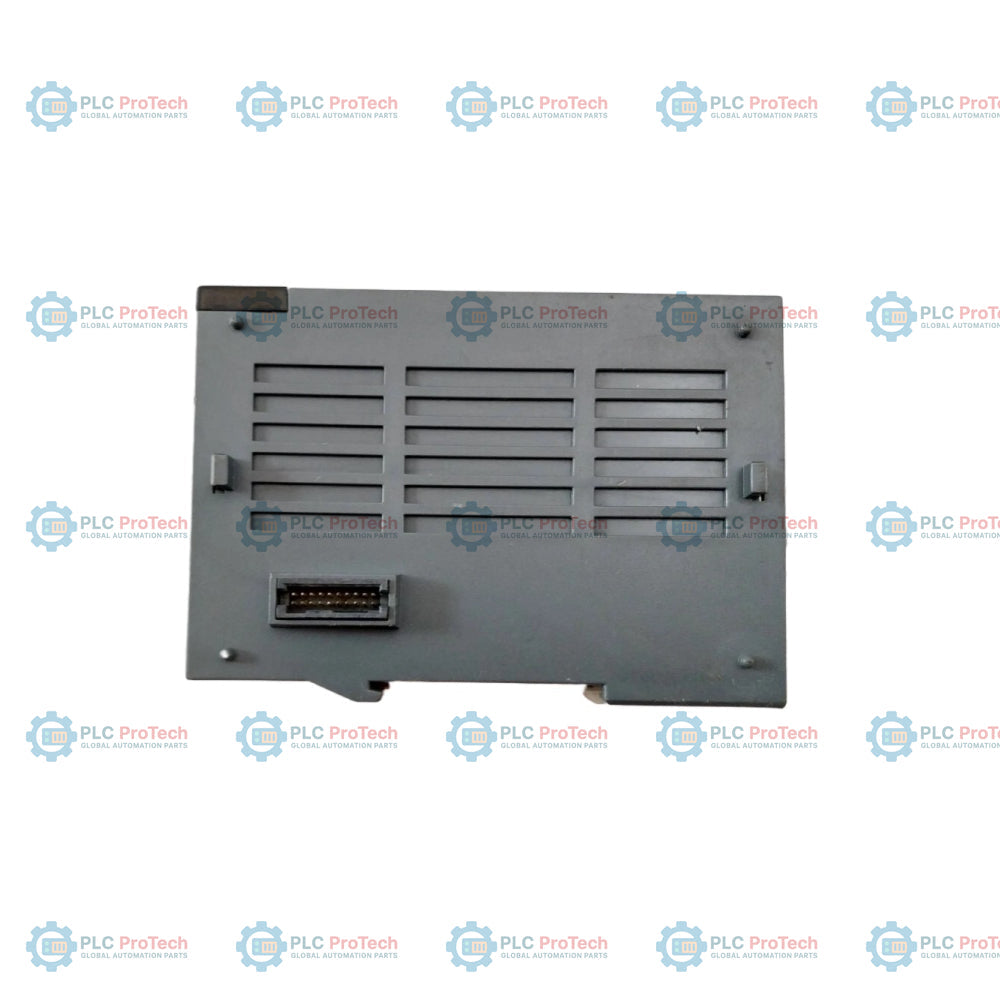

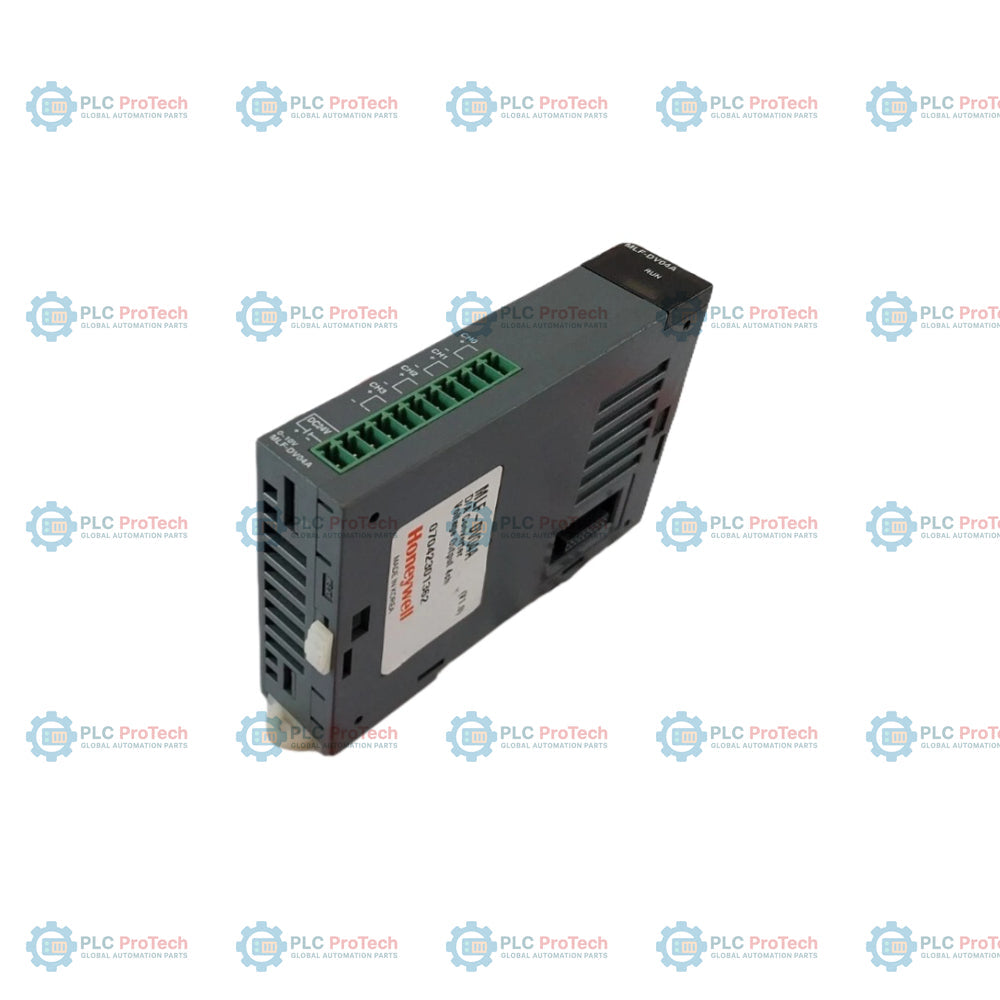

وحدة الخرج التناظري MasterLogic 50 MLF-DC04C من Honeywell

SKU MLF-DC04C

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Honeywell
رقم المنتج: MLF-DC04C
Origin الولايات المتحدة
نوع المنتج: وحدة إخراج تماثلي
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 0.118 kg
Dimensions: 7 سم × 14 سم × 14.5 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

Product Description

الوصف

‏Honeywell MLF-DC04C هي وحدة إخراج تيار تناظري مكوّنة من 4 قنوات وعالية الدقة، مصممة للتحكم في العمليات الصناعية وتوليد الإشارات ضمن منصة Honeywell MasterLogic 50 (ML50) وأنظمة التوسعة ControlEdge PLC.

توفر الوحدة أربع قنوات إخراج تيار عالية الدقة تعمل عبر حلقات تيار قياسية DC من 4 إلى 20 mA وDC من 0 إلى 20 mA. وبفضل دقة تحويل ثنائية تبلغ 16 بت (بيانات فعالة 14 بت) وسرعة تحويل تبلغ 1.0 ms لكل قناة، توفر Honeywell MLF-DC04C إشارات تحكم سريعة ومستقرة إلى الأجهزة الميدانية اللاحقة مثل موضعات صمامات التحكم، ومحركات التردد المتغير، والمشغلات، والمؤشرات التناظرية.

يعمل بتخصيص ثابت يبلغ 64 نقطة إدخال/إخراج، ويضم عزلًا باستخدام مقارنات ضوئية بين أطراف إخراج المجال ومصدر طاقة منطق اللوحة الخلفية لحماية إلكترونيات النظام من العابرَات الكهربائية. وتُنظَّم توصيلات الأسلاك الخارجية باستخدام كتلة طرفية قابلة للإزالة مكوّنة من 11 نقطة، مما يسهّل تركيب الوحدة والصيانة الميدانية الدورية.

الميزات

يوفر 4 قنوات إخراج تيار تناظري عالية الدقة، قابلة للتهيئة لنطاقي التشغيل DC 4 إلى 20 mA وDC 0 إلى 20 mA.
يوفر دقة تحويل ثنائية تبلغ 16 بت (1/16,000 خطوة)، ما ينتج عنه مستوى دقة للتيار يبلغ 1.0 uA للحلقات من 4 إلى 20 mA و1.25 uA للحلقات من 0 إلى 20 mA.
ينفذ تحويلًا سريعًا من رقمي إلى تناظري بمعدل 1.0 ms لكل قناة.
يدعم أوضاعًا قابلة للتهيئة لتمثيل البيانات الرقمية: القيمة غير الموقعة، والقيمة الموقعة، والقيمة الدقيقة، والقيمة المئوية.
يضم عزلًا باستخدام مقارنات ضوئية بين أطراف إدخال/إخراج المجال ومصدر تغذية وحدة التحكم.
يوصل الأسلاك الميدانية عبر واجهة كتلة طرفية مكوّنة من 11 نقطة.
يحافظ على دقة إشارة معايرة ضمن +-0.2 بالمائة عند درجات حرارة محيطة تبلغ 25 degC (+-5 degC).
يشغل تخصيصًا ثابتًا يبلغ 64 نقطة إدخال/إخراج في تكوين الرف الأساسي.

التطبيقات

تشغيل عناصر التحكم النهائية: قيادة موضعات المداخل التناظرية لصمامات التحكم، والمخمدات، ومحركات السرعة المتغيرة في الحلقات الآلية.
إعادة إرسال الإشارة: تحويل متغيرات وحدة التحكم الداخلية إلى إشارات تيار قياسية بقيم 4-20 mA أو 0-20 mA لأجهزة تسجيل المخططات، وأجهزة القياس الرقمية اللوحية، ووحدات المراقبة الخارجية.
التكامل مع أنظمة DCS والأنظمة الفرعية: تكامل وحدات تحكم MasterLogic 50 / ‏ControlEdge PLC مع المعدات الميدانية التابعة لجهات خارجية والتي تتطلب مداخل تيار تناظرية منظمة.

المواصفات الفنية

المعلمة	المواصفات
رقم الطراز	MLF-DC04C
نوع المنتج	وحدة الإخراج التناظري
المنصة / السلسلة	MasterLogic 50 (ML50) / ‏ControlEdge PLC
قنوات الإخراج	4 قنوات لكل وحدة
نطاقات الخرج التناظري	4 إلى 20 mA DC، و0 إلى 20 mA DC
دقة البيانات الرقمية	قيمة ثنائية من 16 بت (بيانات فعّالة من 14 بت؛ دقة 1/16,000)
دقة خرج التيار	1.0 µA (عند 4 إلى 20 mA)، و1.25 µA (عند 0 إلى 20 mA)
سرعة التحويل	1.0 ms لكل قناة
دقة الخرج (25 درجة مئوية ±5 درجات مئوية)	±0.2% أو أقل
دقة الخرج (من 0 إلى 55 درجة مئوية)	±0.3% أو أقل
أوضاع البيانات الرقمية	غير موقعة (0-16000)، موقعة (-8000 إلى 8000)، دقيقة (4000-20000 / 0-20000)، مئوية (0-10000)
طريقة العزل	عزل بواسطة قارنة ضوئية بين طرف الإدخال/الإخراج وطاقة PLC (غير معزول بين القنوات)
توصيل الأطراف	كتلة توصيل ذات 11 نقطة
نقاط الإدخال/الإخراج المشغولة	64 نقطة ثابتة
استهلاك الطاقة الداخلي	5V DC عند 75 mA، و24V DC عند 170 mA
وزن الوحدة	118 g

التوصيلات / الواجهات

الواجهة	الوظيفة
كتلة توصيل ذات 11 نقطة	واجهة توصيل الأسلاك الحقلية لأربع قنوات خرج تيار ومسارات الرجوع المشتركة
واجهة ناقل اللوحة الخلفية	واجهة الاتصال والطاقة الداخلية إلى الوحدة الأساسية MasterLogic 50

إرشادات التركيب

أوقف تشغيل جميع مصادر طاقة النظام قبل تركيب الوحدة أو إزالتها من الوحدة الأساسية.
حاذِ الوحدة مع فتحة الدليل في القاعدة واضغط بثبات حتى يتعشق لسان القفل بإحكام.
تحقق من أن أسلاك الإشارة المتصلة بكتلة التوصيل ذات 11 نقطة مقشّرة ومثبتة بإحكام لمنع حدوث دوائر قصر.
مرّر كابلات الخرج التناظري بعيدًا عن خطوط التيار المتردد ذات الجهد العالي لمنع اقتران الضوضاء الكهرومغناطيسية.
صِل تدريع الكابل بطرف التأريض عند أحد طرفي الحلقة فقط.

إرشادات التهيئة

افتح برنامج ControlEdge Builder أو MasterLogic للبرمجة وعيّن MLF-DC04C إلى فتحة الحامل المخصصة لها.
اختر نطاق خرج التيار المطلوب (DC من 4 إلى 20 mA أو DC من 0 إلى 20 mA) لكل قناة.
اضبط تنسيق البيانات الرقمية (غير موقعة أو موقعة أو دقيقة أو مئوية) بما يتوافق مع بنية برنامج المنطق.
نزّل تهيئة الأجهزة إلى وحدة التحكم وتحقق من حالة مؤشرات LED في الوحدة.

توصيات التشغيل الأولي

شغّل نظام وحدة التحكم وتأكد من أن مؤشر LED للمسح في الوحدة يومض باللون الأخضر.
أجبِر القيم المنخفضة والمتوسطة والعالية في ذاكرة المنطق، وقِس مخارج التيار الفعلية عند كتلة التوصيل باستخدام مقياس معاير.
تحقق من استجابة الخرج عند 0% و50% و100% من المجال (مثلًا 4 mA و12 mA و20 mA) للتأكد من خطية الحلقة.

توصيات الاستبدال

ضع وحدة التحكم الرئيسية في وضع STOP أو اعزل أجهزة الحقل المتصلة قبل إجراء الصيانة.
افصل الطاقة الرئيسية عن الحامل وافصل كتلة التوصيل ذات 11 نقطة عن الوحدة.
حرّر مشبك التثبيت واسحب الوحدة مستقيمًا إلى الخارج من الفتحة.
أدخل وحدة MLF-DC04C البديلة في موضعها، وأعد توصيل كتلة التوصيل، وأعد تشغيل النظام، وتحقق من معلمات التهيئة.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the Honeywell MLF-DC04C analog output module?

The Honeywell MLF-DC04C is a 4-channel analog current output module for MasterLogic 50 controllers, designed to convert 16-bit digital control values into regulated DC 4 to 20 mA or DC 0 to 20 mA current signals to drive actuators, control valves, and signal conditioning equipment.

What signal ranges and conversion resolutions are supported by the Honeywell MLF-DC04C?

The Honeywell MLF-DC04C supports selectable DC 4 to 20 mA and DC 0 to 20 mA output ranges with a 16-bit binary conversion resolution (1/16,000 steps). This yields a fine current resolution of 1.0 uA for 4 to 20 mA loops and 1.25 uA for 0 to 20 mA loops.

What digital data formats can be configured for the Honeywell MLF-DC04C module?

The Honeywell MLF-DC04C allows configuration in four digital data modes: Unsigned Value (0 to 16,000), Signed Value (-8,000 to 8,000), Precise Value (4,000 to 20,000 for 4-20 mA or 0 to 20,000 for 0-20 mA), and Percentile Value (0 to 10,000).

How are electrical noise and field isolation managed on the Honeywell MLF-DC04C?

The Honeywell MLF-DC04C utilizes photo-coupler isolation to separate the field I/O terminals from the internal PLC logic power supply, protecting system electronics from external surges and electrical noise, though individual channels share a common ground reference.
