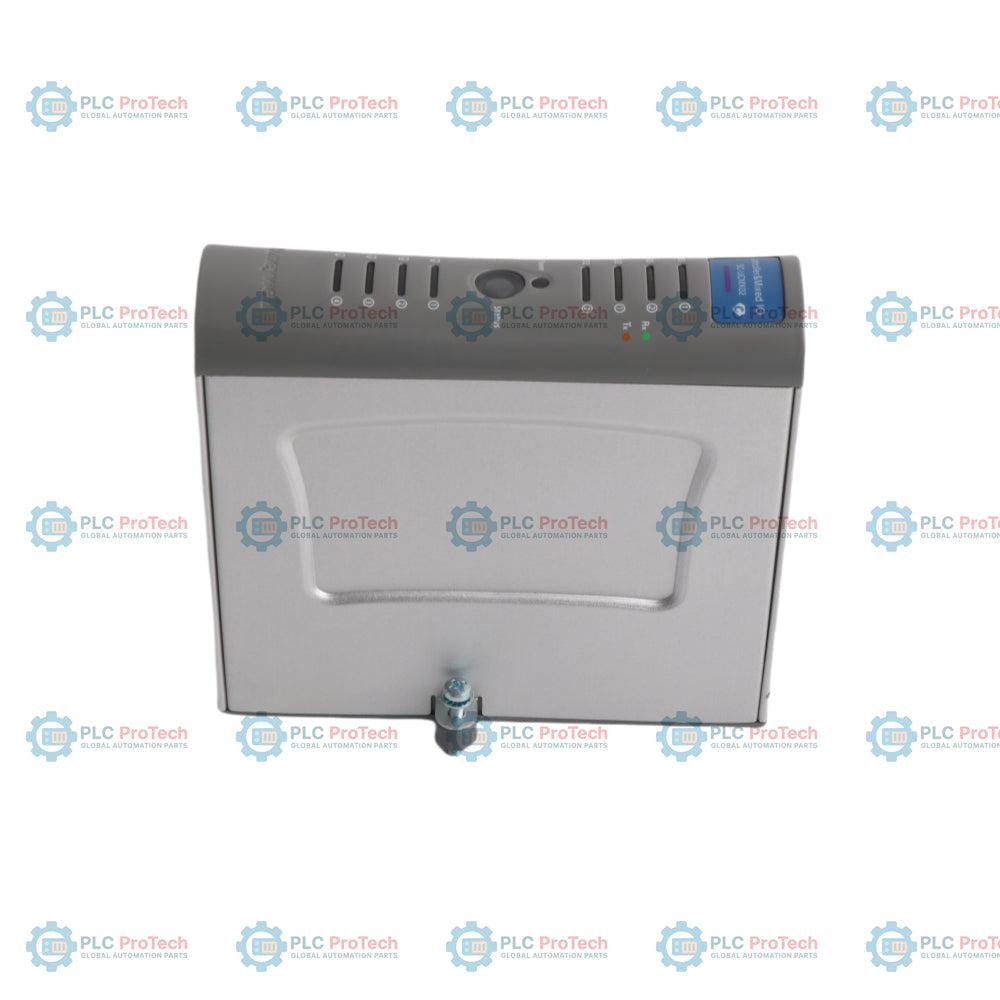

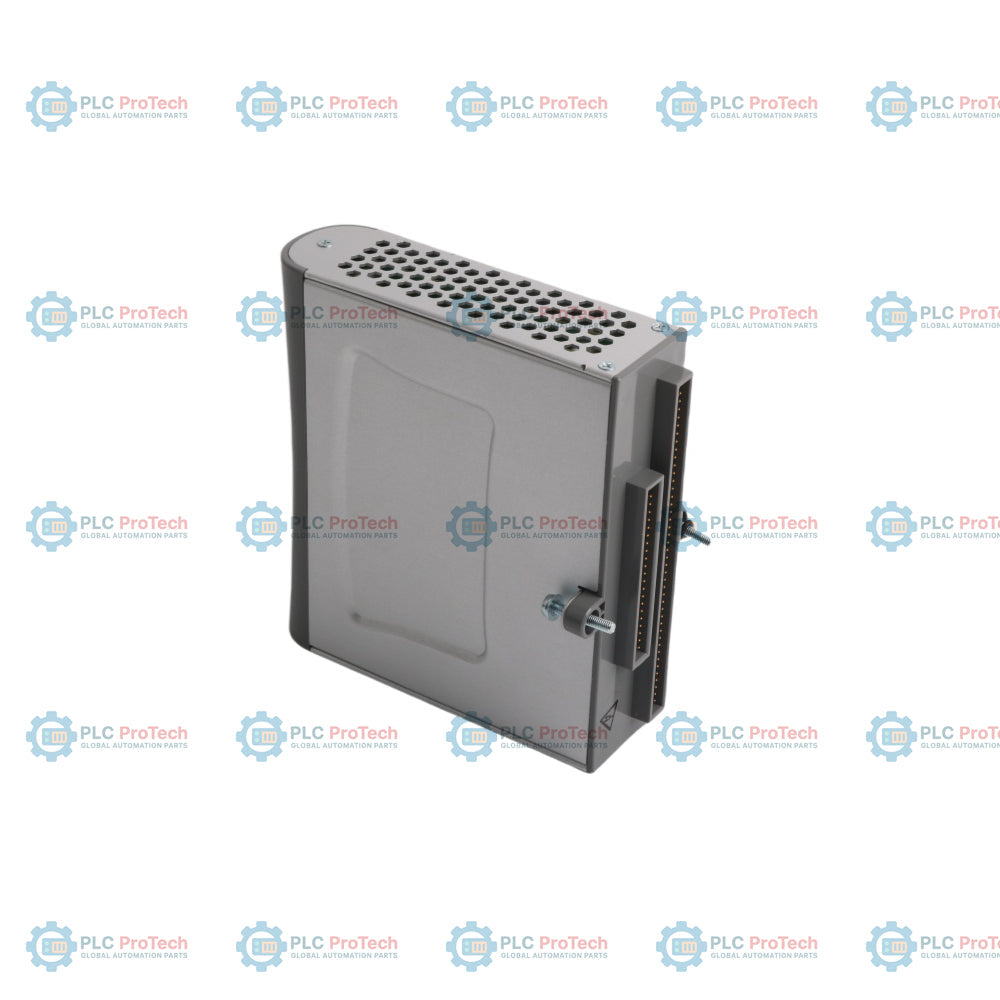

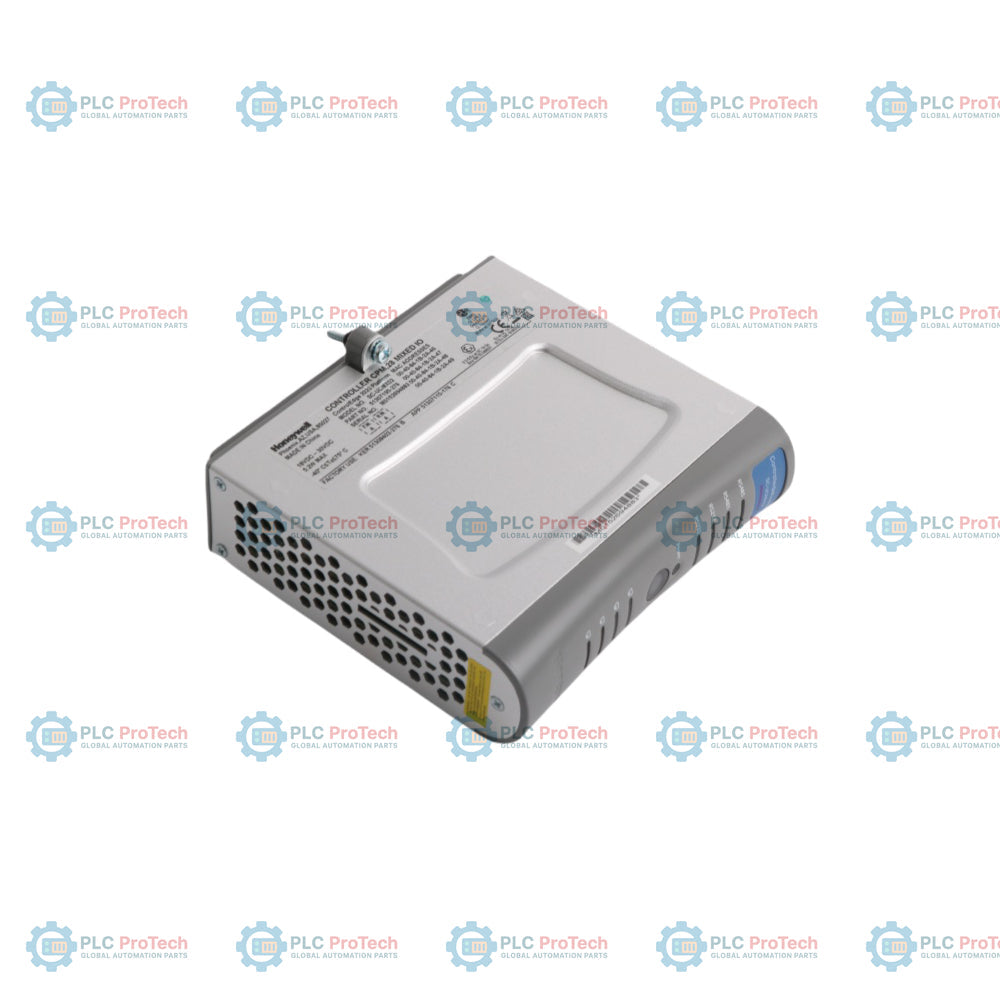

وحدة تحكم غير زائدة عن الحاجة ControlEdge 2020 من Honeywell ‏SC-UCMX02 51307195-276

الوصف

Honeywell SC-UCMX02 51307195-276 هو متحكم عمليات معياري وقابل للتوسع، صُمم لتطبيقات الأتمتة والتحكم عن بُعد. وبفضل معالج ARM Cortex-A9 ثنائي النواة و32 بت الذي يعمل بتردد 667 MHz، يوفر معالجة مدمجة واتصالات مباشرة بالأجهزة الحقلية من خلال 28 قناة إدخال/إخراج مختلطة مدمجة. يشتمل المتحكم SC-UCMX02 غير الزائد عن الحاجة على ذاكرة DRAM بسعة 256 MB، وذاكرة Flash بسعة 256 MB، وذاكرة غير متطايرة بسعة 4 Mbits لا تعتمد على البطارية. تدعم منافذ الاتصال التسلسلية وEthernet المدمجة البروتوكولات الصناعية القياسية، بما في ذلك Modbus وDNP3 وHART-IP وIEC 60870-5-104 وMQTT/Sparkplug. وقد صُممت الوحدة للعمل في البيئات التشغيلية النائية القاسية، إذ تعمل ضمن نطاق درجات حرارة موسع من -40 درجة مئوية إلى 75 درجة مئوية، مع تجميعات مطلية بطبقة واقية وحماية من الجهود العابرة على جميع قنوات الإدخال/الإخراج ومنافذ الاتصال التسلسلية وEthernet.

الميزات

• المعالج والذاكرة: معالج ARM Cortex-A9 ثنائي النواة (32 بت) بتردد 667 MHz، مع ذاكرة DRAM بسعة 256 MB، وذاكرة Flash بسعة 256 MB، وذاكرة غير متطايرة بسعة 4 Mbits لا تتطلب بطارية احتياطية.
• إدخال/إخراج مختلط مدمج: 28 قناة إدخال/إخراج مدمجة تشمل 8 مداخل تماثلية (HART)، ومخرجين تماثليين (HART)، و10 مداخل رقمية، و6 مخارج رقمية، ومدخلين نبضي/رقميين.
• اتصالات Ethernet: منفذا RJ45 ‏10/100BaseTx وفق ANSI/IEEE 802.3 مع عزل بجهد 1500 فولت RMS وحماية من الجهود العابرة.
• الواجهات التسلسلية: منفذا RS232 (RJ45، اتصال ثنائي الاتجاه بالكامل، حتى 15م) ومنفذا RS485 (أطراف لولبية، اتصال نصف ثنائي الاتجاه بسلكين، حتى 1200م).
• دعم البروتوكولات: يدعم Modbus RTU/ASCII/TCP وEnron Modbus وDNP3 TCP (محطة طرفية/جهاز رئيسي بمستوى 3 فأعلى) وIEC60870-5-104 وMQTT (Sparkplug B) وHART-IP.
• قابلية التوسعة: يدعم ما يصل إلى 30 وحدة إدخال/إخراج توسعية عبر ما يصل إلى 5 صفوف توسعة.
• تسجيل البيانات: تُخزَّن سجلات الأحداث في ذاكرة Flash الداخلية (حتى 200,000 حدث) أو على بطاقة SD اختيارية (حتى 500,000 حدث، وبسعة تصل إلى 32GB من الفئة 6/10).
• هيكل متين: يعمل ضمن نطاق درجات حرارة من -40 درجة مئوية إلى 75 درجة مئوية، مع طلاء مطابق للمعيار ANSI/ISA S71.04 للفئة G3 ومقاومة للاهتزاز وفقًا للمعيار IEC 60068-2-6.

التطبيقات

• التحكم في العمليات بواسطة وحدة طرفية بعيدة (RTU)
• نقل ملكية النفط والغاز والقياس الإلكتروني للتدفق (EFM)
• أنظمة التحكم في رؤوس الآبار وأنظمة الرفع الاصطناعي (الرفع بالمكبس)
• مراقبة خطوط الأنابيب وأتمتة البنية التحتية عن بُعد
• مراقبة الأصول عن بُعد عبر HART-IP وتكامل الأجهزة الميدانية

معلومات الطلب

المواصفات الفنية

التوصيلات/الواجهات

إرشادات التركيب

• التركيب: ركّب الجهاز على سكة DIN قياسية TH35-7.5 بوضع رأسي للحفاظ على الحمل الحراري الطبيعي.
• مصدر الطاقة: وصّل مصدر طاقة خارجي بجهد من 18 إلى 30 فولت تيار مستمر بأطراف الطاقة المخصصة في وحدة التحكم IOTA.
• التأريض والحجب: تأكد من استخدام كابلات محمية لجميع موصلات Ethernet من نوع RJ45، ووصل أسلاك تصريف الهيكل في كتل أطراف RS485 للحد من الضوضاء الكهربائية.
• كبت العابر: يتوفر كبت مدمج للجهد العابر في جميع قنوات الإدخال/الإخراج وواجهات الاتصال.
• كابلات التوسعة: وصّل صفوف الإدخال/الإخراج للتوسعة باستخدام كابلات CAT-5 القياسية الممتدة بين لوحتي النهاية اليسرى واليمنى، وبمسافة قصوى تبلغ 100 متر.

الامتثال والشهادات

• المواقع الخطرة: CSA الفئة I، القسم 2، المجموعات A وB وC وD، T4؛ Ex ec IIC T4 Gc؛ ATEX II 3 G Ex ec IIC T4 Gc؛ IECEx Ex ec IIC T4 Gc
• معايير UL: UL121201، UL 60079-0، UL 60079-7، UL Std. No. 61010-1
• معايير CSA: CAN/CSA-C22.2 No. 213-17، CAN/CSA-C22.2 No. 61010-1-12، CAN/CSA-C22.2 No. 60079-0:15، CAN/CSA-C22.2 No. 60079-7:16، CAN/CSA C22.2 No. 0-10
• معايير ATEX/UKCA: EN IEC60079-0:2018، EN 60079-7:2015+A1:2018
• معايير IEC: IEC 60079-0 (2017)، IEC 60079-7:2017
• توجيهات CE: LVD EN 61010-1 (2010)، EMC EN 61326-1 (2013)
• الشهادة البحرية: Bureau Veritas (BV)، DNV GL
• شهادة الأمان: التوافق مع ISASecure / IEC 62443 (مستوى الأمان 2)
• المعايير البيئية ومعايير البيئة: قابلية الاشتعال UL 94 V-0، وطلاء مطابق للمعيار ANSI/ISA S71.04 من الفئة G3، والاهتزاز وفقًا للمعيار IEC 60068-2-6
