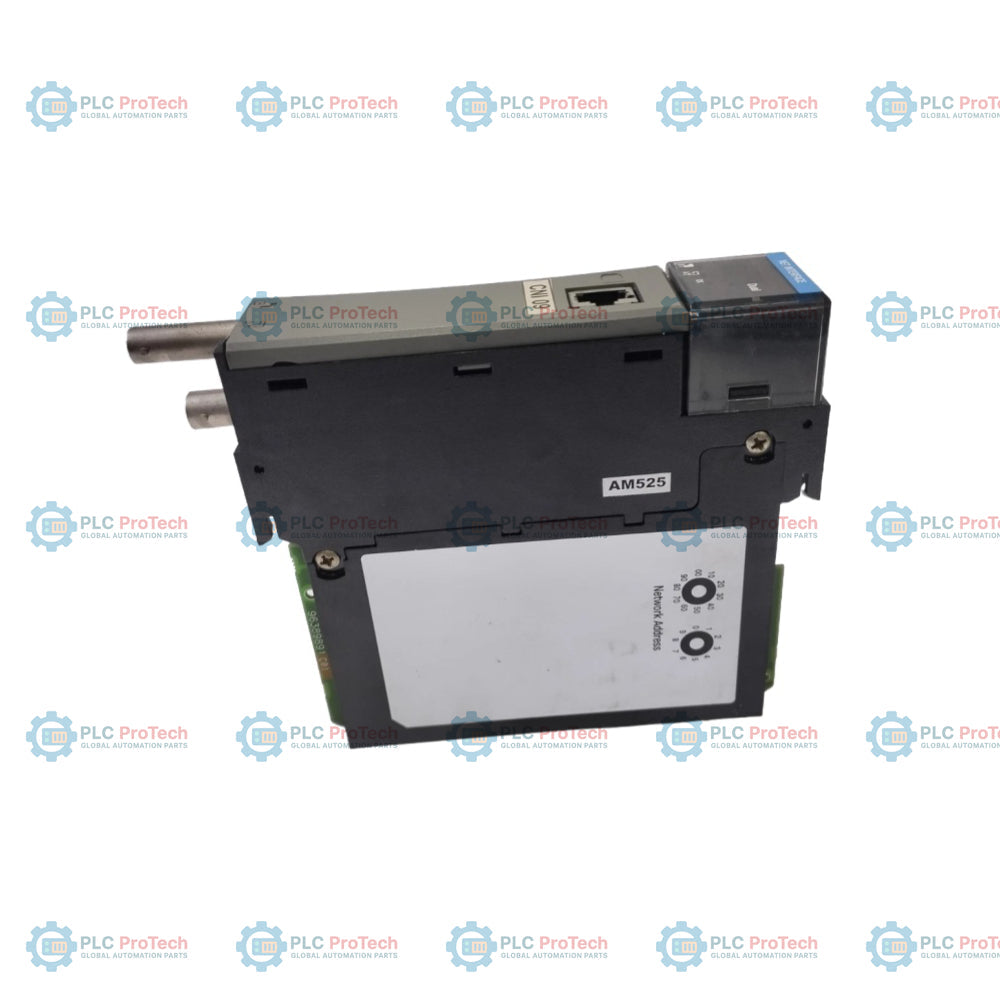

وحدة اتصالات ControlNet زائدة عن الحاجة ‏Honeywell TC-CCR013

يعمل  TC-CCR013 كواجهة ControlNet عالية الأداء ضمن بنية ControlLogix، وقد صُمم خصيصًا للتطبيقات الحرجة التي تتطلب ازدواجية في الوسائط الفيزيائية. وعلى خلاف الوحدات القياسية أحادية القناة، تضمن هذه الواجهة ثنائية الوسائط تدفق البيانات المستمر عبر كابلي الجذع الاحتياطيين (الجذع A والجذع B). وهي تتيح اتصالًا عالي السرعة وحتميًا بين وحدات التحكم، وهياكل الإدخال/الإخراج، وواجهات الإنسان والآلة (HMI) في الشبكات الصناعية المعقدة.

المواصفات الهندسية التفصيلية

• بروتوكول الاتصال: ControlNet (قائم على RG-6 المحوري)

• معدل نقل البيانات: ثابت عند 5 ميجابت/ثانية

• تهيئة الازدواجية: وسيطان (دعم الجذع A والجذع B)

• بنية الاتصال: طوبولوجيا ناقل تستخدم موصلات BNC ونقاط توصيل

• أقصى مسافة للعقدة: إجمالي طول المحور الليفي/المحوري يصل إلى 10 كم

• طول المقطع (المحوري): $1000\text{ م} - (16.3\text{ م} \times [\text{نقاط التوصيل} - 2])$

• سعة المكررات: دعم ما يصل إلى 5 مكررات لكل مسار اتصال

• فرق الوصلة: فرق طول أقصى مسموح به قدره 800 م بين كابلي الجذع الاحتياطيين

• توافق الكابل: RG-6 رباعي التدريع (إصدارات PVC القياسية، والمدرعة، وFEP المصنفة للفراغات، أو المدفونة مع حماية من المياه)

قيود طوبولوجيا الشبكة

التطبيقات الشائعة

• أنظمة التوافرية العالية: تُستخدم في معالجة المواد الكيميائية، وتوليد الطاقة، ومعالجة مياه الصرف الصحي، حيث لا يُسمح بفشل الشبكة.

• البيئات القاسية: تُستخدم في مناطق درجات الحرارة القصوى أو المناطق المسببة للتآكل، مع استخدام كابلات FEP مصنفة للفراغات.

• شبكات الوصول الممتد: تستخدم المكررات والجسور الليفية الضوئية لتمديد المسافات حتى 10,000 متر.

الأسئلة الشائعة الفنية

ماذا يحدث إذا تم فصل الجذع A؟

يتحول  TC-CCR013 تلقائيًا إلى الجذع B دون مقاطعة بيانات العملية. وتراقب الوحدة باستمرار حالة المسارين لضمان أداء حتمي.

هل يمكن استخدام هذه الوحدة مع الألياف الضوئية؟

نعم، فبينما تستخدم الوحدة محوريًا بموصلات BNC بشكل أصلي، يمكنها الاتصال بمقاطع الألياف الضوئية عبر مكررات ControlNet الليفية لتمديد إجمالي مسافة الشبكة إلى 10 كم.
