Honeywell

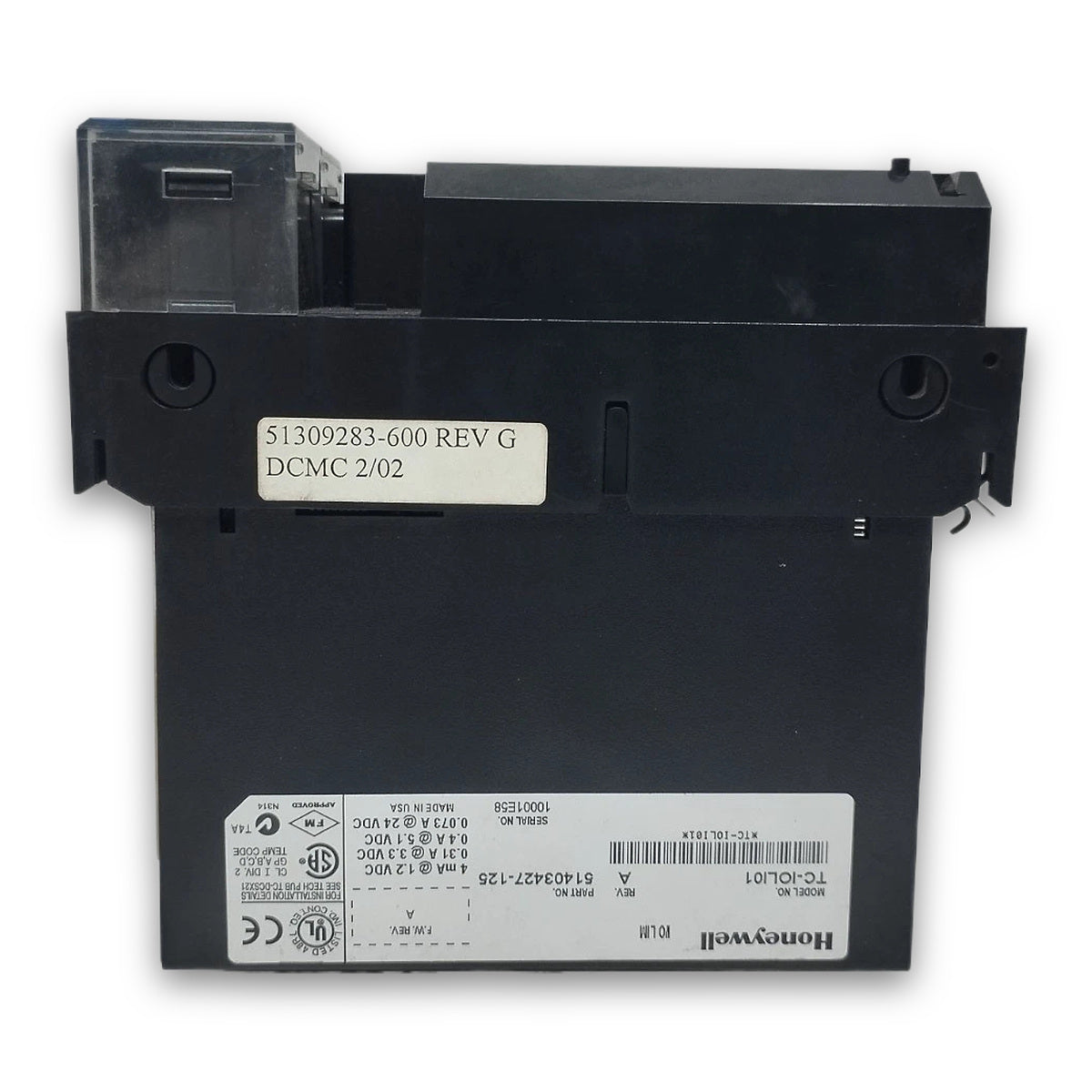

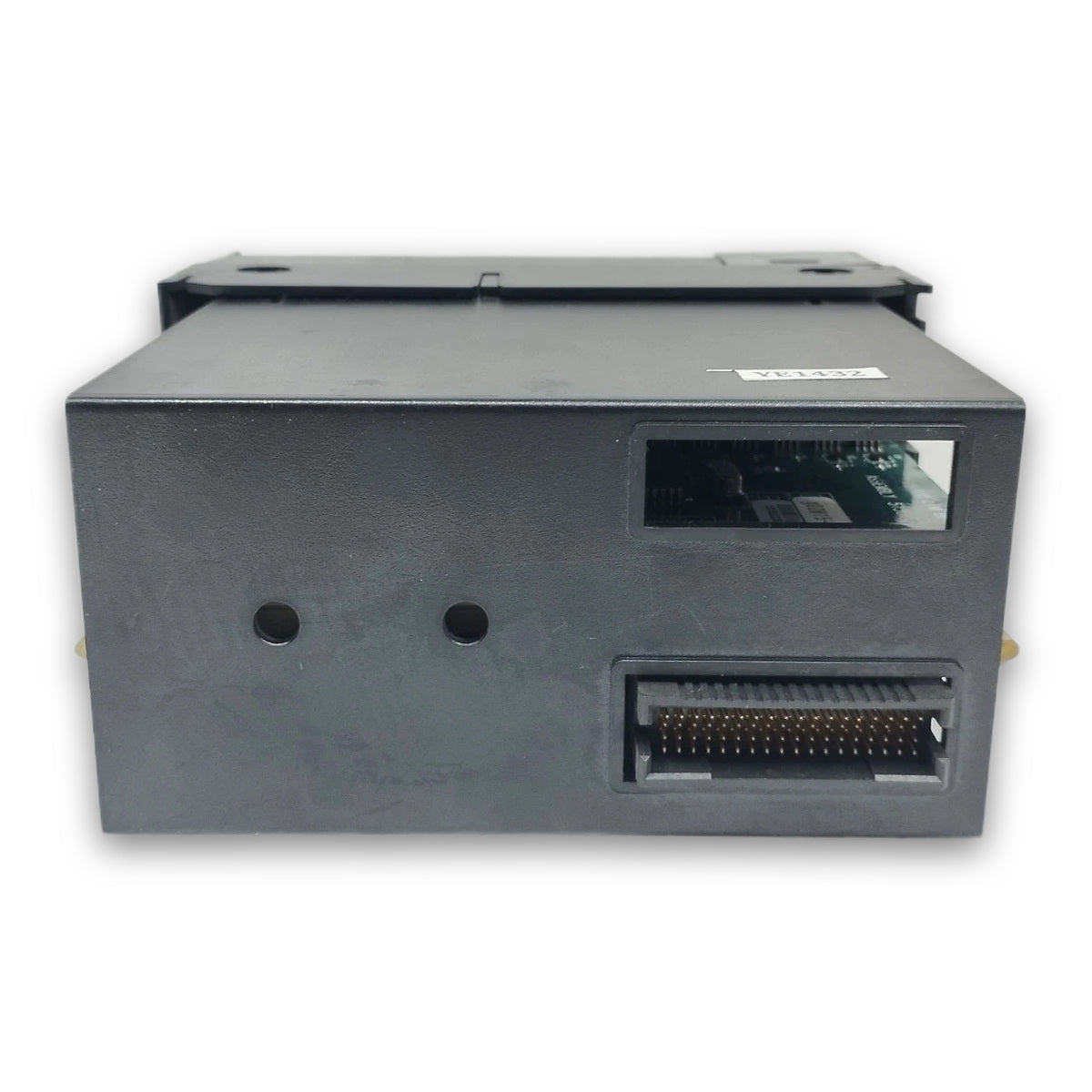

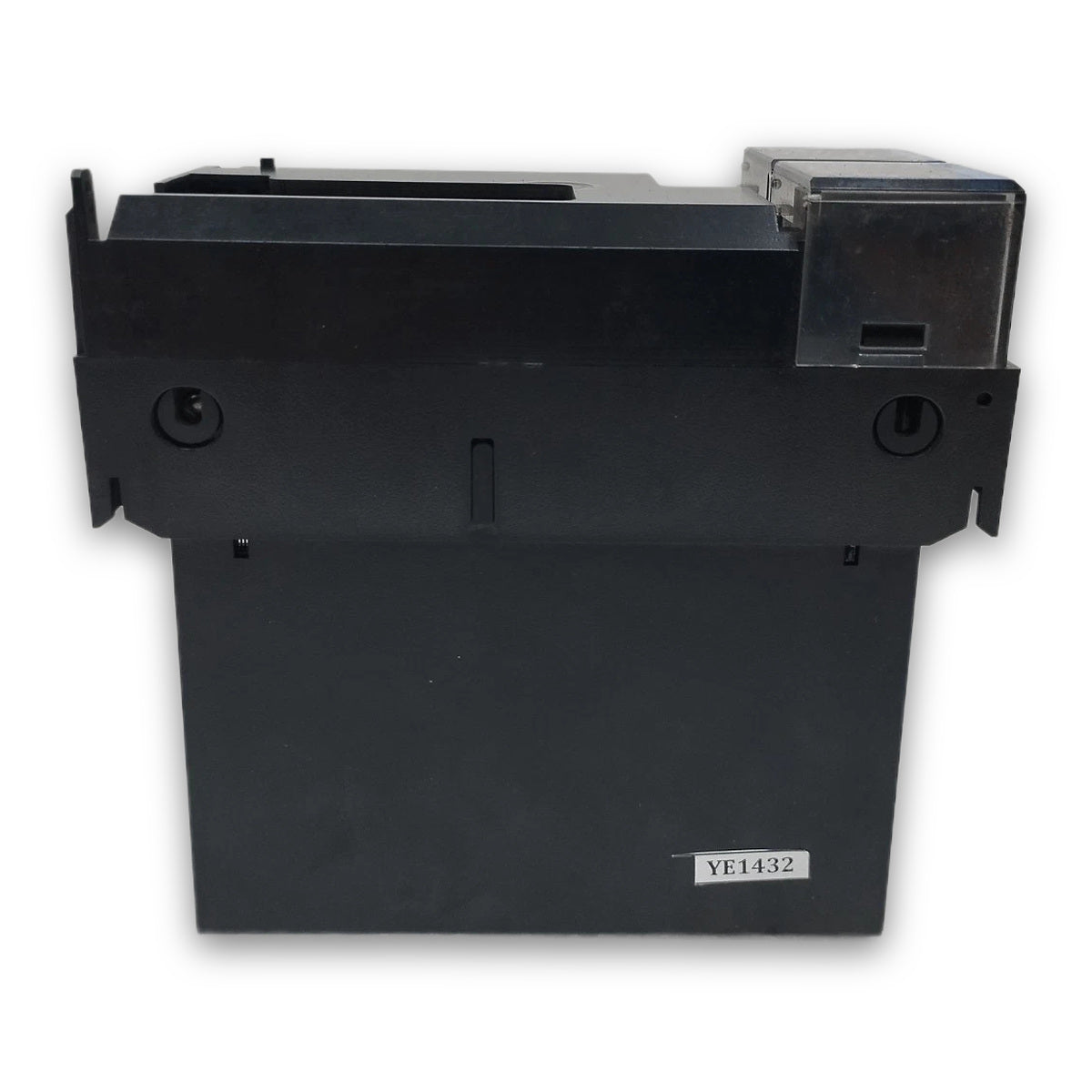

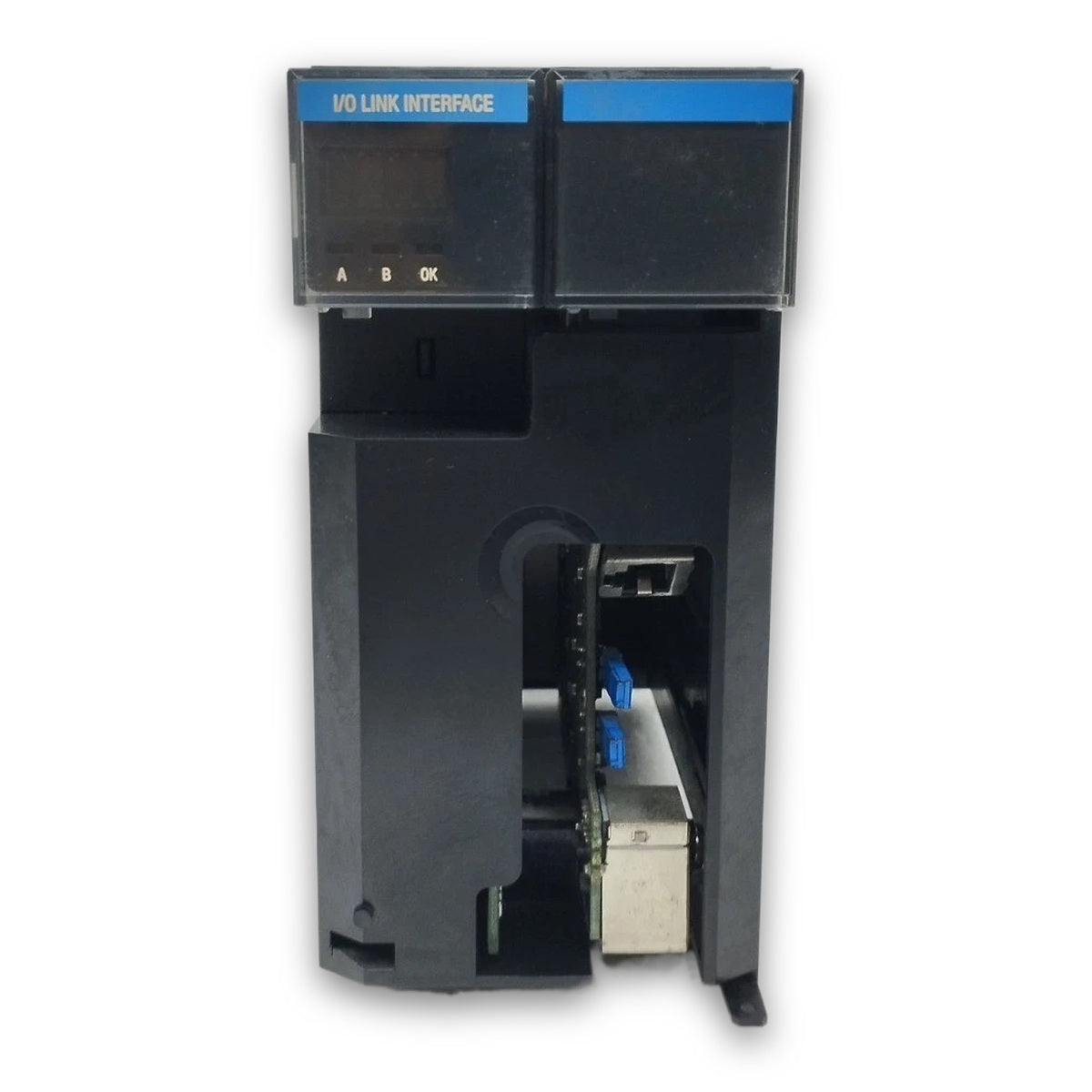

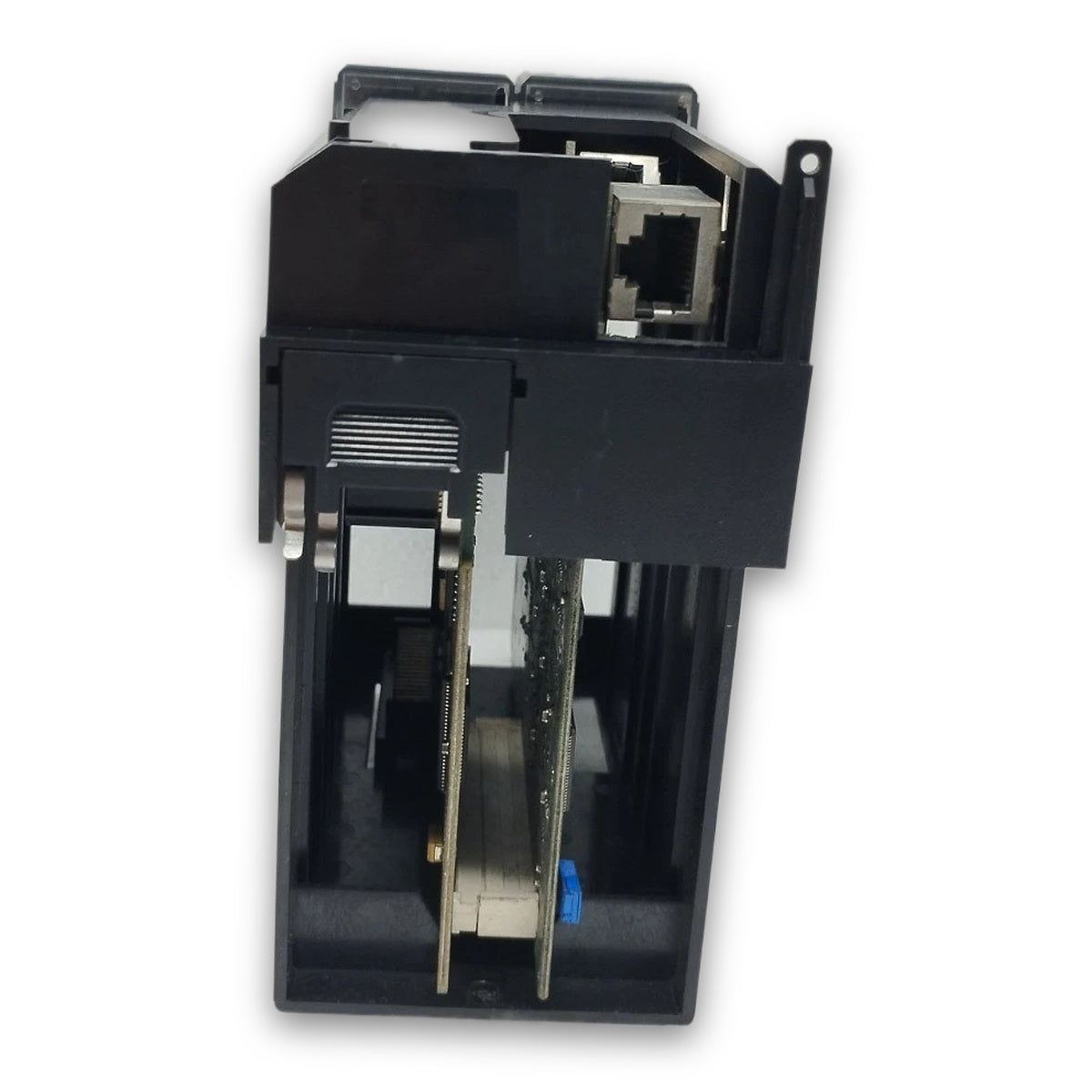

وحدة واجهة ربط الإدخال/الإخراج Honeywell TC-IOLI01 51403427-125 لنظامَي PlantScape وExperion C200

SKU TC-IOLI01 51403427-125

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: Honeywell
  • رقم المنتج: TC-IOLI01 51403427-125
  • Origin الولايات المتحدة
  • نوع المنتج: وحدة الإدخال
  • Barcode: 8537101190
  • الدفع: تحويل بنكي، ويسترن يونيون
  • الوزن: 0.45 kg
  • Dimensions: 7 سم × 14 سم × 14.5 سم
  • ميناء الشحن: شيامن
  • الضمان: 12 شهرًا

Tags

Experion PKS Link Interface Modules
الكمية
Call sales Contact

Product Description

الوصف

إن Honeywell TC-IOLI01 (رقم القطعة 51403427-125) هو وحدة واجهة رابط الإدخال/الإخراج (I/O LIM) مصممة للدمج ضمن بنية التحكم في العمليات Honeywell PlantScape وExperion PKS C200. وتعمل كوحدة واجهة مخصصة لرابط الاتصالات، إذ تنشئ نقلًا حتميًا للبيانات بين اللوحة الخلفية لهيكل معالج التحكم C200 ورفوف هياكل الإدخال/الإخراج الموزعة أو شبكات إنهاء الإدخال/الإخراج الحقلية عبر ناقل I/O Link المخصص.

باعتبارها وحدة اتصال أساسية ضمن بنية وحدة التحكم C200، تدير TC-IOLI01 مسح الإدخال/الإخراج في الوقت الفعلي، وتخزين الإشارات مؤقتًا، وتبادل البيانات عالي السرعة لضمان أداء متسق ومنخفض زمن الاستجابة لحلقات التحكم. وتوجّه الوحدة طاقة التيار المستمر متعددة القضبان مباشرة من اللوحة الخلفية لتشغيل دوائر منطق الاتصالات الداخلية ودوائر مرسلات/مستقبلات الخطوط.

صُممت هذه الأجهزة للعمل في بيئات العمليات الصناعية القاسية، وتتميز بحماية مدمجة وشهادات اعتماد من جهات متعددة للاستخدام في المواقع الخطرة المصنفة، إلى جانب توافقها مع التركيب القياسي في الهياكل. تتيح الوحدة توسيع النظام بسلاسة، مما يسمح لمهندسي العمليات بدمج الأنظمة الفرعية للإدخال/الإخراج المحلية والبعيدة ضمن شبكة تحكم موحدة واحدة.

الميزات

  • واجهة ناقل إدخال/إخراج مخصصة: تتيح اتصالًا عالي السرعة بين معالج التحكم Experion C200 ورفوف الإدخال/الإخراج المتصلة عبر شبكة Honeywell I/O Link.
  • توجيه الإشارات الحتمي: يوفر مسحًا فوريًا للإدخال/الإخراج ومعدل نقل بيانات منخفض التذبذب لحلقات العمليات الحرجة.
  • تزويد الطاقة عبر قضبان خلفية متعددة: يستخدم قضبان طاقة خلفية داخلية (1.2 VDC و3.3 VDC و5.1 VDC و24 VDC) للمعالجة الداخلية وواجهات الاتصال.
  • الامتثال للبيئات الصناعية: معتمد للمواقع الخطرة من الفئة I، القسم 2 (المجموعات A وB وC وD، مع رمز درجة الحرارة T4A).
  • تصميم مدمج في الهيكل: قاعدة تثبيت قياسية بالشقوق، مصممة للتركيب في رفوف هياكل التحكم C200.

التطبيقات

  • أنظمة PlantScape وExperion PKS C200: يربط وحدات التحكم C200 بهياكل الإدخال/الإخراج الموزعة ووحدات إنهاء التوصيلات الحقلية.
  • التحكم الموزّع في العمليات: ينشئ وصلات اتصال عالية السرعة لإدخال/إخراج البيانات عبر خزائن التحكم في العمليات في منشآت الصناعات الكيميائية والتكرير والتصنيع.
  • ترحيل شبكة التحكم القديمة: يعمل كجسر اتصال حيوي لتوسيع رفوف التحكم Honeywell C200 الحالية أو صيانتها.

المواصفات الفنية

عام

المعلمة المواصفات
الشركة المصنّعة Honeywell
رقم الطراز TC-IOLI01
رقم قطعة الشركة المصنّعة للمعدات الأصلية 51403427-125
المراجعة مراجعة الأجهزة A / مراجعة البرامج الثابتة A
نوع المنتج وحدة واجهة I/O Link (I/O LIM)
منصة النظام المستهدف Honeywell PlantScape / Experion PKS C200
بلد المنشأ الولايات المتحدة الأمريكية

التصنيفات الكهربائية

المعلمة استهلاك التيار
دخل اللوحة الخلفية عند 1.2 VDC 0.004 A (4 mA)
دخل اللوحة الخلفية عند 3.3 VDC 0.31 A (310 mA)
دخل اللوحة الخلفية عند 5.1 VDC 0.4 A (400 mA)
دخل اللوحة الخلفية عند 24 VDC 0.073 A (73 mA)

إرشادات التركيب

  1. التحقق قبل التركيب: تأكد من أن رقم جزء الوحدة (51403427-125) يطابق مخططات النظام. افحص موصلات حافة اللوحة الخلفية بحثًا عن أي تلف أو تلوث قبل الإدخال.
  2. عزل الطاقة: تأكد من فصل التغذية عن مصدر طاقة هيكل C200 المستهدف تمامًا قبل إدخال الوحدة أو إخراجها، لمنع العابرَات الكهربائية أو تعطل ناقل اللوحة الخلفية.
  3. تركيب الهيكل: حاذِ حواف بطاقة الوحدة مع موجهات فتحة الهيكل. أدخل الوحدة بثبات في الفتحة حتى يستقر موصل اللوحة الخلفية بالكامل، ثم ثبّت براغي تثبيت الهيكل.
  4. توصيلات I/O Link: صِل كابلات Honeywell المحورية أو ثنائية المحور المعتمدة لـ I/O Link بمنافذ الوحدة. تأكد من تخفيف إجهاد الكابلات وتركيب مقاومات إنهاء الخط المناسبة عند طرفي المقطع.
  5. التأريض والتدريع: حافظ على نظافة توصيلات تأريض الخزانة. تأكد من توصيل تدريع الكابلات المحورية وفقًا لإرشادات المنشور الفني TC-DCSX21 من Honeywell للحد من تداخل EMI/RFI.

بدء التشغيل والاستبدال

توصيات بدء التشغيل

  1. فحص جهد التغذية: تحقق من أن جهود اللوحة الخلفية للهيكل (+1.2 VDC و+3.3 VDC و+5.1 VDC و+24 VDC) ضمن الحدود الاسمية قبل بدء حلقات الاتصال.
  2. تشخيص الوصلة: راقب سجلات حالة نظام المتحكم للتحقق من تعرف شبكة I/O Link على وحدة I/O LIM دون الإبلاغ عن أخطاء الإطارات أو أعلام إعادة محاولة الناقل.

اعتبارات الاستبدال

  1. نسخ المعلمات احتياطيًا: انسخ بيانات تكوين النظام احتياطيًا في Experion Builder قبل استبدال وحدة واجهة نشطة.
  2. مطابقة البرنامج الثابت: تأكد من تطابق أجهزة وحدة الاستبدال وإصدار البرنامج الثابت مع تكوين النظام المستهدف (إصدار البرنامج الثابت A) للحفاظ على توقيت إدخال/إخراج وسلوك شبكة يمكن التنبؤ بهما.

الامتثال والشهادات

  • مدرج في قوائم UL: معدات تحكم صناعية 48RL (مدرج في قوائم UL)
  • معتمد من CSA: معتمد للاستخدام في المواقع الخطرة
  • معتمد من FM: معتمد من Factory Mutual
  • علامة CE: المطابقة الأوروبية
  • RCM / C-Tick: N314
  • تصنيف المواقع الخطرة: الفئة I، القسم 2، المجموعات A وB وC وD؛ رمز درجة الحرارة T4A
  • الوثائق المرجعية: المنشور الفني TC-DCSX21
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
What is the function of the Honeywell TC-IOLI01 module?
The TC-IOLI01 (Part Number 51403427-125) is an I/O Link Interface Module for Honeywell PlantScape and Experion C200 control systems. It interfaces the C200 controller rack backplane with distributed I/O racks over the dedicated I/O Link communication network.
What backplane power rails does the TC-IOLI01 draw from the chassis?
The module draws power across four internal DC rails: 0.004 A @ 1.2 VDC, 0.31 A @ 3.3 VDC, 0.4 A @ 5.1 VDC, and 0.073 A @ 24 VDC.
Is the TC-IOLI01 certified for use in hazardous areas?
Yes. The module is CSA certified, FM approved, and UL listed for Class I, Division 2, Groups A, B, C, and D hazardous locations with a Temperature Code rating of T4A.
Which technical reference guide applies to the TC-IOLI01 installation?
Detailed installation, cable routing, and shielding procedures for the module are specified in Honeywell Technical Publication TC-DCSX21.
