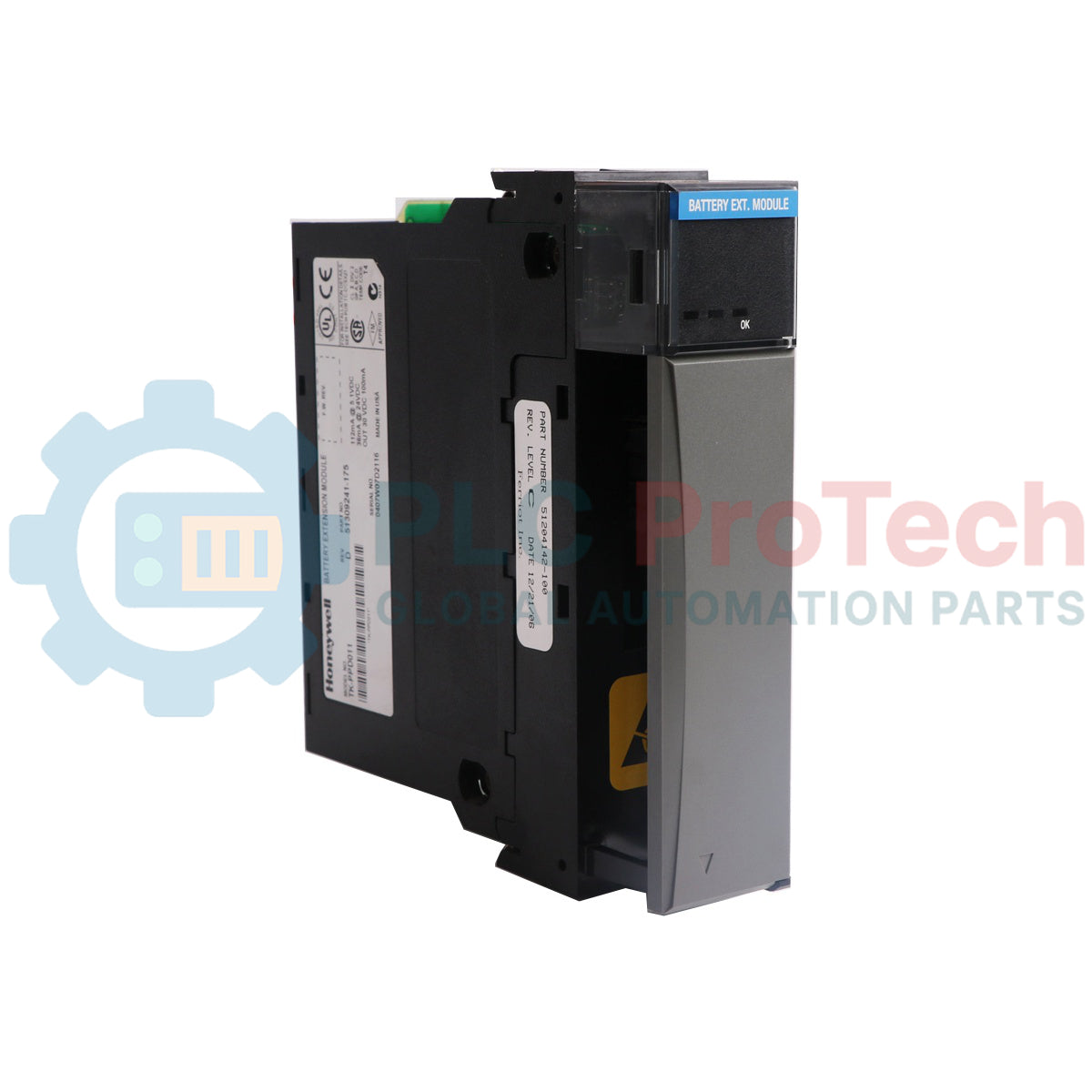

وحدة تمديد البطارية Honeywell TK-PPD011 C200

الوصف

تُعد TK-PPD011 مكون دعم مادي يعمل كوحدة تمديد البطارية (BEM) ضمن بنية نظام التحكم الموزع Honeywell C200 وExperion. توفر هذه الوحدة المساعدة قدرات حفظ طاقة ثانوية من خلال احتوائها على خلايا طاقة قابلة لإعادة الشحن تتصل مباشرة بمعالجات التحكم أو عناصر الذاكرة. من خلال توفير جهد احتفاظ منظم أثناء انقطاعات الطاقة الرئيسية، تمدد وقت احتفاظ الذاكرة المتطايرة إلى ما بعد الحدود القياسية على اللوحة، مما يمنع مسح قواعد بيانات التطبيقات الحرجة، وتكوينات منطق النظام، والمتغيرات أثناء التشغيل. يندمج الجهاز بسلاسة في فتحات الهيكل القياسية، مستمدًا تيار التشغيل الدقيق من قضبان اللوحة الخلفية الداخلية مع تنظيم معايير الشحن بالتقطير للحفاظ على جاهزية الاستعداد طويلة الأمد.

الميزات

• سعة تخزين طاقة ثانوية تمدد معايير احتفاظ الذاكرة للنظام.
• دائرة شحن داخلية تعمل عبر قضبان اللوحة الخلفية للنظام.
• شكل فيزيائي قياسي يسمح بالتركيب المجاور لمعالجات التحكم.
• استهلاك منخفض للتيار الكهربائي النشط.

التطبيقات

• الحفاظ على الذاكرة المتطايرة في هيكل وحدة التحكم المركزية.
• ضمان النسخ الاحتياطي للبيانات غير المتطايرة في وحدات المعالجة الكيميائية الحرجة.
• حماية ممتدة لنظام الاحتفاظ ضمن طبقات أتمتة توليد الطاقة.
• أمان سلامة بيانات الحلقات العملية النفطية والغازية البحرية أثناء دورات نقل الطاقة الرئيسية.

المواصفات الفنية

إرشادات التثبيت

التأريض والتظليل

تحقق من أن رف الهيكل المضيف مؤرض بشبكة تأريض أدوات المصنع الرئيسية عبر هيكل نحاسي صلب منخفض المقاومة. نظف جميع القضبان الهيكلية جيدًا قبل تثبيت الأجهزة لضمان استمرارية التأريض السطحي بشكل صحيح.

المناولة وحماية تفريغ الكهرباء الساكنة

الوحدات الإلكترونية الفرعية داخل هذه الوحدة حساسة للكهرباء الساكنة. يجب على الفنيين ارتداء سوار معتمد ومؤرض بشكل صحيح لتفريغ الكهرباء الساكنة قبل التقاط الأجهزة، أو إدارة إدخال الرف، أو إكمال صيانة الخلية الروتينية.

الإدخال والمحاذاة

تأكد من محاذاة مسارات التوجيه البلاستيكية العلوية والسفلية للهيكل مع حافة بطاقة الوحدة. ادفع الأجهزة إلى الفتحة المخصصة بقوة حتى تستقر موصلات اللوحة الخلفية بالكامل، وشد يدويًا مثبتات التثبيت الميكانيكية المدمجة لمنع الإزاحة تحت الاهتزاز.

فترة الشحن الأولية

عند التثبيت الأولي أو استبدال الوحدة، اسمح للوحة الخلفية للنظام بتوفير تيار شحن بطيء مستمر للوحدة لمدة محددة من قبل الشركة المصنعة لضمان توفر كامل سعة دورة النسخ الاحتياطي قبل اعتماد دوائر مراقبة الطاقة النشطة على الأجهزة.

الأسئلة الشائعة

ما هو الغرض الأساسي من هذه الأجهزة في رف التحكم؟

توفر طاقة احتياطية مساعدة لتمديد فترة احتفاظ أنظمة الذاكرة المتطايرة داخل معالجات التحكم المجاورة أثناء فقدان الطاقة الرئيسية.

هل توفر هذه الأجهزة طاقة لدوائر الإدخال/الإخراج على جانب الحقل؟

لا، تم تصميمها خصيصًا لدعم سجلات المنطق أو الذاكرة داخل اللوحة الخلفية لرف وحدة التحكم ولا تزود دوائر أجهزة الحقل بالطاقة.

ما هو التيار الذي تسحبه الوحدة من سكة 24 فولت تيار مستمر في اللوحة الخلفية؟

استهلاك التيار المستمر من سكة الإمداد 24 فولت تيار مستمر محدد عند 0.036 أمبير.

ما هو طلب التيار للوحدة من سكة المنطق 5 فولت تيار مستمر؟

تسحب الوحدة تيارًا ثابتًا بقيمة 0.112 أمبير من سكة المنطق 5 فولت تيار مستمر في اللوحة الخلفية.

هل خلايا البطارية الداخلية قابلة لإعادة الشحن في وحدة التوسعة هذه؟

نعم، تستخدم الأجهزة عناصر قابلة لإعادة الشحن تستفيد من بنية الشحن الداخلية التي تعمل مباشرة عبر اللوحة الخلفية.

هل يمكن وضع هذه الوحدة في أي فتحة مفتوحة داخل هيكل وحدة التحكم؟

عادةً ما يتم تركيبها في فتحات محددة مخصصة بجانب وحدة المعالج الرئيسي كما هو موضح في مستندات هندسة بنية النظام.

ما هو الوزن الصافي لتجميع الوحدة المستقلة؟

الوزن الصافي للوحدة الفعلية بدون تغليف هو بالضبط 0.36 كجم.

كيف تمنع الوحدة الشحن الزائد أثناء التشغيل المستمر؟

تنظم الدائرة الداخلية التيار وتراقب حالات الشحن للتحول إلى وضع الشحن البطيء بمجرد تحقيق السعة الكاملة في وضع الاستعداد.

ما هي الخطوات اللازمة لتأمين الأجهزة ضد الاهتزاز الميكانيكي؟

تتميز الوحدة بألسنة تثبيت علوية وسفلية مدمجة يجب تثبيتها بمسامير بإحكام على لوحة وجه الهيكل القياسية.

هل يجب وضع الوحدة في تخزين مضاد للكهرباء الساكنة عند عدم استخدامها؟

نعم، يجب دائمًا تخزين ونقل التجميع داخل كيس حماية ESD مضاد للكهرباء الساكنة معتمد عند إزالته من الرف النشط.
