الشركة المصنعة: ABB
رقم المنتج: K31E
Country of origin:السويد
نوع المنتج: مرحل تحكم قياسي
Barcode: 85371091
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 250ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

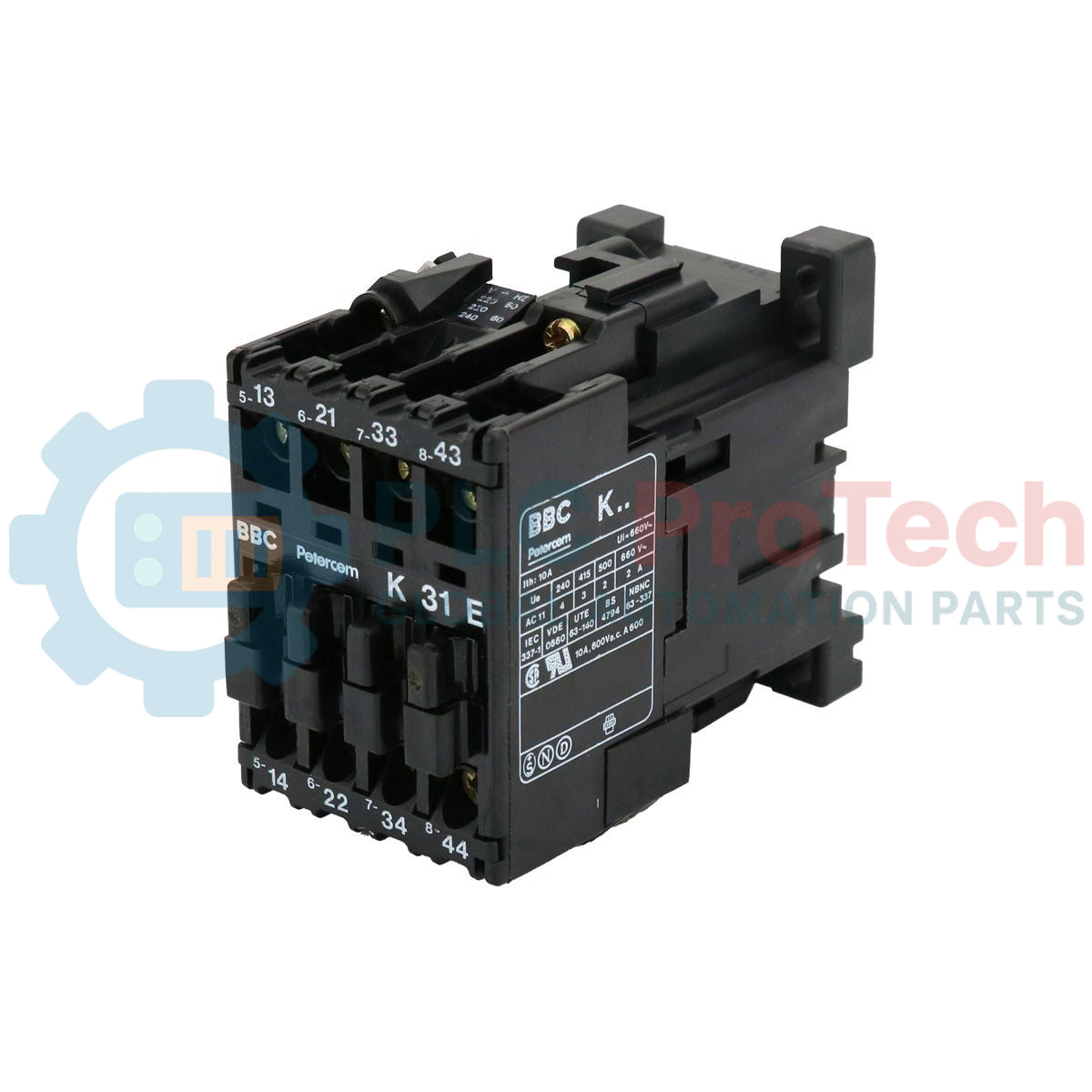

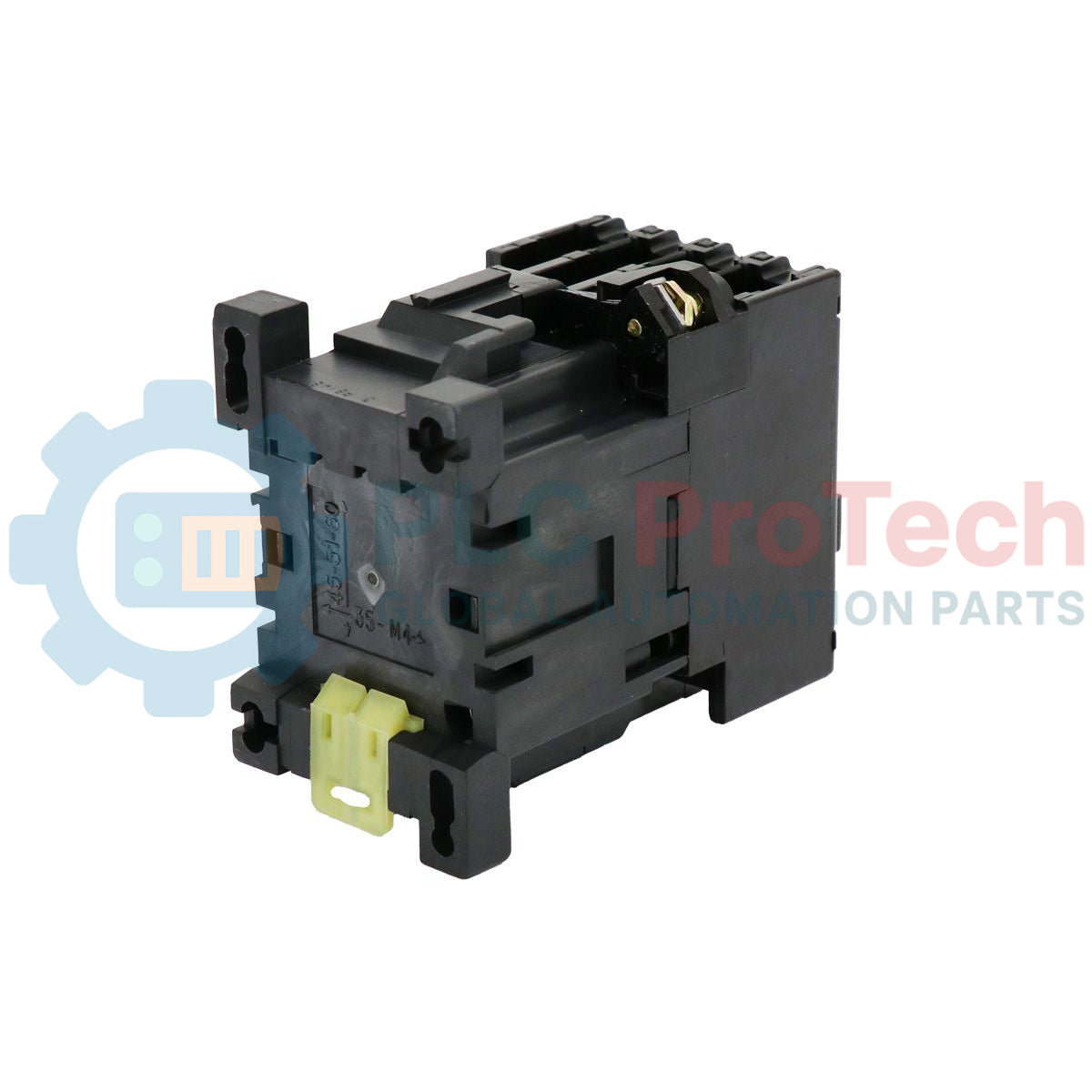

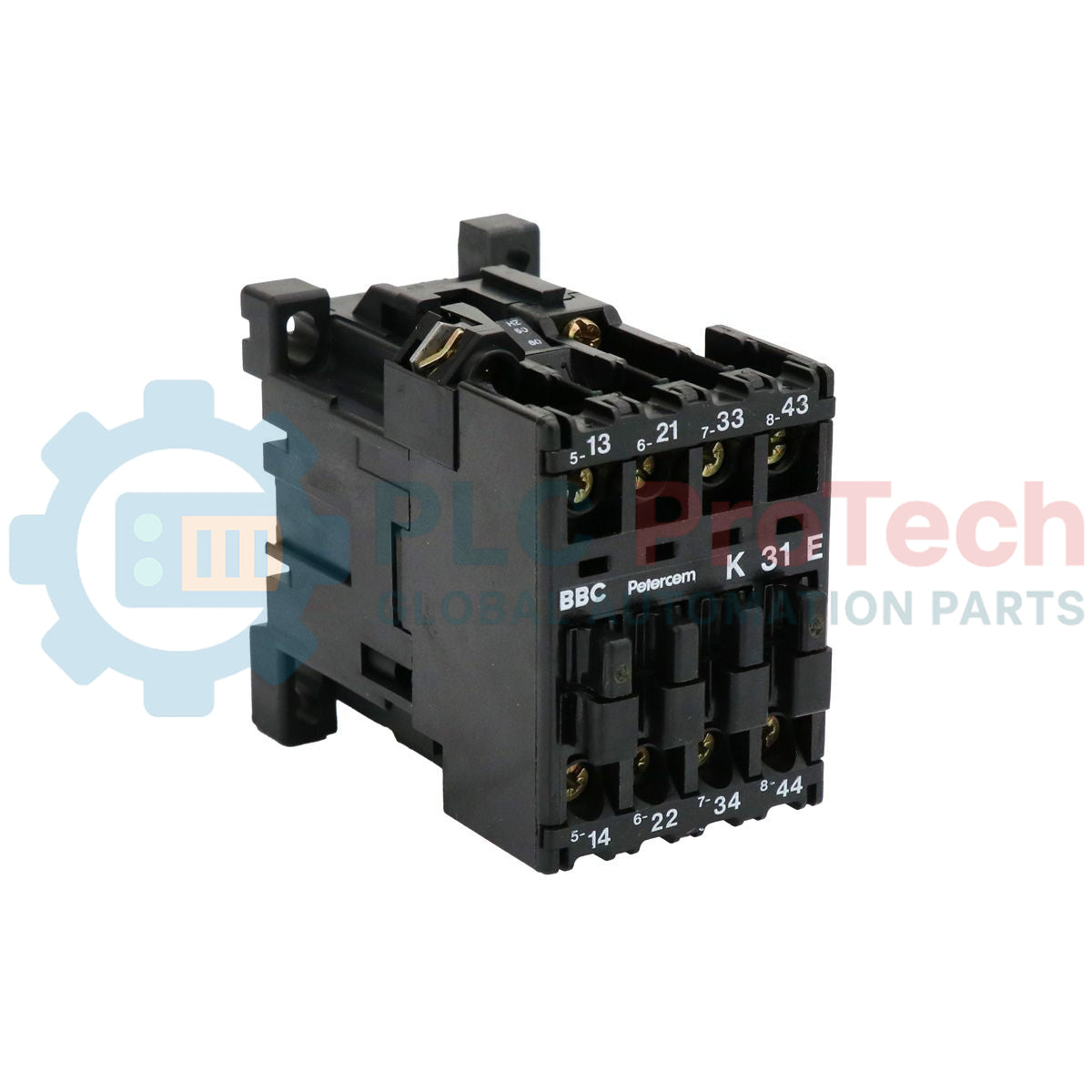

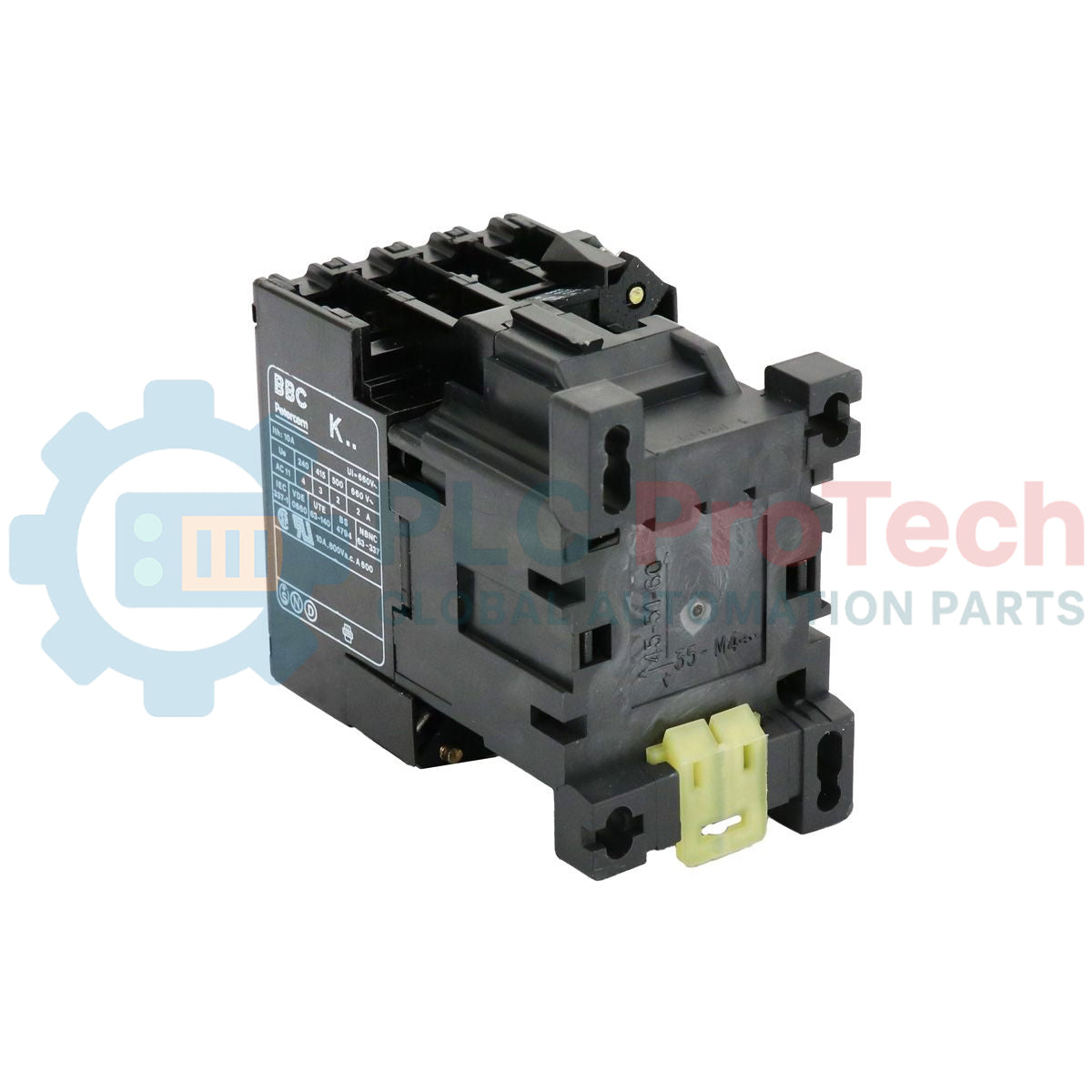

يُعد K31E (K 31E) من ABB مرحّل تحكم قياسيًا عالي الأداء ومخصصًا للاستخدامات الصناعية، وقد صُمم للتبديل الدقيق في دوائر التحكم بالتيار المتردد. وبصفته أحد المكونات الأساسية في سلسلة ABB K-Series الأسطورية، يتميز هذا الجهاز رباعي الأقطاب بتكوين ملامسات متخصص 3NO + 1NC (3 ملامسات مفتوحة عادةً + ملامس واحد مغلق عادةً)، ما يجعله ضروريًا لمنطق الأتمتة المعقد وتعشيق التحكم في المحركات. وصُمم لتحمل المتطلبات الصارمة لمحطات توليد الطاقة ومرافق التصنيع الثقيلة ومحطات معالجة المياه، كما يتفوق K31E في البيئات ذات دورات التشغيل المكثفة. ومن خلال دمج هذا المرحّل في بنية التحكم لديك، تضمن عزلًا موثوقًا للإشارات وتبديلًا مساعدًا، ما يقلل بصورة كبيرة من فترات التوقف غير المخطط لها ويعزز السلامة التشغيلية على مستوى النظام بأكمله.
| السمة | المواصفة |
| الطراز | K31E |
| العلامة التجارية | ABB |
| المنشأ | بلغاريا / ألمانيا |
| تكوين الملامسات | 3 NO + 1 NC |
| التيار الحراري (Ith) | 10 A |
| جهد العزل المقنن (Ui) | 660 V |
| جهد التشغيل (AC-11) | 240 V / 415 V / 500 V / 660 V |
| تيار التشغيل (AC-11) | 4 A / 3 A / 2 A / 2 A |
| نوع دائرة التحكم | AC (تيار متردد) |

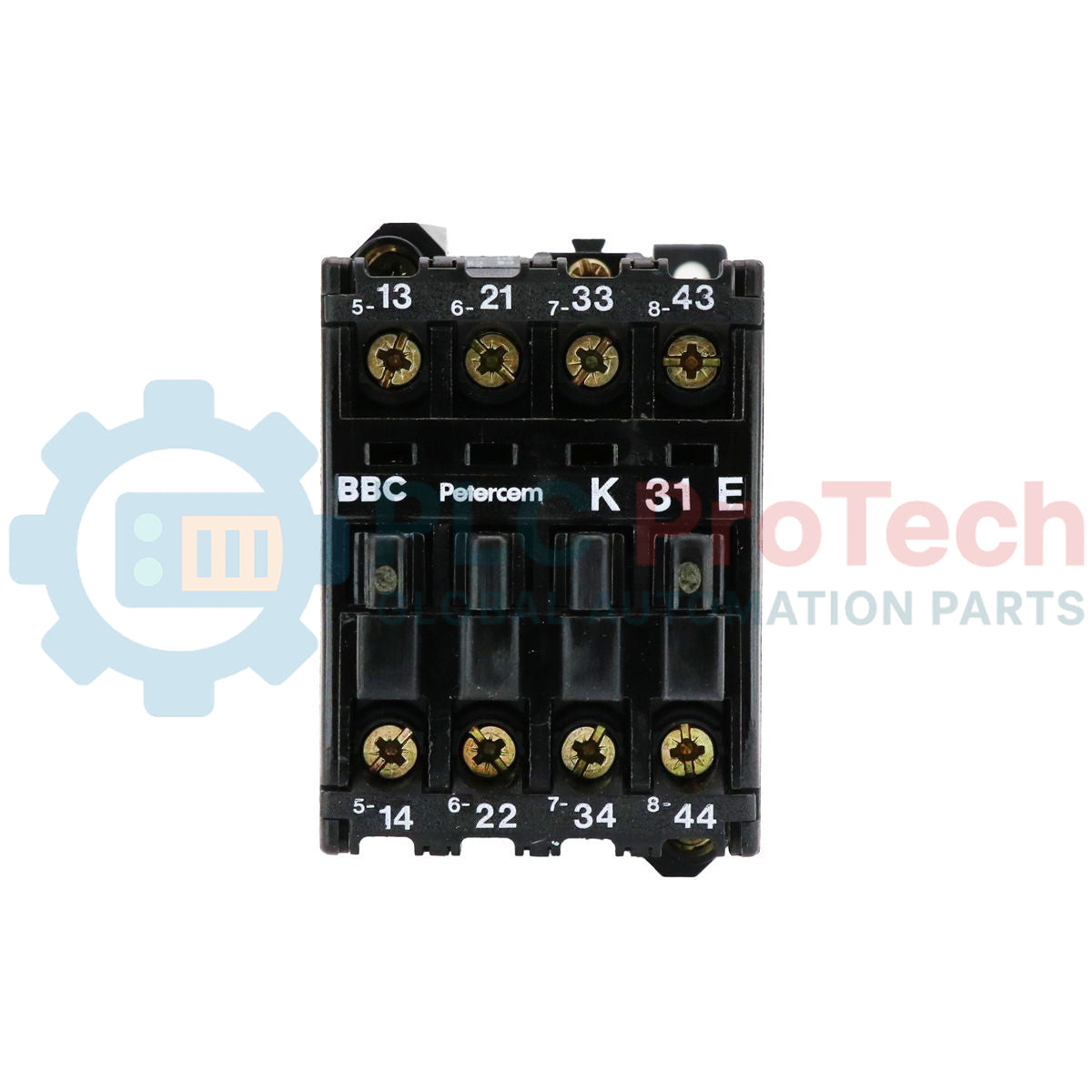

| تعيينات الأطراف | NO: 13-14, 33-34, 43-44; NC: 21-22 |
| الكبت | وحدة RC خارجية من نوع RC-B 30/220 (220 V) |
| التوافق مع المعايير | IEC 337-1, VDE 0660, UL, CSA |
| الوزن | 0.25 kg |
| درجة حرارة التشغيل | -25 إلى +55 درجة مئوية |
كيف تطيل وحدة RC المدمجة عمر مرحّل K31E؟
يحمي جهاز الكبت Murrelektronik RC-B 30/220 الخارجي ملف المرحّل من خلال تثبيت قمم الجهد الحثي أثناء فصل الطاقة. ويمنع ذلك انهيار العزل ويقلل التداخل الكهرومغناطيسي (EMI) في وحدات الإدخال/الإخراج الحساسة القريبة من وحدات PLC.
هل يمكن استخدام K31E لتبديل الأحمال بالتيار المستمر؟
رغم أن K31E مُحسّن لفئات الاستخدام AC-11 (الأحمال الكهرومغناطيسية المساعدة)، فإن تبديل أحمال التيار المستمر يتطلب خفضًا كبيرًا في التصنيف بسبب عدم وجود عبور طبيعي لنقطة الصفر لإخماد القوس الكهربائي. يُرجى التواصل مع فريقنا الفني للحصول على تصنيفات DC-13 المحددة.
ما متطلبات الأطراف لضمان توصيل آمن؟
يستخدم الجهاز أطرافًا لولبية مشبكية. وفي البيئات المعرضة للاهتزازات العالية، نوصي باستخدام أطراف كبس معزولة والحفاظ على عزم شد يتراوح بين 1.0 و1.2 Nm لمنع تراكم مقاومة التلامس.
هل يتوافق K31E مع ملحقات ABB AF-Series الحديثة؟
تعتمد K-Series على بنية قياسية قديمة. ورغم أن بعض مكونات التثبيت على قضبان DIN عامة الاستخدام، فإنه ينبغي التحقق من توافق الملحقات الكهربائية، مثل كتل الملامسات المساعدة، مع آلية التعشيق الميكانيكي لإطار K-line.
مواءمة كبت الاندفاعات: تأكد من تركيب وحدة RC بالقرب من أطراف الملف (A1-A2) قدر الإمكان. وفي دوائر التحكم بجهد 220 V، تُعد وحدة RC-B 30/220 ضرورية لمنع "القوة الدافعة الكهربائية العكسية"، التي قد تتسبب في تشغيل وهمي بوحدات التحكم المنطقية ذات الحالة الصلبة.
الإدارة الحرارية داخل الحاويات: عند تركيب عدة مرحلات K31E جنبًا إلى جنب، حافظ على مسافة جانبية لا تقل عن 5 mm إذا تجاوزت درجة الحرارة المحيطة 45 درجة مئوية. ويمنع ذلك تراكم الحرارة الناتج عن تنشيط الملفات، بما يضمن بقاء تصنيف التيار الحراري البالغ 10 A (Ith) ساريًا.
منطق التعشيق الآمن: ينبغي استخدام الملامس المغلق عادةً (21-22) للتغذية الراجعة "الآمنة عند التعطل" أو للتعشيق الكهربائي. وفي تطبيقات عكس اتجاه دوران المحركات، استخدم هذا الملامس لقطع دائرة ملف الموصل المقابل فعليًا، لمنع حدوث قصر بين الأطوار.
