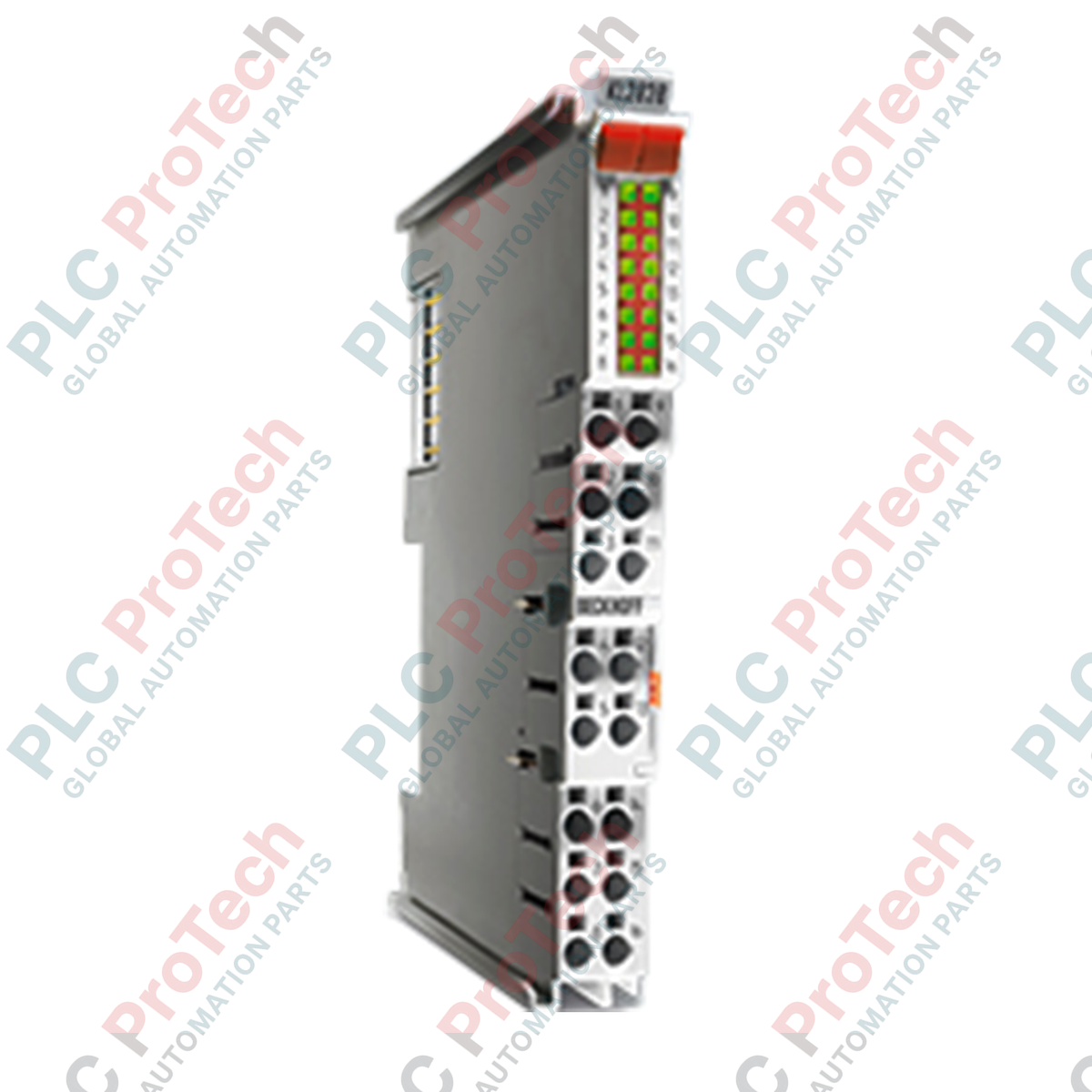

KL2889 | بيكهوف | طرفية خرج رقمي عالي الدقة بـ16 قناة 24 فولت تيار مستمر تبديل 0 فولت

نظرة عامة على المنتج

إن KL2889 (KL2889) هو طرف إخراج رقمي عالي الكثافة (HD) ذو 16 قناة مصمم لنظام Beckhoff Bus Terminal. تم تصميم هذه الوحدة خصيصًا لتطبيقات تبديل الأرضي (تبديل الجانب المنخفض)، حيث توفر خرج 0 فولت تيار مستمر للتحكم في المشغلات والمرحلات ومصابيح المؤشرات. من خلال استخدام التعبئة عالية الكثافة، يدمج KL2889 16 مخرجًا منفصلاً في غلاف رفيع بحجم 12 مم، مما يقلل بشكل كبير من المساحة المطلوبة على سكة DIN في خزائن التحكم المعقدة. إنه خيار مثالي لبيئات الإدخال/الإخراج ذات الحجم الكبير مثل خطوط تجميع السيارات وآلات التعبئة المعيارية، حيث تكون كفاءة المساحة والأسلاك عالية السرعة من نقطة إلى نقطة أمرًا بالغ الأهمية.

التكوين الفني

تم تصميم أجهزة KL2889 للبساطة والموثوقية ضمن بنية K-bus. تتميز بتقنية توصيل بسلك واحد مع تقنية توصيل مباشر للموصلات السلكية الصلبة، مما يسهل التركيب السريع بدون أدوات. تم تصميم مرحلة الإخراج لتكون 0.5 أمبير لكل قناة وهي محمية بالكامل ضد الدوائر القصيرة، وتتميز بآلية حماية متكاملة ضد الجهد العكسي. يقوم الطرف بتعيين 16 مخرجًا مباشرة في صورة العملية، ولا يتطلب أي تكوين معقد للعنوان أو البرامج. تضمن عزلته الكهربائية البالغة 500 فولت بين K-bus وإمكانات المجال حماية وحدة التحكم المركزية من العابرين الكهربائيين من جانب المجال أو الارتداد الاستقرائي أثناء دورات التبديل الشاقة.

المواصفات الفنية

الأسئلة الشائعة الفنية

ما فائدة "تبديل 0 فولت" في KL2889؟

غالبًا ما يُستخدم تبديل الأرضي (نمط NPN) في مناطق صناعية معينة أو مع أنواع معينة من المستشعرات والمشغلات التي تشترك في سكة موجبة مشتركة. يكمل KL2889 الدائرة عن طريق توصيل الحمل بإمكانات 0 فولت (الأرضي).

كيف تعمل تقنية "التوصيل المباشر"؟

بالنسبة للموصلات السلكية الصلبة، يمكنك ببساطة دفع السلك المعزول في نقطة الطرف دون الحاجة إلى أدوات. بالنسبة للأسلاك المجدولة أو تلك التي تحتوي على حلقات، يتم استخدام مفك براغي قياسي لتشغيل الزنبرك، مما يضمن اتصالًا محكمًا للغاز ومقاومًا للاهتزاز.

هل يمكنني استخدام هذا الطرف لتشغيل محركات تيار مستمر صغيرة؟

نعم، بشرط ألا يتجاوز تيار المحرك الثابت 0.5 أمبير وأن تظل طاقة الكسر الاستقرائية أقل من 100 ملي جول. بالنسبة للأحمال الاستقرائية الأكبر، يوصى باستخدام صمام ثنائي خارجي حر الحركة لحماية مرحلة الإخراج الداخلية.

دليل الهندسة والتركيب

• الأسلاك للأطراف عالية الكثافة (HD): نظرًا للكثافة العالية لـ 16 وصلة في عرض 12 مم، من الأهمية بمكان استخدام المقاطع العرضية الصحيحة للأسلاك. للحصول على أفضل النتائج، استخدم الحلقات للأسلاك المجدولة (0.14 إلى 0.75 مم²) لمنع الأسلاك الشاردة من التسبب في دوائر قصيرة بين الأطراف المعبأة بإحكام.

• إدارة إمكانات 0 فولت: تأكد من تغذية إمكانات المجال 0 فولت بشكل صحيح في نقاط التلامس الكهربائية. نظرًا لأن هذه الوحدة هي وحدة تبديل أرضي، يجب توصيل الجانب الموجب لجميع الأحمال المتصلة بسكة 24 فولت تيار مستمر مشتركة، بينما يدير KL2889 مسار الإرجاع الأرضي.

• تبديد الحرارة: عندما تكون جميع القنوات الـ 16 نشطة وتدفع أقصى حمل 0.5 أمبير، تولد الوحدة حرارة داخلية. تأكد من أن خزانة التحكم بها تهوية كافية وراقب مواضع التركيب المتغيرة الموضحة في الوثائق الفنية لمنع تدهور الأداء الحراري.

• معالجة الدوائر القصيرة: على الرغم من أن الوحدة محمية ضد الدوائر القصيرة، إلا أن القصر المستمر سيؤدي إلى تشغيل تحديد التيار (< 7 أمبير). من الأفضل مراقبة مؤشرات LED التشخيصية للنظام؛ إذا أضاء مؤشر LED "الخطأ" لمجموعة قنوات، فافحص أسلاك المجال فورًا لمنع الإجهاد غير الضروري على غلاف البولي كربونات.
