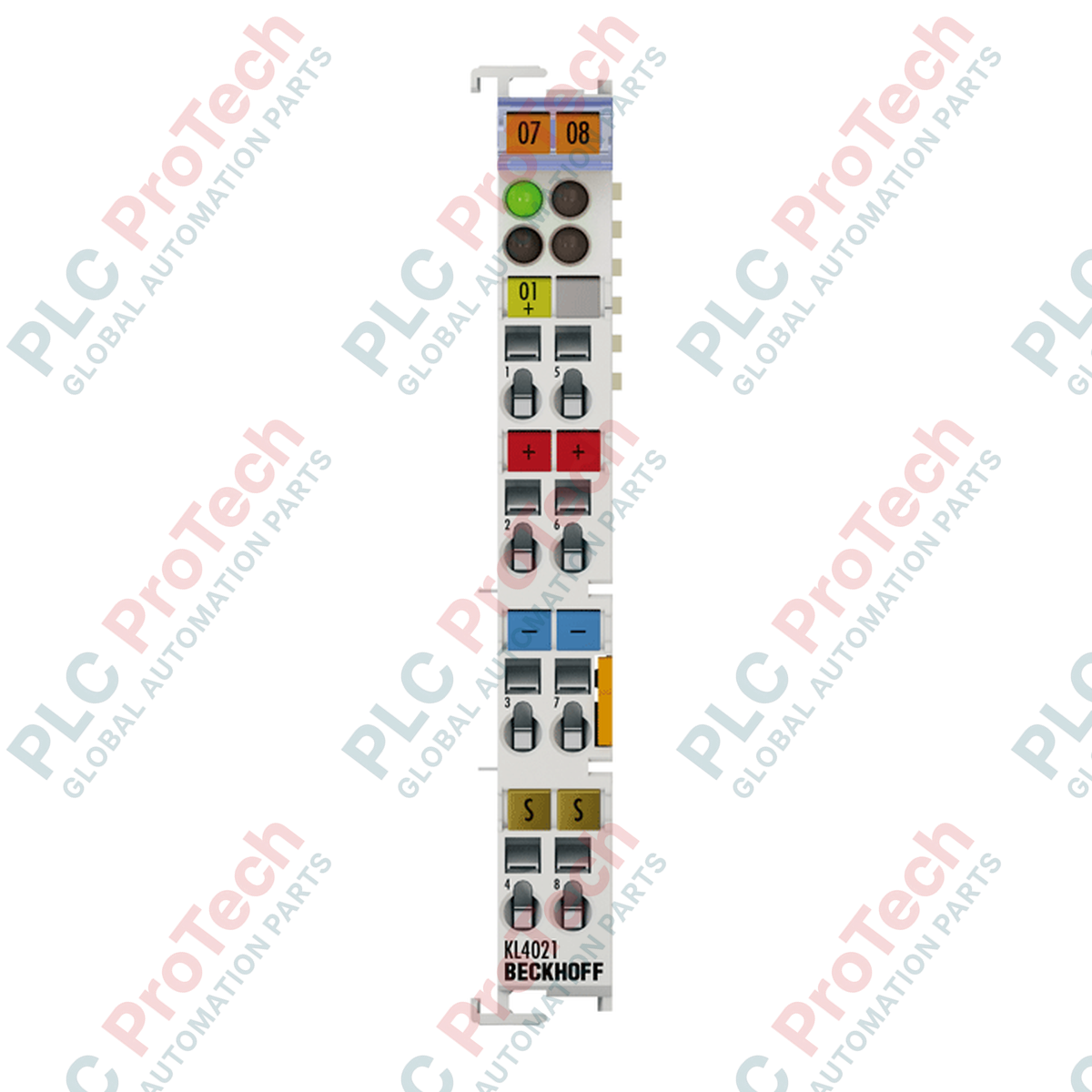

KL4021 | بيكهوف | طرفية خرج تماثلي بقناة واحدة 4-20 مللي أمبير

نظرة عامة على المنتج

إن KL4021 (KL4021) هو طرف إخراج تناظري دقيق بقناة واحدة مصمم لنظام Beckhoff Bus Terminal، ويوفر إشارة تيار موحدة تتراوح من 4 إلى 20 مللي أمبير. تم تصميم هذه الوحدة للتحكم في العمليات عالية الموثوقية، وهي المعيار الصناعي للربط بالصمامات التناسبية والمخمدات ومحولات التردد في محطات معالجة المياه، وأنظمة التدفئة والتهوية وتكييف الهواء، ومحطات المعالجة الكيميائية. بفضل دقة 12 بت وخطأ إخراج منخفض يقل عن ±0.1 بالمائة، يضمن KL4021 تحديد موضع المشغل بشكل مستقر وقابل للتكرار. يتم التحقق من صحة تصميمه القوي بشكل أكبر من خلال شهادات بحرية (DNV GL) ومناطق خطرة (ATEX/IECEx) واسعة النطاق، مما يجعله خيارًا متعدد الاستخدامات للمواقع الصناعية البرية والمنشآت البحرية.

التكوين الفني

تم تحسين البنية المادية لـ KL4021 لبروتوكول K-bus، وتتميز بتقنية اتصال أحادية الطرف سلكية واحدة. يسحب الطرف إمداد 24 VDC الخاص به عبر نقاط التلامس الداخلية للطاقة، على الرغم من أنه يدعم اختياريًا تشغيل 15 VDC عند استخدامه مع طرف إمداد الطاقة KL9515 لمتطلبات محددة موفرة للطاقة أو قديمة. توفر الوحدة عزلًا كهربائيًا بقوة 500 فولت بين منطق K-bus الداخلي وجهد إشارة المجال، مما يحمي وحدة التحكم المركزية من الاندفاعات الكهربائية من جانب المجال. يتم تقديم صورة العملية كقيمة بيانات 1 × 16 بت، وقد تم تصميم الوحدة للتشغيل "التوصيل والتشغيل"، ولا تتطلب أي عنونة أجهزة معقدة أو إعدادات تكوين يدوية.

المواصفات الفنية

الأسئلة الشائعة الفنية

هل يمكنني استخدام KL4021 لتطبيق 0-20 مللي أمبير؟

تم تحسين KL4021 من الناحية المادية لتوفير مراقبة "صفر حي" من 4-20 مللي أمبير. بالنسبة للتطبيقات التي تتطلب بشكل صارم 0-20 مللي أمبير، يجب عليك اختيار KL4011. سيؤدي استخدام KL4021 لـ 0-20 مللي أمبير إلى عدم القدرة على إخراج إشارات أقل من 4 مللي أمبير.

ما هي أقصى مسافة يمكن لإشارة التيار أن تقطعها؟

نظرًا لأن إشارة 4-20 مللي أمبير هي حلقة تيار، فإنها مقاومة بشكل كبير لانخفاضات الجهد والتداخل الكهرومغناطيسي. تحدد المقاومة الكلية للحلقة بشكل أساسي المسافة؛ طالما بقيت المقاومة الكلية (السلك + المشغل) أقل من 500 أوم، سيحافظ الطرف على دقته المحددة على مدى عدة مئات من الأمتار.

كيف تتفاعل دقة 12 بت وصورة العملية 16 بت؟

يتم تعيين قيمة الإخراج 12 بت في كلمة بيانات 16 بت لـ K-bus. عادة، تكون القيمة محاذية لليسار. في برنامج PLC الخاص بك، ستقوم بتوسيع متغير العملية الخاص بك (على سبيل المثال، 0-100%) إلى النطاق الرقمي المقابل (عادة 0 إلى 32767 أو 4095 اعتمادًا على التكوين) لتشغيل الإخراج.

دليل الهندسة والتركيب

• الدرع من أجل الدقة: على الرغم من أن 4-20 مللي أمبير قوي، فمن أجل أعلى دقة (خاصة في المناطق البحرية أو المناطق الخطرة)، استخدم كابلات مجدولة محمية (STP). قم بتوصيل الدرع عند طرف واحد فقط - عادةً عند قضيب التأريض لخزانة التحكم - لمنع حلقات التأريض من إدخال انحرافات في الإشارة.

• مطابقة الحمل: تحقق من أن مقاومة إدخال المشغل الخاص بك لا تتجاوز 500 أوم. إذا كان الحمل مرتفعًا جدًا، فلن يتمكن الطرف من توفير التيار الكامل البالغ 20 مللي أمبير، مما يؤدي إلى إخراج "مشبع" لا يتطابق مع أمر PLC الخاص بك.

• استقرار مصدر الطاقة: بينما يمكن للطرف أن يعمل على 24 VDC عبر نقاط تلامس الطاقة، تأكد من أن مصدر الطاقة الخاص بك لديه مساحة كافية. يستهلك KL4021 حوالي 30 مللي أمبير بالإضافة إلى تيار الحلقة الفعلي (حتى 20 مللي أمبير). في سلسلة طرفية كبيرة، احسب إجمالي التيار للتأكد من عدم تحميل نقاط تلامس الطاقة لمقارن الناقل (بحد أقصى 10 أمبير) بشكل زائد.

• التركيب في المناطق الخطرة: للامتثال لـ ATEX/IECEx Zone 2، يجب تثبيت KL4021 في حاوية توفر حماية لا تقل عن IP54. تأكد من تأمين جميع الأسلاك ضد الفصل العرضي، وفقًا لمتطلبات السلامة "Ex nA" و "Ex ec".
