جهاز إرسال ضغط صناعي دانفوس MBS 3000 060G1105

نظرة عامة على المنتج

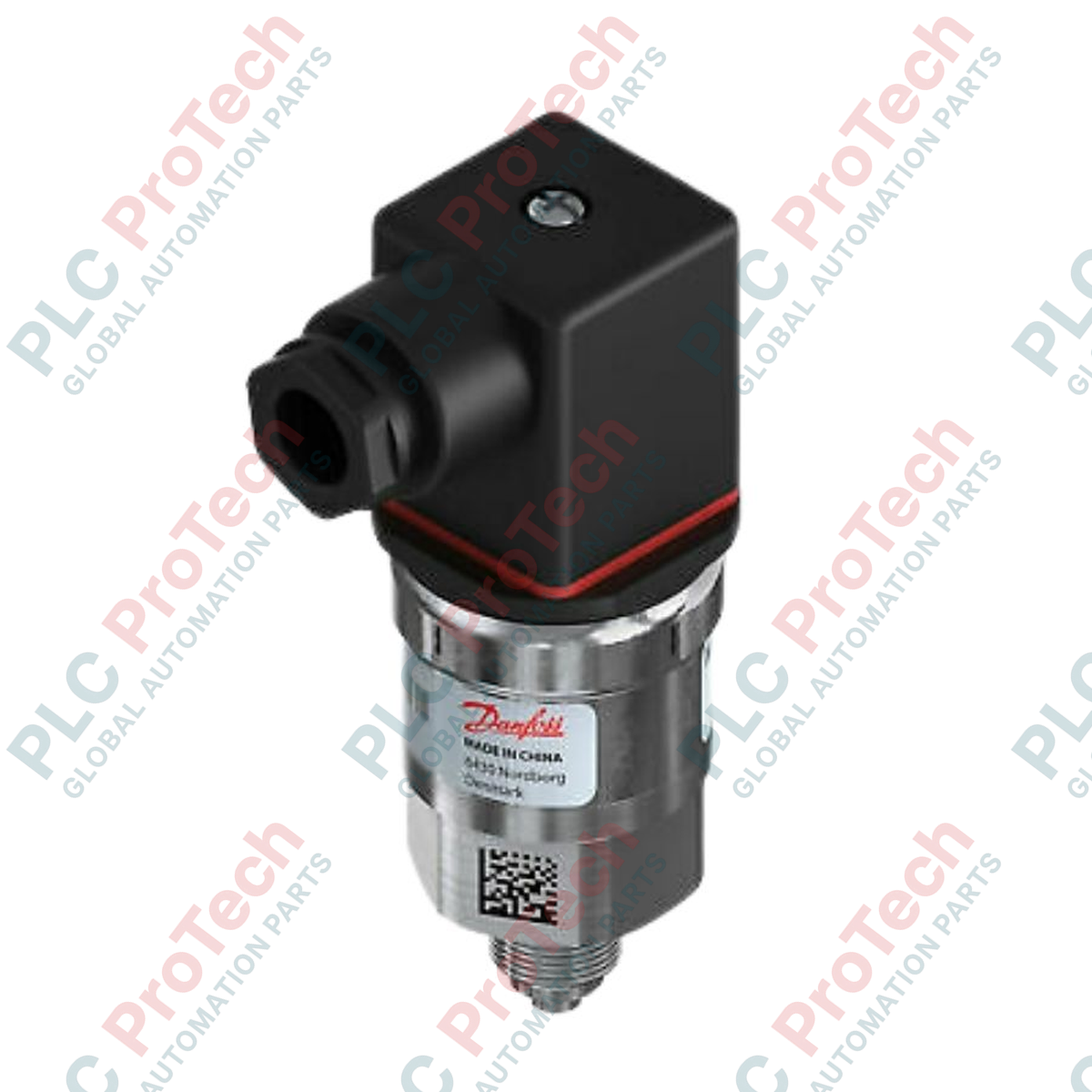

إن 060G1105 (060G1105) هو جهاز إرسال ضغط صغير الحجم وشديد التحمل من سلسلة MBS 3000، صُمم بواسطة Danfoss لتوفير قياس موثوق للضغط في جميع التطبيقات الصناعية تقريبًا. تم تصميم هذا النموذج ليتحمل الظروف البيئية القاسية، بما في ذلك درجات حرارة الوسط الشديدة ومستويات عالية من التداخل الكهرومغناطيسي. عن طريق تحويل نطاق ضغط قياس 0 - 40 بار إلى إشارة خرج موحدة 4 - 20 مللي أمبير، يضمن 060G1105 نقل بيانات عالي الدقة إلى أنظمة PLC أو DCS عن بعد. تم تحسين تصميمه القوي للأنظمة الهيدروليكية، وضواغط الهواء، والآلات الصناعية العامة حيث تعتبر الدقة ومقاومة الاهتزاز أمرًا بالغ الأهمية لمنع فشل النظام وتقليل تكاليف الصيانة.

التكوين الفني

تستخدم منصة MBS 3000 عنصر استشعار بيزو مقاوم، والذي يوفر استقرارًا فائقًا وحماية ضد ذروات الضغط. يتميز تكوين 060G1105 بشكل خاص باتصال ضغط G 1/4 A (EN 837)، وهو معيار في الواجهات الهيدروليكية والهوائية الأوروبية، مما يضمن ملاءمة ميكانيكية مانعة للتسرب. للتكامل الكهربائي، فإنه يستخدم قابس Pg 9 (EN 175301-803) المعترف به على نطاق واسع، مما يسهل التركيب والخدمة السريعة. بصفته جهاز إرسال ضغط "قياسي" (نسبي)، فإنه يشير إلى الضغط الجوي المحيط، مما يجعله مناسبًا تمامًا للأنظمة ذات الحلقة المفتوحة حيث يكون مراقبة الضغط الداخلي بالنسبة للبيئة هو الهدف الأساسي للتحكم. تتم معايرة الإلكترونيات الداخلية بالليزر للحفاظ على خطية عالية على مدى قياس 40 بار.

المواصفات الفنية

الأسئلة الفنية المتكررة

كيف يتعامل 060G1105 مع الارتفاعات المفاجئة أو التجويف الهيدروليكي؟

صُممت سلسلة MBS 3000 بقدرات ضغط زائد عالية. ومع ذلك، بالنسبة للأنظمة التي تتعرض لصدمات هيدروليكية متكررة، يوصى باستخدام متغير MBS 3050 (الذي يتضمن مخمد نبضات مدمج) أو تركيب فتحة تخميد منفصلة لحماية مستشعر البيزو المقاوم من التعب الميكانيكي.

ما هو أقصى طول للكابل لإشارة 4 - 20 مللي أمبير؟

نظرًا لأن 060G1105 يستخدم إشارة حلقة تيار، يمكنه عادةً نقل البيانات لمسافات تتجاوز 500 متر دون فقدان إشارة كبير، شريطة ألا تتجاوز مقاومة الحلقة (بما في ذلك الكابل ومقاومة إدخال وحدة التحكم) أقصى قدرة تحميل لجهاز الإرسال عند جهد الإمداد المحدد.

هل يمكن استبدال قابس Pg 9 بواجهة كهربائية مختلفة؟

تم بناء 060G1105 بغلاف Pg 9 ثابت. لتغيير الواجهة الكهربائية (على سبيل المثال، إلى موصل M12)، ستحتاج إلى تحديد نموذج فرعي مختلف ضمن سلسلة MBS 3000، حيث أن الغلاف والأسلاك الداخلية محكمة الإغلاق في المصنع للحفاظ على تصنيف IP الصناعي الخاص بها.

دليل الهندسة والتركيب

• عزم الدوران الميكانيكي والختم: عند تركيب سن G 1/4 A، استخدم حلقة غلق نحاسية أو رابطة لضمان اتصال محكم للضغط. أحكم الربط بالعزم المحدد (عادةً 20-30 نيوتن متر لهذا النوع من السن) لتجنب تجريد السنون أو إتلاف عنصر الاستشعار الداخلي بسبب الإجهاد الميكانيكي المفرط.

• الختم البيئي: للحفاظ على تصنيف الحماية IP65 لقابس Pg 9، تأكد من وضع الحشية المطاطية المضمنة بشكل صحيح بين القابس وجسم جهاز الإرسال. تأكد من إحكام ربط غدة الكابل حول غلاف الكابل لمنع تسرب الرطوبة عن طريق الخاصية الشعرية.

• حماية الإشارة: في البيئات ذات الضوضاء عالية التردد (مثل بالقرب من محركات التردد المتغير)، استخدم كبلًا محميًا لحلقة 4 - 20 مللي أمبير. يجب توصيل الدرع بالأرض الوظيفي في نهاية لوحة التحكم فقط لمنع حلقات الأرض التي قد تؤدي إلى أخطاء إزاحة في قراءة الضغط.
