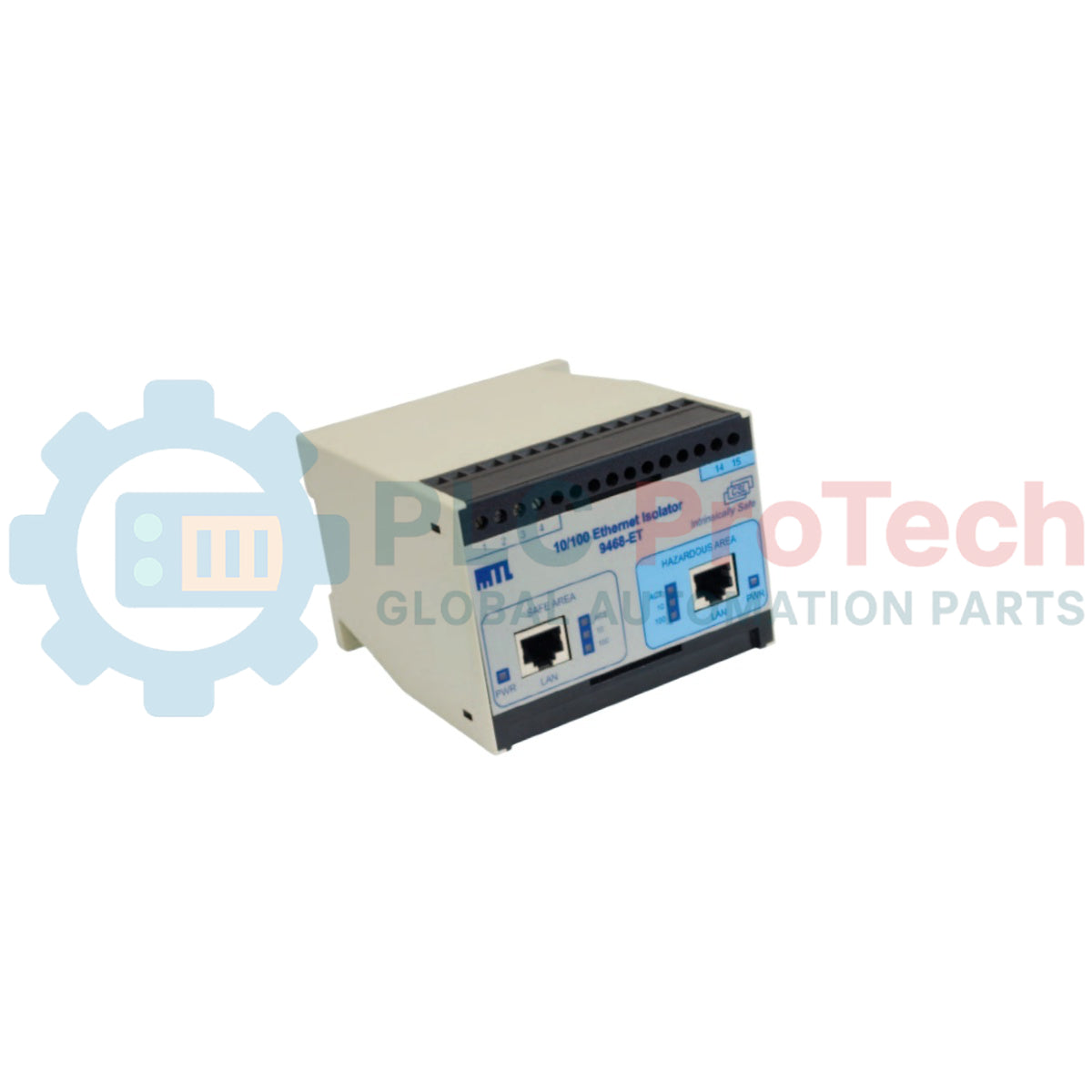

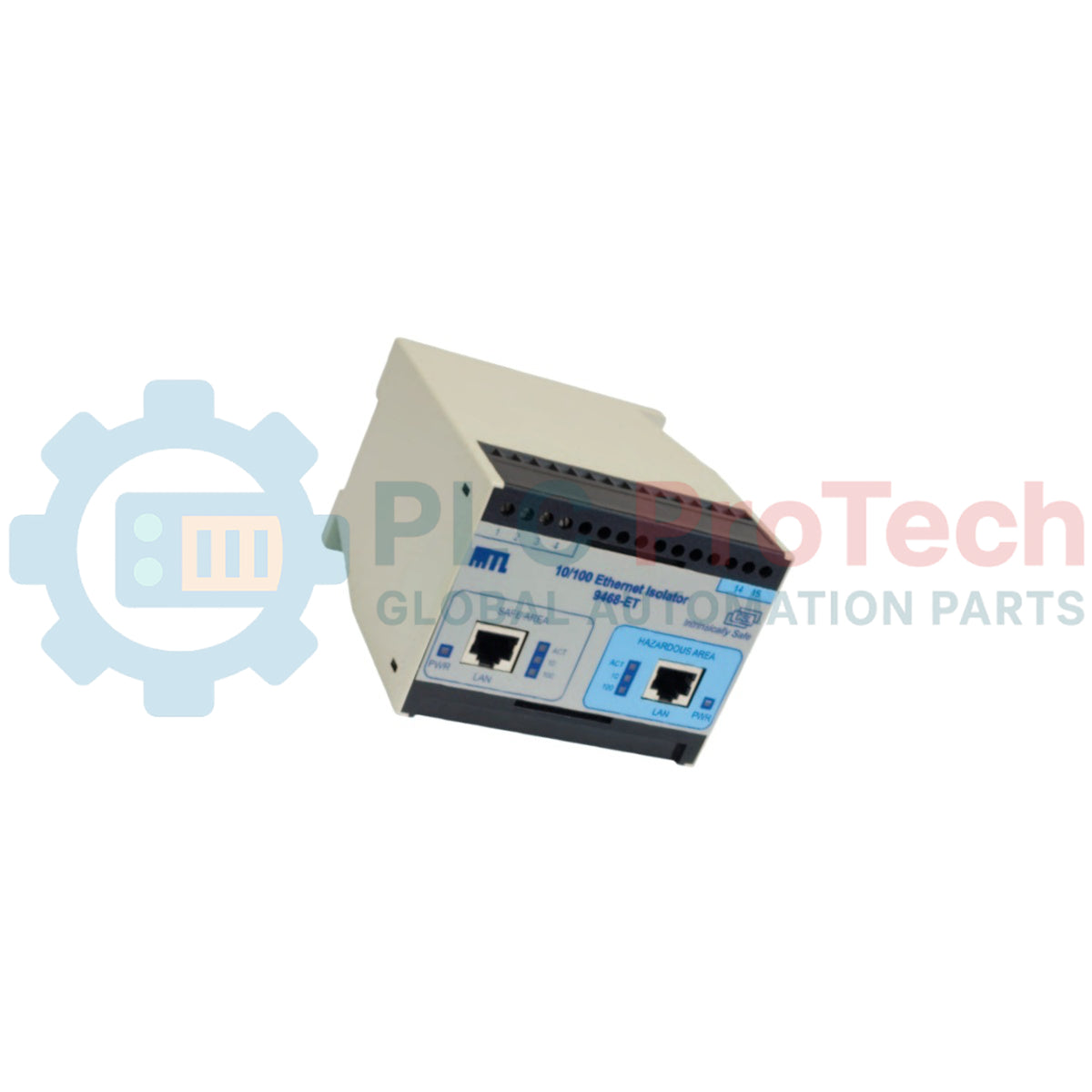

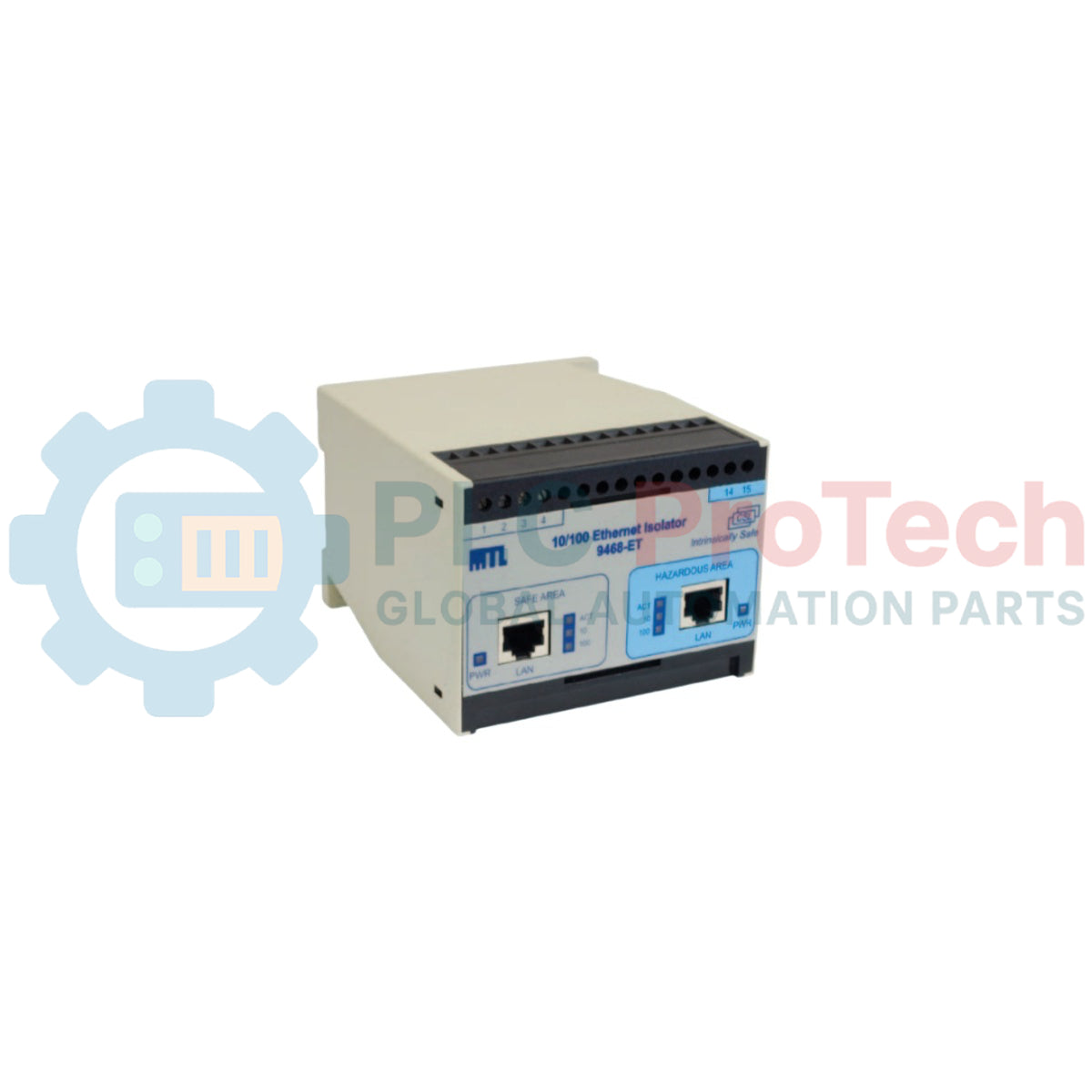

MTL 9466-ET إيستون MTL 9400 سلسلة مفتاح إيثرنت مُدار آمن جوهريًا

نظرة عامة على المنتج

يُعد MTL 9466-ET (MTL9466-ET) مفتاح إيثرنت مدار من الطبقة الثانية عالي الأداء ومصمم للنشر في المواقع الصناعية الخطرة. صمم هذا المفتاح ذو المنافذ الخمسة خصيصًا للتركيب في مناطق الفئة 1 أو القسم 1 ضمن حاويات مناسبة، ويسهل ربط مجموعة شبكات MTL 9460-ET. لا غنى عنه للبنى التحتية الحيوية في مصافي النفط والغاز، ومصانع المعالجة الكيميائية، وعمليات التعدين تحت الأرض حيث توجد أجواء قابلة للانفجار. من خلال استخدام آلية "التخزين وإعادة التوجيه" بزمن انتقال منخفض وتوفير حماية ضد عاصفة البث، يضمن MTL 9466-ET اتصالاً حتميًا وتوافرًا عاليًا للشبكة. إن قدرته على إزالة حدود طول الشبكة التقليدية مع توفير PoEx (الطاقة عبر IS إيثرنت) يقلل بشكل كبير من تعقيد التركيب ويقلل من وقت توقف النظام المحتمل.

التكوين الفني (تعمق)

يركز تصميم MTL 9466-ET على المتانة وتوجيه البيانات الذكي ضمن المناطق الخطرة. على عكس المحاور الصناعية القياسية، يعمل هذا المفتاح كمتحكم حقيقي في جزء الشبكة من نقطة إلى نقطة.

• منطق التبديل المدار: بينما يتم تعيينه افتراضيًا كمفتاح غير مدار ذي 5 منافذ مع التفاوض التلقائي، تسمح الذاكرة القابلة للمسح والبرمجة (EEPROM) المدمجة بالبرمجة المتقدمة عبر منفذ IS RS232/TTL. يمكن للمهندسين تكوين دعم شبكة VLAN، وتحديد المعدل، وإعدادات السرعة/الازدواجية الإجبارية.

• التوجيه الذكي: تتميز الوحدة بالتعلم التلقائي للعناوين، والتقادم، والترحيل، مما يضمن توجيه حزم البيانات فقط إلى المستلم المقصود، وبالتالي تحسين عرض النطاق الترددي في حلقات IS الحساسة.

• إدارة طاقة PoEx: يعمل المفتاح كجهاز مصدر طاقة (PSE). من خلال توصيل مصدر طاقة IS خارجي (مثل MTL 9491-PS) بأطراف معينة، تقوم الوحدة بحقن الطاقة مباشرة في كابلات RJ45 Cat5e لتشغيل أجهزة IS النهائية.

• دعم البروتوكول: الامتثال الكامل لمعايير IEEE 802.3، بما في ذلك 10Base-T و100Base-TX، مع تجاوز تلقائي متكامل لـ MDI/MDI-X لتبسيط الترابط.

المواصفات الفنية

الأسئلة الشائعة الفنية

س1: كيف يتعامل MTL 9466-ET مع حركة مرور الشبكة الزائدة من الأجهزة المعيبة؟

ج1: تتضمن الوحدة حماية متكاملة ضد عواصف البث. تمنع هذه الميزة على مستوى الأجهزة تشبع الشبكة عن طريق الحد من إعادة توجيه حزم البث المتعدد والبث الأحادي الزائدة، مما يضمن استقرار أجزاء الشبكة المتبقية.

س2: هل يمكن تعديل إعدادات المفتاح أثناء تركيب الوحدة في منطقة خطرة؟

ج2: نعم، يمكن تكوين المفتاح في المنطقة الخطرة باستخدام بوابة إيثرنت MTL 9461-ET كمعالج مضيف، أو في منطقة آمنة باستخدام جهاز كمبيوتر قياسي عبر منفذ RS232 ذي 8 سنون صغير DIN.

س3: ما الذي تشير إليه ألوان LED المختلفة على اللوحة الأمامية؟

ج3: يشير PWR (الأخضر) إلى حالة الطاقة؛ يومض WDG (الأحمر) بتردد 10 هرتز لحالة المراقبة الصحية؛ يعرض FDX (الأحمر) وضع الازدواجية الكاملة؛ يشير 10 ACT (الأصفر) و100 ACT (الأخضر) إلى سرعة الارتباط والنشاط لكل منفذ.

دليل الهندسة والتركيب

• توصيل أطراف PoEx: عند استخدام وظيفة PoEx، قم بحقن طاقة الجهاز في الأطراف من 6 إلى 15 حسب الحاجة. لاحظ أن الأطراف 1+2 و3+4 مرتبطة داخليًا لإدخال إمداد الوحدة الأساسي بجهد 12 فولت تيار مستمر.

• اختيار الكابل: استخدم كابل Cat5e محمي عالي الجودة لجميع توصيلات RJ45. للمسافات الطويلة، قم بدمج الوحدة مع مكونات شبكة الألياف البصرية MTL للحفاظ على متطلبات التوقيت وسلامة الإشارة.

• متطلبات العلبة: على الرغم من أن الوحدة معتمدة للمنطقة 1 / القسم 1، يجب تركيبها في علبة تلبي متطلبات الحماية من الدخول (IP) ومتطلبات الصدمات المحددة التي تفرضها شهادة المنطقة الخطرة المحلية.

المزايا الهندسية

صُمم MTL 9466-ET لتحمل الضغوط البيئية القاسية، ويتميز بنطاق درجة حرارة تشغيل يتراوح من -40 إلى +70 درجة مئوية ومقاومة عالية للاهتزاز. تم ضبط تقنية "التخزين وإعادة التوجيه" من الطبقة الثانية خصيصًا للتغلب على قيود الكشف عن الاصطدامات في المحاور القديمة، مما يسمح بإنشاء طوبولوجيا إيثرنت أكبر وأكثر مرونة بشكل ملحوظ في المناطق الخطرة. يوفر تضمين عدادات MIB عبر منفذ RS232 للمهندسين رؤية عميقة لصحة الشبكة، مما يتيح الصيانة التنبؤية قبل حدوث عطل في الأجهزة.
