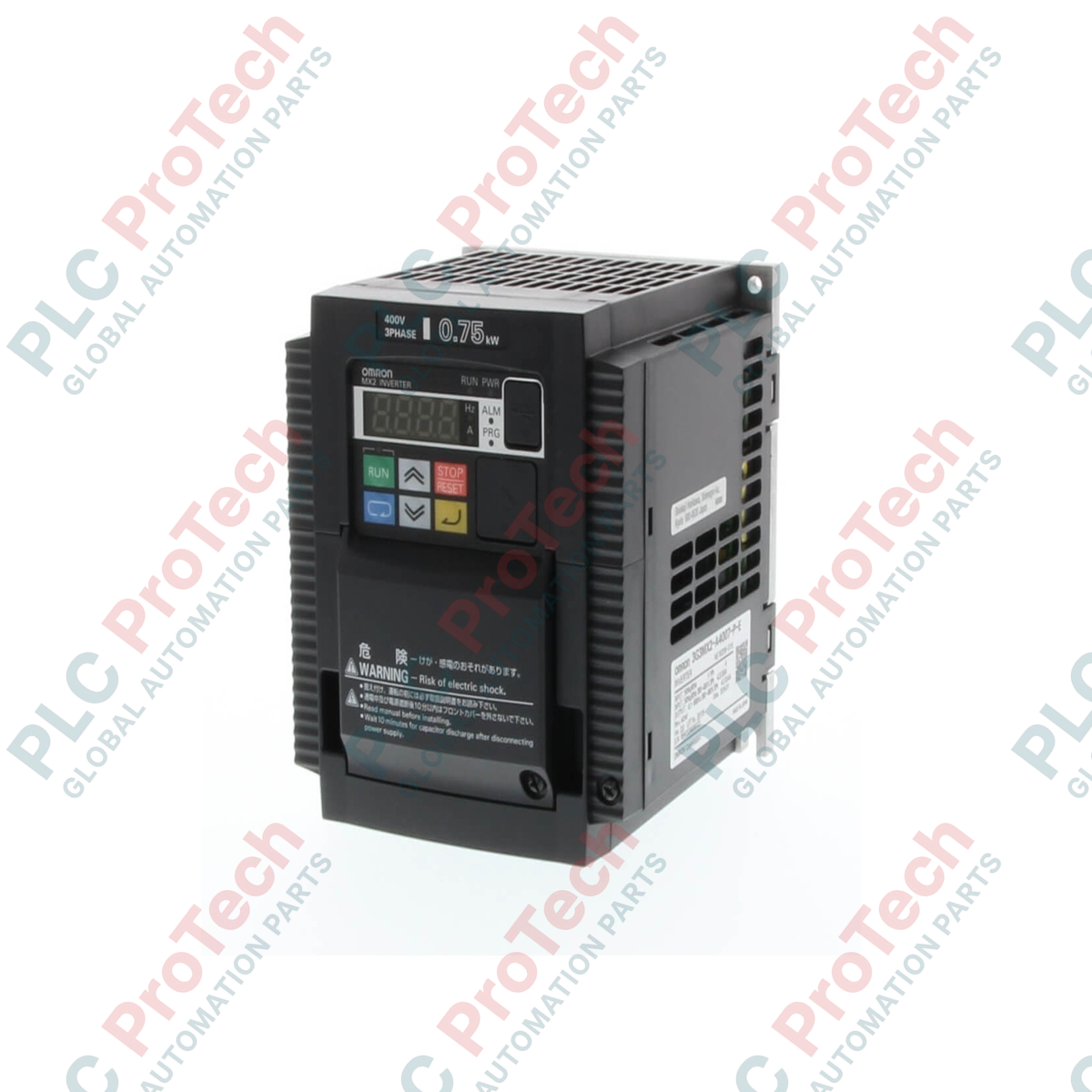

عاكس مدمج متعدد الوظائف من سلسلة MX2، النوع MX2-Series V1، طراز Omron 3G3MX2-A4150-ZV1

الوصف

إن Omron 3G3MX2-A4150-ZV1 هو عاكس تردد متغير AC مدمج متعدد الوظائف، ينتمي إلى عائلة MX2-Series V1، وقد صُمم لتنظيم المحركات الحثية غير المتزامنة ثلاثية الطور والمحركات المتزامنة ذات المغناطيس الدائم. يعمل هذا الجهاز بجهد إمداد ثلاثي الطور من فئة 400V، وينفّذ توليداً توافقياً للخرج للتحكم في الآلات الصناعية الثقيلة التي تتطلب عزم بدء مرتفعاً وضبطاً ديناميكياً للسرعة. يعمل النظام بهندسة أمان مادية مدمجة، ويتضمن إمكانات برمجة منطقية داخلية لتهيئة تسلسلات وحدات الماكرو المخصصة. ويتميز بمداخل رقمية متعددة الوظائف منفصلة، ومداخل أمان مخصصة، وواجهات أوامر تماثلية، ومخارج مراقبة لتسهيل التحكم العتادي المحلي. وتدعم وحدة القيادة التوسّع المرن للاتصالات عبر واجهات شبكية اختيارية، ما يضمن توافقاً كاملاً مع أنظمة ناقل المجال القياسية في المصانع، مثل EtherCAT وEtherNet/IP وCompoNet وDeviceNet وبنى Modbus.

الميزات

• توافق مزدوج مع المحركات، يدعم كلاً من المحركات الحثية عالية الكفاءة والمحركات المتزامنة ذات المغناطيس الدائم.
• خرج عزم مرتفع يولّد عزم بدء يصل إلى 200 بالمئة بالقرب من تردد سكون يبلغ 0.5 Hz.
• وظيفة أمان مدمجة للآلة متوافقة مع ISO 13849-1، الفئة 3، مستوى الأداء PLd.
• مدخلان للأمان العتادي، إلى جانب طرف خرج حالة لمراقبة الجهاز الخارجي.
• برمجة منطقية باستخدام مخطط التدفق ومحرر النصوص، تتيح تنفيذ ما يصل إلى 5 مهام متوازية داخل وحدة القيادة.
• واجهة اتصال Modbus مدمجة بشكل قياسي في لوحة طرفية التحكم الأساسية.
• هيكل اتصالات معياري مصمم لاستيعاب بطاقات خيارات قابلة للتركيب الإضافي لشبكات المجال الصناعية.

التطبيقات

• أنظمة ناقلات لنقل المواد عالية القصور الذاتي وخطوط فرز لوجستية للخدمة الشاقة.
• آلات إنتاج سريعة الدورات، وآلات الفهرسة السريعة، وأنظمة التغليف.
• وحدات ضخ السوائل الصناعية، ومراوح التهوية متعددة المراحل، وآلات الخلط.
• رافعات لمناولة المواد رأسياً أو أفقياً، ومعدات الرفع، وتجهيزات تحديد الموضع.
• مغازل مساعدة لأدوات الماكينات، ووحدات لف آلية، وخطوط مناولة الأشرطة المستمرة.

المواصفات الفنية

الأداء

متطلبات الطاقة

إدخال/إخراج

الحماية

إرشادات التركيب

• التحكم في تدفق هواء الصندوق: ثبّت وحدة التشغيل رأسيًا على لوحة خلفية معدنية غير مطلية داخل صندوق لوحة فرعية كهربائية محكم الإغلاق. حافظ على الخلوصات المكانية المطلوبة أعلى وم أسفل المشتتات الحرارية للتبريد للسماح بتدفق الهواء بالحمل الحراري الرأسي.
• سلامة طاقة التحكم: انتظر مدة لا تقل عن 10 دقائق بعد فصل طاقة الخط بالكامل قبل الوصول إلى كتل ترتيب الأطراف الداخلية أو إزالة مجموعة غطاء اللوحة الأمامية.
• التدريع والتأريض: وصّل تأريضًا نحاسيًا آمنًا منخفض الممانعة مباشرةً بلوحة طرف التأريض الرئيسية للجهاز. غلّف جميع أسلاك تغذية المحرك الرئيسية بتدريع معدني مضفّر ومتصّل بمستوى التأريض بزاوية 360 درجة للحد من التداخل الكهرومغناطيسي.
• قنوات الإشارة المنفصلة: مرّر أسلاك الإشارات التناظرية منخفضة الجهد، وأسلاك مداخل الماكرو الرقمية، وكابلات دوائر السلامة داخل مجاري أسلاك منفصلة تمامًا عن خطوط إدخال طاقة التيار المتردد عالية القدرة وخطوط خرج المحرك.
• إنهاء الشبكة: فعّل مقاومات إنهاء الشبكة القياسية المتطابقة والمركّبة داخل الخط عند توصيل وحدات ناقل المجال الاختيارية مثل EtherCAT أو DeviceNet عند عقد الإنهاء الفعلية لشبكة النظام.

الأسئلة الشائعة

ما أنواع المحركات الكهربائية التي يمكن لوحدة العاكس هذه التحكم فيها؟

صُممت الأجهزة لتشغيل المحركات الحثية القياسية، وكذلك المحركات المتزامنة ذات المغناطيس الدائم السطحي والداخلي.

ما الحد الأدنى لمعيار السلامة التشغيلية الذي تستوفيه الدائرة الداخلية؟

تتوافق مكونات الأمان المدمجة مع الفئة 3 من معيار ISO 13849-1، وتحقق تصنيف أداء رسميًا بدرجة PLd.

ما مقدار العزم الميكانيكي الذي يمكن لوحدة التحكم هذه توفيره عند بدء تشغيل الحمل؟

توفر وحدة القيادة عزم بدء يصل إلى 200% عند تردد خرج قريب من حالة السكون، يبلغ 0.5 هرتز.

هل يتطلب هذا العاكس وحدة تحكم منطقي قابلة للبرمجة (PLC) منفصلة للتسلسلات الآلية البسيطة؟

لا، إذ يشتمل على واجهتَي برمجة مدمجتين للمخططات الانسيابية وتحرير النصوص، تنفذان ما يصل إلى 5 مهام منطقية متوازية مباشرة على وحدة القيادة.

ما تصنيف الجهد وحد القدرة المستهدفة للمحرك في هذا الطراز تحديدًا؟

صُمم هذا الطراز لشبكات ثلاثية الطور بجهد 400 فولت، وهو مصنف لسعة محرك مناسبة تبلغ 15 كيلوواط.

كم عدد مداخل الأمان المخصصة المتوفرة على واجهة الأطراف؟

تتضمن الوحدة مدخلَي أمان منفصلين عتاديًا، إلى جانب طرف لمراقبة الجهاز الخارجي.

ما وحدات خيارات الاتصال بشبكات ناقل المجال التي يمكن تركيبها في هذا الهيكل؟

تقبل البنية وحدات اختيارية قابلة للتركيب للاتصال بشبكات تشمل EtherCAT وEtherNet/IP وCompoNet وDeviceNet.

هل يتوفر أي بروتوكول شبكة في الجهاز من دون إضافة بطاقات إضافية؟

نعم، تتكامل إمكانية الاتصال التسلسلي القياسية عبر Modbus أصلًا في لوحة الأطراف الأساسية.

كم من الوقت يجب أن ينتظر المهندس بعد فصل الطاقة قبل صيانة الأسلاك؟

يجب الالتزام بفترة تأخير أمان هندسية لا تقل عن 10 دقائق للسماح بتفريغ المكثفات الداخلية بالكامل.

ما الغرض من ميزة الضبط التلقائي ذات المعلمة الواحدة؟

يتيح مطابقة الإعدادات بأمان وسلاسة بمجرد إدخال تصنيف القدرة الأساسي بالكيلوواط للمحرك المتصل.
