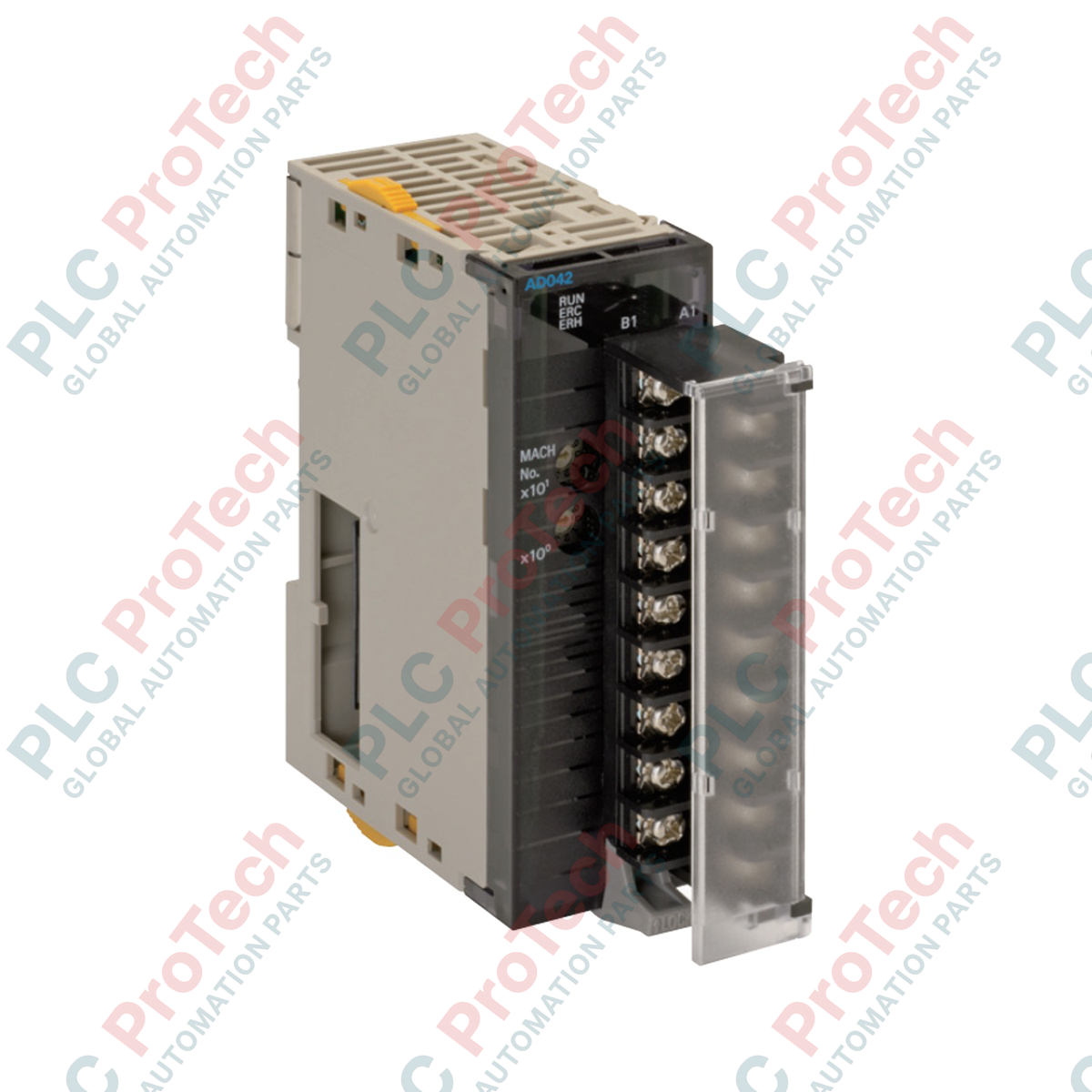

Omron CJ1W-AD042 وحدة إدخال تناظرية من سلسلة CJ

SKU CJ1W-AD042

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Omron
رقم المنتج: CJ1W-AD042
Country of origin:اليابان
نوع المنتج: وحدات الإدخال التناظرية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 31 × 90 × 65 مم (W × الارتفاع × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

صُممت وحدة Omron CJ1W-AD042 لاكتساب البيانات بسرعة ودقة عاليتين ضمن بنى التحكم الصناعية، وتوفر أربع قنوات إدخال تناظرية عالية الأداء ضمن هيكل مدمج من سلسلة CJ. تدعم هذه الوحدة الخاصة عالية الكثافة نطاقات متعددة لإدخال الجهد والتيار بدقة عالية، وتنفذ تحويل A/D بسرعة تصل إلى 20 ميكروثانية لكل نقطة. ويحمي العزل الرقمي المدمج بين ناقل الإدخال/الإخراج واللوحة الخلفية لوحدة التحكم منطق وحدة المعالجة المركزية الداخلي من الضوضاء الكهربائية القادمة من الميدان، ما يجعلها خيارًا ممتازًا لتطبيقات التحكم في العمليات الصعبة، وتنظيم الحلقات، ومراقبة الإشارات.

الميزات الرئيسية

أربع قنوات عالية الدقة: قابلة للتهيئة لمداخل الجهد (من 1 إلى 5 فولت، من 0 إلى 10 فولت، من -5 إلى 5 فولت، من -10 إلى 10 فولت) أو التيار (من 4 إلى 20 مللي أمبير).
دورة تحويل فائقة السرعة: يحوّل الإشارات بسرعة 20 ميكروثانية لنقطة واحدة، وتصل السرعة إلى 35 ميكروثانية لجميع النقاط الأربع.
دقة تمييزية 16 بت: يضمن التحويل عالي الدقة تدرجًا دقيقًا للإشارة على مستوى الميكرو للعمليات الحرجة.
معالجة متقدمة للإشارات: وظائف تحجيم مدمجة (حتى موجب/سالب 32,000)، والاحتفاظ بقيمة الذروة، ومعالجة مؤقتة للقيمة المتوسطة (حتى 512 عينة).
اكتشاف انقطاع التوصيل: يكتشف تلقائيًا أعطال الدائرة المفتوحة في مسارات الإشارة من 1 إلى 5 فولت ومن 4 إلى 20 مللي أمبير، لمنع أخطاء العمليات.
كتلة أطراف قابلة للفصل: تتميز بكتلة أطراف لولبية M3 قابلة للفصل تضم 18 نقطة، لتبسيط التوصيلات وتسريع استبدال الوحدة.

التطبيقات

مراقبة حلقات العمليات الكيميائية والبتروكيميائية
تتبع ضغط محطات الضخ ومعالجة المياه
تسجيل درجات الحرارة والتحكم في الأفران في عمليات التصنيع عالية السرعة
أنظمة التغذية الراجعة لضغط الأنظمة الهيدروليكية والهوائية
اكتساب بيانات القياس عن بُعد لأنظمة SCADA/HMI لأتمتة المصانع

المواصفات الفنية

المعلمة	القيمة / المواصفة
الشركة المصنّعة	Omron
طراز الوحدة	CJ1W-AD042
نوع الوحدة	وحدة إدخال/إخراج خاصة من سلسلة CJ
عدد المداخل التناظرية	4 نقاط
نطاقات إشارة الدخل (الجهد)	من 1 إلى 5 فولت، من 0 إلى 10 فولت، من -5 إلى 5 فولت، من -10 إلى 10 فولت
نطاقات إشارة الدخل (التيار)	من 4 إلى 20 مللي أمبير
الحد الأقصى للدخل المقنن	الجهد: موجب/سالب 15 فولت \| التيار: موجب/سالب 30 مللي أمبير
ممانعة الدخل	دخل الجهد: 1 ميغاأوم كحد أدنى \| دخل التيار: 250 أوم (مقنن)
الدقة التمييزية	تحويل ثنائي 16 بت
الدقة (عند 25 درجة مئوية)	الجهد: موجب/سالب 0.2% من النطاق الكامل \| التيار: موجب/سالب 0.4% من النطاق الكامل
الدقة (من 0 إلى 55 درجة مئوية)	الجهد: موجب/سالب 0.4% من النطاق الكامل \| التيار: موجب/سالب 0.6% من النطاق الكامل
دورة تحويل A/D	20 us (نقطة واحدة)، 25 us (نقطتان)، 30 us (3 نقاط)، 35 us (4 نقاط)
العزل	عازل رقمي بين الإدخال/الإخراج ووحدة التحكم (لا يوجد عزل بين القنوات)
استهلاك الطاقة	520 mA كحد أقصى عند 5 VDC
الأبعاد الفعلية	31 مم (W) × 90 مم (H) × 65 مم (D)
الوزن الصافي للوحدة	150 جم كحد أقصى.
وزن الشحن (محسوب)	0.35 كجم
بلد المنشأ	اليابان

رؤى هندسية تجريبية

الطُرز البديلة والتوافق

توفر الوحدة توافقًا عكسيًا مع أنظمة CJ الأقدم، رغم أن التحويل المباشر عبر AIDC التعليمات محدودة. هذه الميزة الخاصة بالتنفيذ المباشر مدعومة حصريًا على وحدات CJ2H-CPU (إصدار الوحدة 1.1 أو أحدث) ووحدات CJ2M-CPU. يجب على وحدات التحكم CPU القياسية من طرازات CJ1 وNJ501 وCP1H الوصول إلى البيانات التناظرية عبر دورات التحديث الدوري العادية بدلًا من تعليمات تنفيذ الإدخال/الإخراج المباشر.

مشكلات شائعة في التطبيقات وملاحظات هندسية

تستخدم هذه الوحدة تهيئة مشتركة عامة؛ ولا يوجد عزل مادي بين قناة وأخرى. إذا كانت مرسلات الحقل مزودة بالطاقة من مصادر طاقة مختلفة وغير معزولة، فقد تتكوّن حلقات تأريض، مما يؤدي إلى انحراف القياس أو تلف الأجهزة. تأكد من أن جميع مرسلات حلقات التيار إما تعمل بحلقة من مصدر نظيف واحد أو تستخدم عوازل إشارات خارجية قبل توصيل الأسلاك بكتلة التوصيل.

نصائح التشغيل والتوصيل

لتقليل التداخل الكهرومغناطيسي عالي التردد، استخدم كابلات زوجية ملتفة ومحمية (STP) لجميع مسارات الإشارة. صِل أغلفة الكابلات بلوحة تأريض النظام عند نقطة واحدة بالقرب من مدخل لوحة التحكم، واترك طرف الحقل من الغلاف عائمًا. عند التوصيل، حافظ على عزم الربط الصحيح لأطراف M3 (0.5 N-m) لمنع فقدان الإشارة الناتج عن الوصلات المفكوكة.

إرشادات التركيب

تحذير بالغ الأهمية:

افصل دائمًا مصدر طاقة النظام الرئيسي واعزله، وكذلك أي حلقات مرسلات خارجية بجهد 24 VDC، قبل تركيب الوحدة التناظرية أو استخراجها. قد يؤدي تركيب الوحدات على لوحة خلفية مُنَشَّطة إلى حدوث ارتفاعات جهد عابرة، مما يسبب تلف ASIC الداخلي أو اللوحة الخلفية لوحدة CPU.

1

حاذِ المزالج العلوية والسفلية لوحدة CJ1W-AD042 مع الموصلات المطابقة في وحدة CJ من السلسلة المجاورة أو وحدة اللوحة الخلفية.

2

اضغط على الوحدة بإحكام في مكانها حتى تنقر مزلقات القفل الصفراء في الأعلى والأسفل وتستقر في وضع القفل.

3

تحقق من ضبط مفاتيح العنوان الدوارة للوحدة (MACH No.) على اللوحة الأمامية على معرّف فتحة فريد وغير متعارض.

4

ثبّت كتلة التوصيل، وصّل الأسلاك المحمية، وشغّل طاقة وحدة التحكم لتنفيذ الاختبارات الذاتية التشخيصية القياسية.

FAQ

هل يوجد عزل كهربائي بين قنوات الإدخال الفردية في هذه الوحدة؟

لا. تتميز الوحدة بعزل رقمي متين بين وحدة المعالجة المركزية لوحدة التحكم واللوحة الخلفية ودوائر الإدخال، ولكن لا يوجد عزل بين القنوات. تشترك حلقات الإدخال الأربع جميعها في تأريض داخلي مشترك.

ما وحدات التحكم من Omron التي تدعم تعليمة التحويل المباشر مع هذه الوحدة؟

يُدعم التحويل المباشر باستخدام تعليمة AIDC حصريًا على وحدات التحكم CJ2H-CPU (إصدار الوحدة 1.1 أو أحدث) ووحدات التحكم CJ2M-CPU. ولا تدعم وحدات التحكم الأقدم من سلاسل CJ1 وNJ وCP1 هذه الوظيفة.

كيف تعمل وظيفة اكتشاف انقطاع التوصيل في هذه الوحدة؟

تراقب الوحدة تلقائيًا المدخلات المعيّنة لنطاقات 1 إلى 5 فولت أو 4 إلى 20 مللي أمبير. وإذا انخفض جهد الإشارة إلى أقل من 0.3 فولت أو انخفض التيار إلى أقل من 1.2 مللي أمبير، يعيّن النظام بتّ خطأ انقطاع التوصيل للقناة المحددة.

هل يمكنني مزج مدخلات التيار والجهد في الوحدة نفسها؟

نعم. يمكن تهيئة كل قناة من القنوات التناظرية الأربع بشكل مستقل لنطاقات إدخال الجهد أو التيار عبر إعدادات البرنامج في CX-Programmer.
