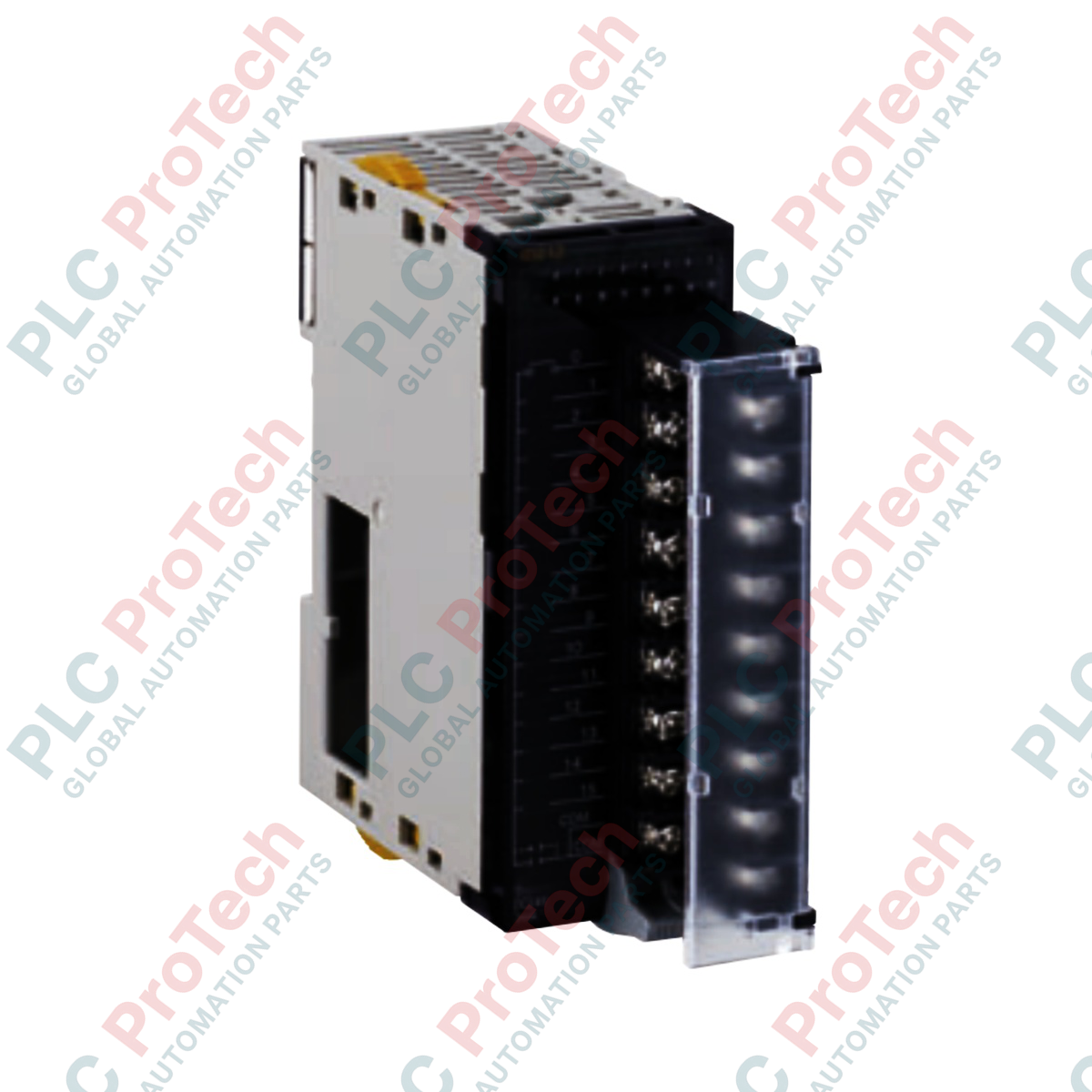

ينفّذ Omron CJ1W-OD213 عمليات تبديل عالية السرعة عبر شبكات تحكم معقدة، ويعمل كوحدة خرج ترانزستورية موثوقة لسحب التيار ضمن بنية وحدات التحكم المنطقية القابلة للبرمجة من سلسلة CJ. توفر هذه الوحدة 16 نقطة خرج منفصلة لسحب التيار على دائرة طرف مشترك واحدة، وقد صُممت خصيصًا للتعامل مع مهام التبديل الدقيقة عالية التردد، مع نطاق استجابة فائق السرعة يبلغ 15 ميكروثانية لانتقالات التشغيل و80 ميكروثانية لانتقالات الإيقاف. يندمج تصميمها الموفر للمساحة مباشرةً في اللوحة الخلفية القياسية لسلسلة CJ، كما تتميز بكتلة أطراف قابلة للفصل لتبسيط توصيل أسلاك المجال وأعمال الصيانة الدورية دون التأثير في توصيلات النظام.
| المعلمة | القيمة |
|---|---|
| الشركة المصنعة | Omron |
| رقم الطراز | CJ1W-OD213 |
| نوع الوحدة | وحدة خرج ترانزستورية (مخارج سحب التيار) |
| عدد نقاط الخرج | 16 نقطة (16 نقطة/مشترك، دائرة واحدة) |
| جهد الحمل المقنن | 24 فولت تيار مستمر |
| نطاق جهد الحمل التشغيلي | من 20.4 إلى 26.4 فولت تيار مستمر |
| الحد الأقصى لتيار الحمل | 0.5 أمبير لكل نقطة، و5.0 أمبير لكل وحدة |
| الحد الأقصى لتيار الاندفاع | 4.0 أمبير لكل نقطة، لمدة 10 مللي ثانية كحد أقصى |
| تيار التسرب | 0.1 مللي أمبير كحد أقصى |
| الجهد المتبقي | 1.5 فولت كحد أقصى |
| زمن الاستجابة عند التشغيل | 15 ميكروثانية كحد أقصى |
| زمن الاستجابة عند الإيقاف | 80 ميكروثانية كحد أقصى |
| مقاومة العزل | 20 ميجا أوم كحد أدنى بين الأطراف الخارجية وطرف GR (عند 100 فولت تيار مستمر) |
| قوة العزل الكهربائي | 1,000 فولت تيار متردد بين الأطراف الخارجية وطرف GR لمدة دقيقة واحدة (تيار التسرب: 10 مللي أمبير كحد أقصى) |
| استهلاك التيار الداخلي | 150 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر |
| متطلبات مصدر الطاقة الخارجي | من 20.4 إلى 26.4 فولت تيار مستمر، بحد أدنى 55 مللي أمبير |
| المصهرات | لا يوجد (يُوصى باستخدام مصهر خارجي) |
| الوزن الصافي للوحدة | 110 جم كحد أقصى |
| وزن الشحن (محسوب) | 1.2 كجم |
تعتمد وحدة مخرج التصريف هذه على مصدر طاقة خارجي بجهد 24 VDC لتشغيل أحمال الحقل. احرص على مراعاة القطبية الصحيحة أثناء توصيل الأطراف لمنع تلف الدائرة.
| نقطة الطرف | وظيفة الإشارة | تفاصيل التوصيلات |
|---|---|---|
| من 0 إلى 15 | قنوات الخرج من 00 إلى 15 | وصّلها بالجانب السالب لكل حمل على حدة (مسار حمل التصريف) |
| COM | مشترك مخرج التصريف | متصل بالجانب 0 VDC من مصدر تغذية الحمل الخارجي |
| +V | مدخل مصدر الطاقة الخارجي (+V) | وصّلها بالجانب +24 VDC من مصدر تغذية الحمل الخارجي (مطلوب لمنطق التشغيل الداخلي) |
عند تحديث الآلات القديمة، لاحظ أن هذه الوحدة تستخدم كتلة توصيل لولبية M3 قابلة للفصل للاتصال. وغالبًا ما تُقيَّم كبديل معياري للطرازات عالية الكثافة مثل CJ1W-OD231، الذي يستخدم ترتيب موصل ذي 40 سنًا. ويتطلب الانتقال من الوحدات المعتمدة على الموصلات إلى الوحدات ذات كتل التوصيل التحقق من مجاري الأسلاك داخل الهيكل وقيود التباعد.
نظرًا إلى أن هذه الوحدة مصممة من دون مصاهر داخلية مدمجة، فإن أي قصر عالي التيار في قناة خرج سيؤدي إلى تدمير ترانزستور الخرج المرتبط بها بشكل دائم. ومن الضروري تركيب مصاهر خارجية سريعة الاستجابة على التوالي مع خط تغذية الحمل لحماية دوائر اللوحة الخلفية الداخلية. علاوةً على ذلك، وعلى الرغم من أن القنوات الفردية تدعم 0.5 A، يجب عدم تجاوز حد التيار الإجمالي البالغ 5.0 A أثناء التشغيل المستمر عبر جميع القنوات النشطة.
احرص دائمًا على تركيب ثنائيات كبح الاندفاعات الحثية على التوازي مع الأحمال الحثية، مثل ملفات المرحلات أو صمامات الملف اللولبي. تتميز مخارج الترانزستور بحساسية عالية لارتفاعات الجهد العكسي الناتجة عند فصل الطاقة عن الأحمال الحثية؛ وقد يؤدي عدم تركيب ثنائيات الكبح بالقرب من الحمل إلى تعطل مبكر للقناة أو إعادة ضبط متقطعة لاتصالات اللوحة الخلفية.
تحذير بالغ الأهمية
اعزل جميع مصادر الطاقة واقفلها لمنع إعادة التشغيل، بما في ذلك نظام PLC الرئيسي ومصادر تغذية الأحمال الخارجية، قبل تركيب توصيلات الأطراف أو فكها أو صيانتها. قد يؤدي عدم فصل الطاقة الخارجية قبل العمل على الوحدة إلى تلف المعدات أو تشغيل المشغّل عرضيًا أو حدوث صدمة كهربائية.
علّق الحامل العلوي للوحدة في فتحة اللوحة الخلفية من سلسلة CJ، ثم أدر الوحدة لتثبيتها في موضعها بإحكام حتى تستقر بمحاذاة وصلة الناقل.
أحكم ربط براغي التثبيت العلوية والسفلية لقفل الوحدة المادية بإحكام في اللوحة الخلفية، مع ضمان التأريض المناسب للهيكل ومقاومة الاهتزاز.
وصّل أجهزة الحقل بكتلة التوصيل المنفصلة وفقًا للمخطط الكهربائي لمخرج التصريف، وثبّت خطوط جهد التشغيل الخارجي +24 VDC.
قم بمحاذاة كتلة التوصيل المكتملة واضغط عليها بإحكام داخل الوحدة حتى تنغلق ألسنة القفل، مع التحقق من وضوح مسارات رؤية مؤشرات LED.
