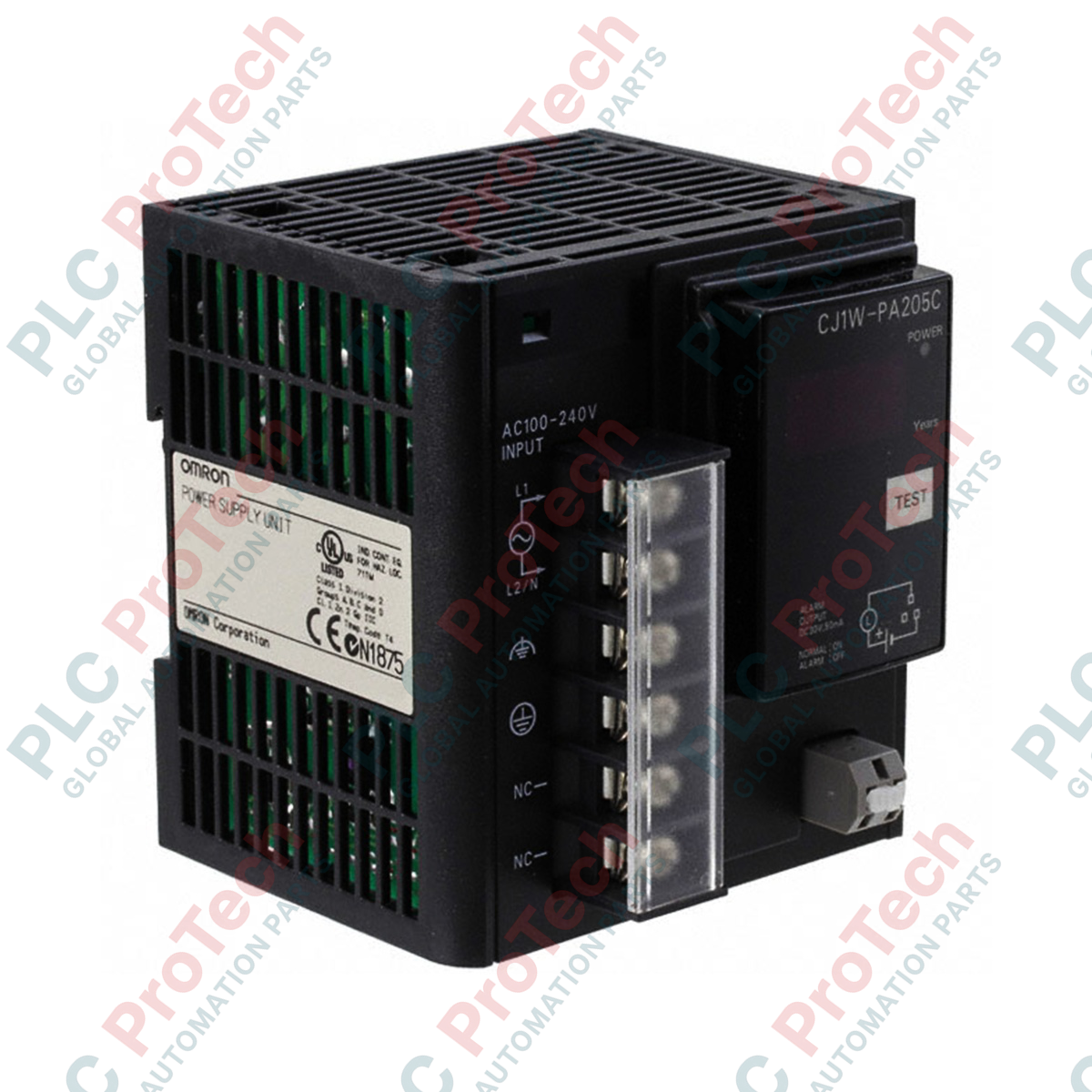

أومرون CJ1W-PA205C، وحدة إمداد طاقة من سلسلة SYSMAC CJ

الوصف

تُعد وحدة Omron CJ1W-PA205C وحدة إمداد طاقة معيارية تُركّب داخل اللوحة، وقد صُممت خصيصًا لمنصة وحدات التحكم المنطقية القابلة للبرمجة SYSMAC CJ. ويتمثل غرضها الأساسي في تحويل دخل التيار المتردد إلى طاقة تيار مستمر منظمة، لتوفير أساس طاقة مستقر لوحدة المعالجة المركزية ووحدات الإدخال والإخراج التوسعية المجاورة عبر هيكل اللوحة الخلفية الداخلي. تعمل هذه الوحدة مع شاشة مدمجة للتنبؤ بالصيانة، مما يتيح رصد التدهور المبكر في الأجهزة لحماية تشغيل النظام من أعطال الطاقة غير المتوقعة. وتقبل الوحدة دخل تيار متردد واسع النطاق، وتوفر سعة كهربائية إجمالية قدرها 25 واط موزعة على خطي التيار المستمر الداخليين بجهد 5 فولت و24 فولت، إلى جانب خرج إنذار بمجمّع مفتوح للتكامل مع أنظمة التشخيص الخارجية. وقد صُممت للوحات التحكم الصناعية ضمن أنظمة أتمتة متنوعة للمنشآت، وتتصل مباشرةً بجميع المكونات القياسية المتوافقة مع بنية سلسلة SYSMAC CJ.

الميزات

• وحدة طاقة مخصصة مصممة للوحة التوصيل الخلفية لسلسلة Omron SYSMAC CJ.
• شاشة مراقبة مدمجة للتنبؤ بالصيانة، توفر إمكانات استباقية لتتبع الأصول.
• يدعم نطاقًا واسعًا من دخل التيار المتردد ليتوافق مع جهود المنشآت حول العالم.
• مخرجا طاقة بجهد تيار مستمر مزدوجان، يوفران خطي 5 فولت تيار مستمر و24 فولت تيار مستمر في الوقت نفسه.
• نقطة تلامس مخصصة لخرج إنذار بمجمّع مفتوح لمراقبة أعطال الأجهزة الخارجية.
• مصمم كجهاز آمن من النوع المفتوح، يُركّب داخل اللوحة ومُحسّن للتثبيت داخل حاويات التحكم الصناعية.

التطبيقات

• لوحات التحكم في أتمتة المصانع.
• رفوف معالجة الآلات وخطوط التصنيع.
• أنظمة التجميع المركزية.
• عُقد التحكم في البنية التحتية الصناعية الموزعة.

المواصفات الفنية

متطلبات الطاقة

مواصفات الخرج

ميكانيكي

بيئي

إرشادات التركيب

• اتجاه التركيب: يجب تركيب هذا المنتج في وضع رأسي فقط. يضمن التركيب الرأسي محاذاة التهوية الصحيحة داخل اللوحة.
• متطلبات الغلاف: يُصنّف الجهاز كمكوّن من النوع المفتوح داخل اللوحة. يجب وضعه داخل لوحة تحكم معتمدة كغلاف من النوع 1 أو أعلى، ولا يمكن الوصول إليه إلا باستخدام أداة أو مفتاح.
• قواعد التوصيلات الميدانية: استخدم موصلات نحاسية فقط لجميع أطراف التوصيل الميدانية المتصلة. لا تستخدم أطراف كبس لتوصيلات الأسلاك الميدانية.
• تقييد الأسلاك المتعددة في الطرف: لا تُدخل أكثر من سلك واحد في أي طرف توصيل منفرد.
• عزم الربط: ثبّت أطراف التوصيل اللولبية للأسلاك الميدانية باستخدام عزم ربط معاير قدره 7 Lb In (0.8 Nm).
• مقياس سلك الموصل: بالنسبة إلى أسلاك الطاقة الميدانية، استخدم أسلاكًا صلبة/مجدولة بمقياس AWG من 20 إلى 14. وبالنسبة إلى أطراف خرج الإنذار، استخدم أسلاكًا صلبة/مجدولة بمقياس AWG من 28 إلى 18 مع طول تعرية للعازل يبلغ 7-10 مم.
• تصنيف درجة حرارة الكابل: اختر كابلات أطراف مصدر الطاقة التي تحمل مواصفة رسمية لدرجة حرارة مقدّرة تبلغ 80ºC أو أعلى.
• التنظيف أثناء الصيانة: لا تستخدم مطلقًا مخفف الطلاء أو المحاليل القائمة على المذيبات أو المواد الكيميائية القاسية لتنظيف الهيكل الخارجي. استخدم قطعة قماش نظيفة وجافة فقط.

الامتثال والشهادات

• معايير UL / CSA
• الموقع الخطِر من الفئة الأولى، القسم 2 (المجموعات A وB وC وD)

الأسئلة الشائعة

ما الوظيفة الأساسية للوحدة CJ1W-PA205C؟

إنها وحدة تعمل بالتيار المتردد، ومصممة لتزويد رف PLC من سلسلة SYSMAC CJ بتيار كهربائي داخلي مستقر بجهدَي 5V DC و24V DC.

ما الذي تراقبه وظيفة التنبؤ بالصيانة في هذه الوحدة؟

يتتبع حالة التشغيل وملف تقادم دوائر الطاقة، ويوفر مؤشرات تنبؤية مبكرة لمنع إيقاف تشغيل النظام بشكل غير متوقع.

ما نطاق جهد دخل التيار المتردد المسموح به؟

يبلغ جهد دخل الوحدة المقنن 100-240 V ac، مع نطاق دخل تشغيلي يمتد من 85% إلى 110% (85-264 V).

ما الحدود القصوى للتيار في مخارج طاقة التيار المستمر؟

يوفر خط 5V DC تيارًا يصل إلى 5 A كحد أقصى، بينما يوفر خط 24V DC تيارًا يصل إلى 1 A كحد أقصى، بإجمالي قدرة خرج تبلغ 25 W.

هل يمكن تركيب هذه الوحدة أفقيًا على سكة DIN؟

لا، ينص تكوين التركيب على أنه يجب تركيب وحدة الطاقة عموديًا فقط.

هل هذا الجهاز آمن للتركيب في المناطق السكنية؟

لا، هذا الجهاز صناعي وغير مخصص للاستخدام في البيئات السكنية بسبب مخاطر التداخل اللاسلكي المحتملة.

ما نوع إنهاء الأسلاك المحظور للتوصيلات الميدانية؟

لا تستخدم أطراف توصيل مكبوسة لأطراف توصيل الأسلاك الميدانية في الكتلة.

ما عزم الشد الذي ينبغي تطبيقه على براغي أطراف التوصيل؟

يجب إحكام براغي كتلة أطراف التوصيل بعزم دقيق قدره 7 Lb In (0.8 Nm).

هل يمكنني إدخال حلقتي طاقة منفصلتين في فتحة طرف توصيل واحدة؟

لا، تنص الإرشادات على أنه يجب عدم إدخال أكثر من سلك واحد في طرف توصيل واحد.

ما نوع مصهر الحماية المطلوب upstream لدائرة الإمداد؟

استخدم مصهرًا من نوع خرطوشة دائرة فرعية بحد أقصى 30 A وبحد أدنى 250 Vac لحماية دائرة إمداد الطاقة الواردة.

ما المعلمات الكهربائية لخرج الإنذار المدمج؟

خرج الإنذار من نوع المجمع المفتوح، بحد أقصى للتصنيف الكهربائي يبلغ 30V dc و50 mA.

هل يمكن لمصدر الطاقة هذا العمل في محطات جبلية عالية الارتفاع؟

نعم، لكنه يقتصر على الارتفاع التشغيلي الذي لا يتجاوز 2,000 متر فوق مستوى سطح البحر.
