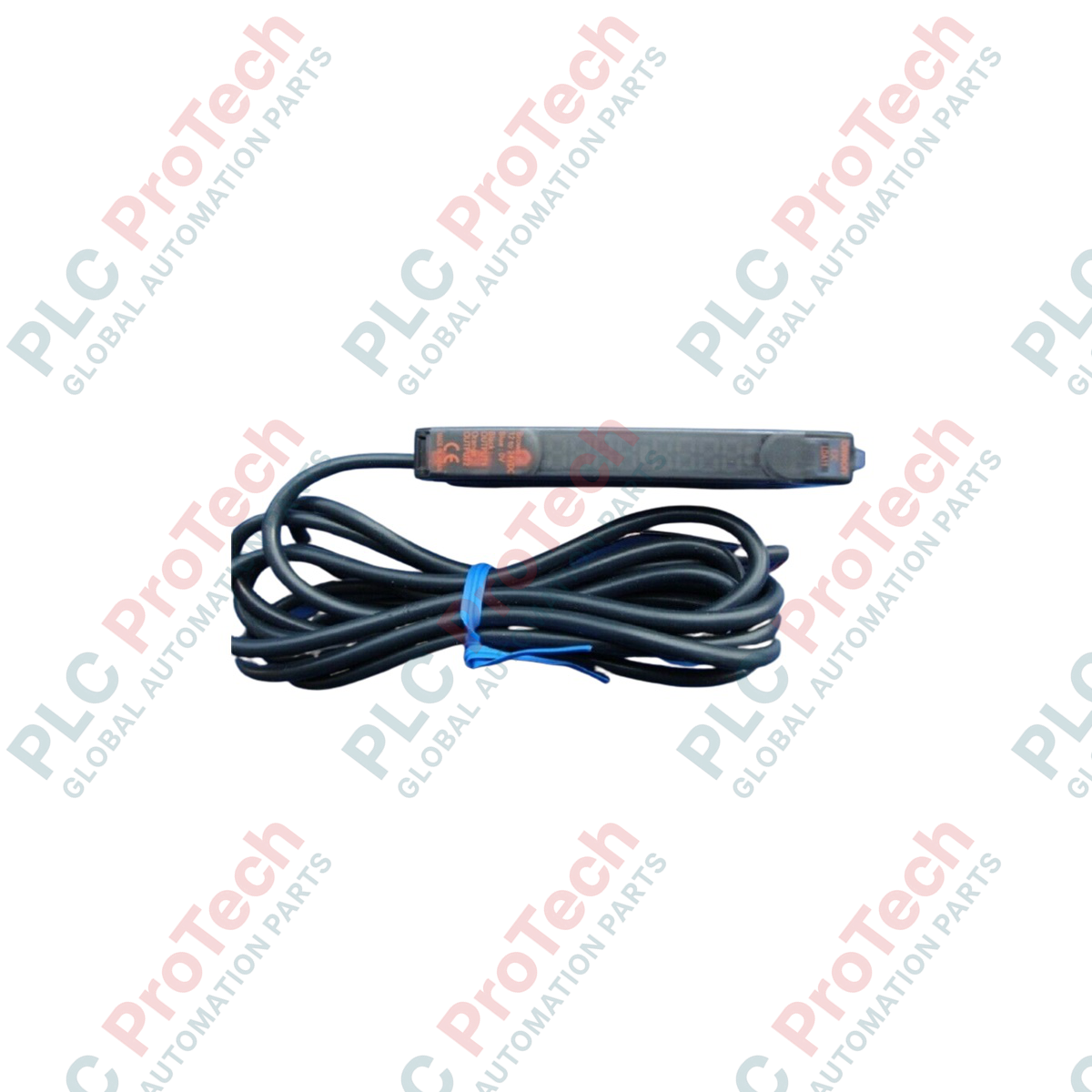

وحدة مضخم رقمي لمستشعر كهروضوئي من سلسلة E3C-LDA من Omron، طراز E3C-LDA11

SKU E3C-LDA11

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Omron
رقم المنتج: E3C-LDA11
Country of origin:اليابان
نوع المنتج: مضخمات المستشعرات الكهروضوئية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 100ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

صُمم Omron E3C-LDA11 للاستشعار بالليزر ذي البقعة الدقيقة والتحقق عالي التفاصيل من الأجزاء، ويعمل كمضخم رقمي منفصل عالي الدقة لمستشعر كهروضوئي. تتصل هذه الوحدة عالية الأداء المثبتة على قضيب DIN برؤوس مستشعرات كهروضوئية ليزرية منفصلة من Omron، وتوفر مراقبة رقمية ثنائية القناة ومعالجة عالية السرعة مباشرة داخل الحاويات الكهربائية. وبفصل الرأس البصري عن إلكترونيات المعالجة، يحافظ E3C-LDA11 على عزل دوائر التقييم المهمة عن الظروف الميدانية القاسية، مع توفير مخارج NPN وشاشتين رقميتين وإمكانية تخصيص واسعة للمعلمات عبر مفاتيح لمس سهلة الاستخدام.

الميزات الرئيسية

شاشة رقمية مزدوجة: عرض فوري متزامن لمستويات الضوء الساقط الحالية (شاشة حمراء) ومستويات العتبة التي يحددها المستخدم (شاشة خضراء).
استجابة عالية السرعة: أزمنة استجابة قابلة للاختيار تتراوح من السرعة الفائقة (لخطوط التصنيع السريعة) إلى أوضاع المسافة الطويلة.
منع التداخل المتبادل: تمنع دوائر الحماية المدمجة التداخل البصري المتبادل عند تركيب عدة رؤوس مستشعرات على مسافات متقاربة.
جامع مفتوح NPN: مخرجان مهيآن لمنطق التبديل NPN، مناسبان للتكامل السلس مع بطاقات إدخال PLC القياسية.
التركيب على قضيب DIN: يتيح التصميم النحيف الموفر للمساحة تركيب صفيفات متجاورة داخل لوحات التحكم.

التطبيقات الصناعية

معالجة رقائق أشباه الموصلات: اكتشاف دقيق لحواف الرقائق ومواضع أشرطة حاملات الرقائق.
خطوط تجميع الإلكترونيات: التحقق من المكونات فائقة الصغر المثبتة سطحيًا (SMD)، ووضع الشرائح، ومحاذاة دبابيس الموصلات.
التغليف عالي السرعة: اكتشاف علامات تسجيل فيلم التغليف والتحقق من وجود المنتجات داخل أنظمة التغليف الكرتوني.
الأدوات الآلية والروبوتات: مراقبة دقيقة لوجود المثاق الدقيق ومحاذاة المؤثرات النهائية للماسكات الروبوتية.

المواصفات الفنية

المعلمة	المواصفة
الشركة المصنّعة	Omron
رقم الطراز	E3C-LDA11
نوع المنتج	مضخم رقمي منفصل لمستشعر كهروضوئي
جهد التغذية	من 12 إلى 24 فولت تيار مستمر ±10% (تموج من قمة إلى قمة 10% كحد أقصى)
استهلاك التيار	45 مللي أمبير كحد أقصى
خرج التحكم	جامع مفتوح NPN، تيار الحمل 50 مللي أمبير كحد أقصى، الجهد المتبقي 1 فولت كحد أقصى
إمكانات مصدر الضوء	متوافق مع رؤوس المستشعرات من سلسلة E3C-LD (ليزر أحمر)
دوائر الحماية	حماية مصدر الطاقة من عكس القطبية، وحماية الخرج من قصر الدائرة، ومنع التداخل المتبادل
تصنيف الحماية من دخول الأجسام والمواد	IP50 (IEC 60529)
درجة حرارة التشغيل المحيطة	من -10 إلى +55 درجة مئوية (من دون تجمد أو تكاثف)
طريقة التوصيل	كابل موصل مسبقًا (الطول القياسي متران)
الوزن الصافي	0.1 كجم
وزن الشحن (محسوب)	1.0 كجم (مع تغليف النقل الواقي)

توصيل الأسلاك وتعيين الواجهة

لون السلك	اسم الإشارة	الوظيفة / الوصف
بني	+V (VCC)	مدخل مصدر الطاقة: 12 إلى 24 فولت تيار مستمر
أزرق	0 فولت (GND)	أرضي مصدر الطاقة / المرجع المشترك
أسود	OUT 1	خرج تحكم بمجمّع مفتوح NPN (إشارة الكشف الرئيسية)
أبيض	OUT 2 / INPUT	خرج NPN 2 (التشخيص الذاتي/الإنذار) أو خط الإدخال الخارجي (قابل للتهيئة)

رؤى هندسية تجريبية

الطُرُز البديلة والتوافق

يستخدم E3C-LDA11 منطق خرج NPN. إذا كانت بنية نظامك تستخدم PNP (وهو النمط القياسي عادةً في لوحات السيارات ومناولة المواد الأوروبية)، فيجب تحديد الطراز E3C-LDA41 بدلًا منه. لا تخلط بين طُرُز NPN وPNP في مجموعة أطراف محلية واحدة من دون وحدات تحويل الإشارة. جرى ضبط هذا المضخّم خصيصًا للعمل مع وحدات رأس الليزر من سلسلة E3C-LD؛ وقد تؤدي محاولة توصيل رؤوس كهروضوئية أقدم غير ليزرية إلى إتلاف واجهة الباعث المادية أو ظهور رموز خطأ لعدم تطابق المستشعر.

مخاطر التطبيق والملاحظات الهندسية

عند تجميع عدة وحدات E3C-LDA11 معًا على سكة DIN واحدة، يجب مراعاة تبديد الحرارة. رغم أن نطاق التشغيل الاسمي يمتد حتى +55 درجة مئوية، فإن تركيبات الصفوف المتجاورة التي تضم أكثر من خمس وحدات تحت حمل مستمر قد تؤدي إلى تراكم حراري، مما يغيّر ترددات الساعة الداخلية ويعدّل قيم العتبات الدقيقة. نوصي بإدخال صفائح مباعدة بسماكة 5 مم بين مجموعات من خمس وحدات للحفاظ على الاتزان الحراري الأساسي.

نصائح التشغيل الأولي والتوصيلات

أثناء التشغيل الأولي، تحقّق من تثبيت كابل توصيل رأس الليزر بإحكام في المنفذ الجانبي للمضخّم قبل تزويده بجهد تحكم قدره 24 فولت تيار مستمر. قد يؤدي توصيل رأس المستشعر أثناء التشغيل إلى توليد ارتفاعات كهربائية عابرة تُضعف الصمام الثنائي لليزر. أَرْضِ سكة DIN جيدًا للحد من التداخل الكهرومغناطيسي، الذي قد يؤدي بخلاف ذلك إلى إطلاق إشارات كشف خاطئة على مستوى الميكروثانية في أوضاع الاستشعار عالية السرعة.

إرشادات التركيب

تحذير بالغ الأهمية: السلامة أولًا افصل جميع مصادر الطاقة الكهربائية قبل التعامل مع مضخّم المستشعر أو توصيل أسلاكه أو تركيبه. تحقّق من عدم وجود طاقة متبقية في لوحة التحكم لمنع حدوث دوائر قصر عرضية وتلف المكوّنات والإصابات المحتملة. لا تنظر مباشرة إلى شعاع الليزر المنبعث من رأس المستشعر المتصل.

1

ثبّت E3C-LDA11 على سكة DIN متماثلة قياسية بعرض 35 مم. تأكد من أن المشبك الخلفي مثبت بإحكام في مكانه.

2

افتح الغطاء الواقي الخارجي وأدخل موصل رأس المستشعر البصري المتخصص حتى يستقر في المقبس المخصص.

3

وجّه الكابل المجهّز مسبقًا ذي الأسلاك الأربعة بعيدًا عن خطوط قدرة التيار المتردد الرئيسية أو محركات التردد المتغيّر (VFDs) للحد من التشويش. صِل الأسلاك بدقة وفقًا لجدول المخطط.

4

طبّق قدرة 12–24 فولت تيار مستمر ونفّذ بروتوكول تعليم الهدف باستخدام أزرار اللوحة الأمامية لإنشاء عتبات الإشارة التشغيلية.

FAQ

ما الفرق الأساسي بين E3C-LDA11 وE3C-LDA41؟

يستخدم E3C-LDA11 تكوينات خرج بمجمّع مفتوح NPN، وهي قياسية في أسواق الأتمتة الآسيوية وأمريكا الشمالية. أما E3C-LDA41 فيستخدم مخارج بمجمّع مفتوح PNP، وهي قياسية في تخطيطات الآلات الأوروبية.

ما رؤوس المستشعر التي يمكن استخدامها مع وحدة التضخيم هذه؟

صُمم E3C-LDA11 للاستخدام تحديدًا مع رؤوس مستشعرات Omron الكهروضوئية الليزرية من سلسلة E3C-LD. وقد يؤدي دمجه مع طُرز غير ليزرية غير معتمدة إلى أخطاء في القياس أو تلف مادي في الموصل.

كيف تعمل وظيفة منع التداخل المتبادل في هذا الطراز؟

تتميز وحدة التضخيم بدوائر مزامنة رقمية. عند تركيب عدة وحدات تضخيم جنبًا إلى جنب على سكة DIN وربطها ماديًا عبر مسارات الموصلات الداخلية، تنسّق النبضات الضوئية لمنع تداخل الحزم المتبادل.

هل يمكنني تهيئة السلك الأبيض الإضافي ليكون خط إدخال؟

نعم، بناءً على إعدادات المعلمات، يمكن تهيئة السلك الأبيض ليكون خرج تحكم ثانويًا (مثل خرج إنذار) أو خط إدخال خارجيًا للتعليم عن بُعد أو ضبط انبعاث الضوء الخارجي.
