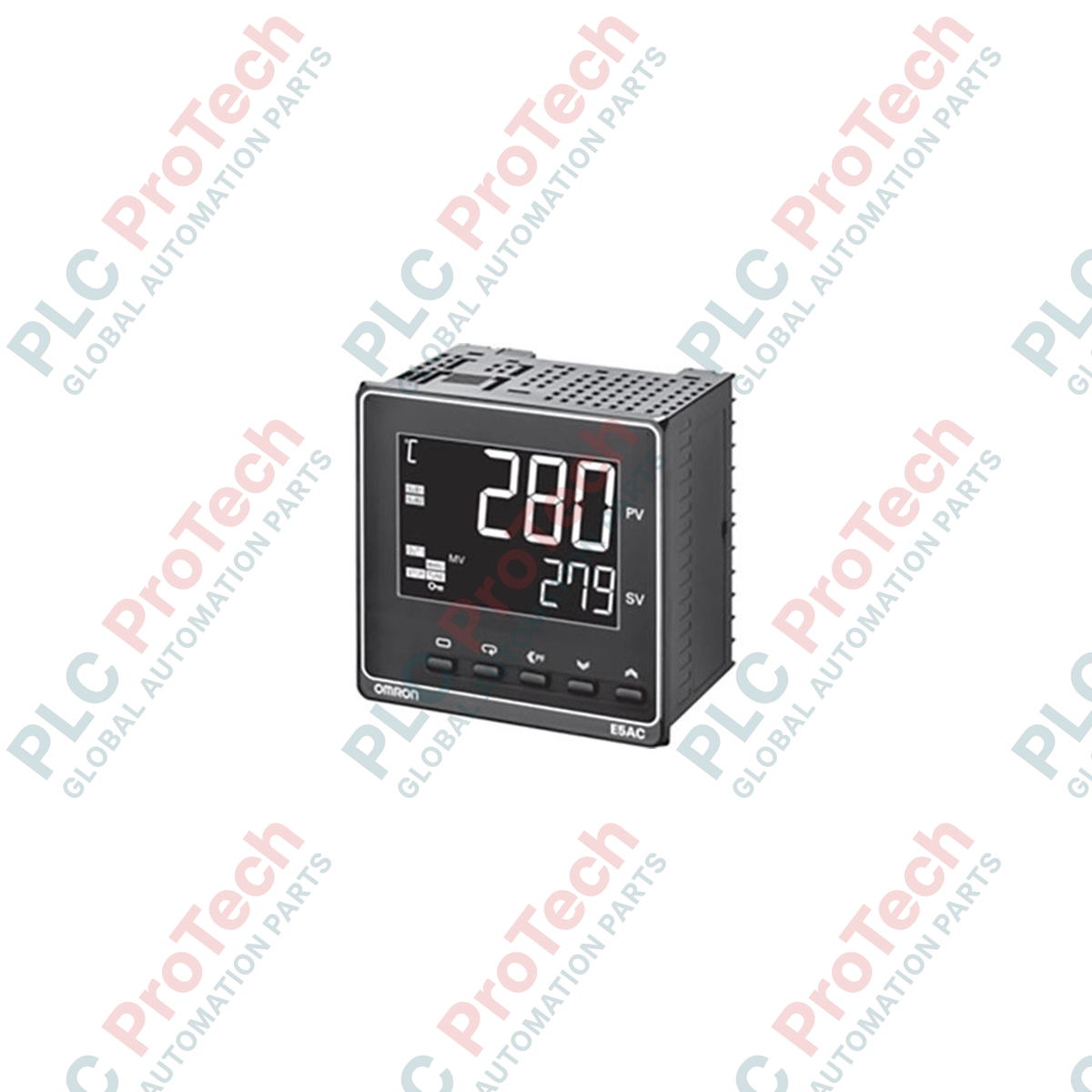

وحدة تحكم رقمية في درجة الحرارة من سلسلة Omron E5AC، الطراز E5AC-RX2ASM-000

SKU E5AC-RX2ASM-000

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Omron
رقم المنتج: E5AC-RX2ASM-000
Country of origin:اليابان
نوع المنتج: وحدات التحكم الرقمية في درجة الحرارة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 3000ج
Dimensions: 120 مم × 120 مم × 110 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

بفضل إدارته للملفات الحرارية بدقة عالية، يعمل أومرون E5AC-RX2ASM-000 كوحدة تحكم عمليات عالية الكثافة بمقاس 1/4 DIN، مصممة للبيئات الصناعية الصعبة. تدمج هذه الوحدة شاشة بيضاء عالية التباين لقيمة العملية مع معدل أخذ عينات سريع يبلغ 50 مللي ثانية، لتوفير تحكم سريع وموثوق بحلقة مغلقة. وقد صُممت للتركيب القياسي على اللوحات، وتدعم مداخل المستشعرات الشاملة، وتتميز بمخرجي مرحل للتعامل مع حلقات التحكم الرئيسية وإنذارات العمليات المهمة من دون الحاجة إلى وحدات إرسال مساعدة.

الميزات

شاشة LCD بيضاء عالية الوضوح: توفر أحرف قيمة العملية بارتفاع 25 مم وضوحًا استثنائيًا من مسافات طويلة وزوايا مشاهدة واسعة.
معدل أخذ عينات فائق السرعة: توفر فترة أخذ عينات تبلغ 50 مللي ثانية سرعة الاستجابة اللازمة للتقلبات السريعة في درجات الحرارة ضمن العمليات الحرارية الديناميكية.
مدخل مستشعر شامل: يدعم التوصيل المباشر للمزدوجات الحرارية، ومقاييس الحرارة بالمقاومة البلاتينية (Pt100/JPt100)، وإشارات التيار/الجهد التماثلية.
مخارج مرحل مساعدة مزدوجة: مخرجان مساعدان مستقلان من نوع SPST-NO، قابلان للتهيئة للإنذارات أو تشابكات الأمان أو حالات الأحداث.
عمق صغير ومدمج: يقلل عمق يبلغ 60 مم خلف اللوحة الأمامية من متطلبات المساحة داخل الخزائن الكهربائية محدودة المساحة.

التطبيقات

أنظمة بثق البلاستيك ومعدات القولبة بالحقن ومناطق التحكم في درجة حرارتها.
أفران المعالجة الحرارية الصناعية، والأفران، وأفران الخزف.
قضبان إحكام آلات التغليف عالية السرعة وأجهزة وضع المواد اللاصقة الذائبة بالحرارة.
حجرات محاكاة الظروف البيئية وأنظمة التحضين البيولوجي.

المواصفات الفنية

معلمة المواصفات	القيمة الفنية
الشركة المصنّعة	أومرون
الطراز / SKU	E5AC-RX2ASM-000
حجم اللوحة الأمامية	96 × 96 مم (1/4 DIN)
جهد الإمداد	من 100 إلى 240 فولت تيار متردد، 50/60 هرتز
استهلاك الطاقة	9.0 فولت أمبير كحد أقصى
مخرج التحكم 1	مخرج مرحل (SPST-NO، 250 فولت تيار متردد، حمل مقاوم 3 أمبير)
مخرج التحكم 2	لا يوجد
المخارج المساعدة	مرحلتا SPST-NO مساعدتان (250 فولت تيار متردد، حمل مقاوم 2 أمبير)
توافق مستشعر الإدخال	مزدوج حراري (K، J، T، E، L، U، N، R، S، B، W، PL II)، مقاومة حرارية (Pt100، JPt100)، تماثلي (4-20 مللي أمبير، 0-20 مللي أمبير، 1-5 فولت، 0-5 فولت، 0-10 فولت)
فترة أخذ العينات	50 مللي ثانية
طريقة التحكم	تحكم بالتشغيل/الإيقاف أو تحكم مزدوج بتقنية PID (مع الضبط التلقائي)
توصيل الأطراف	كتلة أطراف لولبية (M3) مع غطاء أطراف مدمج
درجة حرارة التشغيل	من -10 إلى 55 درجة مئوية (من دون تجمد أو تكاثف)
بلد المنشأ	اليابان
وزن الشحن (محسوب)	0.45 كجم
أبعاد العبوة (محسوبة)	120 مم × 120 مم × 110 مم

خريطة الأطراف وتخصيصات الواجهات

رقم الطرف	تخصيص الدائرة الوظيفية
1 و2	مدخل مصدر طاقة التشغيل (من 100 إلى 240 فولت تيار متردد، غير مستقطب)
3 & 4	خرج التحكم 1 (مرحل، SPST-NO)
7 & 8	خرج مساعد 1 (مرحل، SPST-NO)
9 & 10	خرج مساعد 2 (مرحل، SPST-NO)
21, 22, 23	إدخال مستشعر شامل (RTD طور A/B/B' أو TC / جهد / تيار)

رؤى هندسية تجريبية

الطرازات البديلة والتوافق

يُعد E5AC-RX2ASM-000 خلفًا مباشرًا بمقاس 1/4 DIN لطرازات E5AN القديمة. وعلى خلاف الإصدارات الأقدم، تتميز هذه الوحدة بعمق تركيب منخفض جدًا يبلغ 60 مم، ما يتيح تركيبها في الحاويات الضحلة. لاحظ أنه رغم توافق بنية معلماتها بدرجة كبيرة مع المنصات القديمة، فقد تتطلب تغييرات خريطة السجلات التحقق عند تكييف حلقات اتصال Modbus الحالية عبر البوابات الخارجية.

مزالق التطبيق وملاحظات هندسية

عند استخدام وضع أخذ العينات السريع المدمج بزمن 50 ms، قد تتسبب المجالات الكهرومغناطيسية عالية التردد الصادرة عن محركات التردد المتغير (VFDs) المحيطة في اهتزاز قيمة المستشعر أو ظهور أخطاء انقطاع المستشعر (S.ERR) مبكرًا. ولمنع عدم استقرار تغذية العملية الراجعة، ينبغي زيادة معلمة المرشح الرقمي للإدخال (dFL) تدريجيًا من القيمة الافتراضية 0.0 ثانية إلى نحو 1.0 أو 2.0 ثانية في البيئات ذات الضوضاء الكهربائية.

نصائح التشغيل والتوصيل &

عند إجراء التشغيل الحراري الأولي، اضبط أمر الضبط التلقائي (AT) لوحدة التحكم فقط بعد استقرار النظام عند درجة حرارة الغرفة. قد يؤدي تنفيذ الضبط التلقائي من حالة ساخنة إلى احتساب وحدة التحكم لمكاسب PID غير دقيقة، مما يسبب تجاوزًا دوريًا. عند توصيل مداخل المزدوج الحراري، استخدم دائمًا سلك تمديد مطابقًا وملائمًا للسبيكة مباشرة بالطرفين 21 و22 لمنع أخطاء الوصلة الباردة الثانوية.

إرشادات التركيب

تحذير بالغ الأهمية: افصل الطاقة عن جميع خطوط التغذية الأساسية والمساعدة قبل بدء التركيب أو توصيل الأطراف. لا تلمس مسماري الطرفين 1 و2 أثناء تشغيل طاقة التيار الرئيسي. قد يؤدي عدم الالتزام الصارم بإجراءات العزل الكهربائي إلى خطر صعق شديد أو تلف المعدات أو بدء تشغيل العملية بشكل غير متوقع.

1

أدخل وحدة التحكم في العمليات E5AC مباشرة عبر فتحة اللوحة القياسية مقاس 92 مم × 92 مم من الجهة الأمامية للوحة الكهربائية.

2

مرّر محوّلي التثبيت فوق الجزء العلوي والسفلي من هيكل الوحدة من خلف اللوحة حتى يثبتا بإحكام في موضعهما مقابل السطح الداخلي للوحة.

3

وصّل مستشعر الإدخال باستخدام كابلات مزدوجة محمية بالطرفين 21-23، مع التأكد من تأريض سلك تصريف التدريع بشكل صحيح عند نقطة التأريض النجمية الوحيدة للنظام فقط.

4

ثبّت مصدر الطاقة (100 إلى 240 فولت تيار متردد) بالطرفين 1 و2، وتحقق من إحكام التوصيل بعزم يتراوح بين 0.43 و0.58 N-m، ثم ثبّت غطاء طرف الأمان.

FAQ

ماذا يشير الرمز 'S.ERR' على شاشة وحدة التحكم E5AC؟

يشير الرمز 'S.ERR' (خطأ المستشعر) إلى أن إشارة مستشعر الإدخال مقطوعة أو غير متصلة أو موصّلة بقطبية غير صحيحة. تحقّق من التوصيلات عند الطرفين 21 و22، وتأكد من أن معلمة نوع الإدخال المحددة (CN-t) تطابق المستشعر الفعلي المتصل.

هل يدعم هذا الطراز الاتصال التسلسلي Modbus RS-485؟

لا يتضمن الطراز الأساسي E5AC-RX2ASM-000 خيارات الاتصال التسلسلي RS-485 بشكل افتراضي. يتطلب الاتصال التسلسلي لوحات مساعدة اختيارية أو طرزًا ذات لواحق متخصصة مزودة بأطراف اتصال.

ما تصنيف نقاط التلامس للمخارج المساعدة في وحدة التحكم بدرجة الحرارة هذه؟

المخرجان المرحليان المساعدان في هذه الوحدة مصنفان لحمل مقاومي أقصى قدره 2 A عند 250 VAC. ينبغي استخدام شبكات كبح خارجية أو مرحلات وسيطة مع الأحمال الحثية لحماية نقاط التلامس الداخلية من التآكل.

هل يمكن تهيئة هذه الوحدة للتحكم بالتبريد فقط أو للتحكم المزدوج بالتسخين والتبريد؟

نعم، تدعم وحدة التحكم التحكم بالتسخين والتبريد. ومع ذلك، نظرًا لأن هذه الوحدة لا تحتوي إلا على مخرج تحكم فعلي واحد (مخرج المرحل 1)، يجب تخصيص التحكم بالتبريد لأحد المخارج المرحلية المساعدة عبر توجيه المعلمات داخليًا.
