الشركة المصنعة: Omron
رقم المنتج: H7CX-R11-N
Country of origin:اليابان
نوع المنتج: مقاييس السرعة الرقمية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 10.0 سم × 6.0 سم × 6.0 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

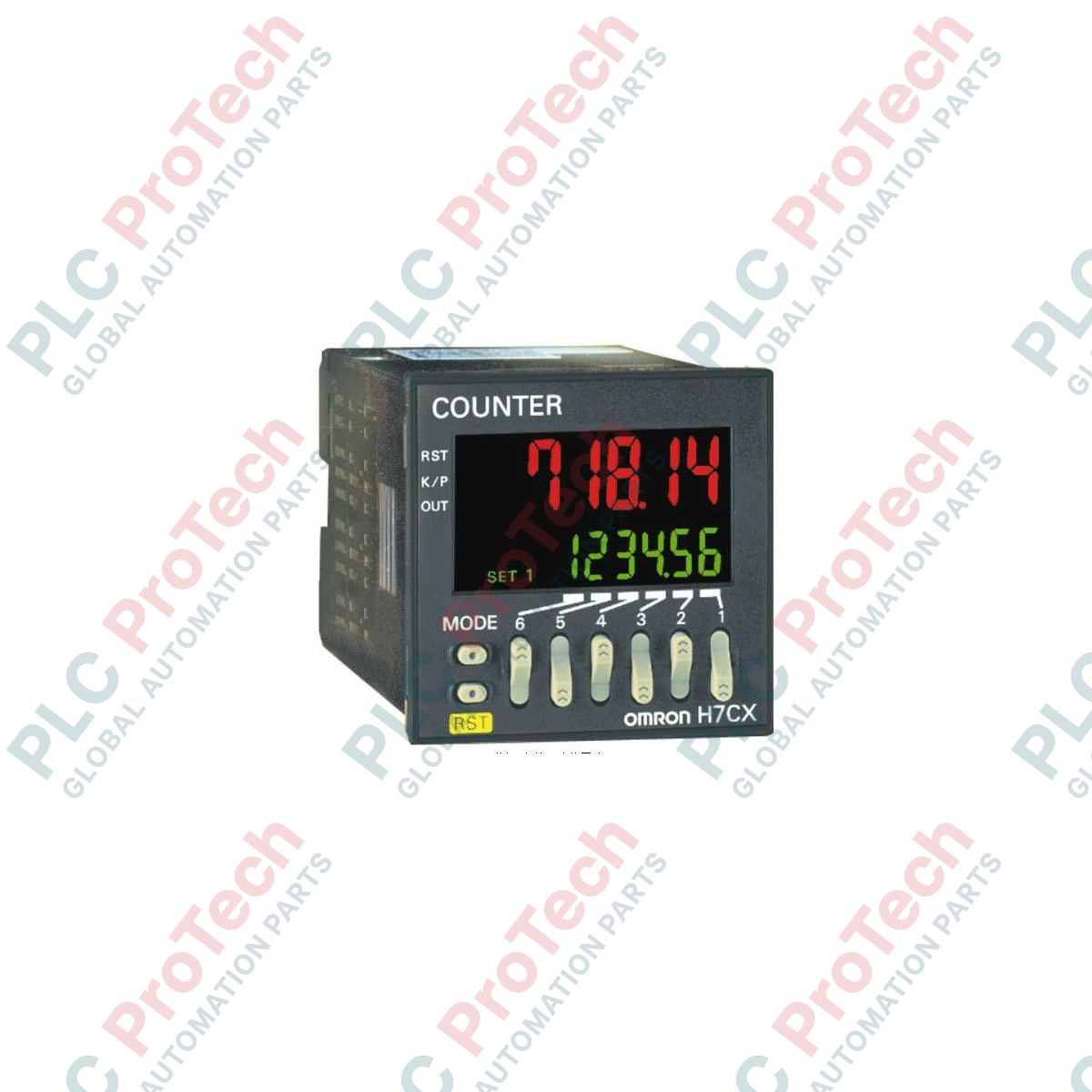

صُممت وحدة Omron H7CX-R11-N لمراقبة السرعة الدورانية ومعدل التدفق بدقة عالية، وتعمل كمقياس سرعة دوران رقمي قابل للتهيئة بدرجة كبيرة مكوّن من 6 أرقام ضمن حلقات الأتمتة الصناعية. وتوفر هذه الوحدة المثبتة على لوحة بمقاس DIN 48 × 48 مم تغذية راجعة واضحة وفورية من خلال شاشة LCD سالبة قابلة للبرمجة وثنائية اللون. وقد صُمم النظام لتحقيق المرونة، إذ يتصل بسلاسة بمستشعرات القرب والمشفّرات الدوارة والمفاتيح الكهروضوئية، ما يجعله موثوقًا للغاية لمراقبة السرعات الميكانيكية المعقدة. ويسهّل تكوين المقبس المدمج ذي 11 طرفًا التركيب السريع على اللوحة الخلفية واستبدال الوحدات ميدانيًا دون تغيير ترتيب أسلاك خزانة التحكم.
| معلمة المواصفات | القيمة / التفاصيل |
|---|---|
| الشركة المصنعة | أومرون للأتمتة الصناعية |
| رقم الطراز | H7CX-R11-N |
| نوع المنتج | عداد/مقياس سرعة دوران متعدد الوظائف (وضع مقياس سرعة الدوران) |
| جهد التغذية | 100 إلى 240 فولت تيار متردد عند 50/60 هرتز |
| أرقام الشاشة | 6 أرقام (النطاق: -99999 إلى 999999) |
| التوصيلات الخارجية | مقبس ذو 11 طرفًا |
| أنواع الخرج | ملامس SPDT (250 فولت تيار متردد / 30 فولت تيار مستمر، 3 أمبير حمل مقاومي) ومجمّع مفتوح NPN (30 فولت تيار مستمر، بحد أقصى 100 مللي أمبير) |
| الحد الأقصى لتردد الإدخال | 30 هرتز أو 10 كيلوهرتز (معلمة برمجية قابلة للتحديد) |
| مصدر الطاقة الخارجي | 12 فولت تيار مستمر (±10%)، 100 مللي أمبير |
| درجة حرارة التشغيل | -10 إلى 55 درجة مئوية (من دون تجمد أو تكاثف) |
| صيغة التركيب | فتحة تركيب في اللوحة (45 × 45 مم) أو تركيب سطحي/على سكة DIN مع مقبس اختياري |
| وزن الشحن (محسوب) | 0.35 كجم |
| أبعاد العبوة (محسوبة) | 10.0 سم × 6.0 سم × 6.0 سم |
| رقم الطرفية / الطرف | تعيين الإشارات | المواصفات الكهربائية |
|---|---|---|
| الطرف 1 | المشترك لمدخل الإشارة (COM) | مرجع 0 فولت تيار مستمر لمدخلات المستشعر |
| الطرف 2 | مصدر طاقة التيار المتردد (L1) | مدخل 100 إلى 240 فولت تيار متردد، بتردد 50/60 هرتز |
| الطرف 3 | مصدر الطاقة المساعد للمستشعر | خرج 12 فولت تيار مستمر، بحد أقصى 100 مللي أمبير |
| الطرف 4 | مدخل CP1 (نبضة العد 1) | قناة قياس مقياس سرعة الدوران A |
| الطرف 5 | Input CP2 / Gate Input (Count Pulse 2) | دخل CP2 / دخل البوابة (نبضة العد 2) |
| قناة قياس الطور B أو وظيفة المنع | الطرف 6 | دخل إعادة الضبط |
| حلقة إعادة ضبط رقمية (ملامس جاف أو حالة صلبة) | مصدر طاقة التيار المتردد (L2/N) | من 100 إلى 240 VAC، و50/60 Hz، المحايد |
| الطرف 8 | ملامس خرج التحكم COM | طرف مشترك للمرحل الميكانيكي |
| الطرف 9 | ملامس خرج التحكم NC | طرف مرحل مغلق عادةً |
| الطرف 10 | ملامس خرج التحكم NO | طرف مرحل مفتوح عادةً |
| الطرف 11 | خرج ترانزستور (المجمّع) | خرج مجمّع مفتوح NPN، بحد أقصى 30 VDC |
يمثل تعيين اللاحقة المحدّث "N" الإصدار الحالي لمنتج Omron، ليحل محل وحدات H7CX القديمة. ويتميز بعمق هيكل محسّن وبنى قوائم معاد تصميمها. تتوافق القواعد القياسية ذات 11 طرفًا، مثل Omron P2CF-11 (للتركيب على اللوحة من الأمام) وP3GA-11 (للتركيب الخلفي/على اللوحة الفرعية)، توافقًا كاملًا مع هذه الوحدة، ما يعني عدم الحاجة إلى تعديل البنية التحتية المادية عند الترقية من أجهزة سلسلة H7CX الأقدم.
عند استخدام الوحدة كعداد سرعة عالي السرعة، يجب التحقق من معلمة اختيار سرعة الإدخال. عند استخدام مفاتيح ميكانيكية أو مرحلات كحساسات إدخال، يجب ضبط سرعة النظام على 30 Hz. قد يؤدي ترك السرعة مضبوطة على 10 kHz إلى أخطاء قياس شديدة بسبب ارتداد نقاط التلامس، إذ يقرأه المعالج الدقيق عالي السرعة على أنه نبضات صحيحة. اعزل كابلات التحكم دائمًا عن أطوار طاقة المحرك للقضاء على تشوّه الإشارة.
لضمان المناعة من الضوضاء الكهربائية، تأكّد من تمرير خطوط إشارات الحساسات القياسية NPN/PNP داخل قنوات معدنية مؤرضة. عند استخدام حساسات تقارب ثلاثية الأسلاك، اضبط معلمة المنطق الداخلية عبر قوائم النظام بما يتوافق مع تكوين الحساس لديك. يزوّد الطرف 3 بجهد 12 VDC؛ يُرجى التأكد من أن إجمالي التيار المسحوب من الحساسات المتصلة لا يتجاوز 100 mA، وإلا فستتفعّل حماية الحمل الزائد الداخلية، ما يؤدي إلى فشل قياس الجهاز.
اعزل جميع مصادر طاقة التيار المتردد التي تغذي حاوية التحكم وافصل عنها الطاقة قبل التعامل مع أطراف التوصيل أو توصيل الوحدة ذات 11 طرفًا بمقبسها. قد يؤدي عدم عزل هذه الدوائر بأمان إلى صدمة كهربائية شديدة أو تعطل المكونات أو تلف دائم للمكونات الداخلية ذات الحالة الصلبة.
تأكّد من تجهيز فتحة لوحة قياسية بمقاس 45 x 45 مم (1/16 DIN) على سطح لوحة نظيف وخالٍ من الغبار المعدني.
صِل مقبس التوصيل ذي 11 طرفًا (مثل P2CF-11) بإحكام وفقًا لمخطط أطراف التوصيل، مع تثبيت أطراف البراغي بعزم أقصى قدره 0.5 N-m.
أدخل الهيكل الرئيسي في فتحة اللوحة من الأمام، ثم ثبّته باستخدام مهايئ Y92F-30 من الخلف.
طبّق الطاقة، وتنقّل بين أوضاع البرمجة الأساسية لضبط معلمات سرعة الإدخال وأزمنة استجابة الإخراج وحدود التحجيم المستهدفة قبل تشغيل الآلات الميدانية.
