الوصف

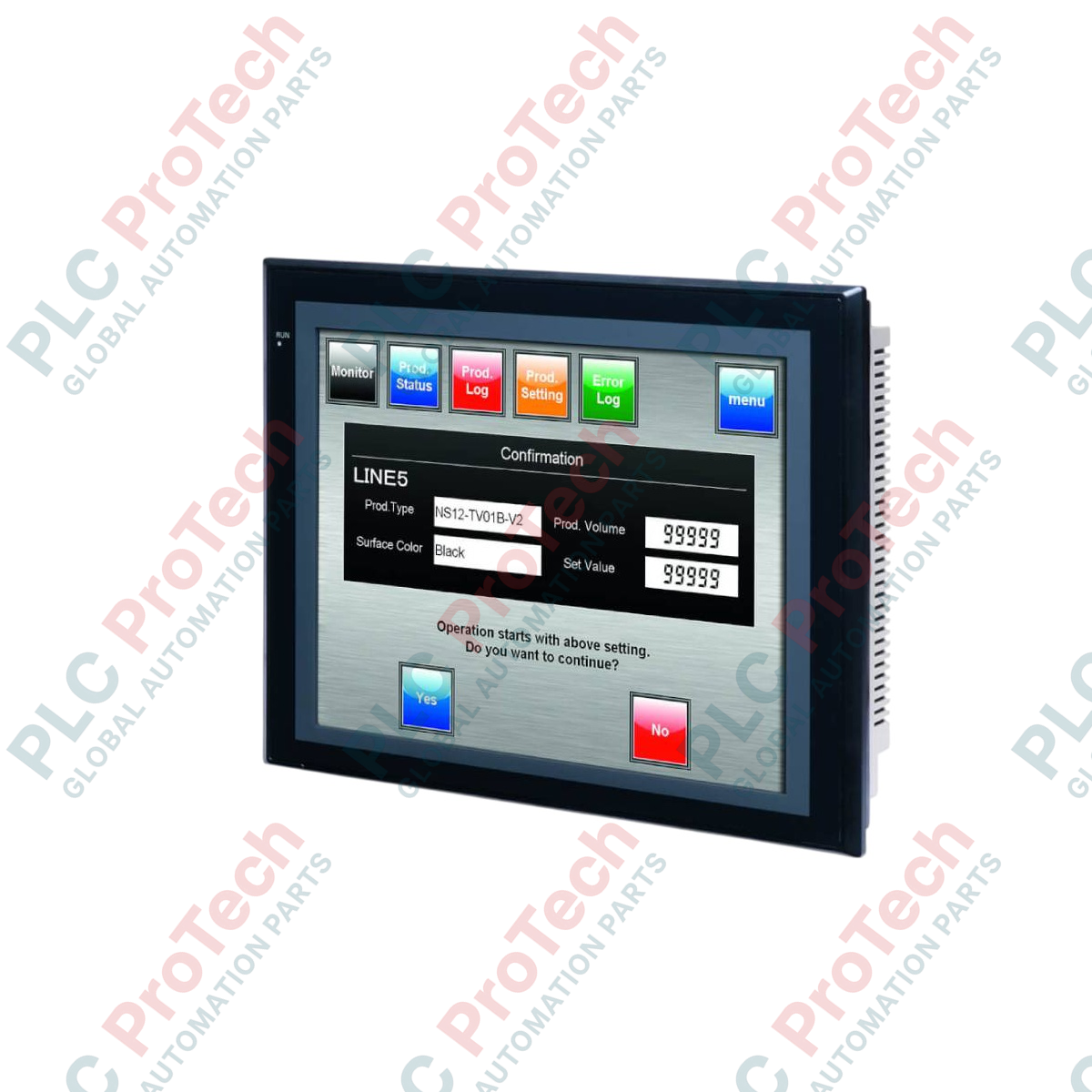

يوفّر Omron NS10-TV00B-V1 واجهة رسومية للمشغّل مخصصة للتفاعل بين الإنسان والآلة، وهو مصمم للمراقبة والتحكم في الوقت الفعلي داخل الأنظمة الصناعية المؤتمتة. يتميز هذا الطراز بشاشة TFT بمصفوفة نشطة متينة مقاس 10.4 بوصة، مدمجة مع واجهة شاشة لمس عالية الاستجابة، ما يتيح تشخيص النظام وإدارة العمليات بسهولة. ويأتي الجهاز داخل هيكل بإطار أسود، وقد صُمم بمنافذ تسلسلية ومنافذ USB مدمجة لضمان اتصال سلس ضمن بنيات PLC متعددة العقد.
الميزات
- شاشة LCD ملونة متينة بتقنية TFT تعرض ما يصل إلى 256 لونًا لتوفير تشخيص واضح وعالي التباين.
- منفذا اتصال تسلسليان RS-232C مدمجان يتيحان الاتصال المباشر والمتزامن مع PLC والأجهزة الطرفية.
- فتحة CompactFlash مخصصة للنسخ الاحتياطي الآلي لمشروعات الشاشة وتسجيل الأحداث وتخزين بيانات الوصفات.
- واجهتا USB مضيفة وتابعة تدعمان البرمجة السلسة من الكمبيوتر عبر CX-Designer ونقل البيانات المساعدة.
- إمكانية التوسعة المعيارية عبر فتحة خيارات مخصصة في اللوحة الخلفية لوحدات Ethernet أو Controller Link.
التطبيقات
- خطوط تجميع هياكل السيارات وتصوير أنظمة الناقلات.
- آلات التغليف وآلات تكديس المنصات وأنظمة مناولة المواد.
- محطات معالجة المياه ومراقبة التحكم في المضخات.
- عمليات تجهيز وخلط وتسخين الأغذية والمشروبات.
المواصفات الفنية
| الشركة المصنّعة |
Omron |
| مرجع الطراز |
NS10-TV00B-V1 |
| نوع العرض |
شاشة LCD ملونة بمصفوفة TFT نشطة |
| حجم الشاشة (قطريًا) |
10.4 بوصة |
| الدقة |
640 × 480 بكسل (VGA) |
| ألوان العرض |
256 لونًا |
| جهد الدخل المقنن |
24 فولت تيار مستمر |
| نطاق الجهد المسموح به |
من 20.4 إلى 27.6 فولت تيار مستمر |
| استهلاك الطاقة |
25 واط كحد أقصى |
| الاتصالات التسلسلية |
منفذا RS-232C (موصل D-sub ذو 9 سنون) |
| منافذ USB |
منفذ USB واحد من النوع B (تابع، USB 1.1) |
| فتحة التوسعة |
فتحة واحدة (لواجهات الشبكة أو لوحة إدخال الفيديو) |
| وسيط التخزين |
فتحة CompactFlash (النوع I/II) |
| درجة حرارة التشغيل |
من 0 إلى 50 درجة مئوية |
| الرطوبة المحيطة |
من 35% إلى 85% رطوبة نسبية (من دون تكاثف) |
| لون الإطار |
أسود |
| وزن الشحن (محسوب) |
3.5 كجم |
التوصيلات والواجهات
| اتصال الواجهة |
الموصل الفعلي |
تعيين الإشارة / الوظيفة |
| المنفذ التسلسلي A |
موصل D-sub ذو 9 سنون (أنثى) |
واجهة بروتوكول Host Link / NT Link (1:1 أو 1:N) |
| المنفذ التسلسلي B |
موصل D-sub ذو 9 سنون (أنثى) |
وصلة تسلسلية لـ Host Link أو NT Link أو وحدة التحكم في درجة الحرارة |
| USB تابع |
USB من النوع B |
برمجة مباشرة من الكمبيوتر ونقل بيانات الشاشة |
| أطراف الطاقة |
كتلة أطراف ثلاثية المواضع |
24 فولت تيار مستمر (+)، 0 فولت تيار مستمر (-)، تأريض وظيفي (GR) |
رؤى هندسية تجريبية
الطرازات البديلة والتوافق
الإصدار القديم غير V1 والوحدة المحدّثة V1 متوافقان من حيث التركيب، إذ يستخدمان فتحات خزائن متطابقة. لاحظ أن مشاريع الشاشة المترجمة لأجهزة V1 تتطلب تحديث برنامج نظام HMI المستهدف في CX-Designer قبل إجراء تنزيل تسلسلي أو عبر USB، لتجنب أعطال تهيئة وقت التشغيل.
مشكلات شائعة في التطبيقات وملاحظات هندسية
يمكن أن تؤدي الظروف الحرارية داخل الصناديق الصغيرة غير المهواة إلى تسريع تقادم الإضاءة الخلفية. حافظ دائمًا على خلوص لا يقل عن 100 mm حول جميع أسطح الهيكل الخلفية. لا تستخدم بطاقات MLC CompactFlash الاستهلاكية القياسية؛ إذ ستؤدي حدود تحمل الكتابة إلى تلف قطاعات موضعية أثناء دورات تسجيل البيانات الكثيفة. استخدم وسائط SLC الصناعية كمعيار.
نصائح التشغيل الأولي والتوصيلات
عند توصيل إعدادات NT Link التسلسلية عالية السرعة عبر مسافات طويلة، وجّه المسارات التسلسلية بعيدًا تمامًا عن كابلات محركات AC عالية التيار لتقليل التداخل الكهرومغناطيسي. تكون حلقات التأريض شائعة إذا تم توصيل أطراف التأريض الوظيفي مجددًا بنقاط المشترك في ناقل القيادة الصناعي. تأكد من توصيل التأريض الوظيفي (GR) مباشرةً بلوحة التأريض النجمية الرئيسية في الخزانة.
إرشادات التركيب
تحذير بالغ الأهمية: خطر كهربائي
اعزل جميع مصادر طاقة AC/DC التي تغذي لوحة الصندوق واقفلها قبل تحضير الفتحات أو تنفيذ التركيب المادي أو إنهاء توصيلات التحكم. قد يؤدي عدم القيام بذلك إلى تلف الجهاز أو تعطل الدائرة الداخلية أو التعرض لصدمة جهد عالٍ.
1
حضّر فتحة اللوحة: حدّد واقطع فتحة مستطيلة خالية من العوائق بأبعاد 302.0 mm x 228.0 mm (سماحية +1.0 / -0.0 mm) في باب الصندوق. تأكد من أن سُمك اللوحة يتراوح بين 1.6 mm و4.8 mm.
2
تحقق من حشية الإطار: تأكد من استقرار حشية الإغلاق المطاطية المقاومة للماء بشكل مسطح داخل الأخدود المحيطي الخارجي لإطار HMI. وهذا أمر بالغ الأهمية للحفاظ على حماية مكافئة للدرجة IP65.
3
ثبّت حوامل التركيب: أدخل الجهاز من مقدمة الفتحة في اللوحة، ثم أدخل حوامل التركيب في المسارات الجانبية من الخلف. أحكم ربط البراغي تدريجيًا بعزم يتراوح بين 0.5 و0.6 N-m لضمان إحكام متساوٍ من دون تشقق الإطار.
4
افصل الطاقة والتأريض: صِل خطوط طاقة 24 VDC باستخدام أسلاك ذات مساحة مقطع 2 mm2. صِل طرف التأريض الوظيفي بسلك تأريض أخضر/أصفر مباشرةً بنقطة التأريض الكهربائية الرئيسية للنظام.
