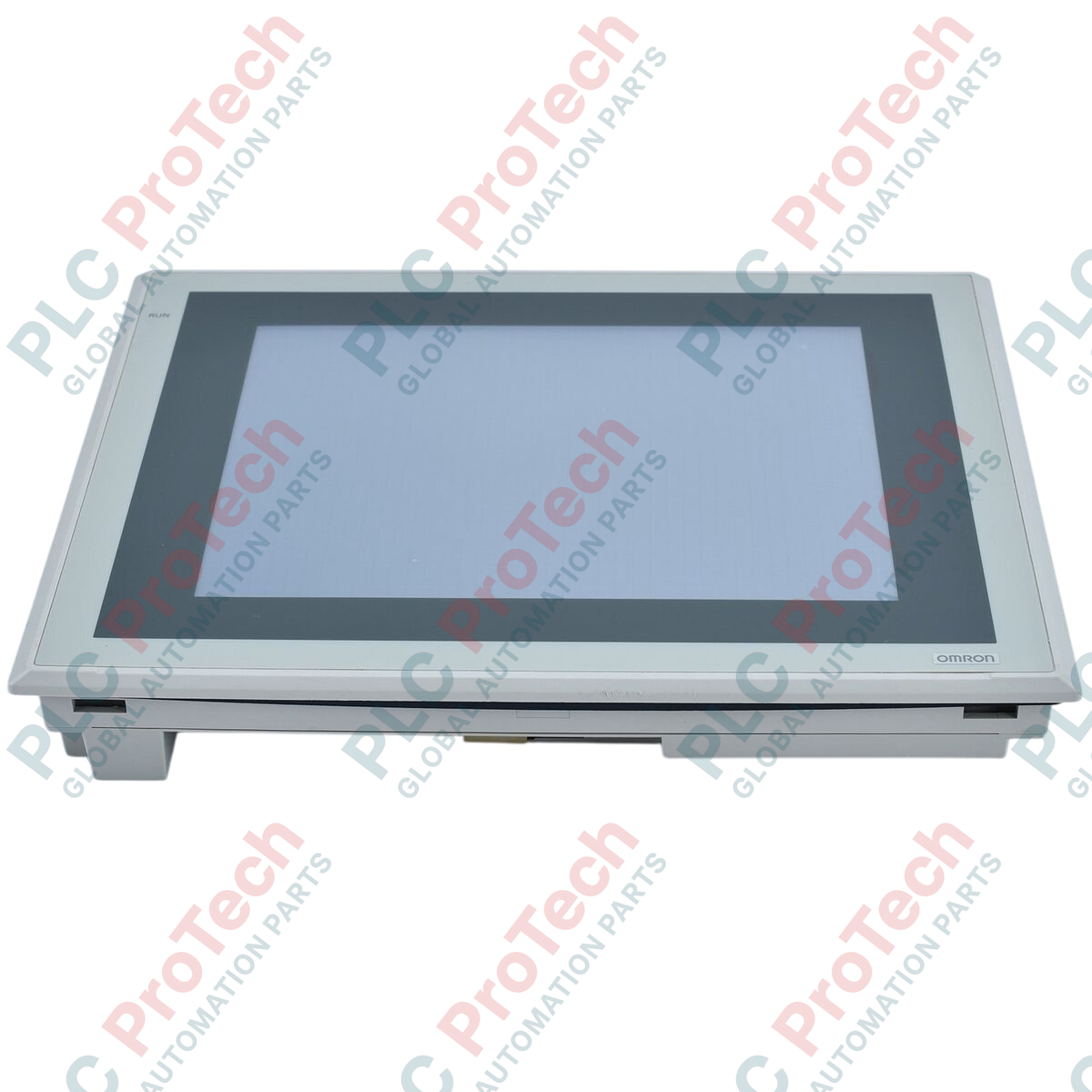

وحدة طرفية قابلة للبرمجة من سلسلة Omron NS10-TV01-V2 NS

SKU NS10-TV01-V2

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Omron
رقم المنتج: NS10-TV01-V2
Country of origin:اليابان
نوع المنتج: وحدات طرفية لتشغيل HMI
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 3500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

صُممت وحدة واجهة تشغيل HMI ‏Omron NS10-TV01-V2 للعمل كواجهة تشغيل مركزية ضمن بنيات أنظمة Sysmac، وتوفر عرضًا استثنائيًا وتحكمًا باللمس لإعدادات الأتمتة المتطلبة. تتميز شاشة TFT نشطة المصفوفة مقاس 10.4 بوصة بقدرات اتصال مدمجة، ما يتيح تفاعلًا موثوقًا وعالي السرعة مع وحدات PLC ووحدات التحكم في الحركة ومحركات التردد المتغير في أرضية المصنع.

الميزات

شاشة TFT عالية الوضوح: شاشة واضحة مقاس 10.4 بوصة تستخدم إضاءة خلفية LED موفرة للطاقة مع زوايا رؤية واسعة.
دقة VGA: شبكة عالية الكثافة تبلغ 640 × 480 بكسل لتحسين استغلال مساحة الشاشة في مخططات المصانع الرسومية المعقدة.
منفذ Ethernet أصلي: يدعم الاتصالات عالية السرعة، وتحميل المشاريع وتنزيلها، والمراقبة عن بُعد عبر الويب.
تصميم صناعي: هيكل عاجي متين مصمم لمقاومة الزيوت والمواد الكيميائية والصدمات المادية.
كفاءة استهلاك الطاقة: استهلاك طاقة بحد أقصى 25 W على ناقل صناعي قياسي بجهد 24 VDC.

التطبيقات

خطوط التجميع وتصنيع العبوات.
جرعات المواد الكيميائية ومراقبة مستويات المياه ومياه الصرف.
أنظمة التحكم في التدفئة والتهوية وتكييف الهواء وأتمتة الغرف البيئية.
تكوين للتحكم في الحركة متعددة المحاور ومحطات التشخيص.

المواصفات الفنية

المعلَمة	المواصفات
الشركة المصنّعة	Omron
الطراز	NS10-TV01-V2
السلسلة	سلسلة NS
حجم الشاشة ونوعها	شاشة TFT بإضاءة خلفية LED مقاس 10.4 بوصة
الدقة	640 × 480 نقطة (VGA)
منفذ Ethernet	نعم (10/100 Base-TX RJ45)
لون الهيكل	عاجي
جهد الطاقة المقنن	24 VDC
استهلاك الطاقة	25 W كحد أقصى
درجة حرارة التخزين المحيطة	-20 إلى 60 درجة مئوية
رطوبة التشغيل المحيطة	من 35% إلى 85% (من 0 إلى 40 درجة مئوية)، ومن 35% إلى 60% (من 40 إلى 50 درجة مئوية) دون تكاثف
أجواء التشغيل	لا توجد غازات أكّالة
الوزن	2.3 كجم كحد أقصى
وزن الشحن (محسوب)	3.5 كجم

التوصيلات والواجهات

الموصل/المنفذ	تعيين الوظيفة/الدائرة
منفذ Ethernet	واجهة RJ45 لاتصالات PLC واتصالات المضيف البعيد.
المنفذ التسلسلي A	موصل D-sub ‏RS-232C ذو 9 سنون للربط المباشر بوحدة PLC أو للبرمجة القديمة.
المنفذ التسلسلي B	موصل D-sub ‏RS-232C ذو 9 سنون لحلقات الاتصال المساعدة.
منافذ USB	النوع A للتخزين الخارجي؛ والنوع B لنقل المشاريع من الكمبيوتر إلى HMI.

رؤى هندسية تجريبية

الطرازات البديلة والتوافق

يحل NS10-TV01-V2 محل طرازات NS10-TV01 الأقدم (غير V2) بالكامل. عند الترقية، يجب إعادة تهيئة ملفات المشروع المكتوبة في CX-Designer ضمن خصائص النظام لاستهداف عتاد النظام "V2"، لضمان التسجيل الدقيق لإحداثيات اللمس ومحاذاة برنامج تشغيل الشاشة.

مشكلات التطبيق وملاحظات هندسية

قد يؤدي تشغيل الوحدة باستمرار فوق 40 degC من دون تهوية كافية داخل خزائن محكمة الإغلاق إلى تسريع تدهور الإضاءة الخلفية LED. تأكد من أن تتضمن مخططات اللوحة مسارات لتدوير الهواء السلبي أو النشط، للحفاظ على درجات حرارة الخزانة المحيطة أقل بكثير من الحد الأقصى البالغ 50 degC.

نصائح التشغيل والتوصيلات

لمنع حلقات التأريض والضوضاء الكهربائية من تشويه استجابة شاشة اللمس، استخدم دائمًا كابلات زوجية ملتفة ومُحجّبة لتوصيل مصدر الطاقة بجهد 24 VDC. تأكد من توصيل طرف التأريض الوظيفي (FG) في HMI مباشرةً بقضيب تأريض خزانة النظام ذي النقطة الواحدة باستخدام موصل نحاسي مخصص منخفض الممانعة.

إرشادات التركيب

تحذير بالغ الأهمية: قبل محاولة إجراء أي تركيب أو وضع مادي أو تعديلات على التوصيلات الكهربائية، تأكد من عزل جميع جهود التحكم الرئيسية الواردة AC وDC إلى الخزانة بالكامل. تحقّق من انعدام الجهد الكهربائي باستخدام مقياس رقمي متعدد مُعاير قبل التعامل مع توصيلات الأطراف.

1

اقطع فتحة مستطيلة قياسية في باب الخزانة تطابق أبعاد فتحة اللوحة الواردة في دليل تركيب Omron.

2

ضع الحشية المطاطية المقاومة للماء بشكل مسطح ومتمركز حول حافة إطار HMI لضمان إحكام بيئي وفق IP65 ضد تسرب الرطوبة.

3

أدخل طرفية HMI عبر الفتحة وثبّتها في مكانها من الخلف باستخدام حوامل التثبيت المرفقة، مع إحكام ربط البراغي ضمن نطاق عزم الربط المحدد من 0.5 إلى 0.6 Nm.

4

صِل أسلاك مصدر الطاقة بجهد 24 VDC والتأريض الوظيفي بكتلة التوصيل، ثم صِل كابل Ethernet ذي الوصلة RJ45 بمفتاح شبكة وحدة التحكم.

FAQ

ما البرنامج المستخدم لبرمجة واجهة تشغيل NS10-TV01-V2؟

تتم برمجة هذه الوحدة الطرفية وتصميمها باستخدام برنامج CX-Designer، وهو جزء من مجموعة أتمتة CX-One من Omron.

هل يدعم الإصدار V2 توصيل الأجهزة الطرفية عبر USB؟

نعم، تتميز الوحدة الطرفية V2 بمنفذ USB Type-A مدمج لتسجيل البيانات أو محركات الذاكرة الخارجية، ومنفذ USB Type-B للاتصال عالي السرعة لأغراض البرمجة.

ما الذي يجب التحقق منه إذا كانت الشاشة مزودة بالطاقة لكنها تظل مظلمة تمامًا؟

تحقق من استقرار جهد الإدخال عند أطراف توصيل الطاقة عند 24 VDC. إذا كان الجهد موجودًا، فقد تكون الإضاءة الخلفية LED قد انتهت مهلتها استنادًا إلى معلمات السكون القابلة للتهيئة في قائمة النظام.
