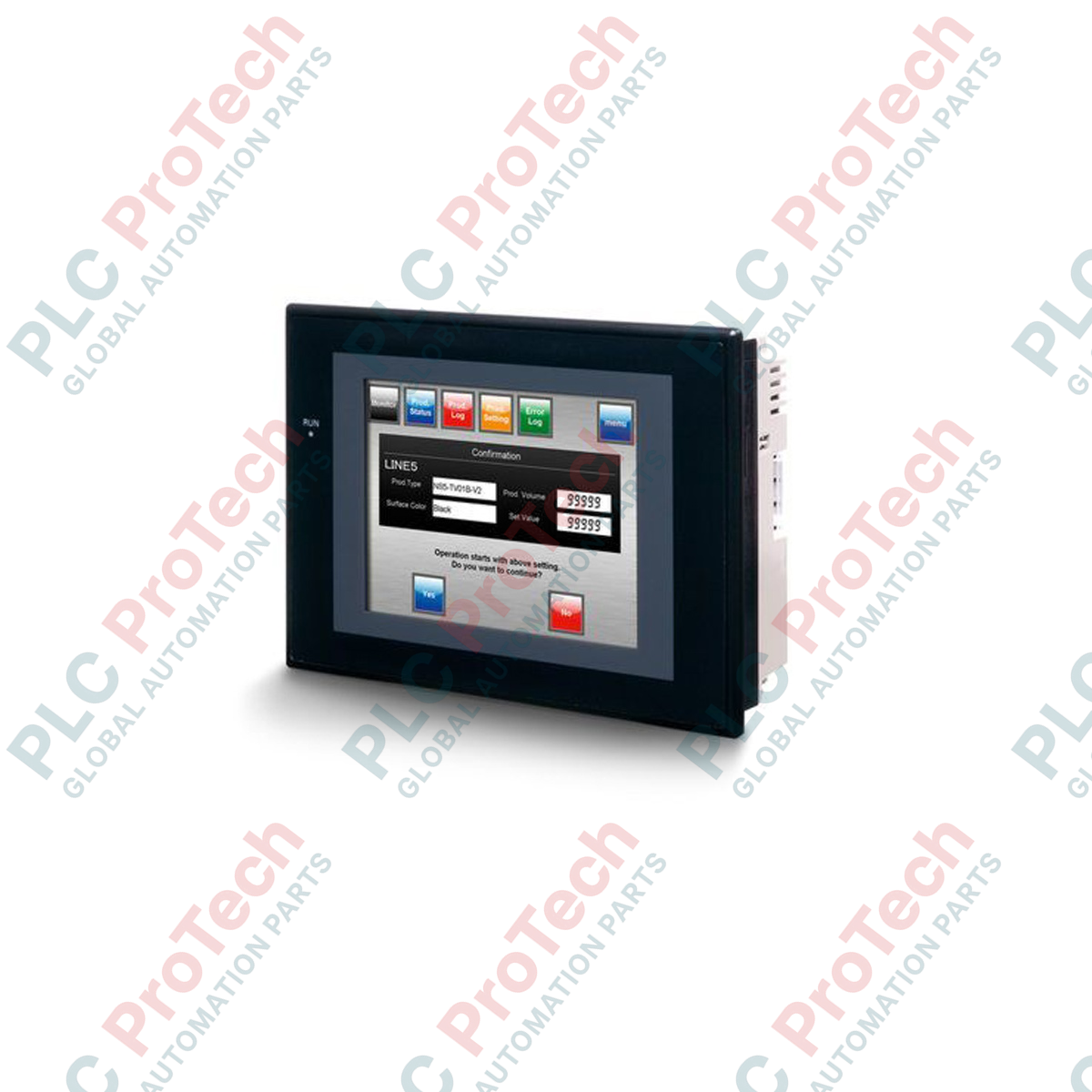

Omron NS5-MQ11B-V2 طرفية قابلة للبرمجة من سلسلة NS

SKU NS5-MQ11B-V2

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Omron
رقم المنتج: NS5-MQ11B-V2
Country of origin:اليابان
نوع المنتج: شاشات HMI تعمل باللمس
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 8000ج
Dimensions: 255 × 210 × 115 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

صُممت واجهة Omron NS5-MQ11B-V2 لتكون واجهة تشغيل مباشرة على مستوى الآلة، إذ تدمج شاشة أحادية اللون عالية السطوع مع اتصالات ميدانية متينة لإدارة العمليات المؤتمتة في البيئات الصناعية. وبفضل شاشة مقاس 5.7 بوصة مزودة بلوحة لمس مقاومية تناظرية، توفر هذه الوحدة الطرفية القابلة للبرمجة واجهة فعالة من حيث التكلفة وموثوقة للغاية لتهيئات الأنظمة التي تستخدم وحدات تحكم Omron SYSMAC. ومع منفذي RS-232C مدمجين ومنفذ Ethernet ‏10/100Base-T، تتيح تكاملًا سلسًا مع الشبكات الصناعية، مع الحفاظ على تصميم مدمج مناسب للوحات التحكم محدودة المساحة.

الميزات الرئيسية

شاشة STN أحادية اللون: شاشة LCD مقاس 5.7 بوصة بدقة 320 × 240 بكسل (QVGA)، توفر عرضًا مرئيًا واضحًا لحالة أرضية المصنع.
اتصالات موسعة: مجهز بمنفذ Ethernet ‏RJ-45 يدعم FINS/TCP وFINS/UDP، إلى جانب واجهتي RS-232C تسلسليتين قياسيتين.
منفذ USB تابع: يتيح موصل USB Type B المخصص نقل تهيئات النظام وتخطيطات الشاشات بسرعة من CX-Designer.
ذاكرة نظام كبيرة: توفر سعة التخزين الداخلية البالغة 60 ميجابايت مساحة لمشروعات المستخدم المعقدة، ومكتبات الرسومات، وسجلات الإنذارات السابقة.
الحماية البيئية: صُنعت اللوحة الأمامية وفق معايير IP65f، مما يحمي المكونات الإلكترونية الداخلية من رذاذ الماء، ورذاذ الزيت، والغبار غير المسبب للتآكل.

التطبيقات

مناولة المواد والناقلات: عرض محلي لأدلة التوجيه، وتشخيص المحركات، وسرعات التشغيل.
معالجة المياه ومياه الصرف: شاشة عرض مرئية فعالة من حيث التكلفة للحالة في محطات الضخ المعزولة وتسلسلات الصمامات.
آلات التغليف: واجهات تحكم محلية بالآلات تتطلب الإبلاغ الفوري عن الإنذارات والاتصال بوحدات PLC التسلسلية/عبر Ethernet.
لوحات التحكم في التدفئة والتهوية وتكييف الهواء: مراقبة معلمات جودة الهواء، وضبط القيم المستهدفة، وتشخيص سرعة المراوح.

المواصفات الفنية

المعامل	قيمة المواصفة
الشركة المصنّعة	Omron
تعيين الطراز	NS5-MQ11B-V2
نوع الشاشة	شاشة LCD أحادية اللون من نوع STN
حجم الشاشة	5.7 بوصات (قطريًا)
الدقة	320 × 240 بكسل (QVGA)
نوع لوحة اللمس	مصفوفة مقاومية تناظرية
جهد الإدخال	24 فولت تيار مستمر
نطاق جهد التشغيل	من 20.4 إلى 27.6 فولت تيار مستمر
استهلاك الطاقة	15 واط كحد أقصى
واجهة Ethernet	منفذ 10/100Base-T واحد (RJ-45)
الواجهات التسلسلية	منفذا RS-232C (D-Sub ‏9 سنون، أنثى)
منافذ USB	منفذ USB Type B واحد (تابع، يعادل USB 1.1)
ذاكرة بيانات الشاشة الداخلية	60 ميجابايت
العمر الافتراضي للخلفية	50,000 ساعة تشغيل كحد أدنى (عند 25 درجة مئوية)
درجة حرارة التشغيل	من 0 إلى 50 درجة مئوية
حماية اللوحة الأمامية	IP65f (محكم ضد الغبار، مقاوم للماء والزيت)
لون الإطار / الهيكل	أسود
بلد المنشأ	اليابان
وزن الشحن (محسوب)	1.50 كجم
أبعاد العبوة (محسوبة)	255 × 210 × 115 مم

التوصيلات والواجهات

توفر اللوحة الخلفية للنظام واجهات مخصصة يسهل الوصول إليها للاتصال بالشبكات الصناعية ووحدات التخزين الإضافية للنظام.

المنفذ / الواجهة	نوع الموصل	التعيين الوظيفي
المنفذ التسلسلي A	D-Sub أنثى ذات 9 سنون	اتصال Host Link (RS-232C) بوحدة PLC أو وحدة تحكم رئيسية.
المنفذ التسلسلي B	D-Sub أنثى ذات 9 سنون	وصلة Host Link المساعدة أو الاتصال بوحدات التحكم في درجة الحرارة وقارئات الرموز الشريطية.
منفذ Ethernet	RJ-45 (10/100 ميجابت في الثانية)	اتصالات الشبكة مع وحدات Sysmac PLC ومحركات الشبكة وأجهزة الكمبيوتر البعيدة.
منفذ USB التابع	USB من النوع B	تحميل وتنزيل بيانات الشاشة عالية السرعة باستخدام برنامج CX-Designer.
فتحة التوسعة	فتحة بطاقة CompactFlash	تسجيل البيانات وإدارة الوصفات وتحديثات البرامج الثابتة للنظام.

رؤى هندسية تجريبية

الطُرز البديلة والتوافق

يشير الرمز -V2 إلى أجهزة الإصدار 2. عند استبدال وحدة طرفية NS5 أقدم وغير مزودة بالرمز V2، يمكنك تحويل ملفات التشغيل القديمة ‎.IPP‎ مباشرةً باستخدام CX-Designer. ومع ذلك، تجدر ملاحظة أن أجهزة -V2 الأحدث تتميز بخوارزميات محسّنة للاستجابة للمس وذاكرة أكبر لتكوين الشاشة الأصلية (60 ميجابايت مقارنةً بالمعيار الأقدم البالغ 4 ميجابايت في الوحدات من الجيل الأول).

أخطاء التطبيق والملاحظات الهندسية

تتأثر شاشات الكريستال السائل STN بدرجات حرارة التشغيل المحيطة. عند تشغيل NS5-MQ11B-V2 في بيئات تقل درجة حرارتها عن 5 درجات مئوية، ستتباطأ أوقات تحديث الشاشة (تبديل الشاشات وتغييرات الأرقام) طبيعيًا بسبب خصائص طبقة الكريستال السائل. بالنسبة إلى المتغيرات الحرجة سريعة التغير، تأكد من وضع الشاشة داخل لوحة منظّمة الحرارة أو اسمح بدورات التسخين المسبق.

نصائح التشغيل الأولي والتوصيلات

لمنع انقطاع الاتصالات عبر المنافذ التسلسلية RS-232C، تأكد من ألا يتجاوز طول كابلاتك التسلسلية 15 مترًا. عند استخدام المنفذ التسلسلي A أو B في بيئات ذات تشويش كهربائي إلى جانب مغيرات التردد (VFDs)، ركّب سلك تأريض وظيفيًا مباشرةً من كتلة التوصيل الموجودة في الجزء الخلفي من وحدة HMI إلى تأريض لوحة منخفض المقاومة (أقل من 100 أوم). يجب استخدام كابلات مزدوجة مجدولة ومحمية (STP) لاتصال Ethernet.

إرشادات التركيب

تحذير بالغ الأهمية

افصل جميع مصادر الطاقة الكهربائية قبل إجراء التثبيت المادي أو تركيب الكابلات. تحقّق من أن خط التغذية الوارد مصنّف بدقة عند 24 VDC. سيؤدي تزويد الوحدة بتيار متردد (AC) أو بجهود تتجاوز 27.6 VDC إلى تلف فوري وغير قابل للإصلاح لمرشح مصدر الطاقة والمكونات المنطقية الداخلية لوحدة HMI.

1

جهّز فتحة مستطيلة ونظيفة في اللوحة، بعرض 184 مم وارتفاع 131 مم بالضبط، في صفيحة معدنية يتراوح سُمكها بين 1.6 مم و4.8 مم.

2

تأكد من استقرار حشية الإحكام المطاطية IP65 بشكل مستوٍ ومتواصل على امتداد أخدود الإطار الأمامي، من دون التواءات أو تداخلات.

3

أدخل الوحدة الطرفية NS5-MQ11B-V2 عبر اللوحة الأمامية. ثبّت حوامل التثبيت المحتجزة المرفقة في أخاديد الهيكل من الخلف، مع إحكام ربط البراغي بعزم دقيق يتراوح بين 0.5 و0.6 N-m للحفاظ على سلامة IP65.

4

صِل كابلات مصدر الطاقة 24 VDC بكتلة التوصيل باستخدام أطراف حلقية M3. تأكد من القطبية الصحيحة: الموجب (+) إلى طرف 24V، والسالب (-) إلى طرف 0V، وصِل التأريض الوظيفي (FG) مباشرةً بقضيب تأريض الخزانة.

FAQ

هل يمكنني ترقية تصميم الشاشة من طراز V1 أقدم إلى هذه الوحدة الطرفية V2؟

نعم. يتيح برنامج CX-Designer التحويل المباشر. يمكنك تحويل المشروع لاستهداف طراز الجهاز NS5-MQ11-V2، ثم تجميعه وتنزيله عبر منفذ USB أو بطاقة CompactFlash.

هل يدعم هذا الطراز اتصالات Modbus TCP؟

يتواصل NS5-MQ11B-V2 أصلاً باستخدام بروتوكول FINS الخاص بشركة Omron عبر Ethernet. ويمكن دعم Modbus TCP عند استخدام عقد PLC رئيسية محددة من Omron تعمل كبوابات من FINS إلى Modbus، أو عبر متغيرات ماكرو متخصصة.

ما وظيفة فتحة CompactFlash الموجودة في اللوحة الخلفية؟

تُستخدم فتحة CompactFlash لنسخ برامج نظام HMI احتياطياً، ونقل تكوينات الشاشة، وتسجيل بيانات الإنذارات والاتجاهات، وحفظ متغيرات الوصفات واستعادتها بتنسيق CSV.

كيف يمكنني حل مشكلات استجابة شاشة اللمس؟

افتح قائمة نظام HMI بالضغط على قطري زاويتين في الوقت نفسه. ومن خيارات أدوات النظام، اختر خيار معايرة شاشة اللمس لمحاذاة إحداثيات شبكة اللمس التناظرية.
