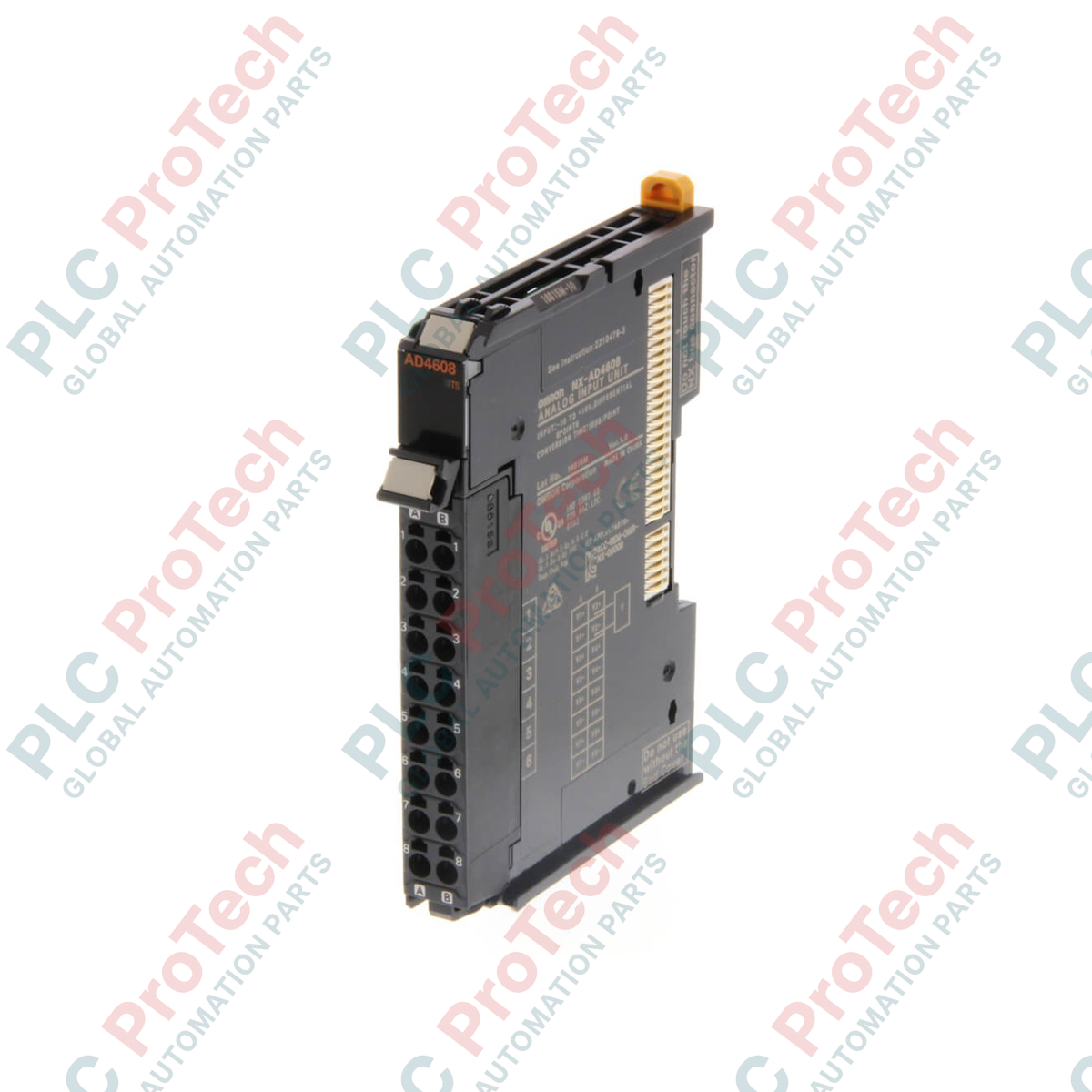

أومرون NX-AD4608 وحدة إدخال تناظري ذات 8 قنوات من سلسلة NX

أومرون NX-AD4608 وحدة إدخال تناظري ذات 8 قنوات من سلسلة NX

تبقى فقط 3 عنصر/عناصر في المخزون

  • الشركة المصنعة: Omron

  • رقم المنتج: NX-AD4608

  • Country of origin:اليابان

  • نوع المنتج: وحدات الإدخال التناظرية

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 1000ج

  • Dimensions: 12 مم × 71 مم × 100 مم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

صُممت وحدة Omron NX-AD4608 لمراقبة العمليات الصناعية بدقة وتحقيق مزامنة عالية السرعة للحركة، وتعالج ما يصل إلى ثماني إشارات جهد تناظرية تفاضلية مستقلة. وباعتبارها مكوّنًا أساسيًا في نظام ناقل الإدخال/الإخراج Omron NX، تتصل هذه الوحدة مباشرة بوحدات التحكم Sysmac NJ/NX وبمقارنات ناقل EtherCAT أو EtherNet/IP لإرسال بيانات المستشعر الموثوقة إلى المعالج المركزي. ويحوّل محوّلها الرقمي عالي الدقة ذي الـ15 بت مداخلًا صناعية من -10 إلى 10 V بوفاء استثنائي، بينما تضمن سرعة تحويل تبلغ 0.08 ms لكل وحدة مستويات أداء تلبي المتطلبات الصارمة لتنفيذ حلقات التحكم في الزمن الحقيقي.

الميزات

  • تحويل متزامن عالي السرعة: زمن تحويل فائق السرعة يبلغ 0.08 ms لكل وحدة لتطبيقات التحكم الحساسة لزمن الاستجابة.
  • ثمانية مداخل تفاضلية: يساعد التكوين التفاضلي على كبت الضوضاء الكهرومغناطيسية ذات النمط المشترك في مسارات الإشارات التناظرية منخفضة الجهد.
  • تكامل نظام Sysmac: يدعم تحديث الإدخال/الإخراج المتزامن عند استخدامه مع مقارن EtherCAT من سلسلة NX ووحدات التحكم NJ/NX.
  • كتل أطراف Push-in Plus: تبسّط التركيب الميداني بفضل التوصيلات الأمامية عالية الثبات والخالية من الأدوات.
  • موصل قابل للفصل: يتيح استبدال الوحدة بسرعة دون الحاجة إلى فصل أسلاك المجال الفردية.

التطبيقات

  • أنظمة الحركة متعددة المحاور عالية السرعة وأنظمة التغذية الراجعة للموضع.
  • التوصيل البيني لأجهزة إرسال الضغط والتدفق ودرجة الحرارة عالية الدقة.
  • المراقبة الديناميكية للجهد داخل خزائن التحكم الصناعية.
  • بناء الآلات الأصلية (OEM) في صناعات التغليف والتجميع ومناولة المواد.

المواصفات الفنية

المعلمة قيمة المواصفة
الشركة المصنّعة Omron
الطراز / رمز SKU NX-AD4608
السلسلة نظام الإدخال/الإخراج من سلسلة NX
نوع الإدخال جهد تناظري خطي (-10 V إلى 10 V)
عدد المداخل التناظرية 8
نوع دائرة الإدخال تفاضلي
الدقة 15 بت
زمن التحويل 0.08 ms/وحدة
طريقة تحديث الإشارة تحديث متزامن / تشغيل حر
نوع توصيل الإدخال/الإخراج Push-in Plus (16 طرفًا، قابل للفصل)
تصنيف الحماية من دخول الأجسام IP20
الأبعاد (العرض x العمق x الارتفاع) 12 mm x 71 mm x 100 mm
الوزن (محسوب) 0.07 kg

رؤى هندسية تجريبية

نماذج بديلة والتوافق

تُستخدم NX-AD4608 أساسًا في التطبيقات التي تكون فيها سلامة إشارات الجهد أمرًا بالغ الأهمية. إذا كان تطبيقك يتطلب معالجة تيار تناظري (مثل 4-20 mA)، فإن NX-AD4208 هي الوحدة الشقيقة المصممة لتلبية تلك المعايير الهندسية المحددة. تأكد من تحديث حزمة برنامج Sysmac Studio إلى الإصدار v1.10 على الأقل لضمان التهيئة والتعيين وتشخيصات المعايرة السلسة لمصفوفة الإدخال ذات القنوات الثماني.

مخاطر التطبيق وملاحظات هندسية

تتميز الإشارة التفاضلية بقدرة ممتازة على إلغاء الضوضاء، ولكن بشرط أن تكون مراجع تأريض مصادر طاقة الحساسات مضبوطة بشكل صحيح. عند توصيل أجهزة الإرسال غير المعزولة، صِل سكة طاقة السالب الخاصة بجهاز الإرسال مرة أخرى بسلك التأريض المشترك لمصدر طاقة ناقل الإدخال/الإخراج. قد يؤدي عدم معالجة هذا الاختلاف في حلقة التأريض إلى قص إشارة الحساس، أو أخطاء إزاحة الجهد العالي، أو تشبّع غير متوقع في التحجيم على مستوى وحدة المعالجة المركزية.

نصائح التشغيل والتوصيل & Wiring

استخدم كابلات زوجية ملتوية ومحمية (STP) لجميع التوصيلات التفاضلية الثمانية. وصّل الغلاف بنقطة تأريض فعلية واحدة فقط (عادةً قضيب تأريض الأجهزة النظيفة في الخزانة الرئيسية) لتجنب حلقات التيار المستحث. ونظرًا إلى أن سماكة الوحدة المدمجة تبلغ 12 مم، فإن المساحة داخل منطقة التوصيل محدودة. يضمن استخدام نهايات كبس ذات طوق بلاستيكي في توصيلات Push-in Plus إدخالًا نظيفًا ويمنع خيوط الأسلاك المتناثرة من التسبب في قصر بين القنوات المتجاورة.

إرشادات التركيب

تحذير بالغ الأهمية: أوقف تغذية لوحة التحكم بأكملها تمامًا، بما في ذلك مصدر طاقة مقارن الناقل الرئيسي لسلسلة NX وجميع خطوط طاقة الحساسات المساعدة في الموقع، قبل تركيب وحدة الإدخال أو إزالتها. قد يؤدي التشغيل أثناء وجود الجهد إلى تلف اتصال اللوحة الخلفية، أو أعطال وحدة التحكم، أو صدمة كهربائية شديدة للأفراد.
1
حاذِ قضيبَي التوجيه العلوي والسفلي للوحدة NX-AD4608 مع الوحدة NX المجاورة على سكة DIN.
2
حرّك الوحدة بإحكام نحو الوحدة الموجودة على الجانب الأيسر حتى تسمع نقرة لسان القفل الميكانيكي. ثبّت خطاف DIN الأصفر في الأسفل.
3
أدخل أسلاك الإشارة النظيفة المزودة بنهايات كبس في كتلة التوصيل Push-in Plus. ادفع الطرف مباشرة إلى الخلف لتثبيته، ثم اسحب كل سلك برفق للتحقق من ثباته ميكانيكيًا.
4
شغّل طاقة النظام وتحقّق من أن مؤشر LED المحلي المسمّى "TS" يضيء باللون الأخضر الثابت، بما يؤكد استقرار اتصال النظام وإجراء فحوصات الحالة.
Key Features:
#Analog Input Modules #Omron NX Series

ما هو الفرق الأساسي بين NX-AD4608 وبطاقات الإدخال التناظرية القياسية؟
تتميز NX-AD4608 بثمانية مداخل تفاضلية مصممة لتحديث الإدخال/الإخراج المتزامن عالي السرعة (0.08 مللي ثانية/وحدة) في أنظمة Sysmac، مما يجعلها مثالية للبيئات الصناعية التي تعاني من ضوضاء عالية وتتطلب دقة عالية وزمن تأخير منخفض للإشارة.

هل يمكنني إدخال إشارات حلقة التيار (مثل 4-20 مللي أمبير) مباشرة في هذه الوحدة؟
لا. تم تصنيف NX-AD4608 لاستقبال إشارات جهد فقط بين -10 فولت و10 فولت. لاستخدامات إدخال التيار، استخدم وحدة NX-AD4208 بدلاً من ذلك.

ماذا يحدث إذا تسبب حلقة تأريض إشارة الحقل في ارتفاع جهد الوضع المشترك؟
نظرًا لأن هذه الوحدة تستخدم دوائر إدخال تفاضلية، فهي مقاومة لضوضاء الوضع المشترك. ومع ذلك، من الضروري إبقاء مسارات الإشارة خالية من تقلبات الجهد الكبيرة بالنسبة لأرض النظام. يجب دائمًا توجيه دروع المستشعرات والأرضيات المشتركة إلى نقطة تأريض مركزية لتجنب التشويش.

هل يدعم هذا الطراز التبديل الساخن أثناء الاتصال النشط؟
لا. تتطلب وحدات نظام Omron NX إيقاف تشغيل ناقل البيانات ومصادر طاقة الإدخال/الإخراج قبل تغيير البطاقات الفعلية لحماية بنية ASIC الداخلية من الاضطرابات الكهربائية.

الشحن السريع العالمي

  • التوصيل العادي: من 4 إلى 6 أيام عمل عبر DHL وFedEx وUPS.
  • الشحن السريع: شحن في نفس اليوم للطلبات المتوفرة في المخزون والمقدمة قبل الساعة 2:00 ظهرًا (بتوقيت GMT+8).
  • تغطية عالمية: نخدم أكثر من 150 دولة، بما في ذلك التوصيل السريع إلى السعودية والإمارات.

الإرجاع والضمان

  • ضمان لمدة 30 يومًا: يتم قبول الإرجاع للمنتجات المتوفرة في المخزون في عبوتها الأصلية المختومة من المصنع.
  • ضمان لمدة 12 شهرًا: كل مكون صناعي مدعوم بضماننا الفني المهني.

يتم معالجة الطلبات وتسليمها من الاثنين إلى الجمعة (باستثناء العطلات الرسمية).


للاطلاع على الأهلية الكاملة، ورسوم إعادة التخزين، وتفاصيل الإرجاع الدولي، يرجى مراجعة موقعنا الرسمي سياسة الاسترداد والإرجاع .

TECHNICAL SPECIFICATIONS

Country of origin
اليابان
