NX-TS3101

Omron

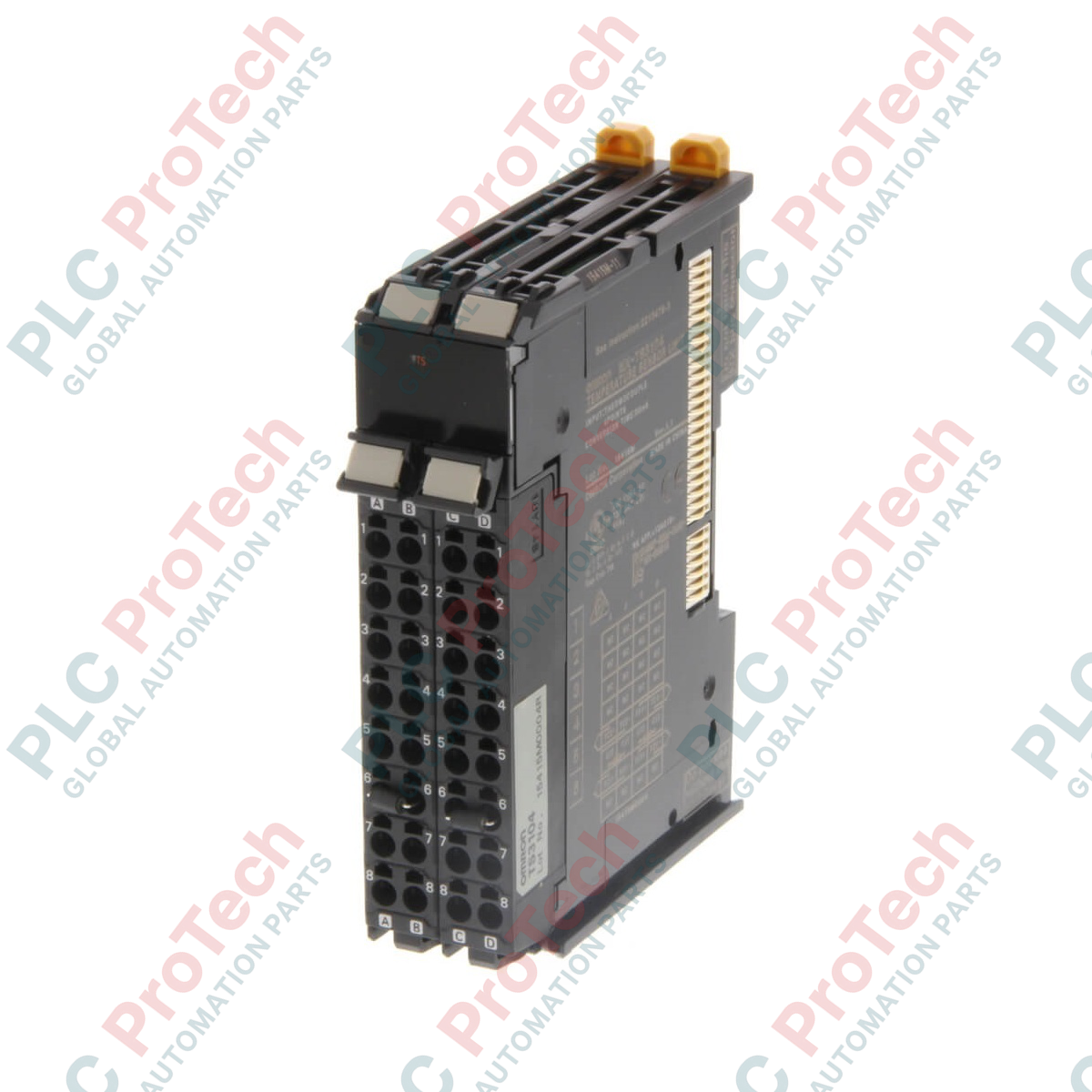

وحدة إدخال درجة الحرارة من سلسلة Omron NX-TS3101 NX

SKU NX-TS3101

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: Omron
  • رقم المنتج: NX-TS3101
  • Origin اليابان
  • نوع المنتج: وحدات إدخال درجة الحرارة
  • الدفع: تحويل بنكي، ويسترن يونيون
  • الوزن: 0.14 kg
  • Dimensions: 24 مم × 100 مم × 71 مم
  • ميناء الشحن: شيامن
  • الضمان: 12 شهرًا

Tags

NX Series Temperature Input Units
الكمية
Call sales Contact

Product Description

الوصف

صُممت وحدة Omron NX-TS3101 للمراقبة الحرارية عالية الدقة ضمن بنى أتمتة Sysmac، وتعمل كوحدة إدخال درجات حرارة عالية الكثافة ومتعددة القنوات. تدعم هذه الوحدة توصيل ما يصل إلى أربعة مستشعرات للمزدوجات الحرارية، وتستخدم تحويلات عالية الدقة لتوفير قراءات مستقرة لدرجة الحرارة في البيئات الصناعية الصعبة. وتعمل ضمن نظام الإدخال والإخراج المعياري من سلسلة NX، كما تتكامل بسلاسة مع وحدات التحكم Sysmac NJ/NX أو وحدات مقارنات الاتصالات البعيدة.

تتميز الوحدة بتصميم داخلي متخصص مع عزل مستقل للقنوات، ما يمنع تداخل الإشارات وحلقات التأريض. تتم إدارة اكتساب درجة الحرارة في الوقت الفعلي عبر التحديث المستمر، لتحسين الأداء في العمليات الحرارية مثل البثق والمعالجة الحرارية والغرف البيئية. ولتسهيل التوصيل والصيانة، صُممت الواجهة المادية بكتل طرفية مزدوجة للتثبيت دون براغٍ، ما يقلل جهد التركيب ويضمن توصيلات مقاومة للاهتزاز.

الميزات

  • أربع قنوات لإدخال المزدوجات الحرارية تدعم أنواعًا متعددة من المستشعرات (K، J، T، E، L، U، N، R، S، B، WRe5-26، PLII).
  • معدل تحويل سريع يبلغ 250 مللي ثانية لكل وحدة، لضمان استجابة حلقات التحكم.
  • عزل كهربائي شامل بين المدخلات وناقل NX الداخلي، وكذلك بين القنوات.
  • كتل طرفية مزدوجة للتثبيت اللولبي، تضم 16 نقطة، لتوصيل الأسلاك الميدانية بأمان ودون أدوات.
  • تكامل مباشر مع وحدات CPU من Omron، أو وحدات التحكم في الاتصالات، أو مقارنات اتصالات EtherCAT/EtherNet/IP.
  • الإشارة إلى الحالة عبر مؤشر TS المدمج.

التطبيقات

  • آلات بثق البلاستيك وقولب الحقن.
  • الأفران الصناعية والأفران ذات درجات الحرارة العالية وغرف المعالجة الحرارية.
  • آلات التغليف التي تتطلب لحامًا حراريًا دقيقًا.
  • أنظمة التدفئة والتهوية وتكييف الهواء والتحكم البيئي.
  • مراقبة الغلايات ومحطات توليد البخار.

المواصفات الفنية

الشركة المصنّعة Omron
الطراز / رقم القطعة NX-TS3101
سلسلة المنتجات سلسلة NX I/O
نوع الوحدة وحدة إدخال درجة الحرارة (مزدوج حراري)
عدد نقاط الإدخال 4 نقاط
مستشعرات درجة الحرارة المدعومة K، J، T، E، L، U، N، R، S، B، WRe5-26، PLII
زمن التحويل 250 مللي ثانية لكل وحدة
الدقة 0.1 درجة مئوية كحد أقصى (0.2 درجة مئوية كحد أقصى لأنواع الإدخال R أو S أو W)
طريقة تحديث الإدخال/الإخراج تحديث حر التشغيل
أطراف التوصيل الخارجية كتلة أطراف تثبيت لولبية (16 طرفًا × 2)
نطاق تحويل الإدخال +/-20 درجة مئوية من نطاق إدخال المستشعر الاسمي
التصنيف الأقصى المطلق +/-130 مللي فولت
مقاومة الإدخال 20 كيلو أوم كحد أدنى
تيار اكتشاف انقطاع الإدخال حوالي 0.1 ميكروأمبير
مدة الإحماء 30 دقيقة
طريقة العزل الطاقة: عزل بواسطة محول، الإشارة: عزل بواسطة مقرن ضوئي (من الإدخال إلى ناقل NX ومن قناة إلى قناة)
مقاومة العزل 20 ميجا أوم كحد أدنى بين الدوائر المعزولة (عند 100 فولت تيار مستمر)
قوة العزل الكهربائي 510 فولت تيار متردد بين الدوائر المعزولة لمدة دقيقة واحدة (تيار تسرب 5 مللي أمبير كحد أقصى)
استهلاك الطاقة (وحدة التحكم في CPU/الاتصالات) 1.75 واط كحد أقصى
استهلاك الطاقة (وحدة مقارن الاتصالات) 1.30 واط كحد أقصى
الأبعاد (W × H × D) 24 مم × 100 مم × 71 مم
الوزن 0.14 كجم

إرشادات التركيب

  • التركيب: ركّب الوحدة على سكة DIN قياسية مقاس 35 مم. تأكد من أن أذرع القفل قد استقرت في مكانها بضغطة مسموعة لضمان الثبات الميكانيكي.
  • التأريض: تأكد من توصيل سكة DIN بالتأريض الوظيفي للحفاظ على الحصانة المناسبة ضد الضوضاء لخطوط مستشعرات الجهد المنخفض.
  • التوصيلات: أدخل الأسلاك الصلبة أو الأسلاك المجدولة المزودة بنهايات كبس مباشرةً في كتلة أطراف التثبيت اللولبية. وبالنسبة إلى الأسلاك المجدولة غير المعالجة، استخدم مفكًا مسطح الرأس للضغط على زر التحرير البرتقالي أثناء الإدخال.
  • الإحماء: اترك النظام يعمل لمدة لا تقل عن 30 دقيقة بعد تشغيله لتلبية متطلبات الاستقرار الحراري قبل إجراء قياسات العملية الحرجة.
  • الحماية: استخدم كابلات تعويض محمية لجميع خطوط المزدوجات الحرارية، ووصل التدريع بنقطة التأريض المخصصة للنظام.
