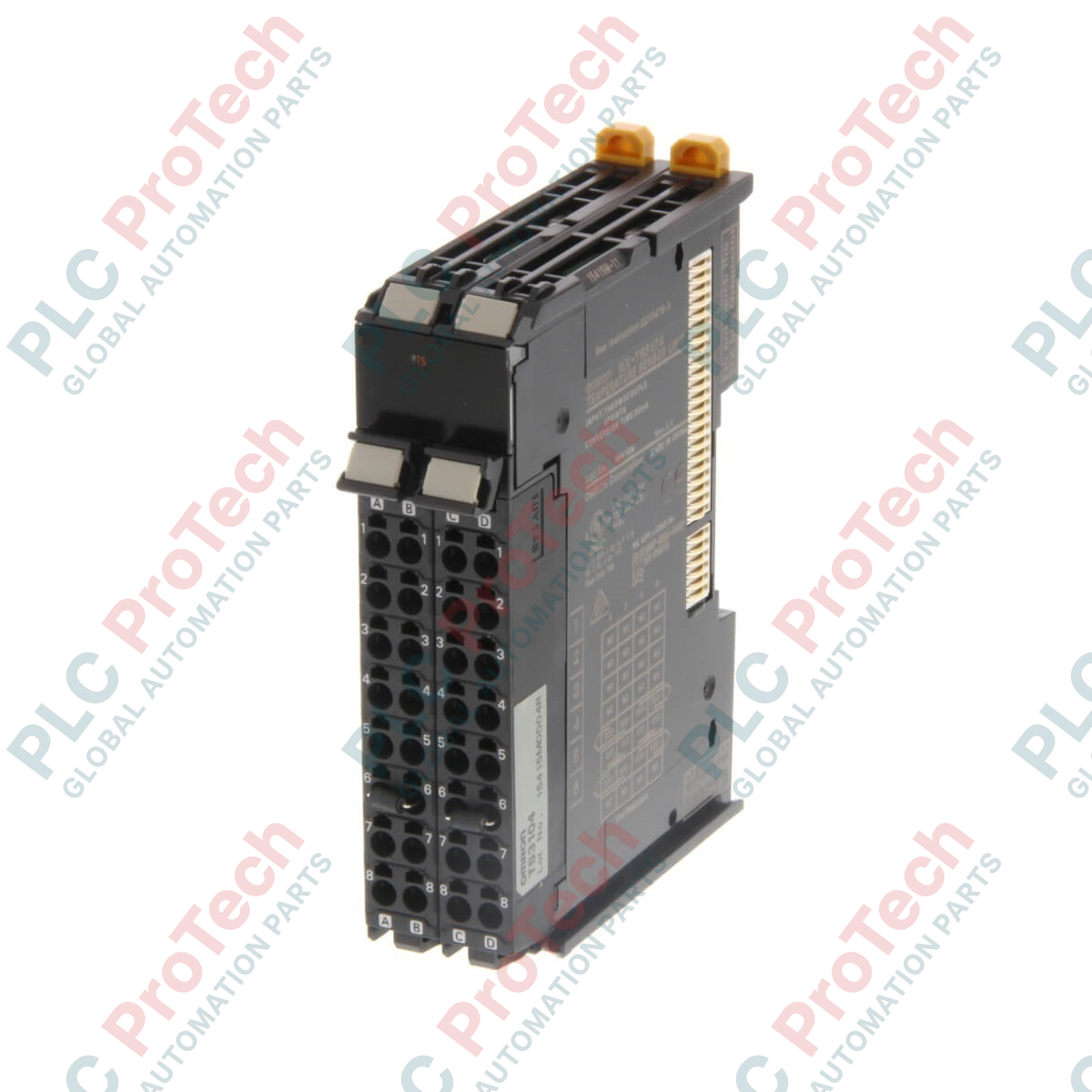

توفر وحدة إدخال درجة الحرارة Omron NX-TS3202 مراقبة RTD عالية الكثافة والدقة لأنظمة الأتمتة الصناعية العاملة على ناقل سلسلة Omron NX. تتصل هذه الوحدة مباشرة بكاشفات درجة الحرارة بالمقاومة Pt100 ثلاثية الأسلاك، ما يتيح تغذية راجعة حرارية دقيقة متعددة القنوات إلى وحدات التحكم في الآلات Sysmac أو مقرنات الإدخال/الإخراج البعيدة. وقد صُممت للعمل في بيئات المصانع القاسية، وتتميز بـعزل كلفاني قوي بين القنوات لمنع حلقات التأريض وحماية إلكترونيات التحكم العلوية من العابرين ذوي الجهد العالي.
| معلمة المواصفات | القيمة / التفاصيل |
|---|---|
| الشركة المصنّعة | Omron |
| رقم الطراز | NX-TS3202 |
| قنوات الإدخال | 4 نقاط (مقياس حرارة بالمقاومة) |
| توافق المستشعر | Pt100 (ثلاثي الأسلاك) |
| زمن التحويل | 10 مللي ثانية لكل وحدة |
| الدقة | 0.01 درجة مئوية كحد أقصى |
| طريقة تحديث الإدخال/الإخراج | تحديث التشغيل الحر |
| تيار اكتشاف الإدخال | حوالي 0.25 mA |
| تأثير مقاومة الموصل | 0.06 درجة مئوية/أوم كحد أقصى (حتى 20 أوم كحد أقصى) |
| طريقة العزل | محوّل (الطاقة)، وعازل رقمي (الإشارة) [بين المدخلات وناقل NX وبين المدخلات] |
| قوة العزل الكهربائي | 510 فولت تيار متردد بين الدوائر المعزولة لمدة دقيقة واحدة (تيار التسرب <= 5 mA) |
| مقاومة العزل | 20 ميجا أوم كحد أدنى عند 100 فولت تيار مستمر بين الدوائر المعزولة |
| استهلاك الطاقة لوحدة NX | 1.50 W كحد أقصى (في وحدة CPU)؛ و1.05 W كحد أقصى (في وحدة المقرنة) |
| الأبعاد الفعلية | 24 (العرض W) × 100 (الارتفاع H) × 71 (العمق D) مم |
| الوزن الصافي | 0.13 كجم |
| وزن الشحن (محسوب) | 1.5 كجم |
| صف الأطراف | تعيين توصيل الأطراف (Pt100 ثلاثي الأسلاك) |
|---|---|
| كتلة الأطراف A | مدخلات القناة 0 والقناة 1 (نقاط توصيل الأسلاك A وB وB' + نقطة إنهاء الحماية) |
| كتلة الأطراف B | مدخلات القناة 2 والقناة 3 (نقاط توصيل الأسلاك A وB وB' + نقطة إنهاء الحماية) |
تستخدم الوحدة مستشعرات RTD قياسية من نوع Pt100 ثلاثية الأسلاك. يجب عدم الخلط بينها وبين سلسلة NX-TS3101 المخصصة لواجهات المزدوجات الحرارية، أو NX-TS3201 التي تتميز بتهيئة مختلفة للقنوات. عند استبدال الوحدات الأقدم، تحقق من تحديث Sysmac Studio لدعم تهيئة الوحدة، لتجنب عدم تطابق تعريف الأجهزة على مقرن شبكة EtherCAT.
تعتمد هذه الوحدة على تيارات إثارة فيزيائية دقيقة (حوالي 0.25 mA). يجب تصميم أطوال الكابلات لتقليل مقاومة الموصل؛ إذ إن تجاوز المقاومة 20 Ohms لكل سلك يؤدي إلى تدهور دقة القياس، مع إضافة انجراف يصل إلى 0.06 degC/Ohm. ولتحقيق دقة التحويل المحددة، تتطلب الوحدة فترة إحماء متواصلة لا تقل عن 30 دقيقة بعد التشغيل.
استخدم دائمًا أسلاكًا عالية الجودة محمية ومجدولة على شكل زوج (STP) لخطوط المستشعرات. وصّل الحماية بكتلة أطراف التأريض في وحدة سلسلة NX أو بقضيب تأريض النظام للحد من الضوضاء الكهربائية عالية التردد الصادرة عن مغيرات التردد (VFDs) القريبة. لا تمرّر كابلات مستشعرات RTD بشكل موازٍ لخطوط الطاقة عالية الجهد داخل مجرى الأسلاك.
أوقف تشغيل جميع مصادر الطاقة المتصلة بوحدة المعالجة المركزية لناقل سلسلة NX أو بمقرن الاتصالات قبل تركيب الوحدة أو إزالتها أو توصيل أسلاكها. قد يؤدي عدم فصل الطاقة عن التجميعة إلى تلف دائم لدوائر المنطق الداخلية للمكوّنات في الوحدة أو إلى تعطيل اتصالات المجال.
ثبّت الوحدة بمحاذاة الخطاف العلوي للوحدة مع سكة DIN، ثم اضغط إلى أسفل بقوة حتى تسمع صوت طقطقة الخطاف المنزلق عند استقراره في مكانه.
أدخل كابلات Pt100 ثلاثية الأسلاك المجرّدة مسبقًا مباشرةً في كتلة أطراف التثبيت اللولبية. استخدم مفكًا مسطح الرأس لتحرير مشبك الشد عند إزالة الأسلاك.
تحقق من سلوك مؤشر LED TS الصحيح بعد تهيئة النظام. يشير الضوء الأخضر الثابت إلى اتصال طبيعي بالناقل وعملية اكتساب بيانات المستشعر بشكل سليم.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Omron
رقم المنتج: NX-TS3202
Country of origin:اليابان
نوع المنتج: وحدات إدخال درجة الحرارة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 130ج
Dimensions: 24 (W) × 100 (H) × 71 (D) مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
