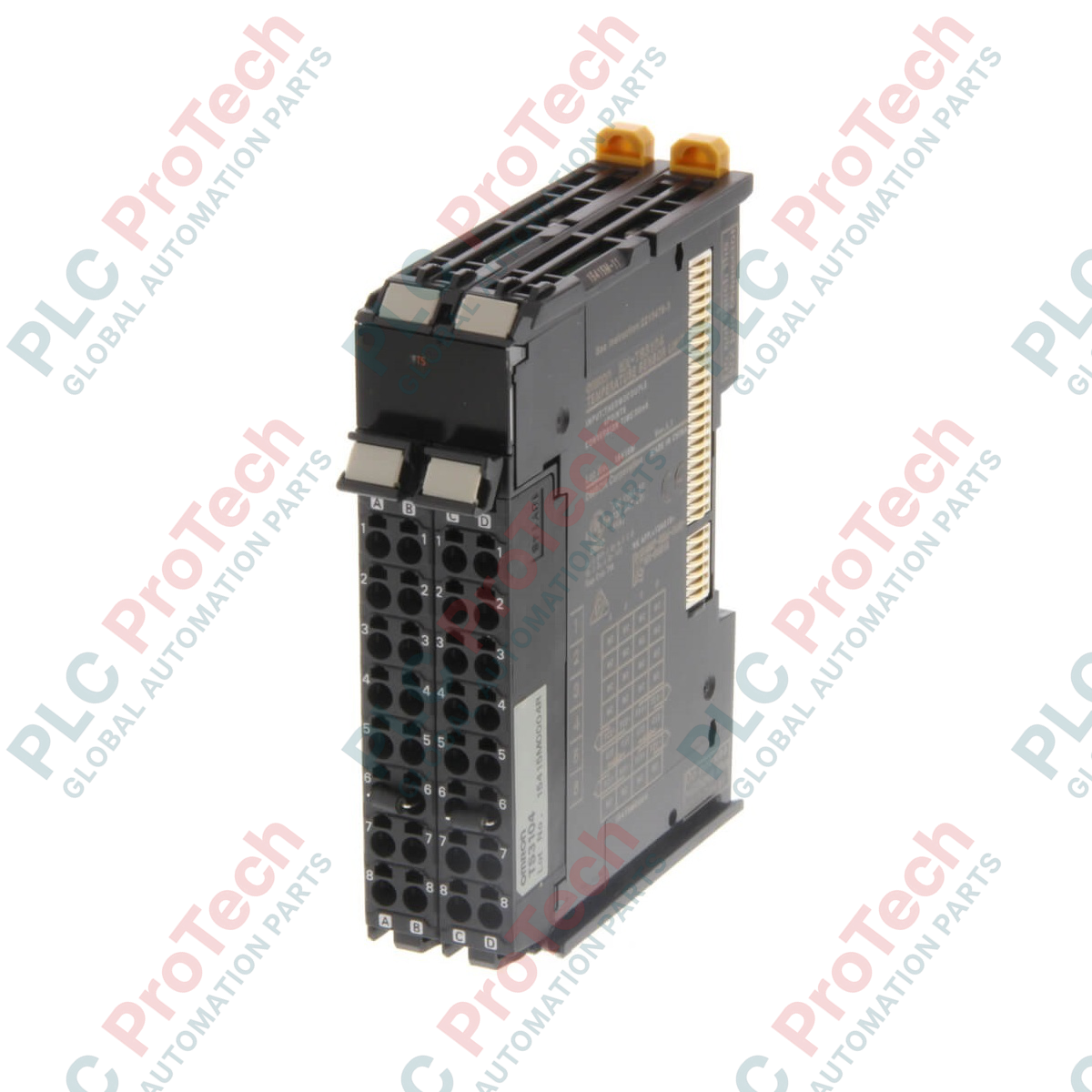

تم تحسين وحدة إدخال درجة الحرارة Omron NX-TS3204 ذات النقاط الأربع للمراقبة الحرارية عالية السرعة والكثافة، وصُممت للتكامل المباشر داخل لوحات PLC من سلسلة NX ووحدات ربط الإدخال/الإخراج الموزعة. توفر هذه الوحدة دوائر واجهة مخصصة لمقاييس الحرارة بالمقاومة (RTD)، ما يتيح المعايرة الدقيقة والتغذية الراجعة لدرجة الحرارة عبر أنظمة الأتمتة الصناعية التي تتطلب أداءً عالياً. وبفضل العزل بين القنوات وبنية محول تماثلي إلى رقمي عالية الدقة ومتينة، تحمي الوحدة حلقات الإشارة الحساسة من الجهود العالية ذات النمط المشترك والضوضاء الكهربائية الشائعة في المنشآت الصناعية الثقيلة.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Omron |
| رمز الطراز | NX-TS3204 |
| نوع الوحدة | وحدة إدخال درجة الحرارة (مقياس حرارة بالمقاومة) |
| عدد المداخل | 4 قنوات |
| المستشعرات المتوافقة | Pt100 (ثلاثي الأسلاك)، Pt1000 (ثلاثي الأسلاك) |
| زمن التحويل | 60 مللي ثانية/وحدة |
| دقة القياس | حد أقصى 0.001 درجة مئوية |
| تيار اكتشاف المدخل | حوالي 0.25 مللي أمبير |
| تأثير مقاومة الموصل | حد أقصى 0.06 درجة مئوية/أوم (المقاومة القصوى المسموح بها: 20 أوم) |
| طريقة تحديث المدخلات/المخرجات | تحديث مستمر |
| طريقة العزل | محول (الطاقة)، وعازل رقمي (الإشارة) بين المداخل وناقل NX، بالإضافة إلى العزل بين القنوات |
| قوة العزل الكهربائي | 510 فولت تيار متردد لمدة دقيقة واحدة بين الدوائر المعزولة (حد أقصى لتيار التسرب 5 مللي أمبير) |
| استهلاك الطاقة لوحدة NX | 1.45 واط كحد أقصى (وصلة CPU/CCU)؛ 1.05 واط كحد أقصى (مقارن الاتصالات) |
| الأبعاد الفعلية | 24 مم (W) × 100 مم (ارتفاع) × 71 مم (عمق) |
| الوزن | 0.13 كجم (صافي) |
تتكامل وحدة NX-TS3204 المعيارية مع هياكل وحدات التحكم المحلية Sysmac NX1P2 / NX102 ومع عقد الإدخال/الإخراج البعيدة عبر مقارنات EtherCAT (NX-ECC) أو EtherNet/IP (NX-EIC). وعلى خلاف وحدات قياس درجة الحرارة ذات النقطتين (مثل NX-TS2204)، يستخدم هذا التصميم ذي النقاط الأربع موصلات إدخال عالية الكثافة ذات 16 نقطة في صفوف مزدوجة، ما يتيح تباعدًا ضيقًا على سكة DIN، لكنه يتطلب تخطيطًا دقيقًا لمسار كابلات المستشعر الواردة.
للحفاظ على الدقة الأصلية العالية البالغة 0.001 درجة مئوية، يجب على المهندسين تجنب مقاومات التوصيل غير المتماثلة. ورغم أن مقاومة الخط المتساوية تُعوَّض في مجسات RTD ثلاثية الأسلاك، فإن اختلاف مقاومات الموصلات بين الساقين A وB/B' يولّد انحرافات في القياس مباشرةً. حافظ على مقاومة كل سلك توصيل أقل من 20 أوم بشكل صارم، ووجّه خطوط الإشارة بعيدًا عن محركات التردد المتغير الكبيرة (VFDs) ودوائر التحكم في المحركات ذات التيار العالي لمنع الانجراف الناجم عن التداخل الكهرومغناطيسي.
تعتمد هذه الوحدة على فترة إحماء مدتها 30 دقيقة قبل بدء إجراءات معايرة النظام. عند توصيل الأسلاك الصلبة أو الأسلاك المجدولة المزودة بفيرولات، ما عليك سوى دفع السلك مباشرةً في الطرفية دون فتح المشبك باستخدام أداة. عند إجراء التشغيل الأولي من خلال Sysmac Studio، تأكد من تحديد معلمات مرشح الإدخال ونوع المستشعر المستهدف (Pt100 أو Pt1000) صراحةً في إعدادات تشغيل الوحدة، إذ ستؤدي التكوينات غير المتطابقة إلى توليد قيم درجة حرارة مضطربة أو مؤشرات أعطال.
حاذِ أدلة انزلاق وحدة NX-TS3204 مع الوحدة المجاورة أو مقارن الناقل على سكة DIN بعرض 35 مم.
حرّك الوحدة بإحكام حتى تتعشق آلية القفل المدمجة مع سكة DIN مصدرةً نقرة مسموعة.
جرّد كابلات مستشعر درجة الحرارة بطول 8-10 مم أو كبسها بفيرولات مناسبة، ثم أدخلها مباشرةً في كتلة التوصيل اللولبية المواجهة للأمام.
تأكد مرة أخرى من تثبيت تأريض درع الحقل بإحكام بشريط التأريض الوظيفي أسفل مسار سكة DIN.
