كابل إنهاء النظام الاحتياطي لسلسلة I/A من Foxboro P0931RM

نظرة عامة على المنتج

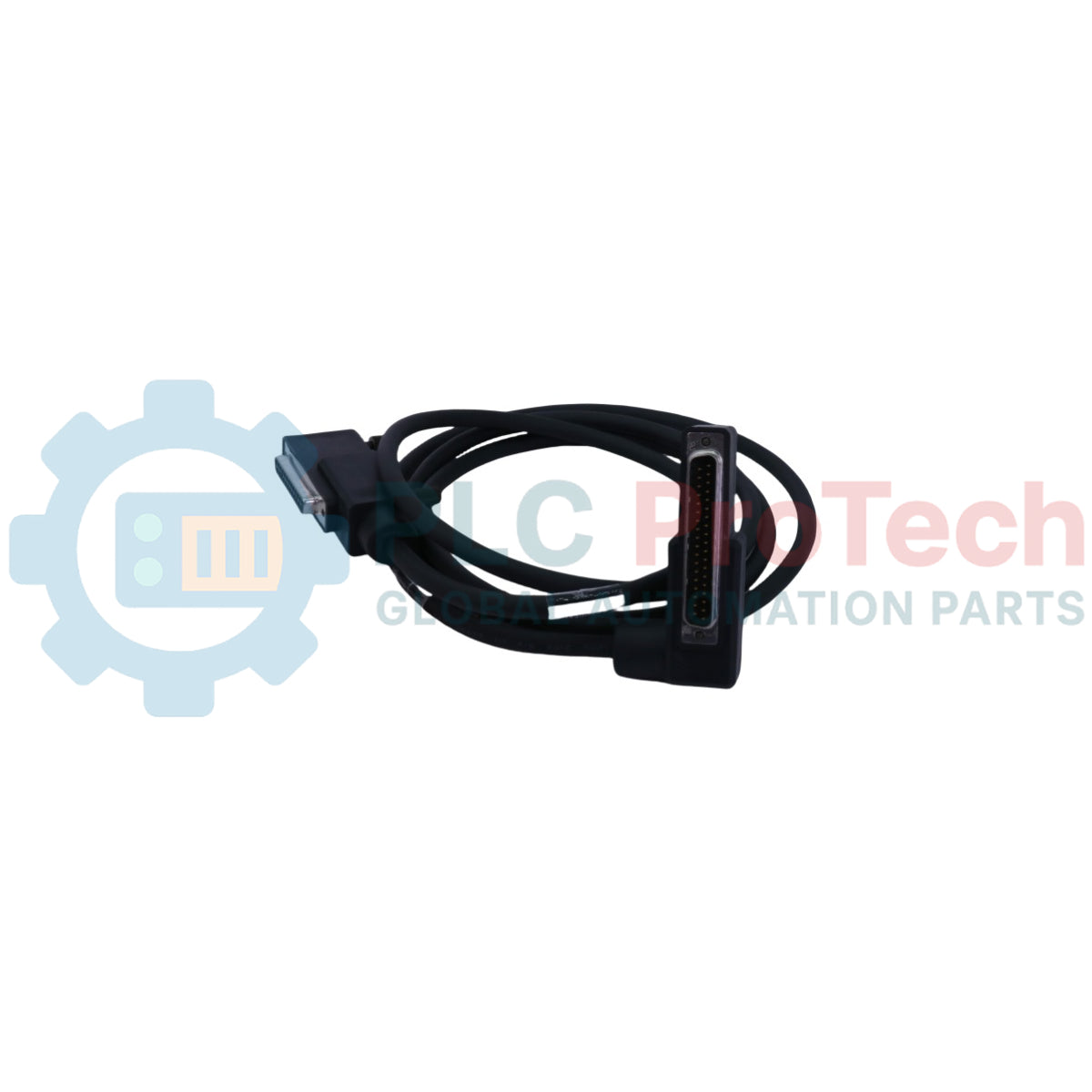

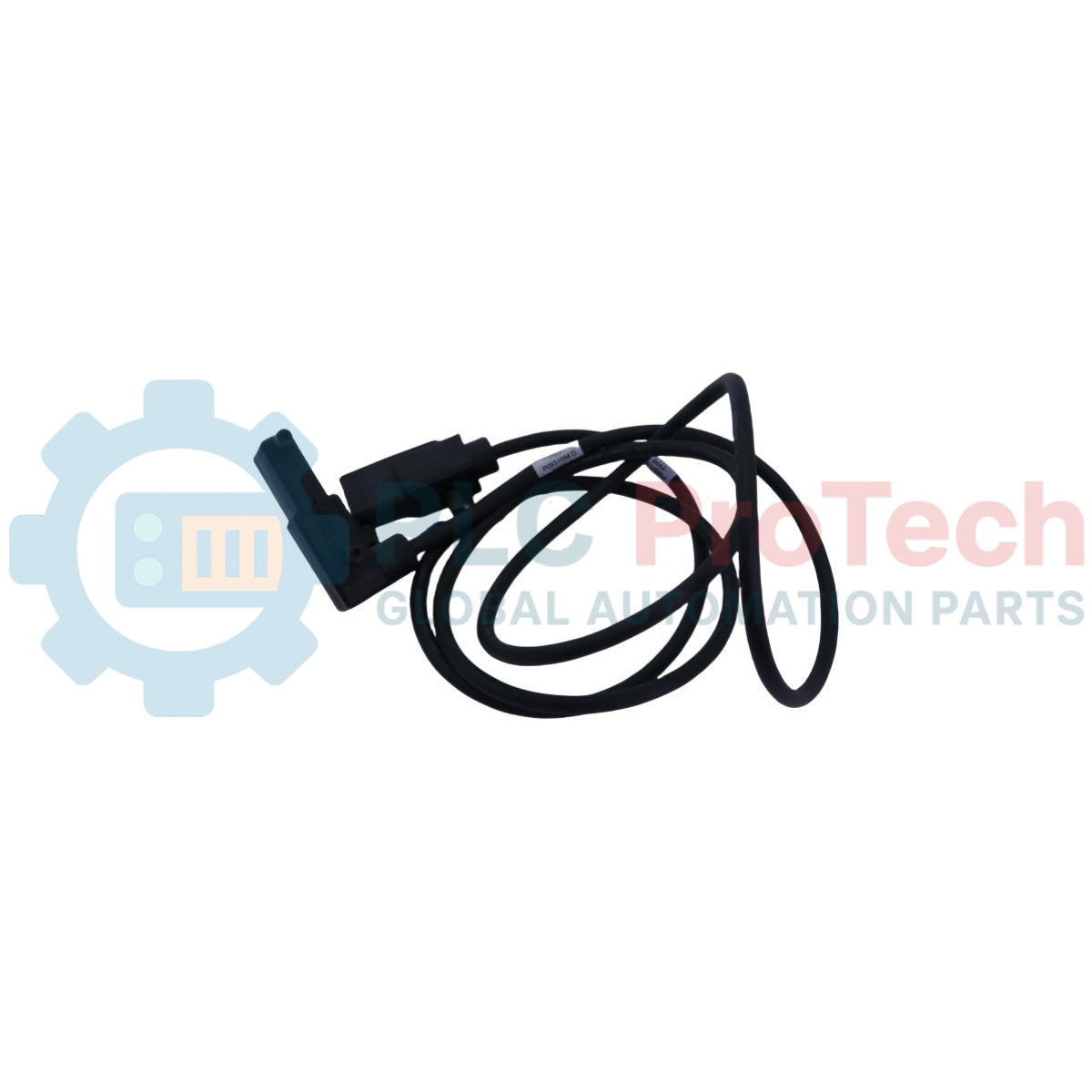

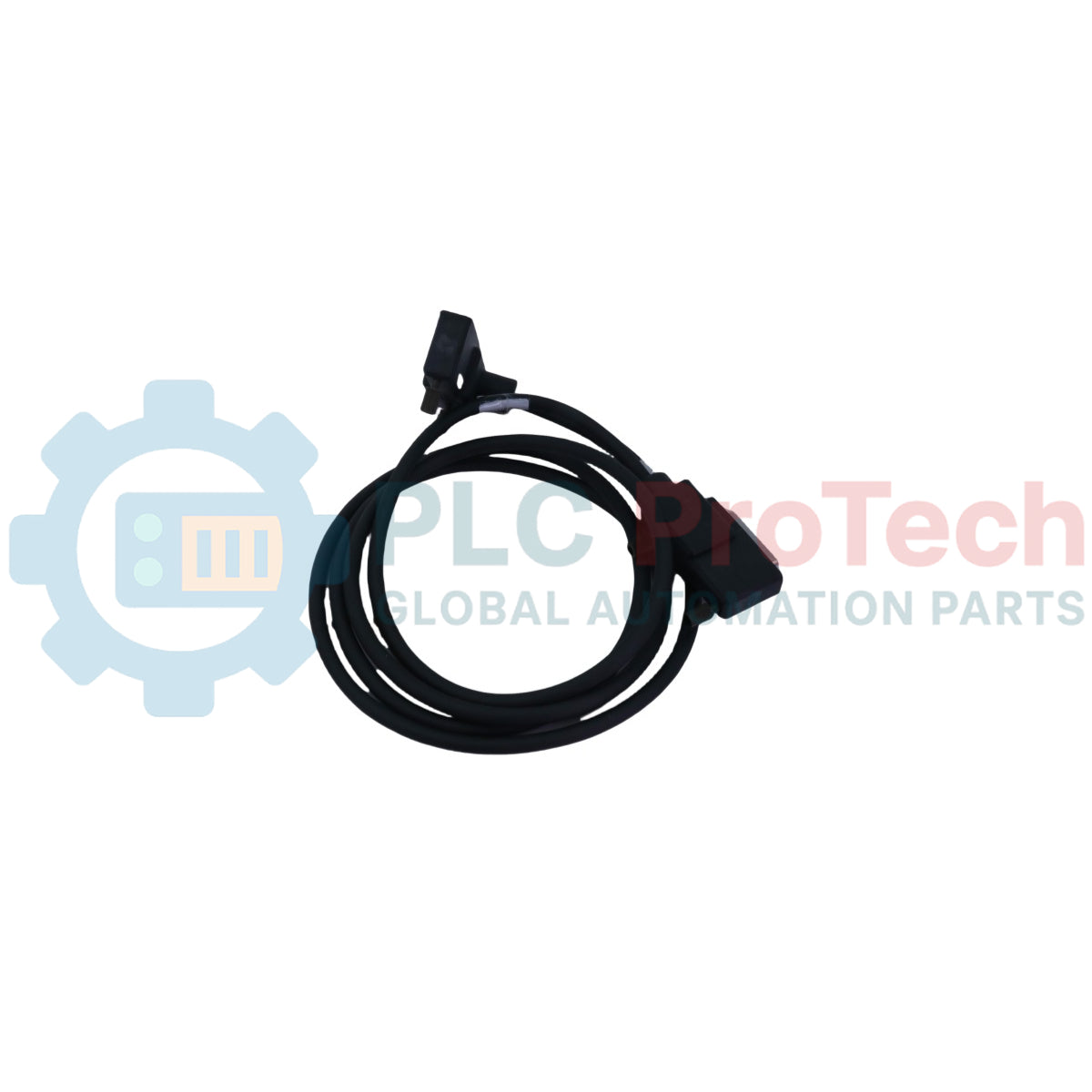

الـ P0931RM (P0931RM)  هو عالي التكامل  كابل إنهاء النوع 1  مصمم خصيصًا لـ  سلسلة فوكس بورو I/A  نظام إدخال الاتصالات الزائدة FBM216b HART® . يوفر هذا الكابل الرابط الفيزيائي الحيوي بين  محول زائدة FBM216b (P0924DT)  و  تجميع إنهاء من نوع الضغط (P0924JH) . مصمم لبيئات عالية التوفر مثل  مصافي النفط , محطات توليد الطاقة ، و المعالجة الكيميائية ، الـ  P0931RM يضمن نقل إشارات إدخال HART المعزولة بشكل فردي بدون فقد أو تداخل . باستخدام مواد بولي يوريثان عالية الجودة، يحافظ هذا الكابل على تشغيل النظام في الحلقات الحرجة حيث لا يُسمح بفشل الإشارة .

التكوين الفني

ككابل نظام  النوع 1 ، يُعرف  P0931RM بخصائصه الكهربائية المحددة وبنيته الفيزيائية المصممة لمعالجة إشارات HART الزائدة:

• هيكلية التكرار:  يربط الكابل بـ  محول زائدة ، التي تجمع الإشارات من وحدتين متجاورتين FBM216b (الرئيسية والمتتبعة) في خرج واحد بـ 25 دبوس إلى الحقل .



• الواجهة الفيزيائية:  يتميز بـ  موصل D-subminiature بـ 37 دبوس  موصل في نهاية لوحة قاعدة FBM و  موصل D-subminiature بـ 25 دبوس  موصل في نهاية تجميع الإنهاء .



• تركيب المادة:  مصنوع من  غلاف خارجي من البولي يوريثان  وعزل الموصل الأساسي من PVC شبه الصلب، مما يوفر متانة فائقة ضد التآكل الصناعي .



• الطول الموحد:  هذا النموذج المحدد ( P0931RM) هو رقم الجزء المعين لـ  2.0 متر (6.6 قدم)  الإصدار ضمن عائلة كابلات النوع 1 .

المواصفات الفنية

الأسئلة الفنية الشائعة

هل يمكن استخدام كابل P0931RM مع وحدات FBM غير التكرارية؟لا، الـ P0931RM هو كابل من النوع 1 تم التحقق من صحته خصيصًا للاستخدام مع محول FBM216b التكراري التكوين. بالنسبة للوحدات غير التكرارية من السلسلة 100 أو السلسلة 200، يلزم استخدام أنواع كابلات مختلفة لتتناسب مع ترتيب الدبابيس للوح القاعدة القياسي.

ما الفرق بين P0931RM ونسخة LSZH؟الـ P0931RM تستخدم البولي يوريثان (P/PVC) مع حد درجة حرارة +80 درجة مئوية. نسخة LSZH (P0928AC) هو "دخان منخفض وصفر هالوجين"، مصمم للمناطق الحرجة من حيث السلامة حيث يجب تجنب الدخان السام أثناء الحريق، ويدعم حتى +105 درجة مئوية.

هل يدعم هذا الكابل الاتصال الرقمي HART؟نعم. تم تصميم الكابل لحمل إشارة التناظرية من 4 إلى 20 مللي أمبير مع إشارة HART الرقمية FSK مُركب، مع الحفاظ على سلامة الاتصالات الرقمية ثنائية الاتجاه مع أجهزة الحقل.

دليل الهندسة والتركيب

• تخفيف الإجهاد: عند توصيل موصل D-sub ذو 37 دبوسًا بنهاية المحول التكراري، تأكد من شد ألسنة التثبيت لمنع انقطاع الإشارة الناتج عن الاهتزاز.

• نصف قطر الانحناء: حافظ على نصف قطر انحناء لا يقل عن 10 أضعاف قطر الكابل. تجنب الانحناءات الحادة بزاوية 90 درجة بالقرب من الموصلات لمنع إجهاد الموصلات الداخلية.

• التوجيه: على الرغم من أن غلاف البولي يوريثان متين، حافظ على P0931RM منفصل عن خطوط التيار المتردد عالية الجهد داخل الخزانة لتقليل التداخل الكهرومغناطيسي (EMI) على حلقات 4-20mA HART.

مزايا الهندسة

الـ P0931RM هو جزء من UL/UL-C مدرج و منطقة ATEX 2 نظام فرعي معتمد. تصميمه مناسب لـ الفئة G3 (قاسية) البيئات، مع توفير دقة دقة 15 بت لإشارات HART حتى في الأجواء المسببة للتآكل أو ذات الرطوبة العالية. يتيح استخدام موصلات D-sub القياسية استبدالًا سريعًا بنظام "التوصيل والتشغيل"، وهو أمر حاسم للحفاظ على التوفر العالي لـ FBM216b زوج التكرار.
