لوحة قاعدة معيارية مركبة على سكة DIN من سلسلة Foxboro I/A FCP280 RH924YF

نظرة عامة على المنتج

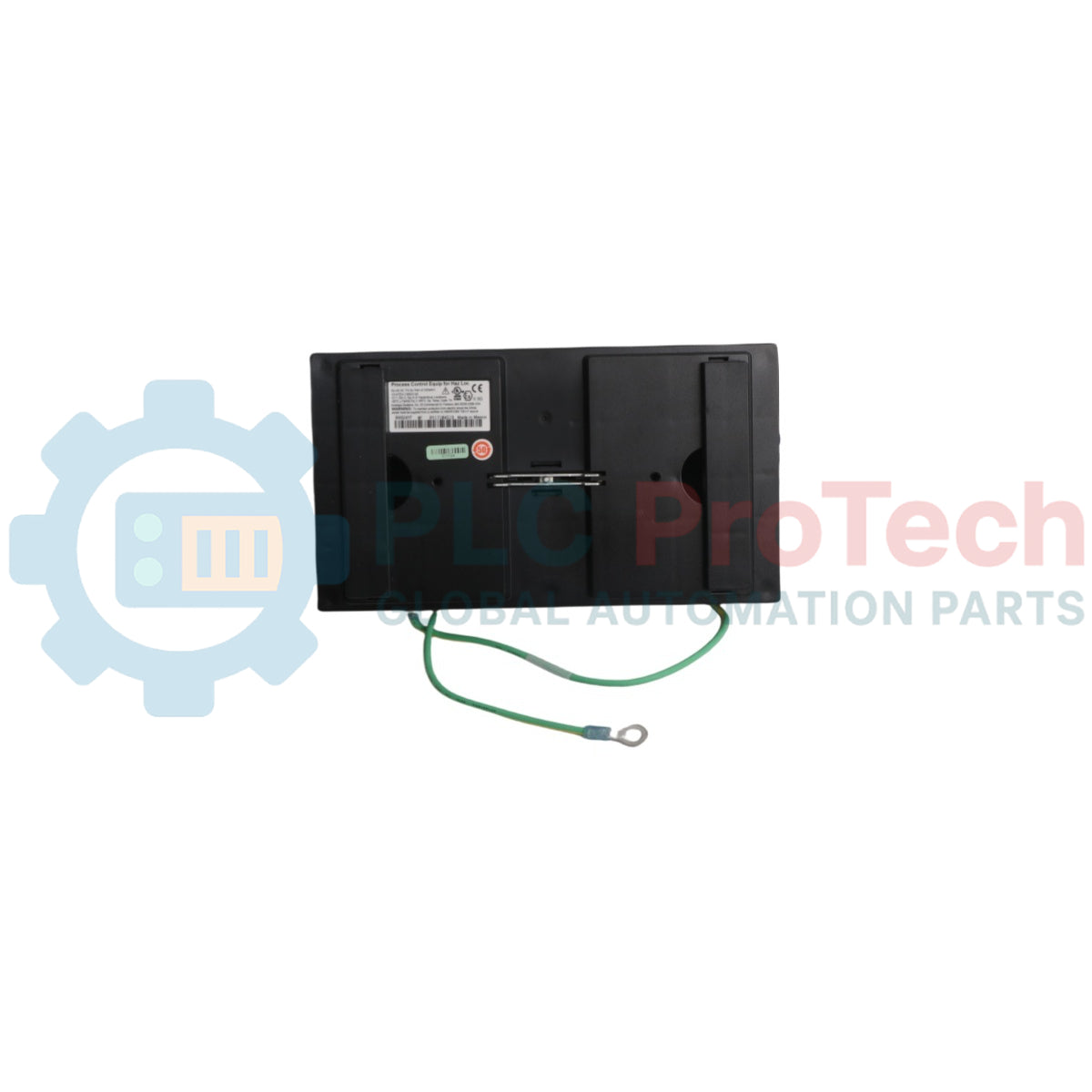

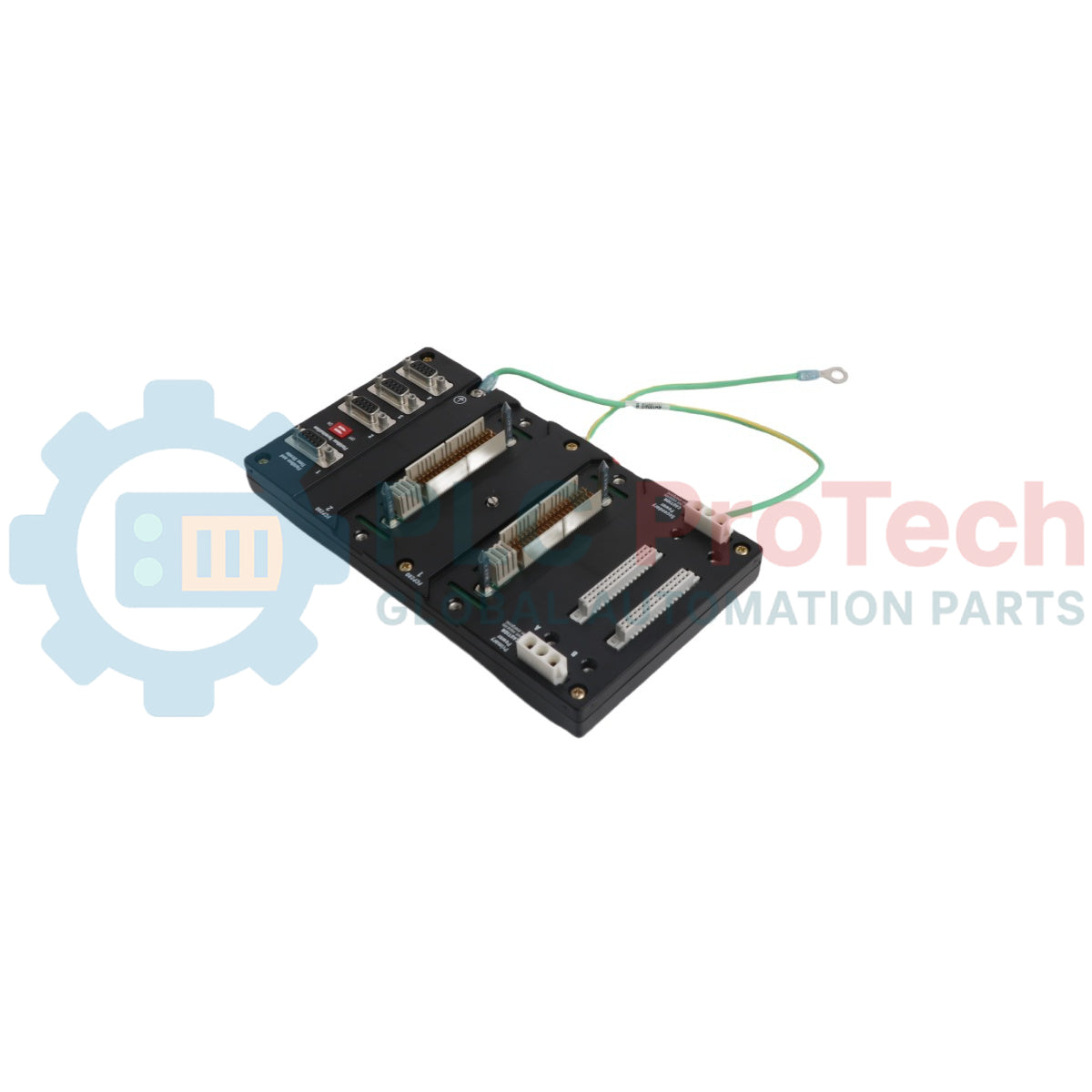

إن RH924YF (RH924YF) عبارة عن لوحة أساسية معيارية عالية الأداء تُثبت على سكة DIN ومصممة خصيصًا لسلسلة Foxboro I/A (الآن EcoStruxure Foxboro DCS). وهي تُعد البنية التحتية الأساسية للتركيب والربط البيني لـ معالج التحكم الميداني 280 (FCP280). في بيئات التحكم الموزعة بالغة الأهمية — مثل منشآت النفط والغاز العالمية، ومصانع الأدوية، وشبكات المرافق واسعة النطاق — توفر RH924YF الاستقرار الميكانيكي واللوحة الخلفية الكهربائية اللازمة لـ FCP280 لإدارة خوارزميات التحكم المعقدة واتصالات Fieldbus عالية السرعة. يتيح تصميمها المعياري التوسع المرن للنظام مع ضمان بقاء معالجات التحكم مثبتة ومترابطة بشكل آمن داخل الغلاف الصناعي.

التكوين الفني (تفصيل عميق)

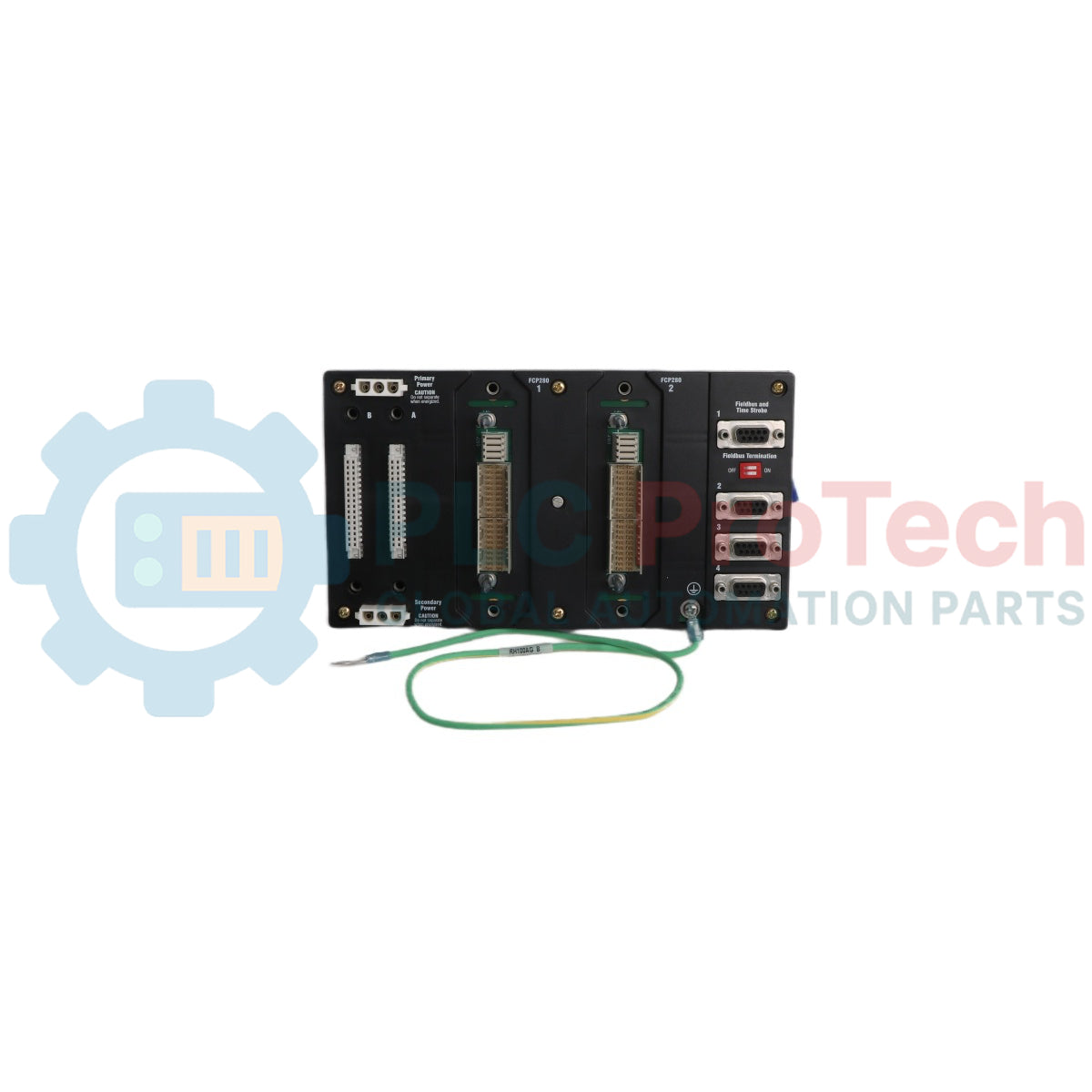

تم تصميم RH924YF لدعم متطلبات التكرار ثنائي المعالج وتبادل البيانات عالي السرعة لـ FCP280.

• فتحات المعالج: تتميز اللوحة الأساسية بفتحتين مخصصتين لوحدات FCP280، مما يتيح تكوين زوج متكرر (مقاوم للأعطال). وهذا يضمن أنه إذا فشل المعالج الأساسي، يتولى المعالج الثانوي المهمة دون انقطاع العملية.

• اللوحة الخلفية الداخلية لـ Fieldbus: تحتوي على لوحة خلفية اتصالات عالية السرعة تسهل نقل البيانات بين FCP280s ووحدات Field Bus Modules (FBMs) المتصلة عبر Fieldbus بسرعة 2 ميجابت في الثانية أو 10 ميجابت في الثانية.

• توزيع الطاقة المتكرر: تتضمن RH924YF أطراف إدخال طاقة مزدوجة، مما يسمح بتغذية طاقة مستقلة (مثل مصادر الطاقة FPS480-24). وهذا يمنع فشل مصدر طاقة واحد من تعطيل عقدة التحكم بأكملها.

• نبضات الوقت والمزامنة: تتضمن دوائر لدعم إشارات نبضات الوقت، مما يضمن مزامنة جميع الأحداث المسجلة بواسطة المعالجات بدقة مللي ثانية عبر شبكة DCS بأكملها.

المواصفات الفنية

الأسئلة الشائعة التقنية

س1: هل يمكن "تبديل" FCP280 أثناء التشغيل على لوحة RH924YF الأساسية؟

ج1: نعم، تدعم RH924YF قدرة التوصيل/الفصل السريع الكاملة (Hot Plug/Unplug). يمكن إزالة FCP280 الفاشل وإدخال واحد جديد بينما يظل الشريك المتكرر قيد التشغيل، مما يضمن عدم وجود وقت تعطل لحلقة التحكم.

س2: ما هي فائدة تثبيت سكة DIN لهذه اللوحة الأساسية؟

ج2: يسمح تصميم سكة DIN بالتركيب السريع في الخزائن الصناعية القياسية دون الحاجة إلى رفوف تثبيت متخصصة. هذه الوحدة تجعل من السهل ترقية أنظمة FCP270 القديمة إلى تقنية FCP280 باستخدام نفس المساحة.

س3: هل توفر RH924YF الاتصال لـ Fieldbus؟

ج3: نعم، تتميز اللوحة الأساسية بموصلات مخصصة (عادةً تعتمد على HDLC أو إيثرنت اعتمادًا على إصدار النظام) لربط المعالجات بكابلات تمديد Fieldbus.

دليل الهندسة والتركيب

• متطلبات التأريض: لضمان سلامة الإشارة والحماية من التداخل الكهرومغناطيسي، يجب ربط اللوحة الأساسية بإحكام بأرضية الأمان الخاصة بالخزانة. تأكد من تأريض سكة DIN نفسها بشكل صحيح بإطار الغلاف.

• الإدارة الحرارية: عند تركيب وحدات RH924YF متعددة، حافظ على مسافة رأسية لا تقل عن 50 مم (2 بوصة) بين اللوحات الأساسية للسماح بتدفق الهواء الكافي وتبديد الحرارة من المعالجات النشطة.

• التشفير والمحاذاة: وحدات FCP280 مشفرة بدقة. لا تقم أبدًا بإجبار وحدة على RH924YF؛ تأكد من فصل ألسنة القفل بالكامل قبل الإدخال، وقم بقفلها بإحكام بمجرد تثبيت الوحدة لمنع تآكل التلامس الناتج عن الاهتزاز.

مزايا الهندسة

تُعد RH924YF مُمكِّنًا رئيسيًا لأداء FCP280 الرائد في الصناعة. من خلال توفير لوحة خلفية مصنفة G3 (مقاومة للتآكل)، تتيح هذه اللوحة نشر نظام التحكم في البيئات القاسية — مثل بالقرب من أبراج التبريد أو المفاعلات الكيميائية — حيث ستفشل الإلكترونيات القياسية. يتيح دمج منطق مزامنة الوقت مباشرة في أجهزة اللوحة الأساسية تسجيل تسلسل الأحداث (SOE) وهو أمر بالغ الأهمية للتحليل الجنائي بعد الرحلة. علاوة على ذلك، يضمن توافقها التراجعي مع وحدات الإدخال/الإخراج من السلسلة 200 أن مالكي المصانع يمكنهم تحديث منطق التحكم الخاص بهم مع الحفاظ على استثماراتهم في توصيلات الأسلاك الميدانية ووحدات الإدخال/الإخراج.
