مقياس تدفق دوامي Rosemount 8800DF120SA1N7D1E1I1M5C4CN7Q4Q8 8800D

SKU 8800DF120SA1N7D1E1I1M5C4CN7Q4Q8

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Rosemount
رقم المنتج: 8800DF120SA1N7D1E1I1M5C4CN7Q4Q8
Country of origin:الولايات المتحدة
نوع المنتج: مقاييس التدفق الدوامية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 136000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

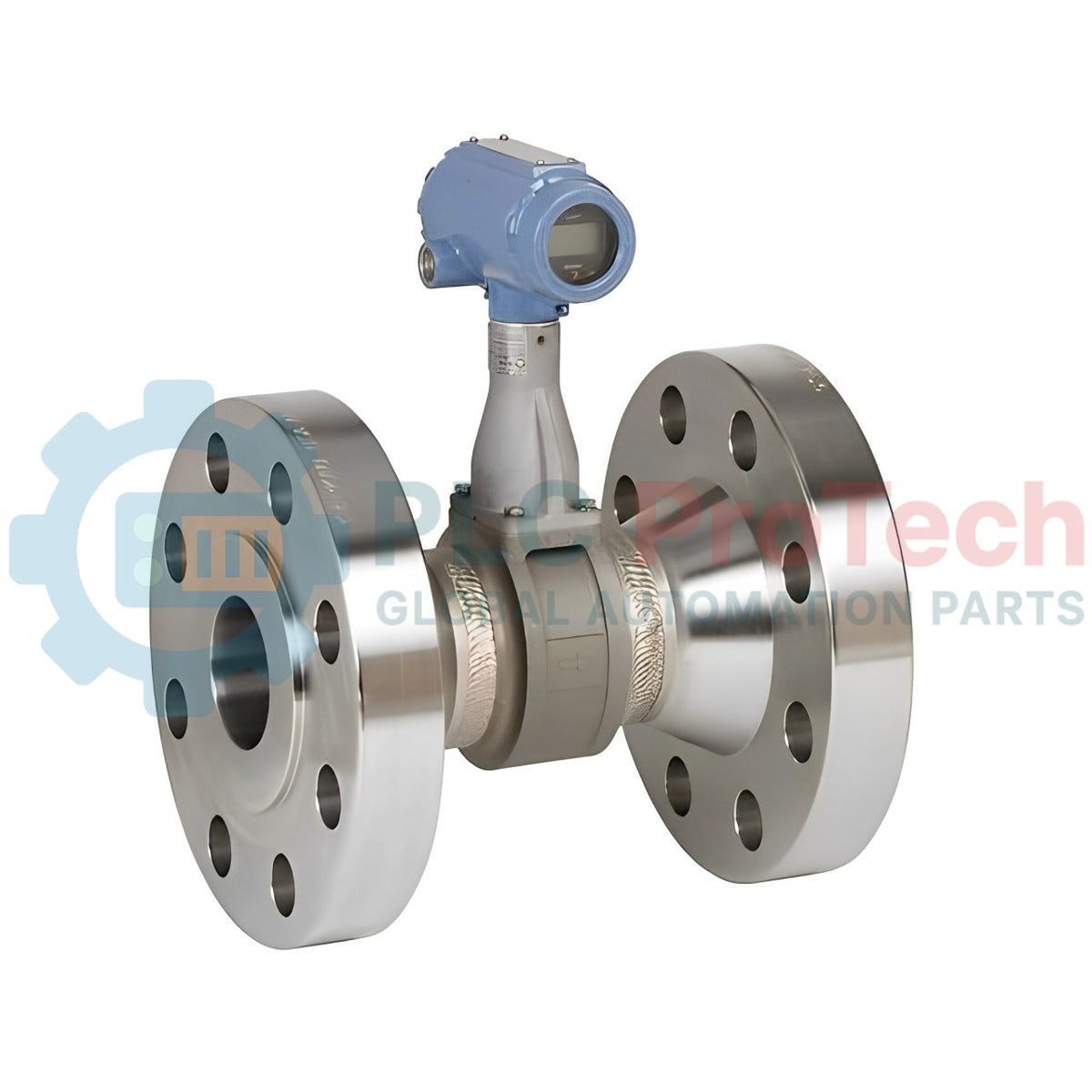

صُمم Rosemount 8800DF120SA1N7D1E1I1M5C4CN7Q4Q8 لقياس تدفق البخار والسوائل والغازات بدرجة عالية من الموثوقية، وهو مقياس تدفق دوّامي صناعي مركّب على الخط، يستخدم تصميم مستشعر غير قابل للانسداد لإلغاء خطوط النبض ونقاط التسرب المحتملة. يتميز هذا التكوين المحدد بهيكل شَفَتي ضخم مقاس 12 بوصة (300 مم)، مصنوع من الفولاذ المقاوم للصدأ المصبوب المتين CF-3M ومواد ملامسة للسوائل من الفولاذ المقاوم للصدأ المشغول 316، وقادر على التعامل مع بيئات العمليات الصناعية الصعبة.

يُجهّز النظام بإلكترونيات رقمية بتيار 4-20 mA تعمل ببروتوكول اتصالات HART، مما يتيح مراقبة التشخيص وتهيئتهما بسلاسة. ولضمان وضوح القراءة للمشغّل في الموقع، تُدمج شاشة LCD عالية الوضوح من طراز M5 مباشرةً في هيكل ناقل الحركة المتين المصنوع من الفولاذ المقاوم للصدأ، والمهيأ بمدخلَي قنوات M20 x 1.5. وامتثالًا لمتطلبات السلامة، يأتي هذا الطراز معتمدًا بحماية ATEX المزدوجة—ضد اللهب (E1) والسلامة الجوهرية (I1)—ويتضمن وثائق شاملة لمعايرة Q4 وتتبع مواد Q8.

الميزات

تصميم ملحوم بالكامل: يلغي الحشوات والمنافذ وخطوط التجاوز الداخلية، مما يمنع تجاوز العملية ومسارات التسرب المحتملة.
معالجة الإشارة الرقمية التكيفية: توفر تتبعًا موثوقًا لإشارة التدفق مع ترشيح اهتزازات العمليات المحيطة.
اعتماد ATEX المزدوج: موافقات للحماية ضد اللهب والسلامة الجوهرية للاستخدام في المناطق الصناعية الخطرة المصنّفة.
واجهة تشغيل محلية: تتضمن مؤشر LCD مدمجًا من طراز M5 لعرض متغيرات العمليات وبيانات التشخيص.
إنذارات قابلة للتهيئة: تحمي قيم التشبع والإنذار المزدوجة NAMUR C4 (إنذار مرتفع) وCN (إنذار منخفض) معدات العمليات.
وثائق الجودة: يُشحن المنتج مع شهادات معايرة وتتبع للمواد وفقًا للمعيارين ISO 10474 3.1/EN 10204 3.1.

التطبيقات

خطوط البخار الخدمية عالية السعة ومراقبة مياه تغذية الغلايات.
توزيع الغازات الصناعية وإدارة الهواء المضغوط.
تخصيص سوائل العمليات الكيميائية والبتروكيميائية.
قياس مياه تبريد محطات الطاقة ودورة المكثفات.

المواصفات الفنية

الشركة المصنّعةرقم الجزء / الطرازنمط العدادحجم الخطالمواد الملامسة للسائلفئة الفلنجة والتوصيلنطاق درجة حرارة العمليةمادة الهيكلمداخل المواسيرالمخرجاتنوع المعايرةاعتمادات المناطق الخطرةالشاشةإعداد الإنذارشهادات الجودةوزن الجهازوزن الشحن

Rosemount (Emerson)

8800DF120SA1N7D1E1I1M5C4CN7Q4Q8

F - نمط هيكل فلنجي قياسي

12 بوصة (300 مم)

فولاذ مقاوم للصدأ مصبوب CF-3M / فولاذ مقاوم للصدأ مشغول 316 (316/316L)

ASME B16.5 RF الفئة 150

-40 إلى +450 درجة فهرنهايت (-40 إلى +232 درجة مئوية)

هيكل من الفولاذ المقاوم للصدأ

مدخلان للمواسير M20 x 1.5

إلكترونيات رقمية بتيار 4-20 mA (بروتوكول HART)

معايرة التدفق

ATEX مقاوم للهب (E1) وATEX للسلامة الجوهرية ia/ic (I1)

مؤشر LCD ‏M5

إنذار NAMUR مرتفع C4، وإنذار NAMUR منخفض CN وقيم التشبع

معايرة ISO 10474 3.1/EN 10204 3.1 (Q4) وإمكانية تتبع المواد (Q8)

298 رطل (135 كجم)

136 كجم

التوصيلات والواجهات

الطرف / المنفذ	التخصيص الوظيفي
PWR/COMM +	مدخل التغذية الموجبة للحلقة والاتصالات الرقمية HART
PWR/COMM -	مدخل التغذية السالبة للحلقة وعودة التيار المشتركة
TEST + / -	طرف التحقق من تيار الحلقة (يتيح القياس دون قطع الحلقة)
التأريض الداخلي	نقطة إنهاء تأريض السلامة لهيكل الإلكترونيات
التأريض الخارجي	وصلة تأريض تساوي الجهد الخارجية للهيكل

إرشادات التركيب

مقاطع المواسير المستقيمة: لضمان دقة قياس التدفق، ركّب العداد بحيث يسبقه مقطع مستقيم بطول لا يقل عن 10 أقطار اسمية للماسورة ويليه مقطع مستقيم بطول 5 أقطار اسمية، وخاليًا من الصمامات أو الوصلات.
الاتجاه: يمكن تركيبه في مواسير أفقية أو رأسية أو مائلة. يُوصى بالتركيب الرأسي مع تدفق العملية إلى أعلى لإبقاء المستشعر مغمورًا بالكامل.
إحكام إغلاق المواسير: ركّب وصلات كابلات أو موانع تسرب مواسير معتمدة ومناسبة في مداخل M20 x 1.5 للحفاظ على التصنيف البيئي NEMA 4X / IP66/67.
التأريض: احرص دائمًا على تأريض هيكل جهاز الإرسال بالأرض باستخدام أطراف براغي التأريض الداخلية أو الخارجية، وفقًا للوائح المحلية الخاصة بالمناطق الخطرة.

الامتثال والشهادات

الامتثال لتوجيه ATEX الخاص بالتركيبات في المناطق الخطرة.
شهادة الحماية ضد اللهب: ATEX II 2 G Ex d IIB+H2 T6 Gb (خيار E1).
شهادة السلامة الجوهرية: ATEX II 1 G Ex ia IIC T4 Ga (خيار I1).
التحقق من مادة ISO 10474 / EN 10204 النوع 3.1 ومعايرتها.

FAQ

ما مقاس خط العملية للطراز Rosemount 8800DF120SA1N7D1E1I1M5C4CN7Q4Q8؟

تم تكوين هذا الطراز لخط أنابيب عملية بمقاس 12 بوصة (300 مم)، مع وصلات جسم ذات شفة قياسية.

ما تصنيف وصلة العملية الذي يستخدمه مقياس التدفق هذا؟

إنه مصنّف لوصلات عملية ذات شفة ASME B16.5 RF من الفئة 150 (رمز الخيار A1).

ما المواد الملامسة للسائل المستخدمة في التصنيع؟

المكونات الملامسة للسائل مصنوعة من الفولاذ المقاوم للصدأ المشغول 316 والفولاذ المقاوم للصدأ المصبوب CF-3M.

ما شهادات المناطق الخطرة المضمنة في تكوين مقياس التدفق هذا؟

يأتي مقياس التدفق هذا معتمدًا بشهادتي ATEX للحماية ضد اللهب (E1) والسلامة الجوهرية ATEX ia/ic (I1).

ما شهادات الجودة المقدمة مع الخيارين Q4 وQ8؟

يتضمن الخيار Q4 شهادة معايرة وفقًا للمعيار ISO 10474 3.1/EN 10204 3.1، بينما يوفر الخيار Q8 شهادة تتبع المواد وفقًا للمعيار ISO 10474 3.1/EN 10204 3.1.
