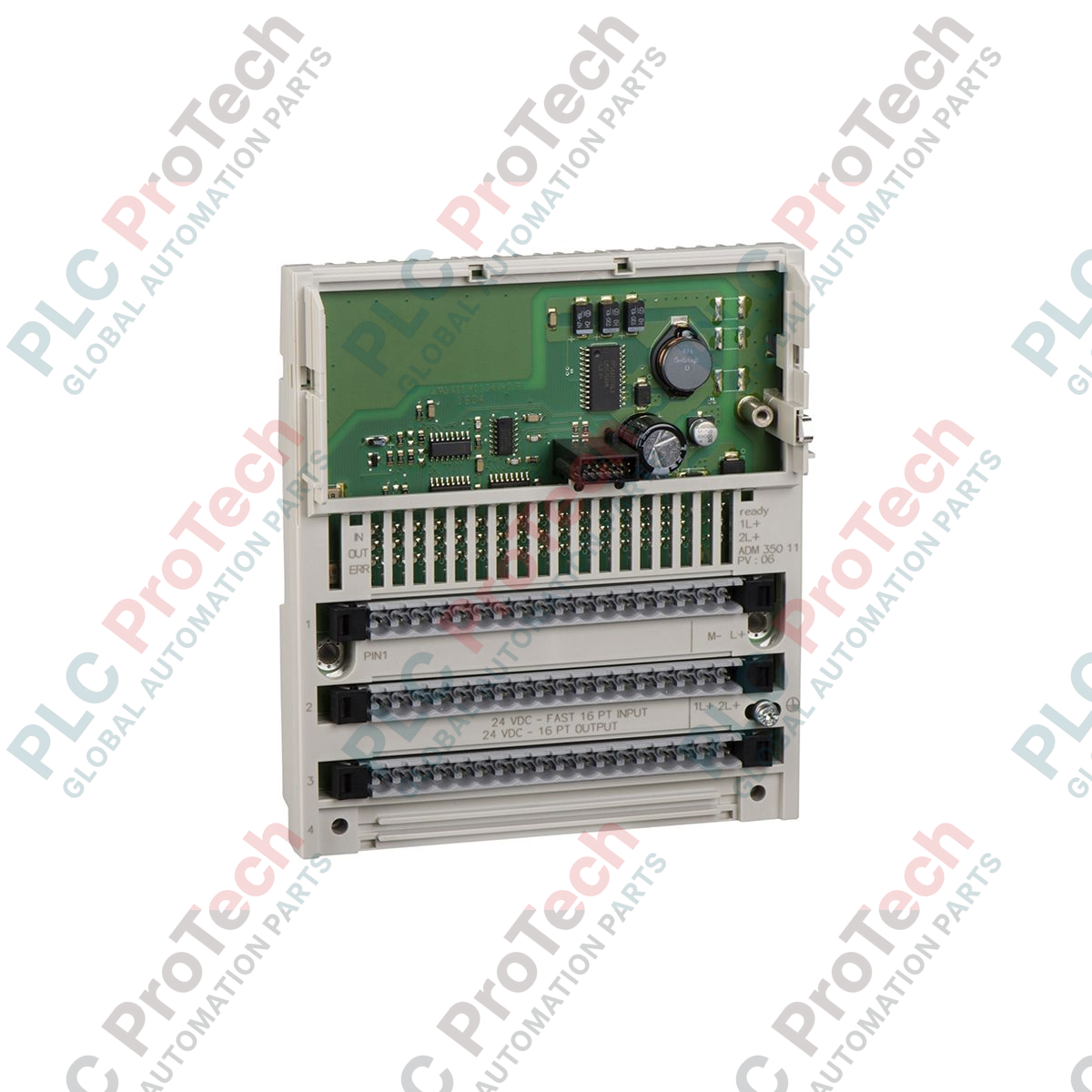

شنييدر 170ADM69051 مودكون مومنتوم قاعدة مداخل/مخارج منفصلة (10I/8O)

نظرة عامة على المنتج

يعتبر 170ADM69051 قاعدة إدخال/إخراج ثلاثية الحالة منفصلة عالية الأداء ضمن منصة الأتمتة Modicon Momentum . مصمم للهياكل التحكمية الموزعة، يتميز هذا الموديل بواجهة 120 فولت تيار متردد مع 10 مدخلات و 8 مخارج ثلاثية الحالة. يتيح التصميم المعياري الفريد لمنصة Momentum إمكانية إقران هذه القاعدة مع محولات اتصال مختلفة (Ethernet، Modbus، Profibus) أو محول معالج، مما يجعلها حلاً متعدد الاستخدامات للأتمتة اللامركزية. مع مخارج ثلاثية الحالة الحالة الصلبة ومنطق 120 فولت تيار متردد القوي، فإن 170ADM69051 مثالي للتحكم في الأحمال التيار المتردد مثل الملفّات الكهرومغناطيسية، والمفاتيح الكهربائية، ومشغلات المحركات في تطبيقات التدفئة والتهوية وتكييف الهواء، ومعالجة المياه، والتصنيع.

التكوين الفني

تم تصميم 170ADM69051 للتبديل ومعالجة الإشارات ذات الجودة الصناعية للتيار المتردد:

• كثافة الإدخال/الإخراج: مكون من مجموعة واحدة تضم 10 مدخلات رقمية (IEC 1131-2 النوع 2) ومجموعة واحدة تضم 8 مخارج ثلاثية الحالة رقمية.

• منطق الإدخال: منطق إيجابي بتصنيف اسمي 120 فولت تيار متردد. يتميز بجهد "تشغيل" مضمون عالي (> 74 فولت) لضمان الحصانة ضد الضوضاء الكهربائية المستحثة.

• مخارج الحالة الصلبة: توفر المخارج المعتمدة على ثلاثية الحالة عمر دورة طويل مقارنة بالمرحلات الميكانيكية، وتدعم معدل تشغيل عالي يصل إلى 3000 دورة في الساعة.

• الحماية الداخلية: مزود بفيوزين داخليين بطيئي الانصهار بقوة 2.5 أمبير لحماية الوحدة من حالات التيار الزائد في مجموعات المخرجات.

• السلامة والعزل: يوفر قوة عزل كهربائي عالية تبلغ 1780 فولت تيار متردد بين قنوات الحقل وناقل الاتصال الداخلي لحماية إلكترونيات وحدة التحكم.

المواصفات الفنية

الأسئلة الفنية المتكررة

ما هي ميزة مخرج ثلاثي الحالة مقارنة بمخرج المرحل في 170ADM69051؟

الثلاثيات هي أجهزة حالة صلبة بدون أجزاء متحركة. يفضل استخدامها للتبديل عالي التردد (حتى 3000 دورة/ساعة) لأنها لا تعاني من تآكل التلامس أو الشرر، مما يطيل بشكل كبير عمر الوحدة في التطبيقات الصناعية المتكررة.

هل يمكن لهذا الموديل التعامل مع إشارات 24 فولت تيار مستمر؟

لا. تم تصميم 170ADM69051 خصيصًا لمستويات جهد 120 فولت تيار متردد. استخدام جهد تيار مستمر على المدخلات أو المخرجات سيؤدي إلى فشل في التبديل (في حالة الثلاثيات) أو حالات إشارة غير صحيحة.

ماذا يحدث إذا حدث قصر في أحد المخرجات؟

تحتوي الوحدة على فيوزين داخليين بطيئي الانصهار بقوة 2.5 أمبير. في حالة التيار الزائد أو القصر الذي يتجاوز التصنيف، سينفجر الفيوز لحماية الدائرة الداخلية. لاحظ أن هذه الفيوزات تحمي مجموعات المخرجات وليس النقاط الفردية.

دليل الهندسة والتركيب

• متطلبات الحمل: تتطلب مخارج الثلاثية الحالة تيار تثبيت أدنى للبقاء في حالة "تشغيل". بالنسبة لـ 170ADM69051، تأكد من أن حملك يسحب على الأقل 30 مللي أمبير. إذا كنت تستخدم أضواء صغيرة جدًا أو مرحلات ذات مقاومة عالية، قد يكون من الضروري استخدام مقاوم تسريب.

• إدارة تيار التسرب: تحتوي المخارج الحالة الصلبة على تيار تسرب صغير (< 1.3 مللي أمبير عند 120 فولت) في حالة "إيقاف". تحقق من أن جهاز الحقل الخاص بك لن يظل مفعلاً أو يظهر تأثير "شبح" بسبب هذا التيار.

• التركيب والتأريض: يجب تثبيت قاعدة Momentum بإحكام على سكة DIN بعرض 35 مم. تأكد من أن نابض التأريض الموجود في خلف الوحدة يتصل بشكل نظيف مع السكة المعدنية لضمان أداء EMC المناسب ومقاومة تفريغ الكهرباء الساكنة (حتى 8 كيلو فولت تفريغ جوي).

• الاعتبارات الحرارية: عند التشغيل بأقصى تيار 4 أمبير لكل وحدة عند 60 درجة مئوية، تأكد من وجود تهوية كافية للخزانة. تفقد الوحدة حتى 8 واط من الحرارة؛ يوصى بالتركيب العمودي لتسهيل الحمل الحراري الطبيعي عبر فتحات التبريد.
