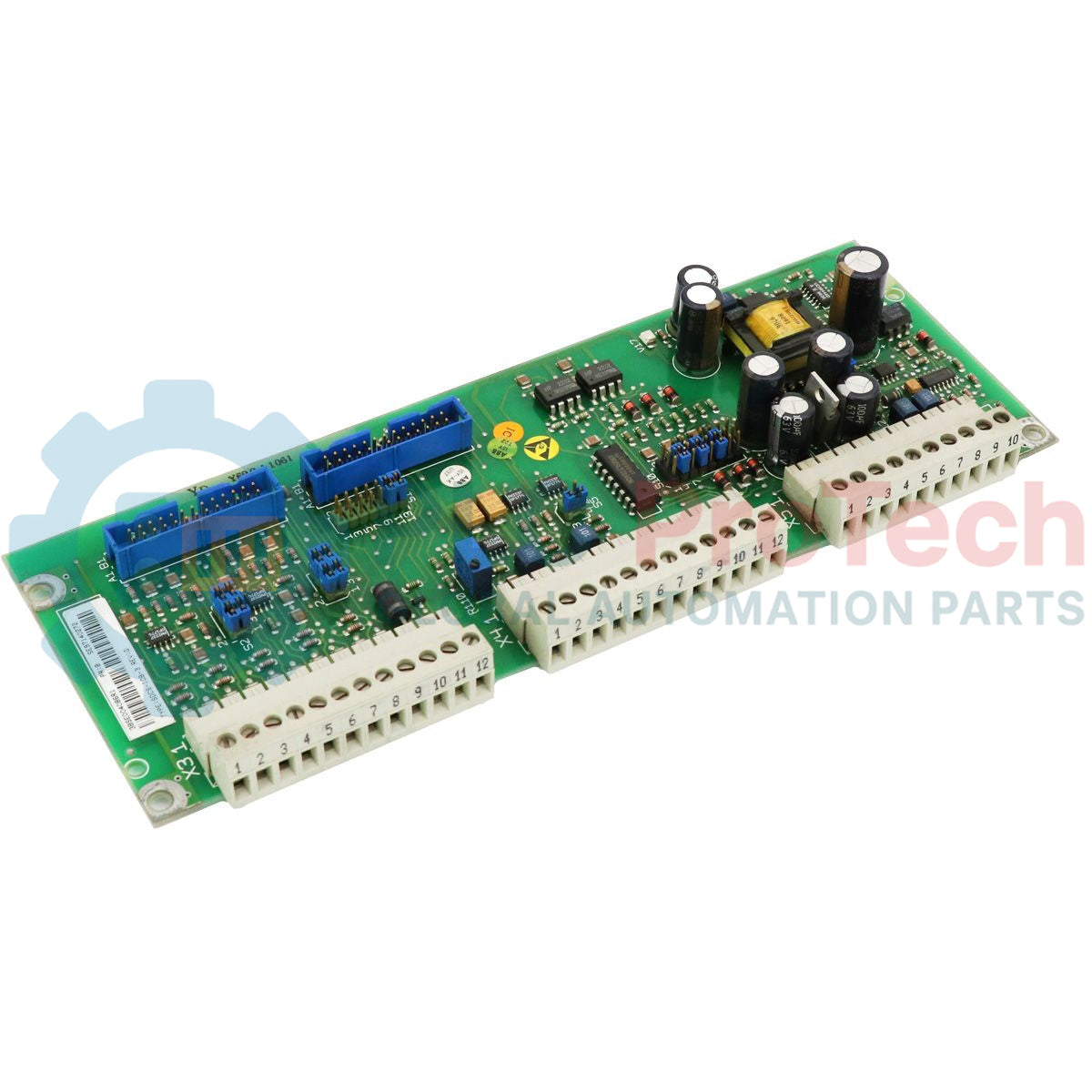

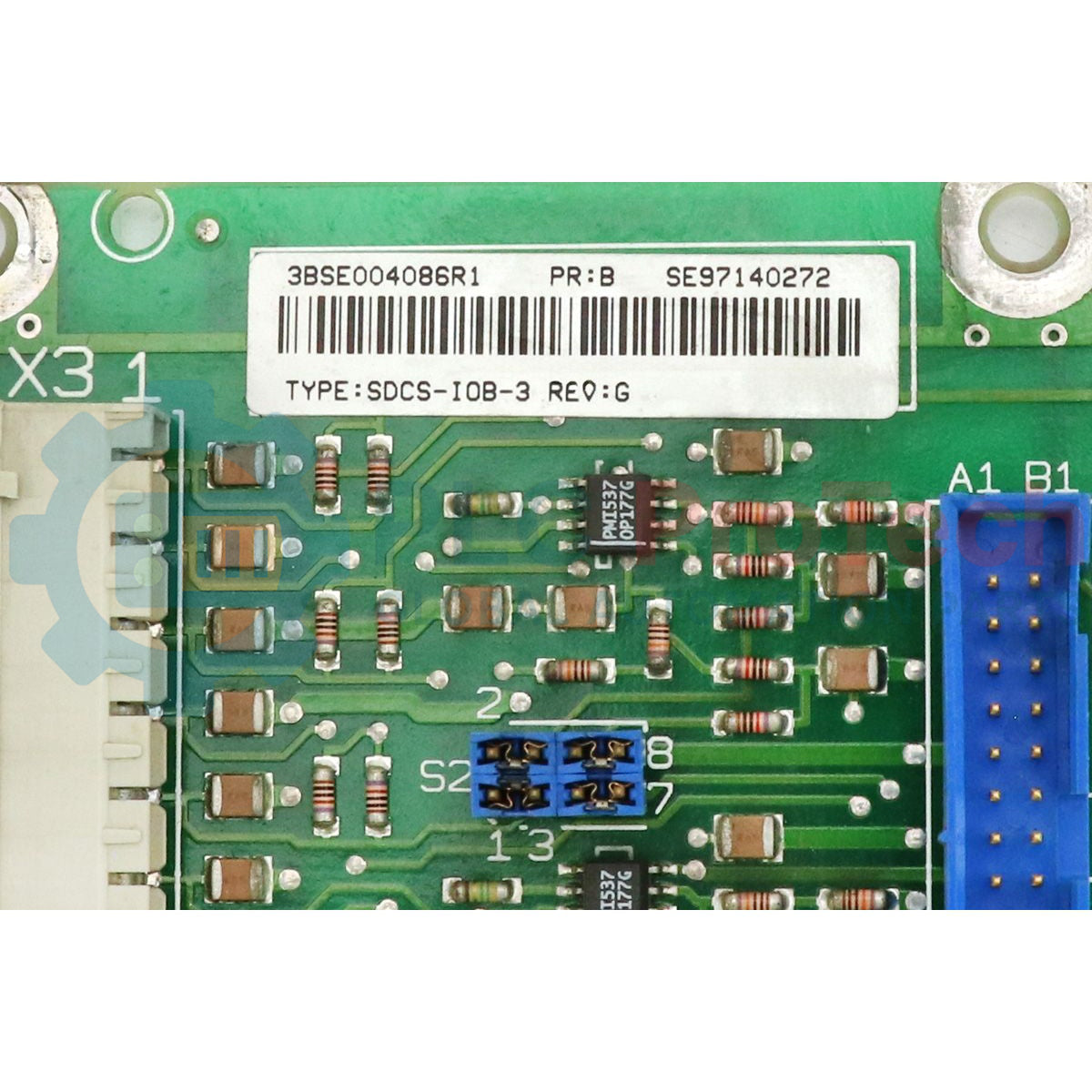

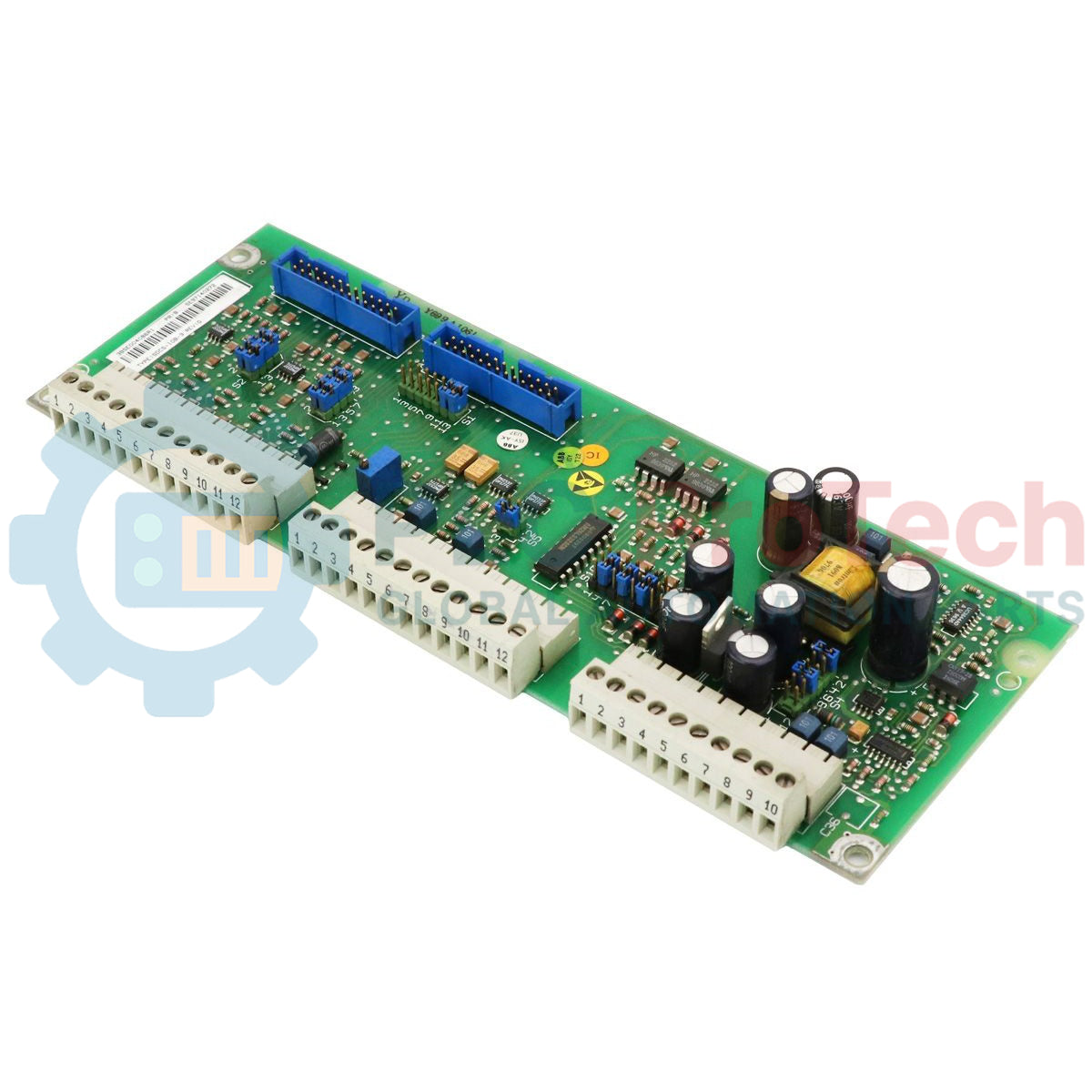

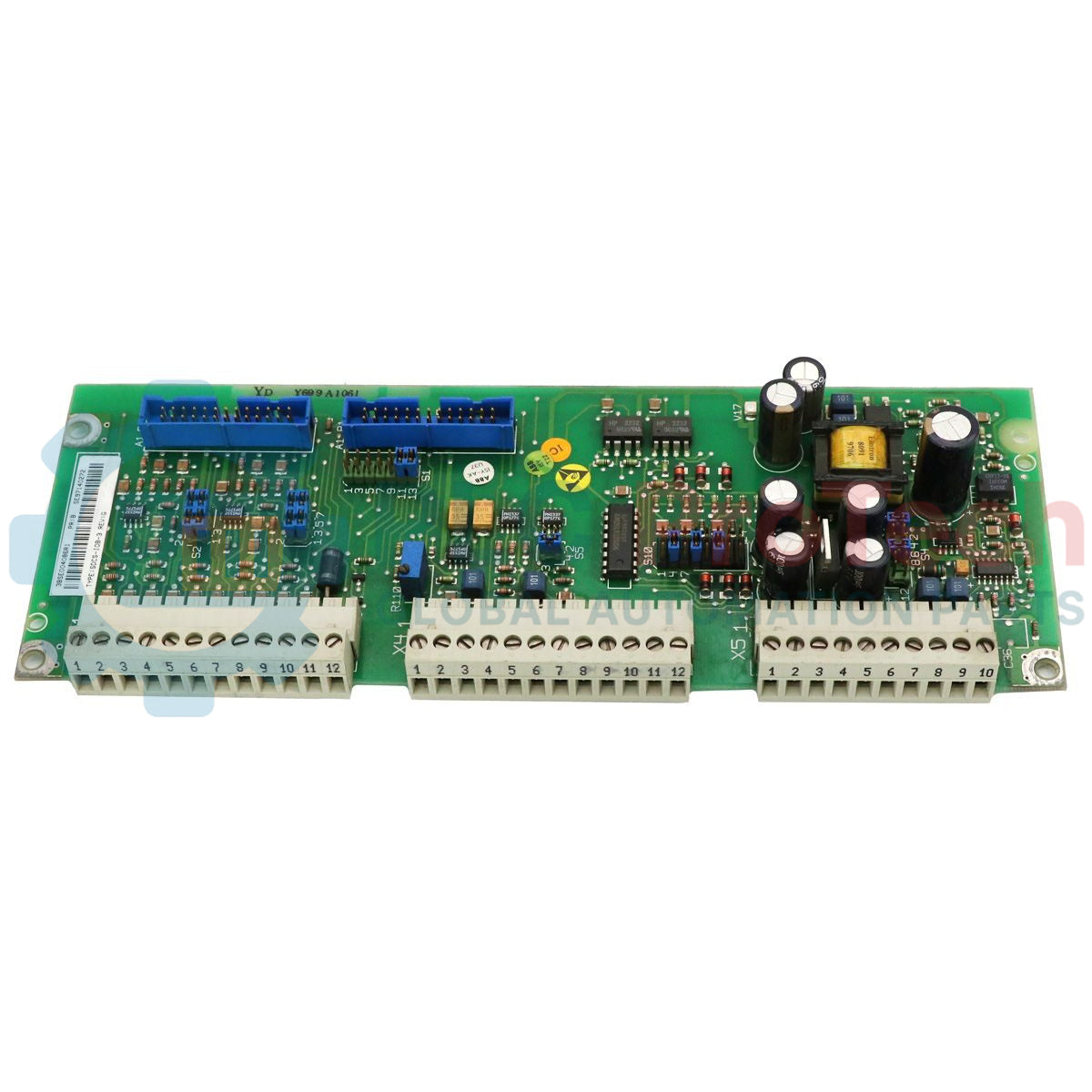

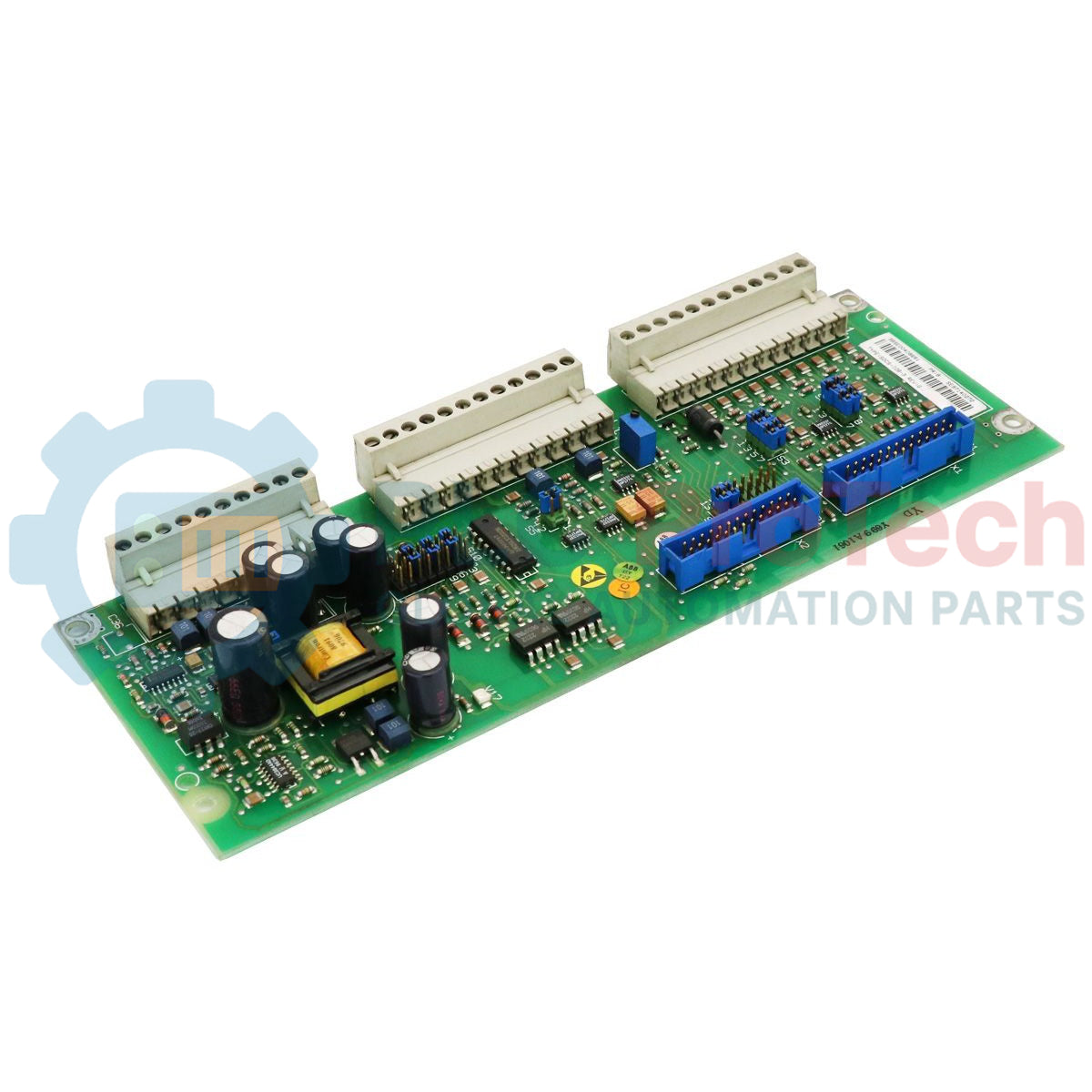

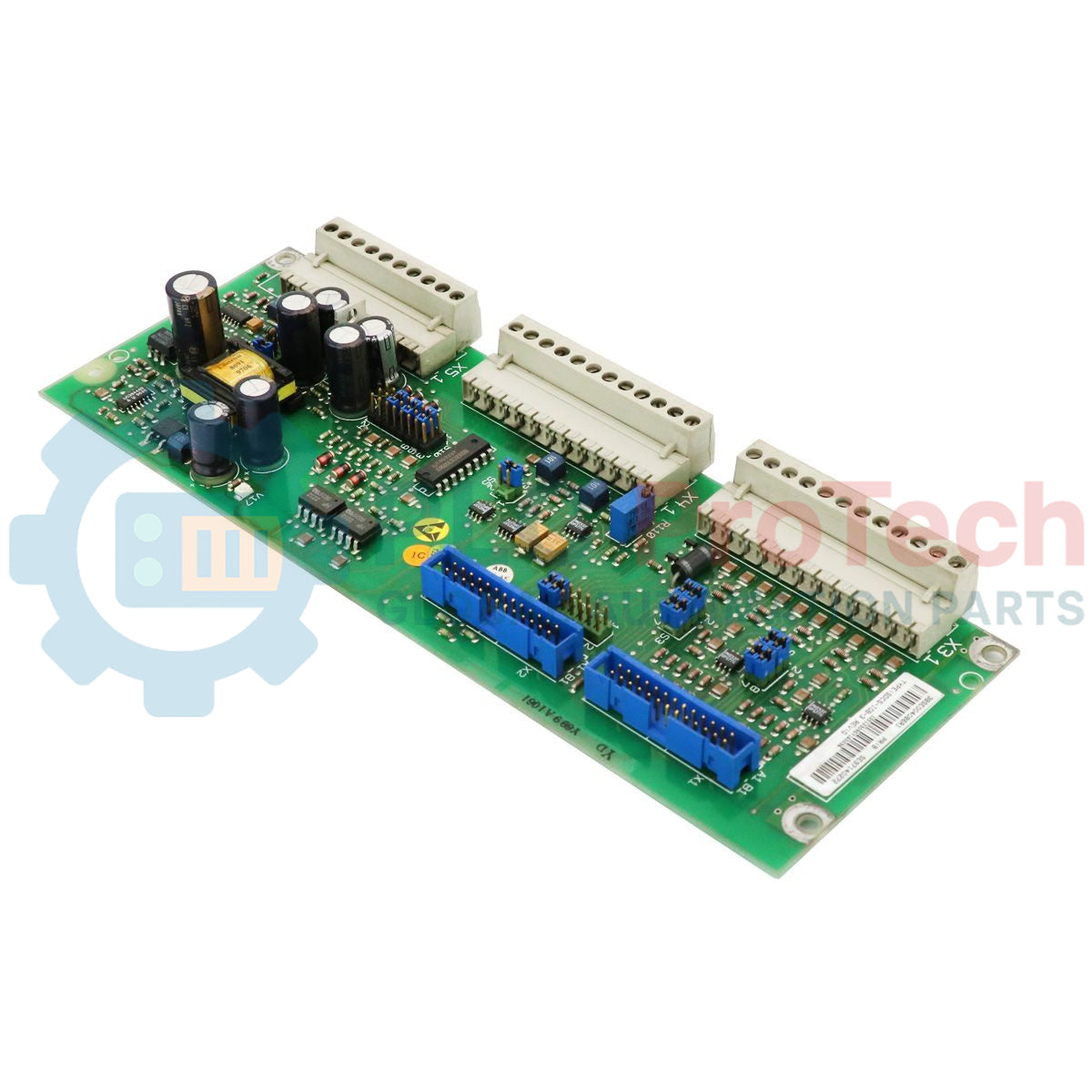

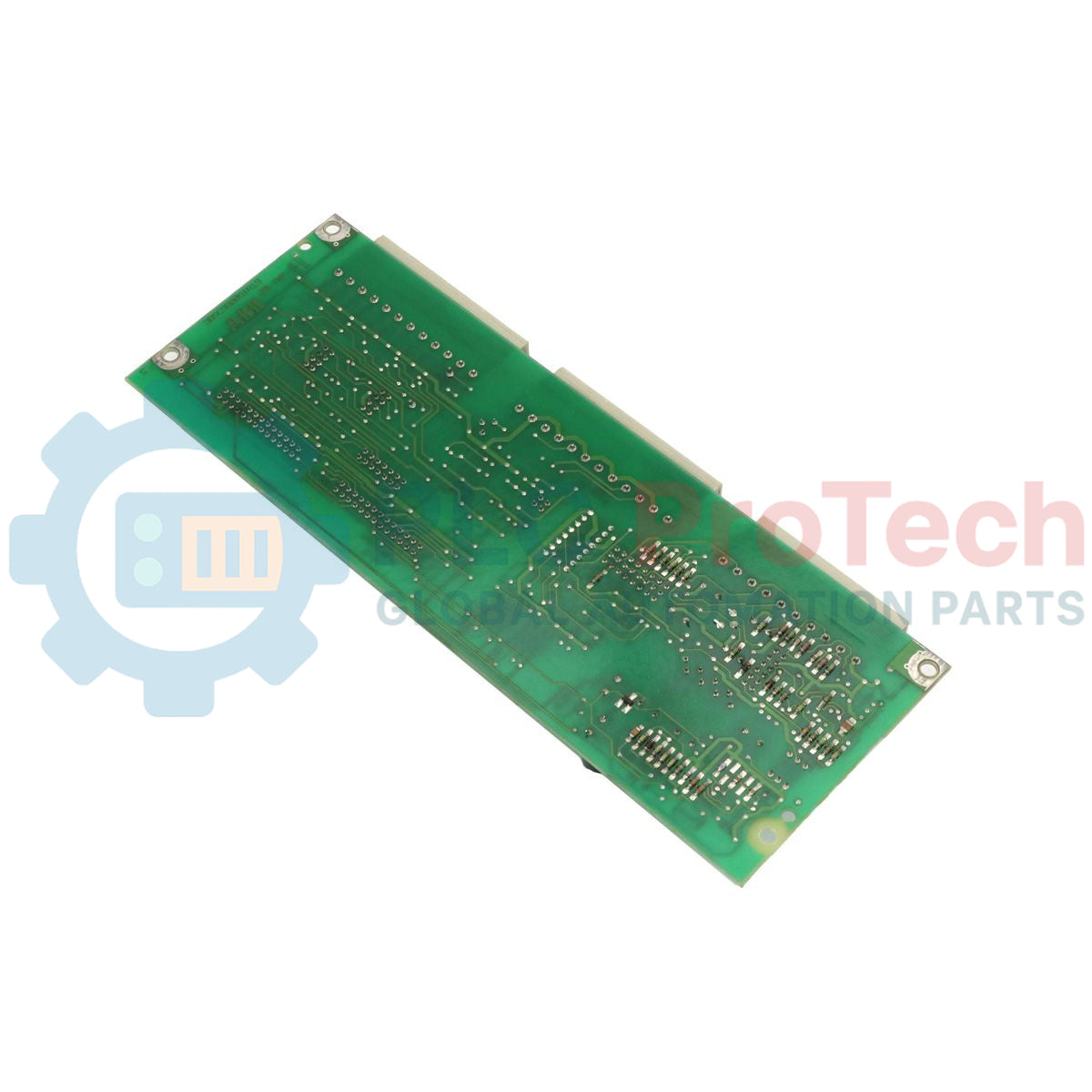

SDCS-IOB-3 ABB 3BSE004086R1 لوحة توصيل الإدخال/الإخراج

نظرة عامة على المنتج

تُعد لوحة  SDCS-IOB-3 (3BSE004086R1) لوحة توصيل إدخال/إخراج عالية الأداء، صُممت لسلسلة محركات ABB DCS. وباعتبارها مكوّناً أساسياً للواجهة، تتيح لوحة  SDCS-IOB-3 (3BSE004086R0001) التبادُل السلس للإشارات التناظرية والرقمية بين وحدة التحكم في المحرك والأجهزة الطرفية الخارجية. وتُعد هذه اللوحة ضرورية في التطبيقات الصناعية الثقيلة، مثل مصانع درفلة الصلب، ورافعات المناجم، ومعالجة اللب والورق، حيث يلزم تزامن دقيق للإشارات للحفاظ على استقرار النظام. ومن خلال توفير نقاط إنهاء مخصصة ومتينة، تضمن الوحدة سلامة الإشارة وتقلل التداخل الكهرومغناطيسي، مما يسهم مباشرةً في خفض حالات توقف النظام غير المخطط لها وإطالة العمر التشغيلي لمجموعة المحرك.

التهيئة الفنية

صُممت لوحة  SDCS-IOB-3 كبطاقة واجهة قابلة للتركيب، لتبسيط بنية التوصيلات في محركات ABB للتيار المستمر. وتتميز بكتل توصيل عالية الكثافة تدعم مجموعة متنوعة من أنواع الإشارات، وتشمل عادةً مداخل رقمية لمراقبة الحالة، ومخارج رقمية للتحكم في المرحلات، وقنوات تناظرية لمراجع السرعة أو عزم الدوران. صُنعت هذه الأجهزة بمسارات ومكونات من الدرجة الصناعية لتحمل دورات التغير الحراري ومستويات الاهتزاز الشائعة في مراكز التحكم بالمحركات. وتتيح تهيئتها تركيبها مباشرةً داخل خزانة المحرك، مع استخدام موصلات كابلات شريطية عالية السرعة للتواصل مع لوحة التحكم الرئيسية SDCS-CON. ويقلل نهج معالجة الإشارات محلياً هذا من طول الأسلاك التناظرية الحساسة، مما يحد من خطر توهين الإشارة والتقاط الضوضاء.

المواصفات الفنية

الأسئلة الشائعة الفنية

هل تتوافق لوحة SDCS-IOB-3 مع جميع محركات سلسلة ABB DCS؟

صُممت لوحة  SDCS-IOB-3 أساساً لمحركات سلسلتي DCS 500 وDCS 600. ومع ذلك، يعتمد التوافق على إصدار البرامج الثابتة للوحة التحكم الرئيسية. تحقّق دائماً من توافق إصدار الأجهزة في دليل المحرك المحدد قبل التركيب.

كيف تختلف هذه اللوحة عن SDCS-IOB-2؟

على الرغم من أن كلتيهما لوحتا توصيل إدخال/إخراج، فإن الإصدار "3" يتميز عادةً بكثافة قنوات مختلفة أو بخصائص عزل محددة مصممة لمعالجة الإشارات المتقدمة. وغالباً ما تكون لوحة  SDCS-IOB-3 مطلوبة عند استخدام حلقات تغذية راجعة تناظرية محددة تحتاج إلى دقة أعلى أو نطاقات جهد مختلفة.

ما الذي ينبغي فحصه إذا واجهت فقداناً في الإشارة بعد تركيب لوحة جديدة؟

تأكد من أن الكابلات الشريطية المسطحة التي توصل لوحة  SDCS-IOB-3 بلوحة SDCS-CON مثبتة بالكامل، وأن مشابك القفل معشّقة. وتحقق أيضاً من أن تركيب سكة DIN أو الدعامات يوفر مرجع تأريض كافياً لهيكل اللوحة.

دليل الهندسة والتركيب

• التعامل مع الكابل الشريطي: تتأثر الكابلات الشريطية عالية الكثافة المستخدمة لتوصيل لوحة  SDCS-IOB-3 بالانحناءات الحادة. حافظ على نصف قطر انحناء لا يقل عن 25 mm لمنع حدوث تشققات دقيقة في الموصلات، والتي قد تؤدي إلى إنذارات متقطعة من نوع "I/O Fault" يصعب تشخيصها.

• الحماية من التفريغ الكهروستاتيكي: تحتوي هذه اللوحة على مكونات CMOS شديدة الحساسية. أثناء التركيب أو الاستبدال، يجب على الفني ارتداء سوار معصم مؤرّض للحماية من التفريغ الكهروستاتيكي. وقد يؤدي عدم القيام بذلك إلى تلف كهروستاتيكي كامن لا يظهر إلا عندما يعمل المحرك تحت الحمل الكامل.

• عزم ربط الأطراف والفيرولات: بالنسبة إلى التوصيلات الميدانية، يُنصح بشدة باستخدام فيرولات طرفية معزولة. اربط مسامير الأطراف بعزم أقصى قدره 0.5 Nm. فقد يؤدي الربط المفرط إلى إجهاد نقاط لحام لوحة الدارات المطبوعة، مما يسبب تشققات شعرية وفشلاً نهائياً في الدارة في ظروف الاهتزاز العالي.

• فصل الإشارات: أبقِ خطوط طاقة التيار المتردد عالية الجهد على بُعد لا يقل عن 100 mm من أسلاك إشارات لوحة  SDCS-IOB-3 . استخدم كابلات زوجية ملتوية ومحمية (STP) للمداخل التناظرية لضمان عدم تأثر دقة المحرك البالغة 12-bit أو 14-bit بالضوضاء المستحثة.
