الوصف

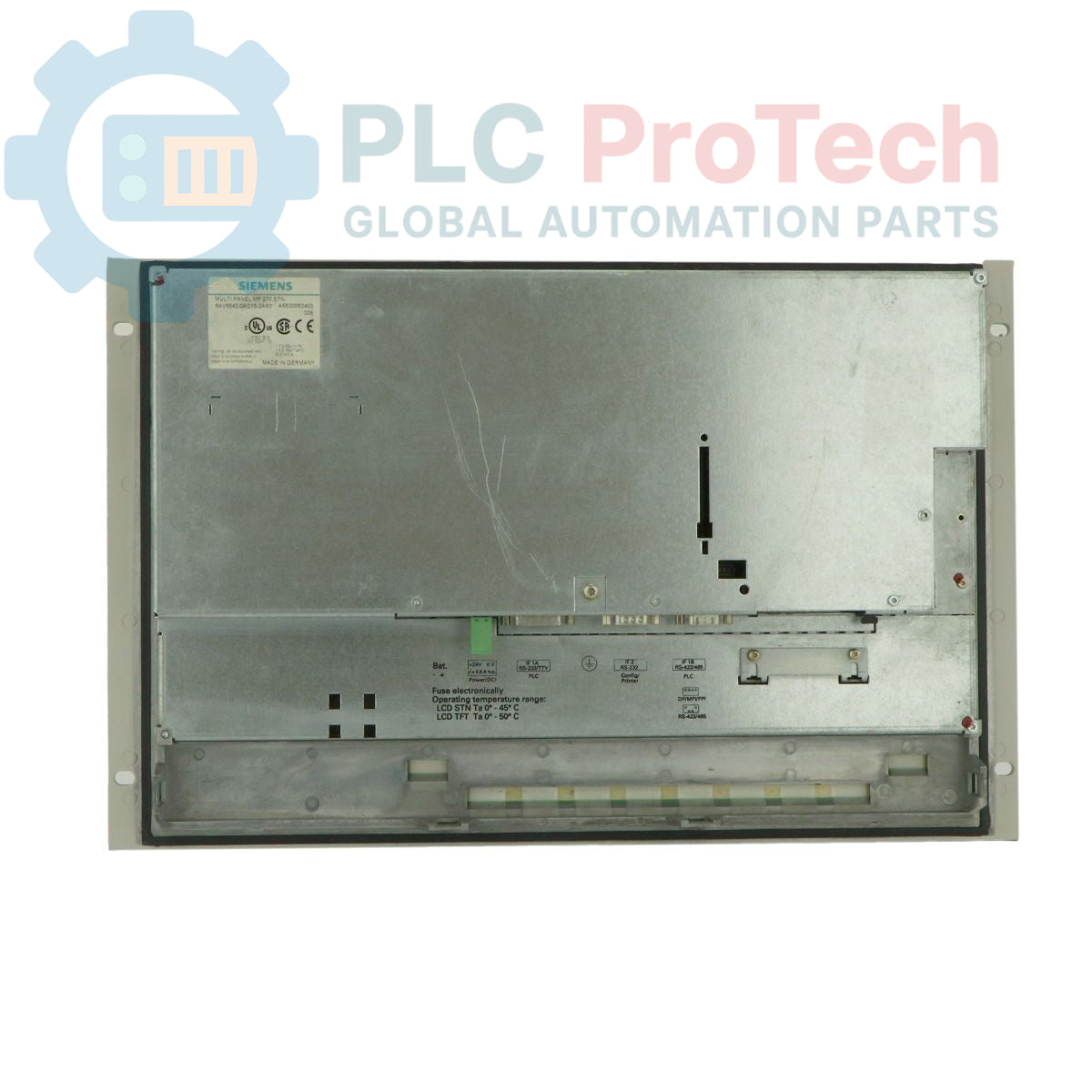

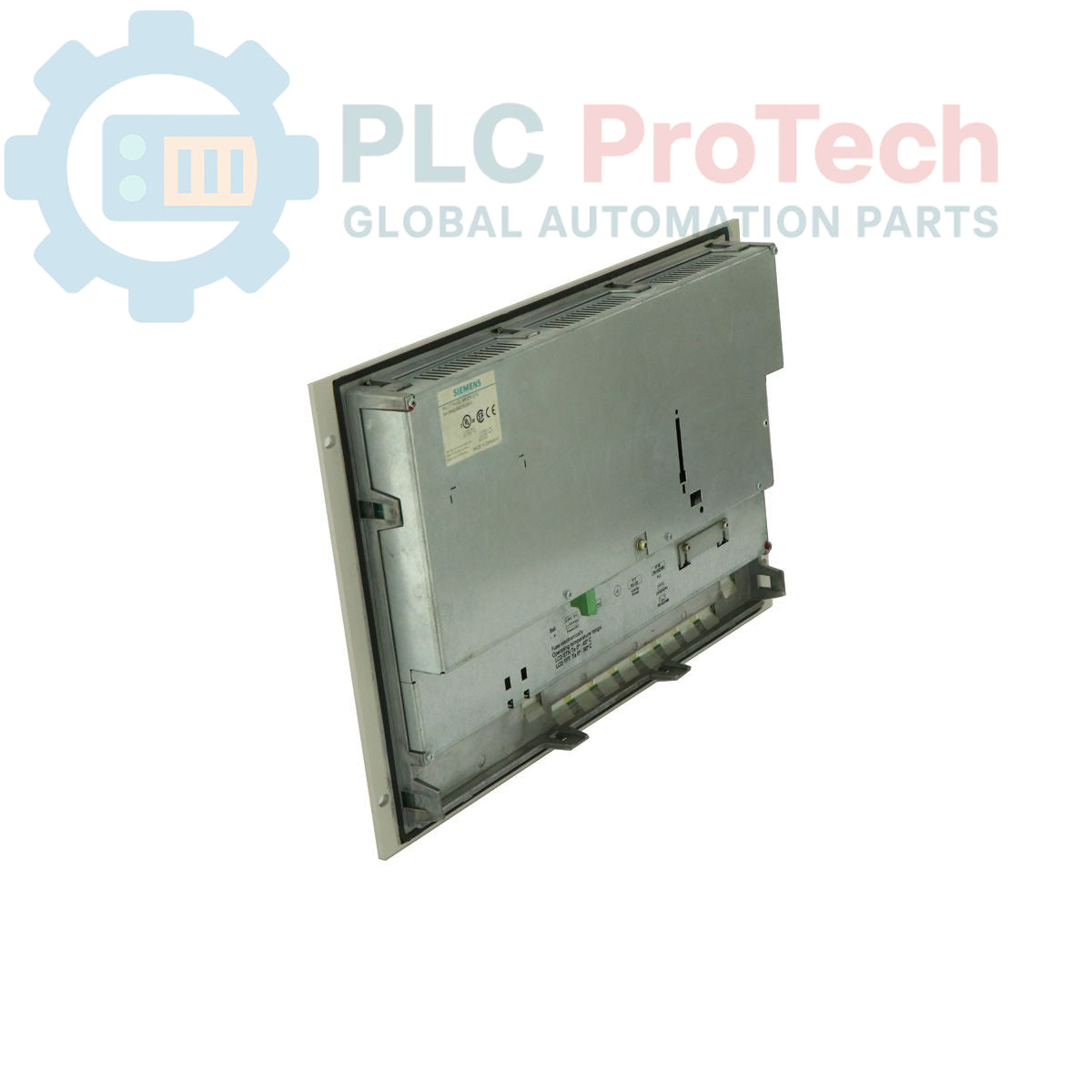

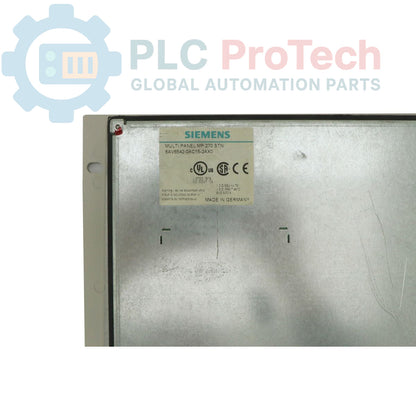

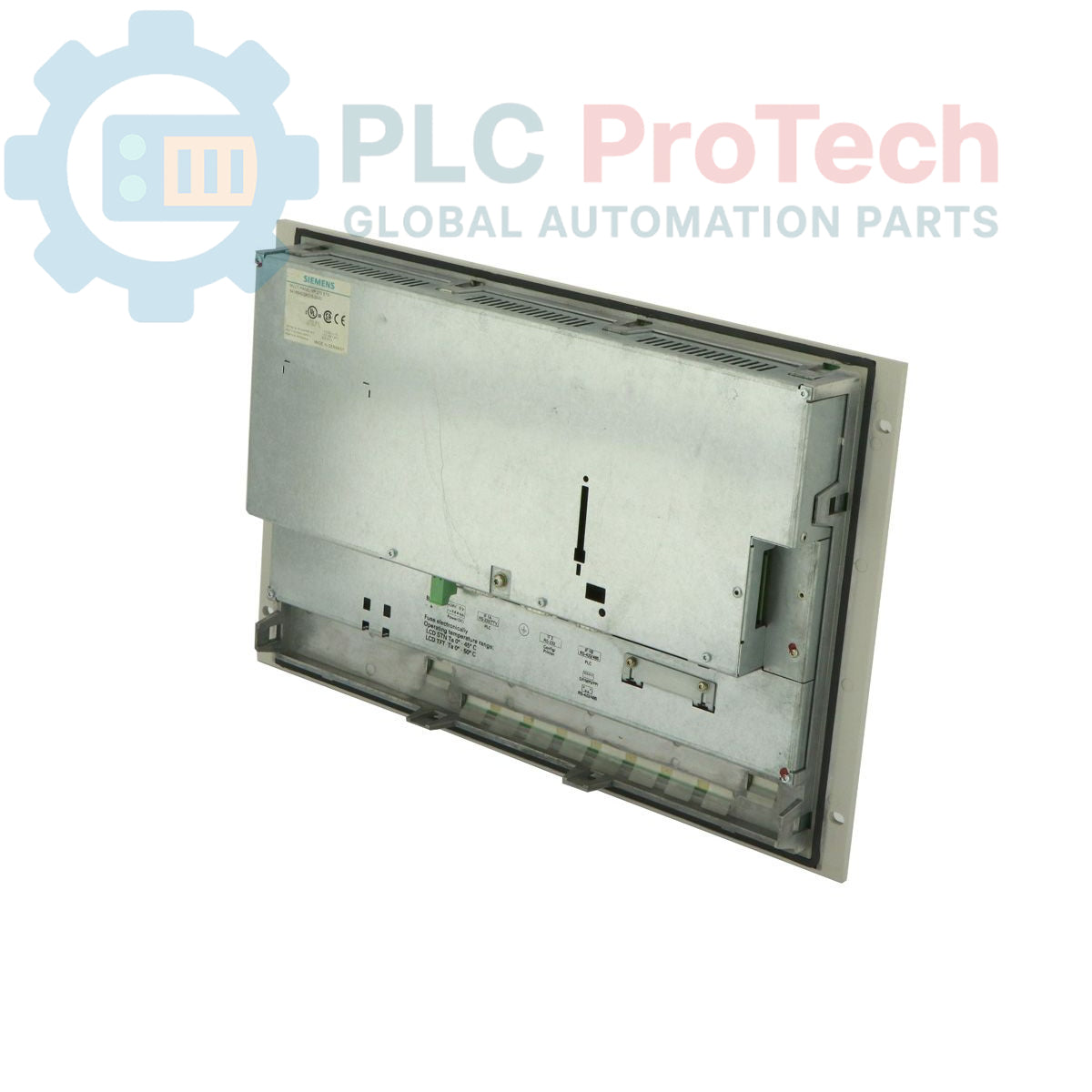

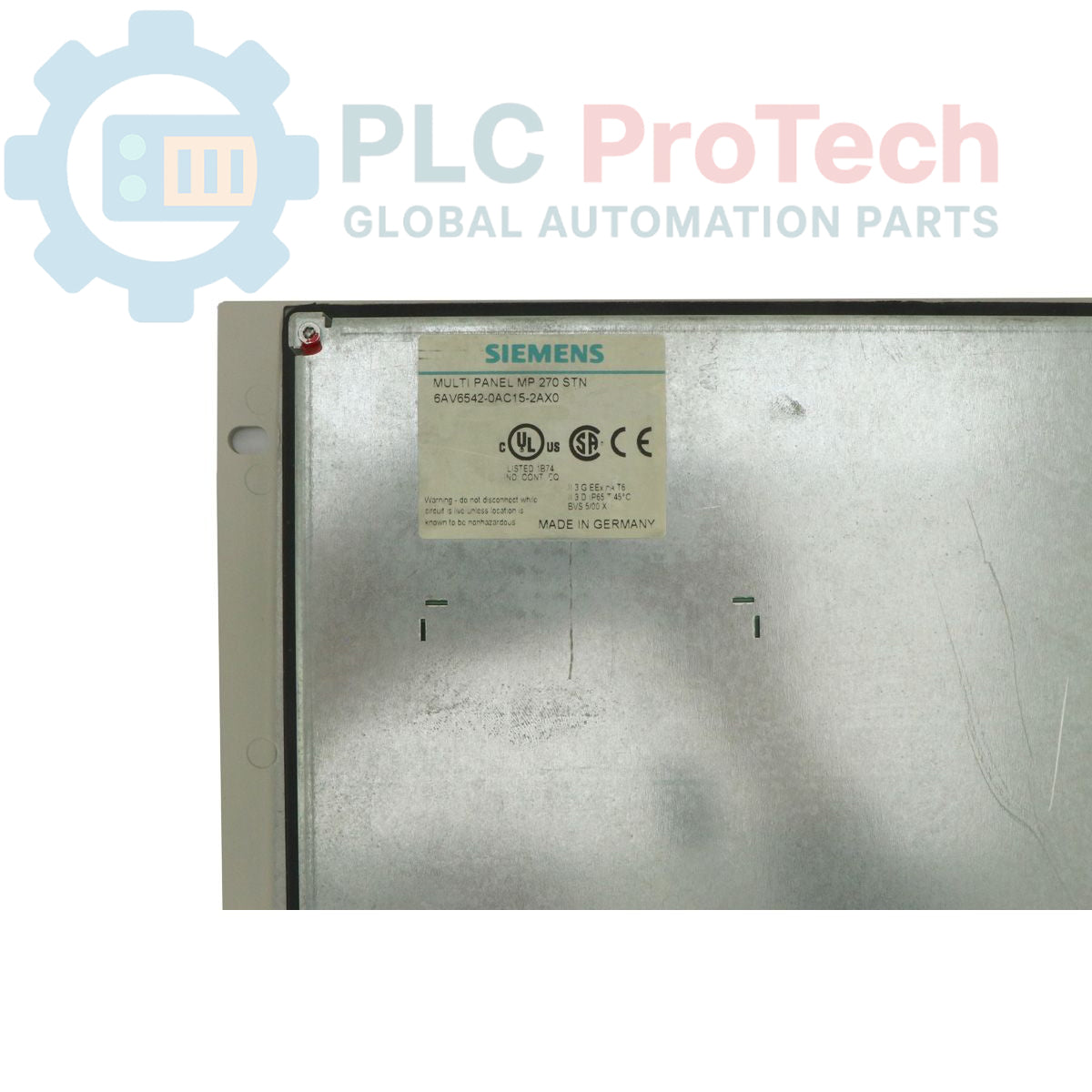

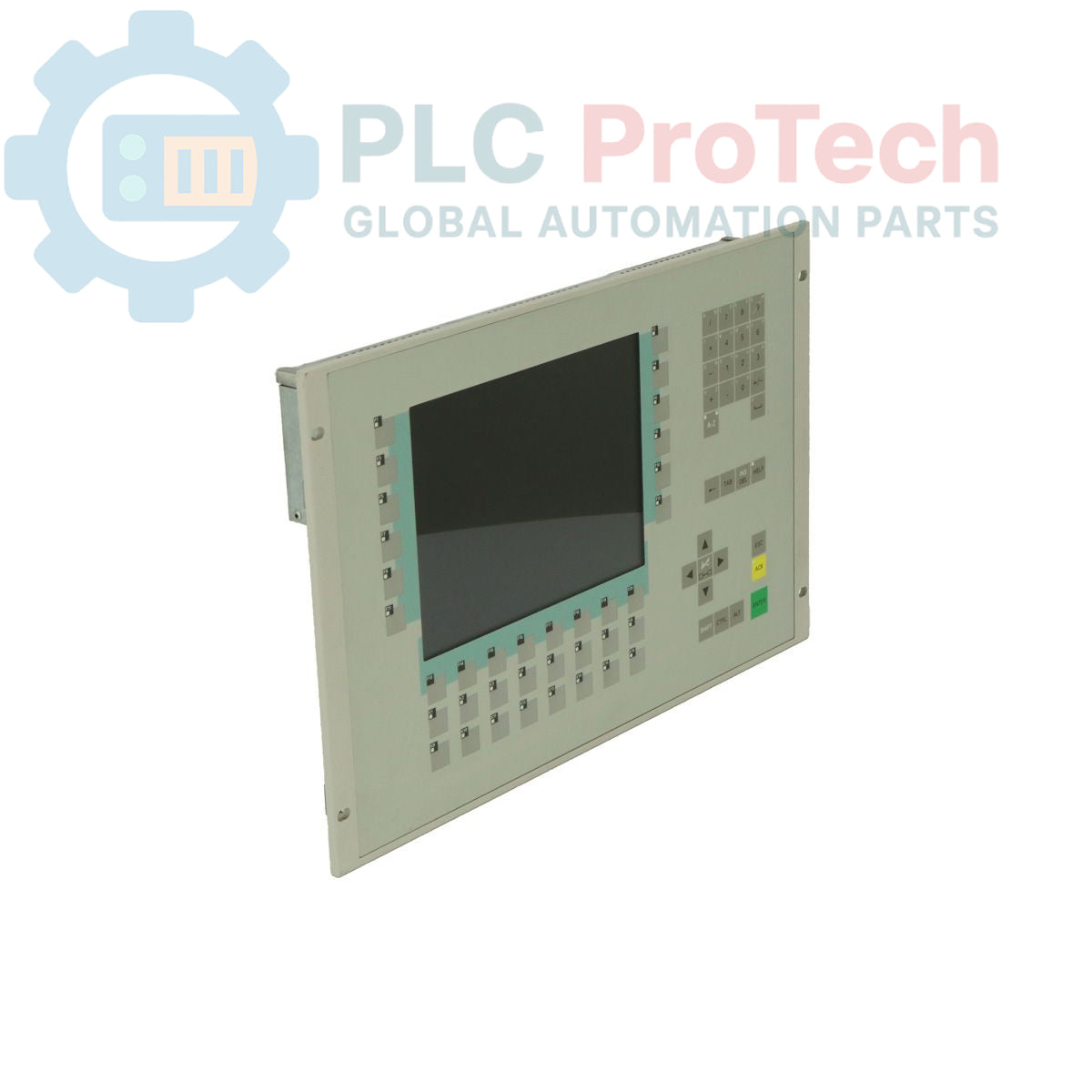

إن جهاز Siemens
6AV6542-0AC15-2AX0 هو

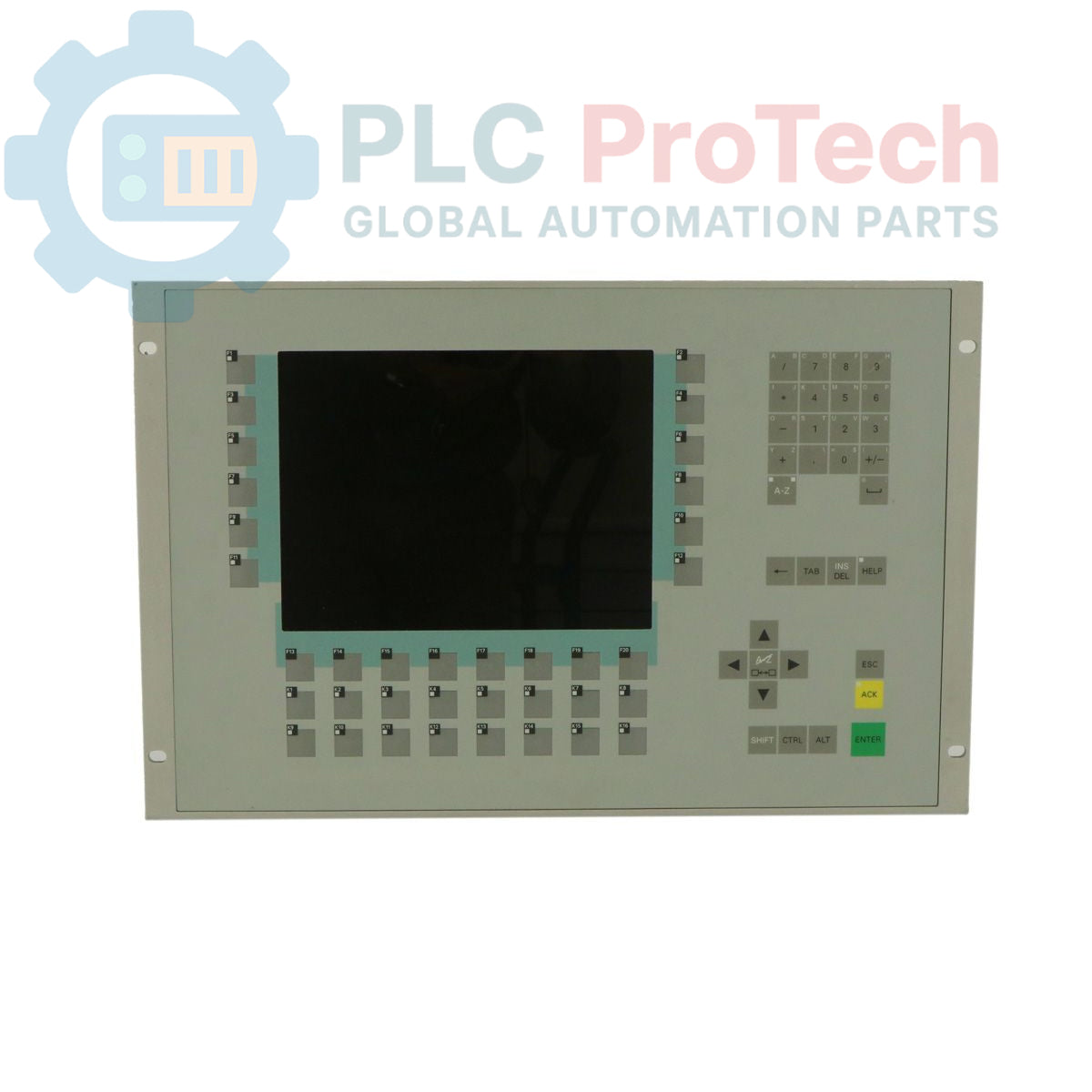

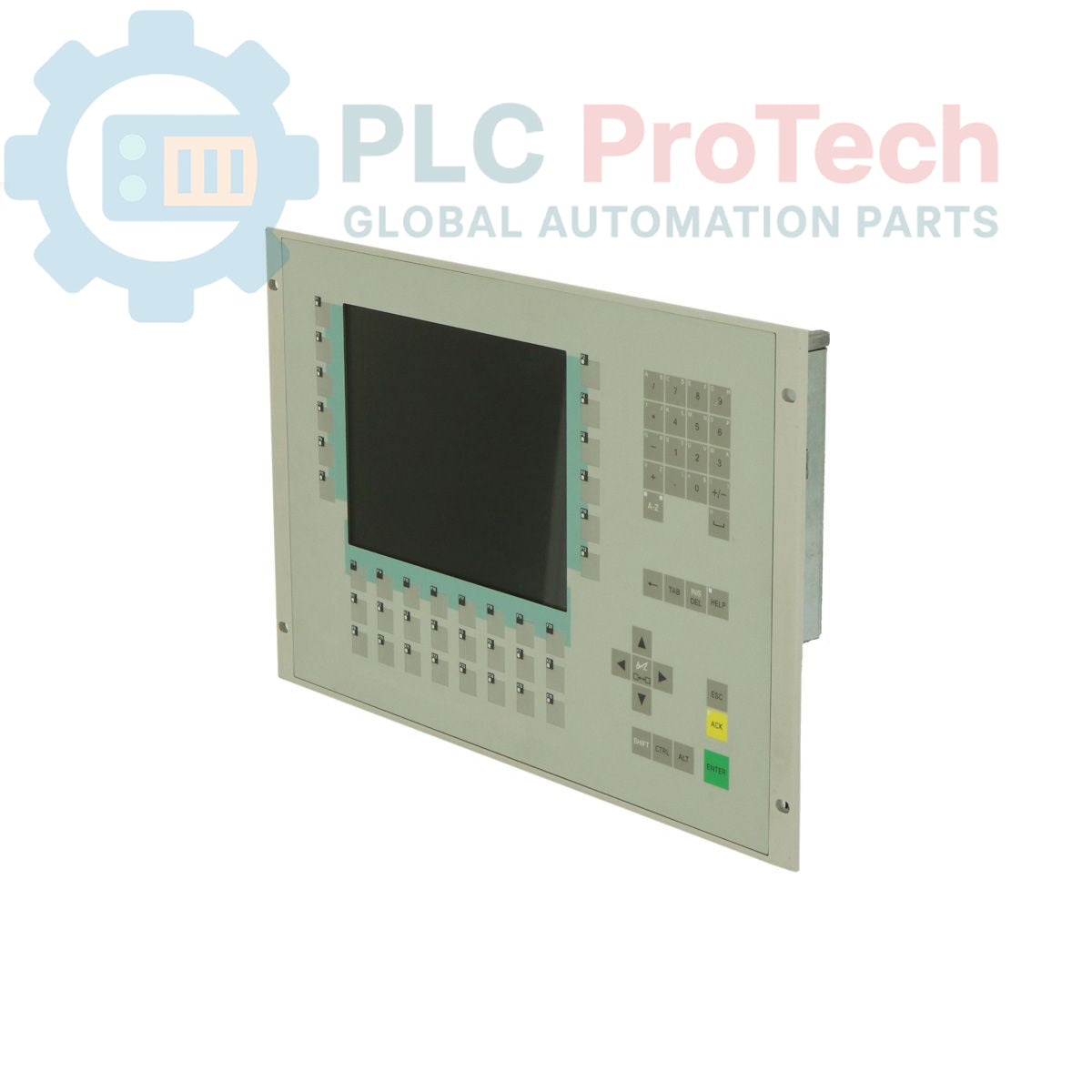

SIMATIC MP270 Multi Panel، ويتميز بشاشة STN بمقاس 10 بوصات لعرض واضح في البيئات الصناعية. لوحة HMI هذه مزودة بذاكرة Flash-EPROM بسعة 12 ميجابايت وذاكرة وصول عشوائي (RAM) بسعة 32 ميجابايت، ما يوفر تخزينًا موثوقًا للبيانات وتشغيلًا سلسًا للتحكم في خطوط الإنتاج. يمكن تهيئة
6AV6542-0AC15-2AX0 باستخدام برنامج ProTool بدءًا من الإصدار V5.2+SP2، مما يوفر مرونة في التكامل مع أنظمة الأتمتة الحالية. ويضمن تصميمها المتين وأداؤها الموثوق ملاءمتها للاستخدام المستمر في البيئات الصناعية الصعبة، ما يجعلها خيارًا عمليًا لترقية حلول HMI القديمة أو استبدالها.
الميزات
- شاشة STN بمقاس 10 بوصات
- ذاكرة Flash-EPROM بسعة 12 ميجابايت لتخزين البرامج والبيانات
- ذاكرة وصول عشوائي (RAM) بسعة 32 ميجابايت للبيانات التشغيلية
- قابلة للتهيئة باستخدام برنامج ProTool (الإصدار V5.2+SP2 أو إصدار أحدث)
- واجهة تعمل بالمفاتيح
- مصممة للبيئات الصناعية
التطبيقات
- واجهة الإنسان والآلة (HMI) للآلات الصناعية
- التصور والتحكم في خطوط الإنتاج
- التكامل مع أنظمة الأتمتة الحالية
- المراقبة والتشغيل في البيئات الصناعية الصعبة
- ترقية أنظمة HMI القديمة أو استبدالها
المواصفات الفنية
| السمة |
القيمة |
| العلامة التجارية |
Siemens |
| الشركة المصنّعة |
Siemens |
| النطاق |
SIMATIC HMI |
| النطاق الفرعي |
اللوحات متعددة الوظائف من السلسلة 270 |
| نوع المنتج |
لوحة متعددة الوظائف |
| جهد الإمداد |
24V DC |
| مرحلة المنتج |
قديم |
| الطراز السابق |
6AV6542-0AE15-2AX0 |
| قطر الشاشة |
10.4 بوصة |
| نوع الشاشة |
STN |
| دقة الشاشة |
640 × 480 بكسل |
| نوع التشغيل |
المفاتيح |
| ألوان الشاشة |
12288 |
| ذاكرة Flash-EPROM |
12 ميجابايت |
| ذاكرة الوصول العشوائي (RAM) |
32 ميجابايت |
| أبعاد العبوة |
48.00 × 31.00 × 5.00 سم |
| وزن الشحن |
6.00 كجم |
| رمز السلعة |
85371091 |
| لوائح مراقبة الصادرات (ECCN) |
N |
إرشادات التركيب
-
فصل الطاقة عن النظام: تأكد من فصل جميع مصادر الطاقة عن خزانة التحكم والمعدات المرتبطة بها قبل بدء التركيب.
-
التركيب: ركّب اللوحة متعددة الوظائف في الفتحة المُجهزة باللوحة. ثبّت الوحدة باستخدام مشابك أو براغي التركيب المرفقة لضمان ثباتها.
-
توصيل الطاقة: صِل جهد الإمداد 24V DC بأطراف الطاقة المخصصة، مع مراعاة القطبية الصحيحة. تأكد من استقرار مصدر الطاقة ووجوده ضمن نطاق الجهد المحدد.
-
التأريض: صِل طرف التأريض الوقائي (PE) للوحة بقضيب التأريض في الخزانة لضمان السلامة والتوافق الكهرومغناطيسي.
-

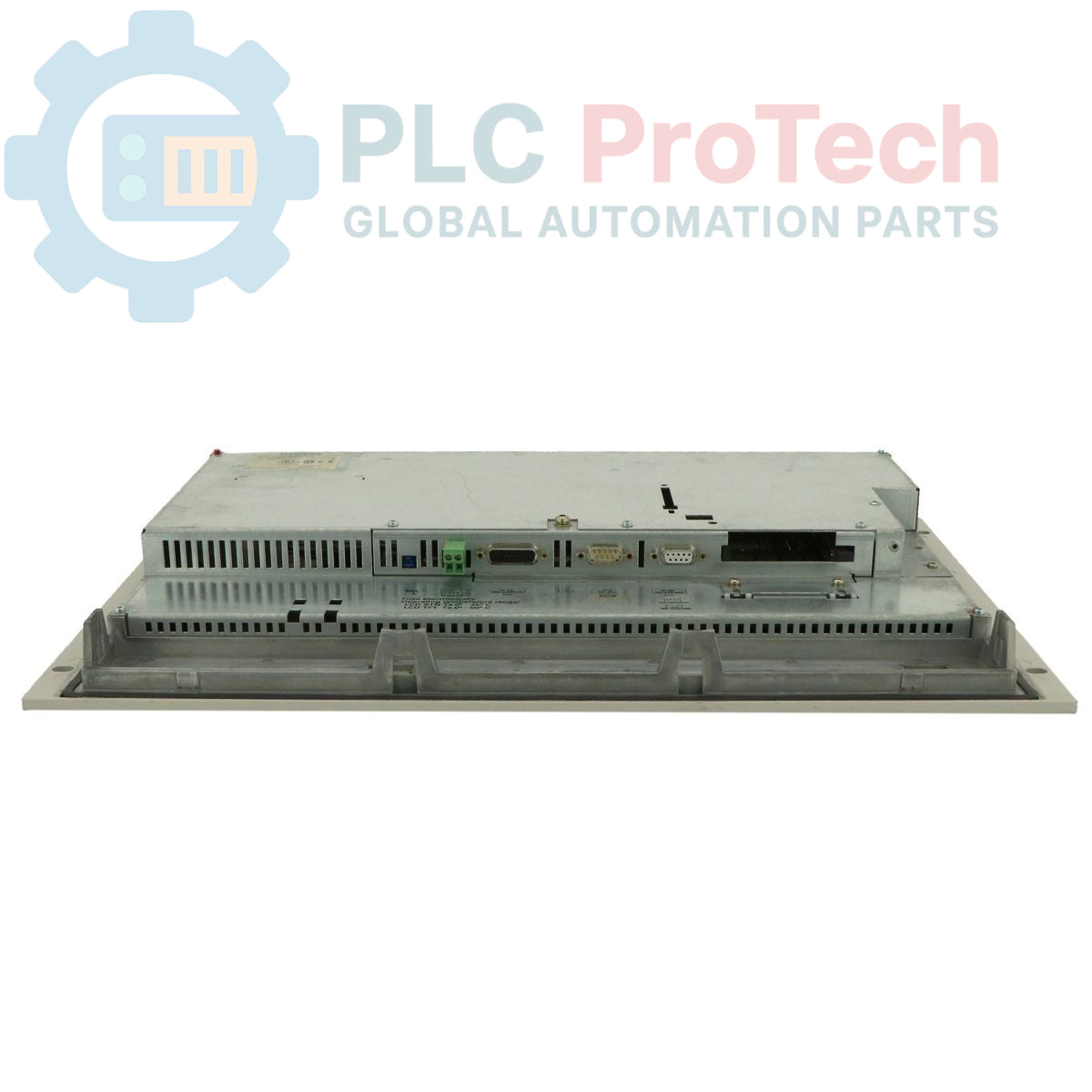

توصيلات الاتصال: صِل كابلات الاتصال اللازمة (مثل MPI أو PROFIBUS أو Ethernet، إن أمكن) بالمنافذ المعنية على اللوحة ونظام الأتمتة.
-
الإعداد: بعد التركيب والتوصيل بالطاقة، اضبط اللوحة باستخدام برنامج ProTool (الإصدار V5.2+SP2 أو إصدار أحدث) لتحميل مشروع التطبيق.
-
الاختبار الوظيفي: بعد الإعداد، أجرِ اختبارًا وظيفيًا شاملًا للتحقق من التشغيل الصحيح لواجهة HMI وتفاعلها مع نظام الأتمتة المتصل.
