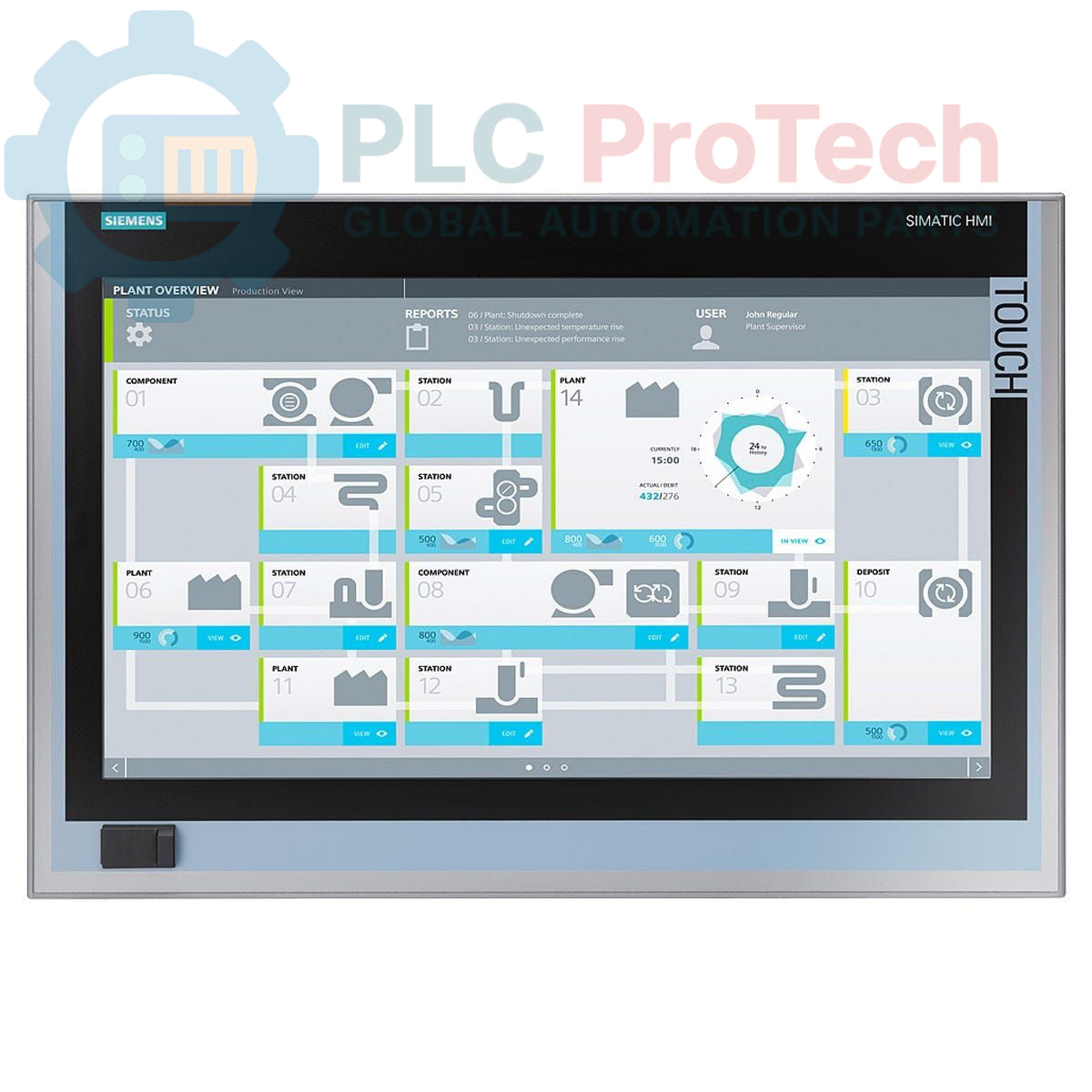

حاسوب لوحي سيماتيك IPC677D من سيمنس 6AV7260-1GM11-0BX0

حاسوب لوحي سيماتيك IPC677D من سيمنس 6AV7260-1GM11-0BX0

تبقى فقط 7 عنصر/عناصر في المخزون

  • الشركة المصنعة: Siemens

  • رقم المنتج: 6AV7260-1GM11-0BX0

  • Country of origin:ألمانيا

  • نوع المنتج: لوحة الكمبيوتر

  • Barcode: 85371098

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 17ج

  • Dimensions: غير محدد

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

يعد Siemens 6AV7260-1GM11-0BX0 حاسوب لوحي SIMATIC IPC677D مصممًا لتطبيقات التصوير الصناعي والتحكم. تدمج هذه الوحدة المتينة شاشة لمس بحجم 19 بوصة مع معالج إنتل زيون E3-1268LV3 القوي، مما يوفر حلاً شاملاً لبيئات الأتمتة المتطلبة. يتميز بقرص صلب من الحالة الصلبة بسعة 240 جيجابايت (SSD)، وذاكرة RAM بسعة 2 جيجابايت DDR3، ومجموعة متنوعة من واجهات الاتصال بما في ذلك إيثرنت جيجابت مزدوج، USB 3.0، ومنافذ تسلسلية (COM1). كما يشتمل IPC677D على نظام مراقبة المراقب، ودرجة الحرارة، والمروحة، إلى جانب متحكم RAID مدمج، مما يضمن تشغيلًا موثوقًا. وهو مزود بوحدة تزويد طاقة صناعية AC 110/230 فولت متوافقة مع NAMUR، مما يجعله مناسبًا لمختلف بنى الطاقة الصناعية.

الميزات

  • شاشة لمس مدمجة بحجم 19 بوصة (دقة 1366x768)
  • معالج إنتل زيون E3-1268LV3 (4 أنوية/8 خيوط، 2.3 (3.3) جيجاهرتز، 8 ميجابايت ذاكرة مخبأة VT-D، AMT)
  • قرص صلب من الحالة الصلبة 240 جيجابايت (SSD)
  • ذاكرة RAM بسعة 2 جيجابايت DDR3 1600 DIMM
  • واجهتا إيثرنت مزدوجة 10/100/1000 ميجابت/ثانية
  • أربعة منافذ USB V3.0 (بما في ذلك USB الأمامي)
  • منفذ تسلسلي واحد (COM1)
  • مراقبة المراقب، درجة الحرارة، والمروحة
  • متحكم RAID مدمج
  • فتحات توسعة 1x PCIe (x16) و1x PCI
  • ويندوز 7 ألتيميت 64 بت SP1 مثبت مسبقًا، متعدد اللغات (DE, EN, FR, ES, IT)
  • وحدة تزويد طاقة صناعية AC 110/230 فولت مع NAMUR

التطبيقات

  • التصوير الصناعي وواجهة الإنسان والآلة (HMI)
  • تشغيل ومراقبة الآلات
  • أنظمة التحكم في العمليات والأتمتة
  • جمع البيانات ومعالجتها
  • تكامل أنظمة تنفيذ التصنيع (MES)

المواصفات الفنية

الشركة المصنعة سيمنس
النطاق حاسوب لوحي سيماتيك
الفئة الفرعية حاسوب صناعي (IPC)
نوع المنتج حاسوب لوحي
الطراز 6AV7260-1GM11-0BX0
حجم العرض 19 بوصة
دقة العرض 1366 x 768
نوع العرض شاشة لمس
المعالج معالج إنتل زيون E3-1268LV3 (4 أنوية/8 خيوط، 2.3 (3.3) جيجاهرتز، 8 ميجابايت ذاكرة مخبأة VT-D، AMT)
الذاكرة العشوائية (RAM) 2 جيجابايت DDR3 1600 DIMM
التخزين قرص صلب من الحالة الصلبة 240 جيجابايت (SSD)
منافذ إيثرنت 2x 10/100/1000 ميجابت/ثانية
منافذ USB 4x USB V3.0 (مع USB أمامي)
منافذ تسلسلية 1x تسلسلي (COM1)
فتحات التوسعة 1x PCIe (x16)، 1x PCI
نظام التشغيل ويندوز 7 ألتيميت 64 بت SP1، متعدد اللغات (DE, EN, FR, ES, IT)
مزود الطاقة وحدة تزويد طاقة صناعية AC 110/230 فولت مع NAMUR
مرحلة المنتج التوقف التدريجي
وزن الشحن 17.00 كجم
رمز السلعة 85371098
بلد المنشأ ألمانيا
أبعاد العبوة (محسوبة) غير محدد

الاتصالات / الواجهات

نوع الواجهة الكمية / المواصفات
إيثرنت 2x 10/100/1000 ميجابت/ثانية
USB 4x USB V3.0 (مع USB أمامي)
تسلسلي 1x COM1
مدخل الطاقة AC 110/230 فولت (وحدة تزويد طاقة صناعية مع NAMUR)
فتحات التوسعة 1x PCIe (x16)، 1x PCI

إرشادات التثبيت

  1. السلامة أولاً: تأكد من فصل جميع مصادر الطاقة في منطقة التثبيت وتأمينها قبل بدء أي عمل.
  2. التركيب: تم تصميم هذه الوحدة كجهاز كمبيوتر لوحي، مما يعني دمجها في خزانة تحكم أو وحدة تحكم. قم بتركيب الوحدة بإحكام باستخدام الأجهزة المناسبة لضمان الثبات ومقاومة الاهتزاز.
  3. توصيل الطاقة: قم بتوصيل وحدة تزويد الطاقة الصناعية AC 110/230 فولت إلى مصدر طاقة مستقر ومحمي. تأكد من تأريض الوحدة ونظام تزويد الطاقة بشكل صحيح.
  4. التأريض: أنشئ اتصال أرضي واقي موثوق به (PE) لهيكل جهاز الكمبيوتر اللوحي لتقليل التداخل الكهرومغناطيسي وضمان السلامة الكهربائية.
  5. اتصالات الإيثرنت: قم بتوصيل منفذي إيثرنت جيجابت مزدوجين إلى بنية الشبكة الصناعية باستخدام كابلات إيثرنت محمية للحفاظ على سلامة البيانات في بيئات صناعية صاخبة.
  6. اتصالات USB والتسلسلية: قم بتوصيل الأجهزة الطرفية أو الأنظمة الخارجية بمنافذ USB 3.0 والتسلسلية (COM1) حسب الحاجة. تأكد من توجيه الكابلات بشكل صحيح لمنع الإجهاد أو التلف.
  7. إدارة الكابلات: قم بتوجيه جميع الكابلات بشكل مرتب وآمن، مع فصل كابلات الطاقة عن كابلات الإشارة لمنع التداخل. استخدم أربطة الكابلات والقنوات حيثما كان ذلك مناسبًا.
  8. الاعتبارات البيئية: تأكد من أن بيئة التثبيت تلبي نطاقات درجة الحرارة والرطوبة المحددة لـ IPC677D لضمان الأداء الأمثل وطول العمر.
  9. التشغيل الأولي: بعد تأمين جميع الاتصالات، أعد تشغيل وحدة تزويد الطاقة وراقب تسلسل بدء تشغيل النظام.

الامتثال والشهادات

وحدة تزويد الطاقة المدمجة محددة لتكون متوافقة مع NAMUR، مما يشير إلى الالتزام بمعايير وتوصيات معينة لأتمتة العمليات.
Key Features:
#Panel PC #SIMATIC IPC677D

ما هي الوظيفة الأساسية لجهاز Siemens 6AV7260-1GM11-0BX0؟
هو جهاز كمبيوتر صناعي لوحي مصمم للعرض والتحكم ومعالجة البيانات في بيئات الأتمتة، ويجمع بين شاشة ومعالج ومدخلات/مخرجات.

ما هو نظام التشغيل المثبت مسبقًا على هذا الكمبيوتر اللوحي الصناعي؟
يأتي الجهاز مع نظام Windows 7 Ultimate 64 بت SP1، مع واجهة مستخدم متعددة اللغات (MUI) تدعم الألمانية والإنجليزية والفرنسية والإسبانية والإيطالية.

ما هي واجهات الاتصال الرئيسية المتوفرة؟
يحتوي على منفذي إيثرنت بسرعة 10/100/1000 ميجابت/ثانية، وأربعة منافذ USB V3.0 (بما في ذلك الوصول الأمامي)، ومنفذ تسلسلي واحد (COM1).

هل يدعم IPC677D التوسعة الخارجية؟
نعم، يتضمن فتحة PCIe (x16) واحدة وفتحة PCI واحدة لتوسعة الأجهزة.

ما نوع مصدر الطاقة الذي يتطلبه هذا الجهاز؟
يستخدم وحدة تزويد طاقة صناعية AC 110/230 فولت متوافقة مع معايير NAMUR.
