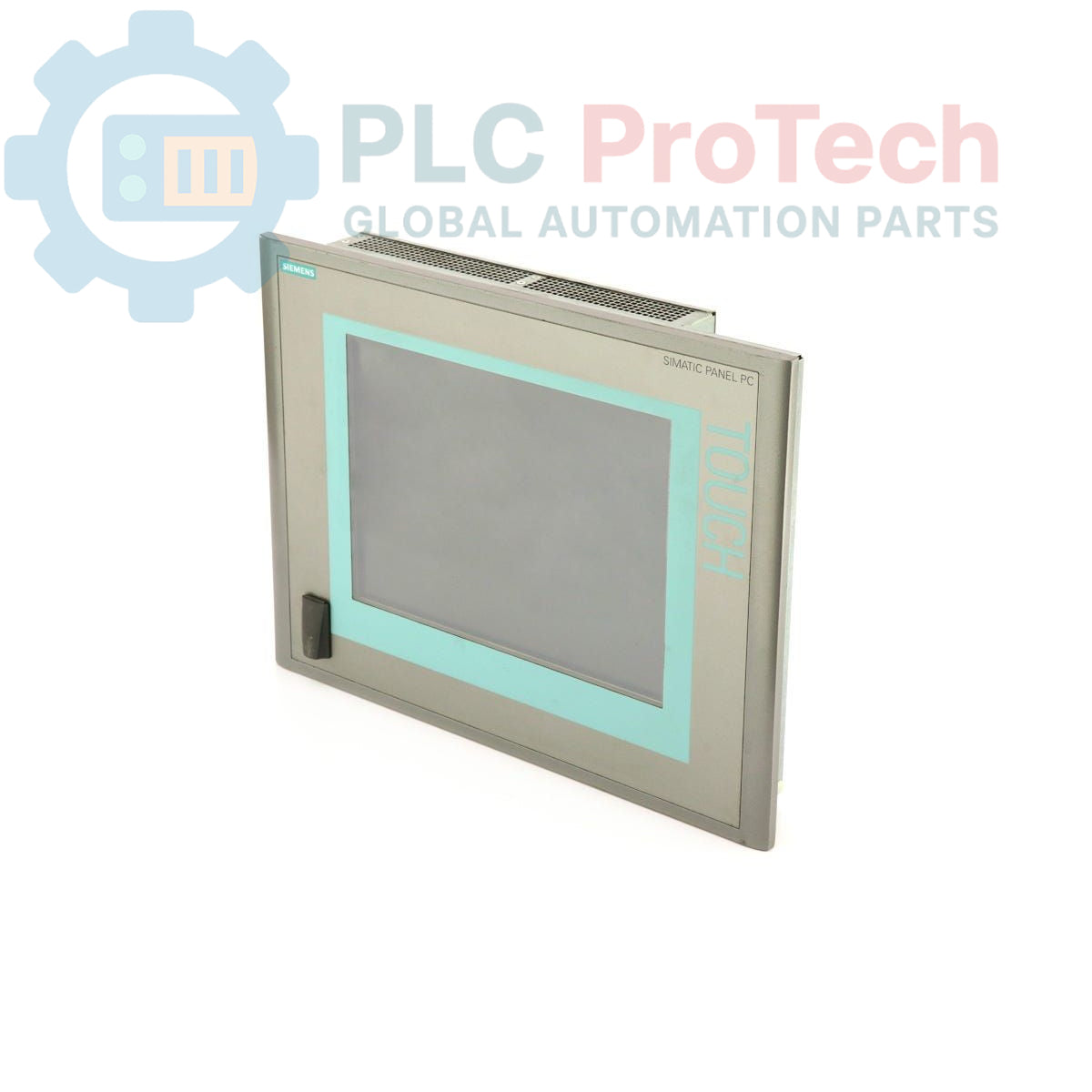

سيمنس 6AV7841-0AF10-0FB0 سيماتيك Panel PC 477 Panel PC

SKU 6AV7841-0AF10-0FB0

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Siemens
رقم المنتج: 6AV7841-0AF10-0FB0
Country of origin:ألمانيا
نوع المنتج: حاسوب لوحي
Barcode: 85371091
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 8ج
Dimensions: 66.50 × 52.00 × 22.00 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

هذا هو Siemens 6AV7841-0AF10-0FB0 SIMATIC Panel PC 477، وهو لوحة تشغيل متكاملة مصممة لتطبيقات التحكم الصناعي وتصوير البيانات. تتميز بشاشة لمس مقاس 12 بوصة مع دقة تبلغ 800 × 600، ما يوفر واجهة مستخدم واضحة وتفاعلية. تعمل الوحدة بمعالج Pentium III بسرعة 933 ميجاهرتز مع ذاكرة SDRAM بسعة 512 ميجابايت، ما يضمن أداءً موثوقًا لمهام HMI المت demanding. وللاتصال بالشبكات الصناعية، تتضمن واجهة PROFIBUS DP مدمجة. يأتي النظام محمّلًا مسبقًا بـ Windows XP SP2 Embedded وWinCC Flexible RT (128 PowerTags)، ما يسهّل النشر السريع والتكامل مع أنظمة الأتمتة الحالية.

الميزات

شاشة لمس ملونة مقاس 12 بوصة للتحكم والمراقبة بواسطة المشغّل.
واجهة USB قياسية في اللوحة الأمامية لتوصيل الأجهزة الطرفية.
يعمل بمعالج Pentium III بسرعة 933 ميجاهرتز وناقل أمامي FSB بسرعة 133 ميجاهرتز.
مجهز بذاكرة SDRAM بسعة 512 ميجابايت.
يحتوي على واجهة PROFIBUS DP 12 مدمجة للاتصال عبر ناقل المجال.
يتضمن بطاقة CompactFlash بسعة 1 جيجابايت للتخزين.
مثبّت مسبقًا عليه Windows XP SP2 Embedded وWinCC Flexible RT 128 PT.
يعمل على مصدر طاقة صناعي قياسي بجهد 24 فولت تيار مستمر.

التطبيقات

واجهة الإنسان والآلة (HMI) لأنظمة التحكم في العمليات.
مراقبة خطوط الإنتاج وتصوير البيانات.
مهام التحكم والأتمتة على مستوى الآلات.
تسجيل البيانات وإعداد التقارير في البيئات الصناعية.

المواصفات الفنية

المواصفات	القيمة
الشركة المصنعة	Siemens
السلسلة	SIMATIC Panel PC 477
رقم القطعة	6AV7841-0AF10-0FB0
نوع المنتج	حاسوب لوحي
نوع الشاشة	شاشة لمس
حجم الشاشة	12 بوصة
الدقة	800 × 600 بكسل
المعالج	Pentium III بسرعة 933 ميجاهرتز
الناقل الأمامي (FSB)	133 ميجاهرتز
الذاكرة (RAM)	512 ميجابايت SDRAM
التخزين	1 جيجابايت CompactFlash
الواجهات	USB قياسي (أمامي)، PROFIBUS DP 12
مصدر الطاقة	24V DC
نظام التشغيل	Windows XP SP2 Embedded (مثبت مسبقًا)
برنامج HMI	WinCC Flexible RT 128 PT (مثبت مسبقًا)
حالة دورة حياة المنتج	متوقف
وزن الشحن	8.00 كجم
أبعاد العبوة (محسوبة)	66.50 × 52.00 × 22.00 سم
بلد المنشأ	ألمانيا (تقديري)
رمز السلعة	85371091

إرشادات التركيب

تحذير بالغ الأهمية: خطر كهربائي. يجب أن يُجرى التركيب بواسطة أفراد مؤهلين فقط. قد يؤدي عدم الالتزام بإجراءات السلامة إلى تلف المعدات أو حدوث إصابة خطيرة أو الوفاة. افصل دائمًا جميع مصادر الطاقة واقفلها وضع عليها بطاقات التحذير (LOTO) قبل التركيب أو الصيانة.

1 تحقق من أن أبعاد فتحة اللوحة في الحاوية تطابق متطلبات تثبيت PC 477. تأكد من أن سطح التثبيت نظيف ومستوٍ وخالٍ من المخلفات.
2 افصل الطاقة عن خزانة التحكم الرئيسية وطبّق إجراءات القفل ووضع بطاقات التحذير (LOTO). تحقق من عدم وجود جهد قبل المتابعة.
3 أدخل Panel PC في الفتحة من الجانب الأمامي للحاوية. ثبّته بالتساوي من الخلف باستخدام جميع مشابك التثبيت المتوفرة، وشدّها بعزم الدوران المحدد لضمان إحكام العزل.
4 صِل مصدر الطاقة بجهد 24V DC بالأطراف المخصصة. تحقق مرة أخرى من القطبية الصحيحة (+/-) لمنع تلف المكونات الإلكترونية الداخلية للوحدة.
5 صِل كابل PROFIBUS DP بالمنفذ المقابل. تأكد من اتباع ممارسات التدريع وإنهاء التوصيلات المناسبة وفقًا لمعايير شبكة PROFIBUS.
6 صِل موصل تأريض وظيفي مخصص (FE) بنقطة تأريض الهيكل لضمان الحماية المناسبة من التشويش والسلامة.
7 بعد التأكد من إحكام جميع التوصيلات، أزل أجهزة القفل ووضع بطاقات التحذير (LOTO)، ثم أعد توصيل الطاقة إلى الخزانة. راقب Panel PC أثناء تسلسل الإقلاع للتأكد من عمله بشكل صحيح.
