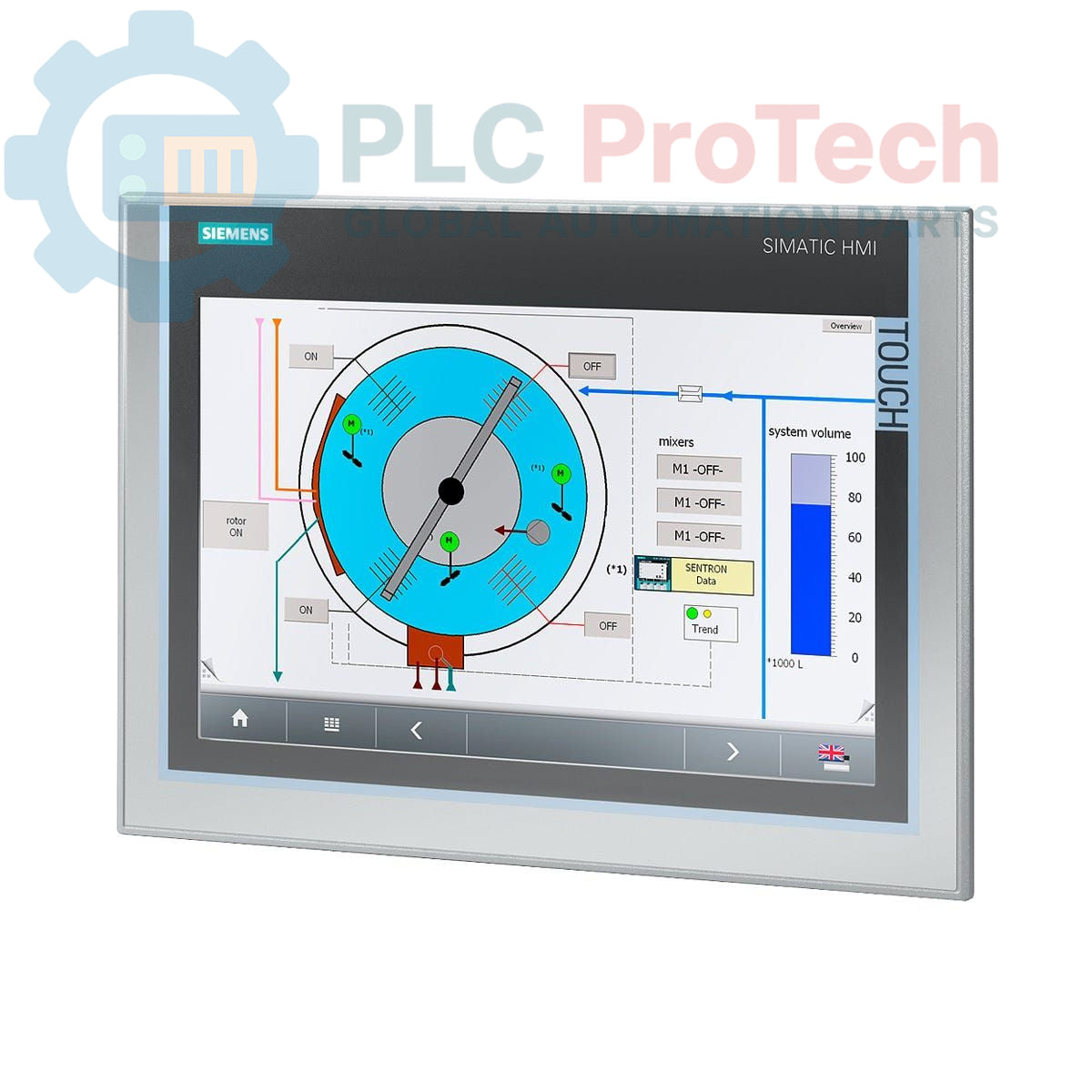

سيمنز 6AV7881-3AE00-1CA0 SIMATIC IPC277D حاسوب لوحي نانوبانل

سيمنز 6AV7881-3AE00-1CA0 SIMATIC IPC277D حاسوب لوحي نانوبانل

تبقى فقط 6 عنصر/عناصر في المخزون

  • الشركة المصنعة: Siemens

  • رقم المنتج: 6AV7881-3AE00-1CA0

  • Country of origin:ألمانيا

  • نوع المنتج: حاسوب لوحي للوحة التحكم

  • Barcode: 85371098

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 3300ج

  • Dimensions: 40 سم × 30 سم × 15 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

يعد جهاز Siemens 6AV7881-3AE00-1CA0 حاسوب SIMATIC IPC277D Nanopanel، وهو كمبيوتر صناعي مدمج مصمم لمهام التصور والتحكم. يتميز هذا الجهاز بشاشة لمس TFT بحجم 12 بوصة، ومعالج إنتل أتوم E660 (1.3 جيجاهرتز)، وذاكرة RAM بسعة 2 جيجابايت. وهو مزود بخيارات اتصال واسعة تشمل منفذي إيثرنت جيجابت وعدة منافذ USB ذات تيار عالي. يعمل الجهاز على مصدر طاقة 24 فولت تيار مستمر ويأتي مزودًا ببطاقة CompactFlash بسعة 2 جيجابايت مثبت عليها نظام ويندوز XP بروفيشنال SP3.

الميزات

  • شاشة لمس TFT بحجم 12 بوصة
  • تصميم بدون مروحة مع معالج إنتل أتوم E660
  • ذاكرة RAM مدمجة بسعة 2 جيجابايت لمعالجة التطبيقات
  • واجهتا إيثرنت بسرعة 10/100/1000 ميجابت للاتصال بالشبكة
  • ثلاثة منافذ USB 2.0 ذات تيار عالي للأجهزة الطرفية
  • منفذ تسلسلي COM1 واحد للتواصل مع الأجهزة القديمة
  • فتحة CompactFlash للتخزين ونظام التشغيل
  • يتطلب مصدر طاقة 24 فولت تيار مستمر

التطبيقات

  • واجهة الإنسان والآلة (HMI) للتحكم في الآلات
  • تصوير العمليات واكتساب البيانات
  • أنظمة SCADA صغيرة النطاق
  • تسجيل ومراقبة البيانات الصناعية
  • أتمتة المصانع والتحكم في خطوط التجميع

المواصفات الفنية

المواصفات القيمة
نوع المنتج حاسوب Nanopanel
رقم الموديل 6AV7881-3AE00-1CA0
السلسلة SIMATIC IPC277D
الشاشة شاشة لمس TFT بحجم 12 بوصة
المعالج معالج إنتل أتوم E660 (1.3 جيجاهرتز)
الذاكرة (رام) 2 جيجابايت
التخزين 2 جيجابايت SIMATIC PC CompactFlash (SSD)
نظام التشغيل ويندوز XP بروفيشنال SP3، متعدد اللغات
منافذ إيثرنت 2x 10/100/1000 ميجابت RJ45
منافذ USB 3x USB 2.0 (تيار عالي)
منفذ تسلسلي 1x COM1
فتحات التوسعة فتحة واحدة CompactFlash
مزود الطاقة 24 فولت تيار مستمر
حالة دورة حياة المنتج التوقف التدريجي
وزن الشحن 3.30 كجم
رمز السلعة 85371098
رمز تصدير السلع المزدوجة (ECCN) 5A992
الشركة المصنعة سيمنز
بلد المنشأ (مقدر) ألمانيا
أبعاد العبوة (محسوبة) 40 سم × 30 سم × 15 سم

إرشادات التركيب

تحذير حرج: قد تكون هناك فولتية خطرة. يجب أن يتم التركيب بواسطة أشخاص مؤهلين فقط. تأكد من إيقاف تشغيل جميع مصادر الطاقة وقفلها ووضع علامات عليها (LOTO) قبل بدء أي عمل. عدم الامتثال قد يؤدي إلى إصابة خطيرة أو الوفاة.
  1. 1 إيقاف تشغيل المعدات: قبل التركيب، افصل وقم بقفل جميع مصادر الطاقة إلى خزانة التحكم أو موقع التركيب بالكامل. تحقق من عدم وجود جهد كهربائي.
  2. 2 تحضير فتحة اللوحة: تحقق من أن أبعاد فتحة اللوحة تتطابق مع متطلبات تركيب IPC277D. تأكد من أن سطح التثبيت نظيف ومستوي وصلب.
  3. 3 تركيب الوحدة: أدخل جهاز الكمبيوتر اللوحي في الفتحة من الأمام. ثبته من الخلف باستخدام مشابك التثبيت المزودة، وشدها بالتساوي بالقدر المحدد لضمان إحكام مناسب.
  4. 4 توصيل الطاقة: قم بتوصيل مصدر طاقة 24 فولت تيار مستمر بالطرف المخصص للطاقة. تحقق مرتين من صحة القطبية (+/-) قبل تشغيل الطاقة. استخدم أسلاك بحجم مناسب للحمل.
  5. 5 توصيل التأريض: قم بتوصيل طرف الأرضي الوظيفي (FE) بسكة التأريض في خزانة التحكم باستخدام موصل منخفض المقاومة لتقليل التداخل الكهرومغناطيسي.
  6. 6 توصيل الملحقات: قم بتوصيل كابلات الإيثرنت وUSB والتسلسلية حسب متطلبات التطبيق. تأكد من تثبيت جميع الكابلات بشكل صحيح وآمن.
  7. 7 الفحوصات النهائية وتشغيل الطاقة: قم بإزالة أجهزة LOTO واستعادة الطاقة إلى الخزانة. سيبدأ تشغيل جهاز الكمبيوتر اللوحي. تابع تكوين البرنامج وتشغيل النظام.
Key Features:
#Panel PC #SIMATIC IPC277D

ما هو حجم ونوع الشاشة لهذا الكمبيوتر اللوحي؟
يحتوي الطراز 6AV7881-3AE00-1CA0 على شاشة TFT بحجم 12 بوصة مع وظيفة اللمس المدمجة.

ما هو المعالج والذاكرة المضمنة في هذا الطراز؟
يتميز هذا الجهاز بمعالج Intel Atom E660 يعمل بسرعة 1.3 جيجاهرتز ويأتي مع 2 جيجابايت من ذاكرة الوصول العشوائي.

ما هي واجهات الاتصال الأساسية المتوفرة؟
يشمل منفذي إيثرنت جيجابت (10/100/1000 ميجابت في الثانية) RJ45، وثلاثة منافذ USB 2.0 عالية التيار، ومنفذ تسلسلي واحد (COM1).

ما هو جهد الإدخال المطلوب للتشغيل؟
يتطلب جهاز SIMATIC IPC277D مصدر طاقة 24 فولت تيار مستمر للتشغيل.

ما هو نظام التشغيل المثبت مسبقًا على الجهاز؟
يتم تزويد الجهاز بنظام Windows XP Professional SP3 (واجهة مستخدم متعددة اللغات) مثبت مسبقًا على بطاقة CompactFlash بسعة 2 جيجابايت.

الشحن السريع العالمي

  • التوصيل العادي: من 4 إلى 6 أيام عمل عبر DHL وFedEx وUPS.
  • الشحن السريع: شحن في نفس اليوم للطلبات المتوفرة في المخزون والمقدمة قبل الساعة 2:00 ظهرًا (بتوقيت GMT+8).
  • تغطية عالمية: نخدم أكثر من 150 دولة، بما في ذلك التوصيل السريع إلى السعودية والإمارات.

الإرجاع والضمان

  • ضمان لمدة 30 يومًا: يتم قبول الإرجاع للمنتجات المتوفرة في المخزون في عبوتها الأصلية المختومة من المصنع.
  • ضمان لمدة 12 شهرًا: كل مكون صناعي مدعوم بضماننا الفني المهني.

يتم معالجة الطلبات وتسليمها من الاثنين إلى الجمعة (باستثناء العطلات الرسمية).


للاطلاع على الأهلية الكاملة، ورسوم إعادة التخزين، وتفاصيل الإرجاع الدولي، يرجى مراجعة موقعنا الرسمي سياسة الاسترداد والإرجاع .
