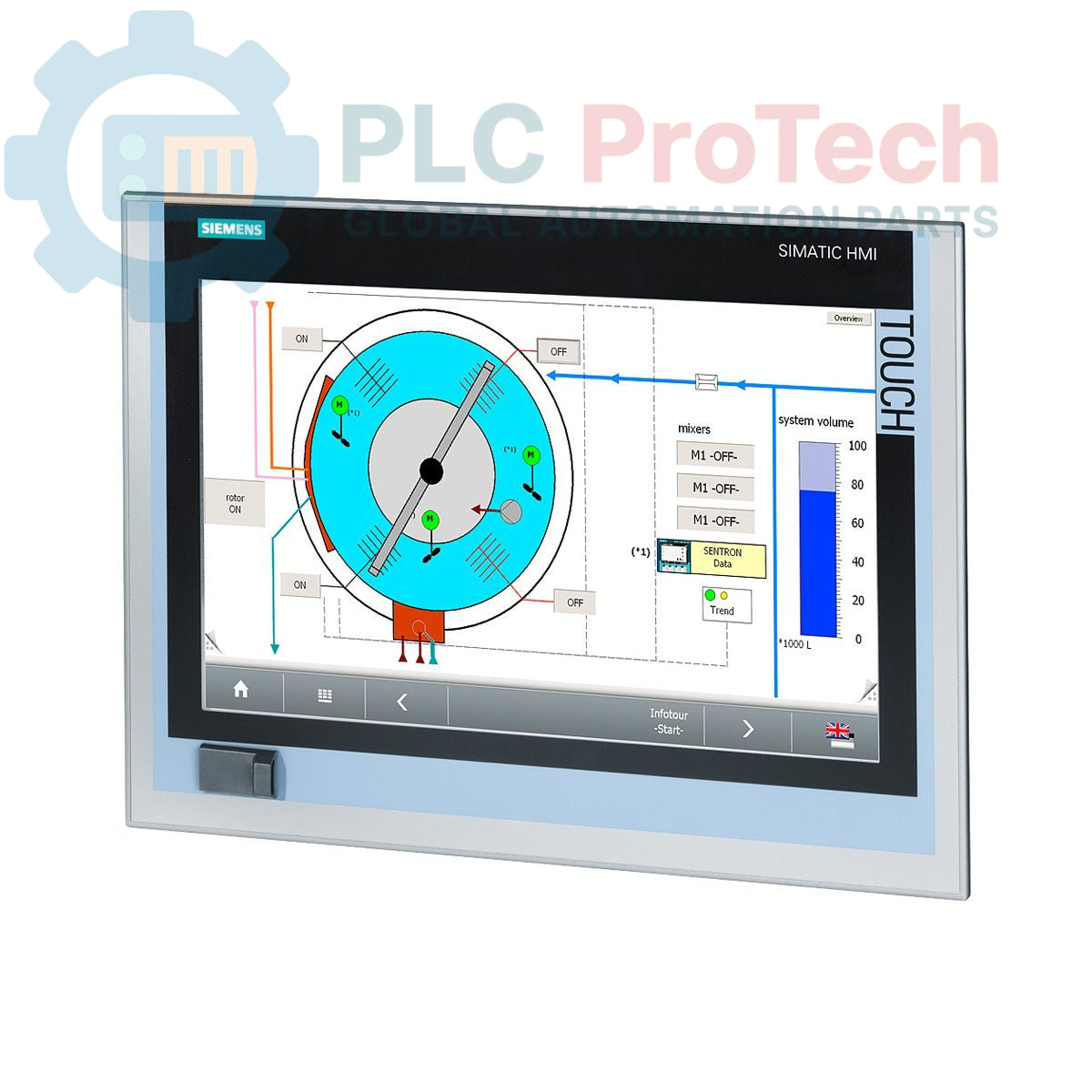

سيمنز 6AV7881-4AF00-4DT0 جهاز كمبيوتر صغير SIMATIC IPC277D Nanopanel PC

الوصف

يعد جهاز Siemens 6AV7881-4AF00-4DT0 حاسوب SIMATIC IPC277D Nanopanel PC، وهو حل متكامل لواجهة الإنسان والآلة (HMI) للبيئات الصناعية. يتميز هذا الجهاز بشاشة لمس TFT بحجم 15 بوصة، ومعالج Intel Atom E660 بسرعة 1.3 جيجاهرتز، وذاكرة RAM بسعة 2 جيجابايت لمهام التصور والتحكم المتطلبة. وهو مزود بمجموعة شاملة من الواجهات، بما في ذلك منفذي إيثرنت جيجابت، وعدة منافذ USB 2.0، ومنفذ تسلسلي، جميعها تعمل بمزود طاقة قياسي 24 فولت تيار مستمر. يأتي النظام محملاً مسبقًا بنظام Windows Embedded Standard 7 SP1 ويشمل تراخيص WinCC Advanced RT، مما يوفر منصة جاهزة للنشر لمشاريع الأتمتة.

الميزات

• شاشة لمس مقاومة TFT ملونة بحجم 15 بوصة
• تصميم بدون مروحة مع معالج Intel Atom E660 بسرعة 1.3 جيجاهرتز
• ذاكرة RAM مدمجة بسعة 2 جيجابايت
• بطاقة CompactFlash بسعة 16 جيجابايت للتخزين ونظام التشغيل
• نظام Windows Embedded Standard 7 SP1 مثبت مسبقًا
• يشمل WinAC RTX F 2010، WinCC Advanced RT V13، وحزمة ترخيص WinCC RT Advanced V14
• واجهتا إيثرنت بسرعة 10/100/1000 ميجابت في الثانية للاتصال بالشبكة
• عدة منافذ USB 2.0، بما في ذلك منفذ أمامي سهل الوصول
• يعمل على مزود طاقة 24 فولت تيار مستمر

التطبيقات

• مراقبة وتشغيل على مستوى الآلة
• تصوير العمليات (SCADA/HMI)
• جمع البيانات وتسجيلها
• أنظمة التحكم في أتمتة المصانع والعمليات
• محطات أنظمة تنفيذ التصنيع (MES)

المواصفات الفنية

إرشادات التركيب

1. 1
   قص وتركيب اللوحة: حضر فتحة لوحة خزانة التحكم وفقًا لرسومات الأبعاد الخاصة بالشركة المصنعة. تأكد من أن سطح التركيب نظيف، مستوٍ، وصلب. أدخل الكمبيوتر اللوحي في الفتحة وثبته بشكل متساوٍ باستخدام جميع مشابك التثبيت المزودة للحفاظ على تصنيف الحماية من الدخول المحدد.
2. 2
   توصيل الأرضي الوقائي (PE): قم بتوصيل الهيكل بنظام الأرضي الوقائي لخزانة التحكم باستخدام موصل منخفض المقاومة. استخدم طرف PE المخصص على الكمبيوتر اللوحي. هذا الاتصال ضروري للسلامة الكهربائية ومقاومة الضوضاء.
3. 3
   توصيل مصدر الطاقة: قم بتوصيل مصدر طاقة مستقر ومصفى بجهد 24 فولت تيار مستمر إلى أطراف مصدر الطاقة المخصصة. تحقق من القطبية الصحيحة (+/-) قبل تشغيل الطاقة. استخدم موصلات بالحجم المناسب وتأكد من أن مصدر الطاقة مصنف بشكل كافٍ لسحب التيار الخاص بجهاز الكمبيوتر اللوحي.
4. 4
   اتصالات الواجهة: قم بتوصيل كابلات الإيثرنت، USB، والتسلسلية حسب متطلبات التطبيق. استخدم كابلات محمية لجميع خطوط اتصال البيانات وتأكد من تأريض الحماية بشكل صحيح عند طرف واحد لتقليل التداخل الكهرومغناطيسي (EMI). قم بتوجيه كابلات البيانات بشكل منفصل عن خطوط الطاقة عالية الجهد.
5. 5
   تشغيل النظام والتكوين: بعد التحقق من جميع الاتصالات، قم بإزالة جهاز LOTO وطبق الطاقة على الوحدة. سيبدأ نظام التشغيل المثبت مسبقًا بالتمهيد. تابع تكوين الشبكة، وتثبيت برامج التطبيقات، وتشغيل النظام حسب الحاجة.
