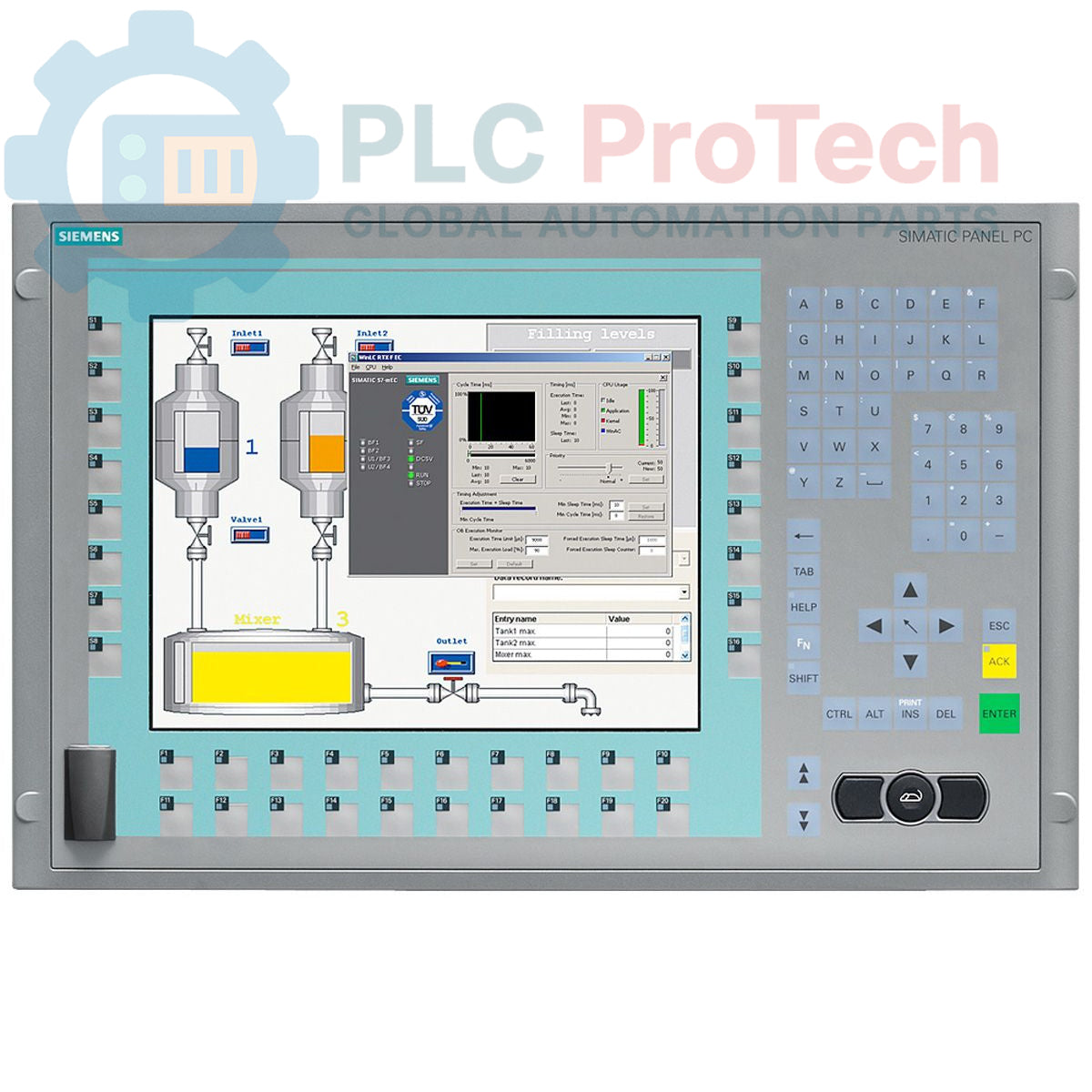

سيمنز 6AV7884-1AH30-4EB0 كمبيوتر لوحي SIMATIC HMI IPC 477C

الوصف

يعد Siemens 6AV7884-1AH30-4EB0 جهاز SIMATIC HMI IPC 477C، وهو حاسوب لوحي قوي مصمم لتطبيقات واجهة الإنسان والآلة في البيئات الصناعية. يتميز هذا الطراز بوحدة مجمعة تحتوي على شاشة بمقاس 12 بوصة مع مفاتيح تشغيل ودقة عرض 800 × 600 بكسل. يعمل بمعالج Intel Core 2 Duo بسرعة 1.2 جيجاهرتز ومزود بذاكرة DDR3 بسعة 4 جيجابايت. للتخزين ونظام التشغيل، يتضمن بطاقة CompactFlash بسعة 8 جيجابايت مثبت عليها Windows Embedded Standard 7. كما تشمل الحزمة تراخيص لبرامج WinCC flexible 2008 و WinAC RTX، مما يوفر منصة شاملة لمهام التحكم والتصوير.

الميزات

• شاشة بمقاس 12 بوصة مع مفاتيح فعلية لإدخال المشغل.
• معالج Intel Core 2 Duo بسرعة 1.2 جيجاهرتز لمهام واجهة التشغيل المتطلبة.
• ذاكرة نظام DDR3 بسعة 4 جيجابايت.
• نظام Windows Embedded Standard 7 مثبت مسبقًا على بطاقة CF بسعة 8 جيجابايت.
• منافذ اتصال مدمجة PROFINET (IE) و PROFIBUS DP 12.
• مجموع خمسة منافذ USB للاتصال بالأجهزة الطرفية (4 خلفية، 1 أمامية).
• تتضمن حزمة البرامج WinCC flexible 2008 و WinAC RTX.

التطبيقات

• تصوير وتحكم على مستوى الآلة.
• مراقبة العمليات في خطوط التصنيع والإنتاج.
• أنظمة جمع البيانات وتسجيلها.
• حلول الأتمتة المعتمدة على الحاسوب التي تتطلب واجهة تشغيل مدمجة.

المواصفات الفنية

إرشادات التركيب

1. 1 قص وتركيب اللوحة: حضر فتحة لوحة خزانة التحكم وفقًا للرسومات الميكانيكية للجهاز. تأكد من أن سطح التركيب نظيف ومستوي وخالٍ من الحطام. أدخل جهاز الكمبيوتر اللوحي في الفتحة وثبته بالتساوي باستخدام جميع مشابك التثبيت المزودة للحفاظ على تصنيف IP المحدد. لا تشد المشابك بإفراط.
2. 2 توصيل الأرضي الوقائي (PE): قم بتوصيل الهيكل بنظام الأرضي الوقائي للخزانة باستخدام موصل منخفض المقاومة. عادةً ما يكون موقع التوصيل على الجهاز معلمًا برمز PE. اتصال أرضي آمن وموثوق ضروري لسلامة المشغل والتوافق الكهرومغناطيسي (EMC).
3. 3 توصيل مصدر الطاقة: قم بتوصيل مصدر الطاقة المستمر المحدد بأطراف إدخال الطاقة. تحقق من أن جهد المصدر يتطابق مع التصنيف الموجود على ملصق الجهاز. استخدم موصلات بالحجم المناسب وتأكد من القطبية الصحيحة. قم بتمرير كابلات الطاقة بشكل منفصل عن خطوط الجهد العالي أو الاتصالات لتقليل التداخل الضوضائي.
4. 4 تركيب كابل الاتصال: قم بتوصيل كابلات PROFINET وPROFIBUS وUSB حسب الحاجة. استخدم كابلات محمية لجميع اتصالات البيانات. تأكد من أن دروع الكابلات متصلة بشكل صحيح في كلا الطرفين إلى الهيكل المؤرض أو أطراف الدرع المخصصة للحفاظ على سلامة الإشارة وأداء التوافق الكهرومغناطيسي (EMC). ثبت جميع الموصلات بإحكام.
