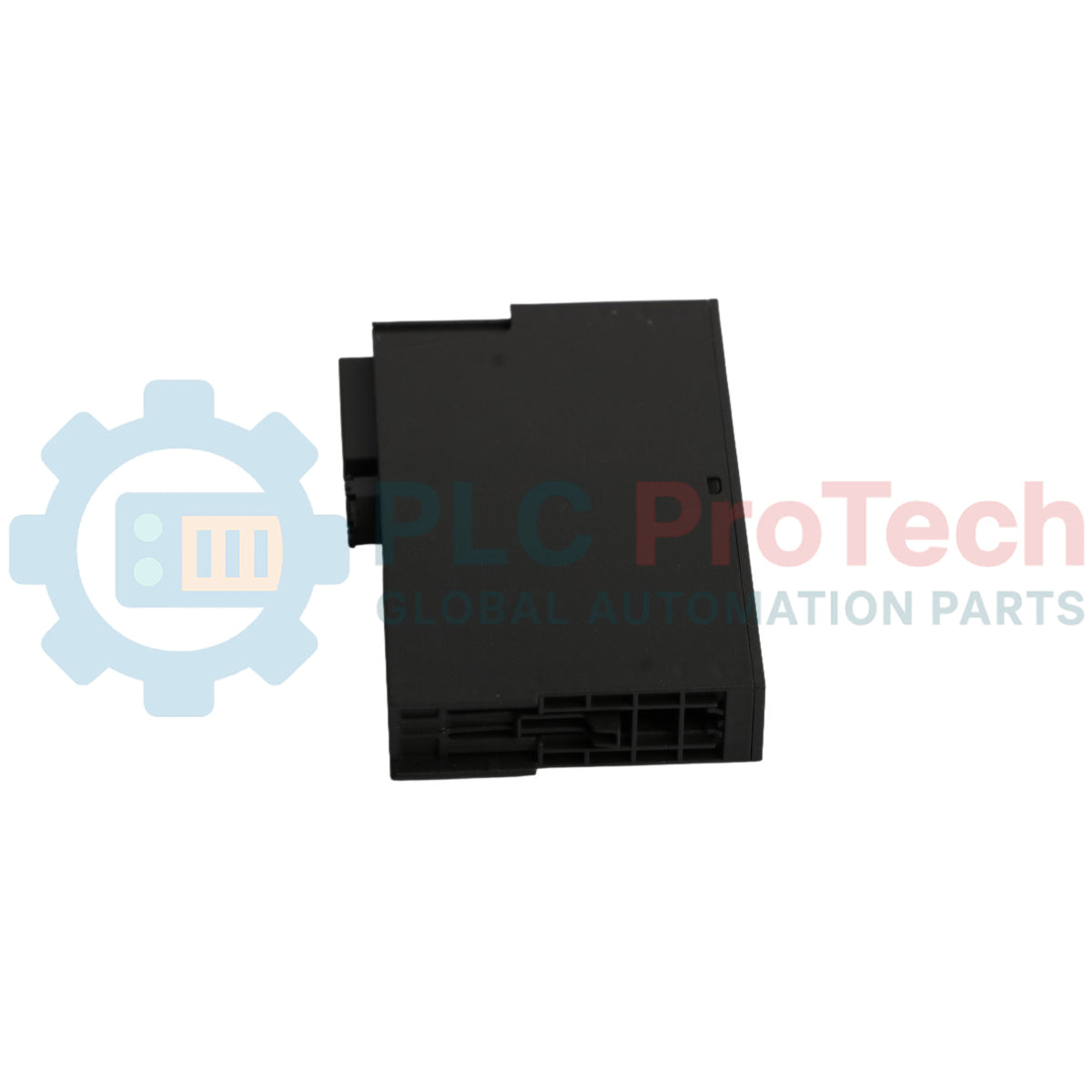

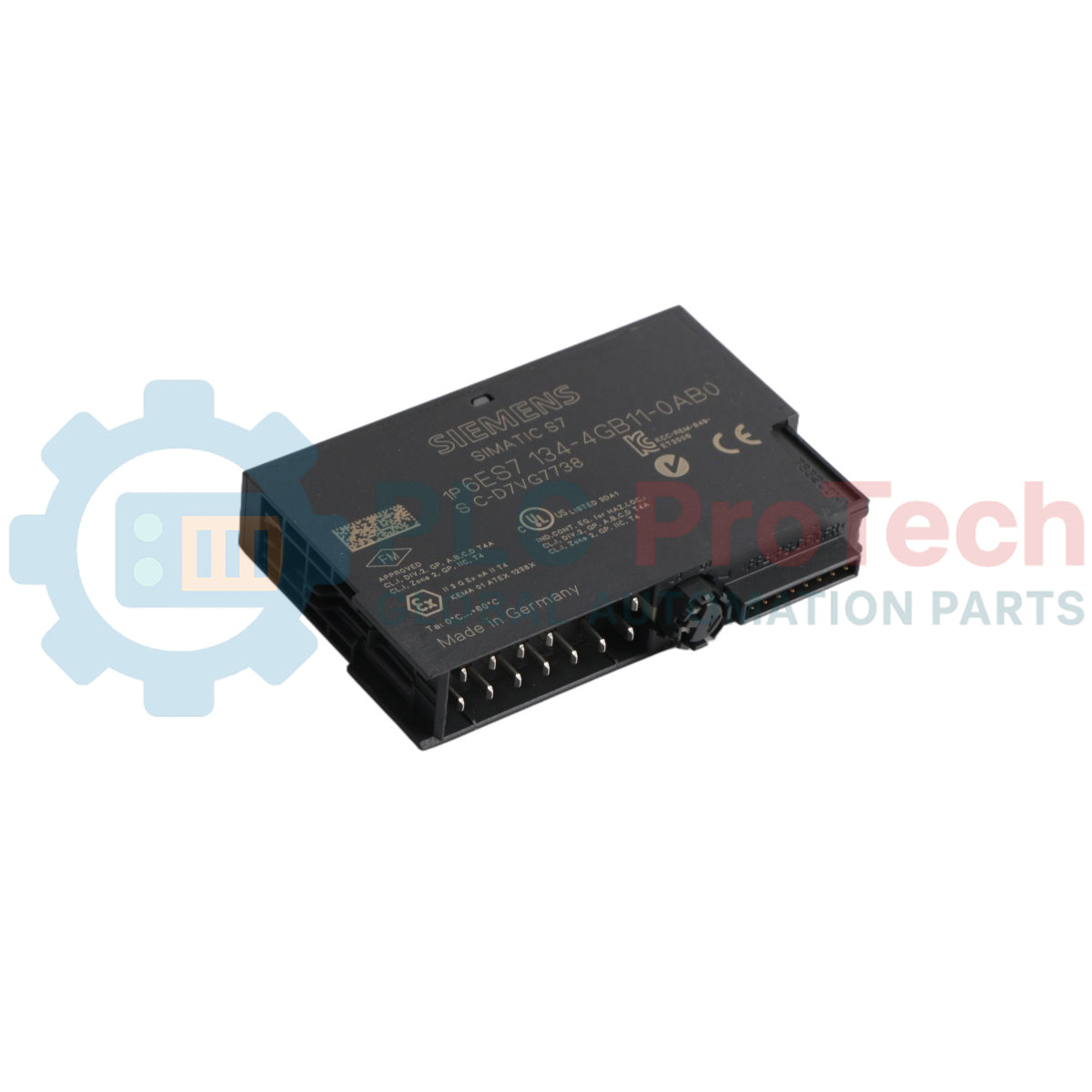

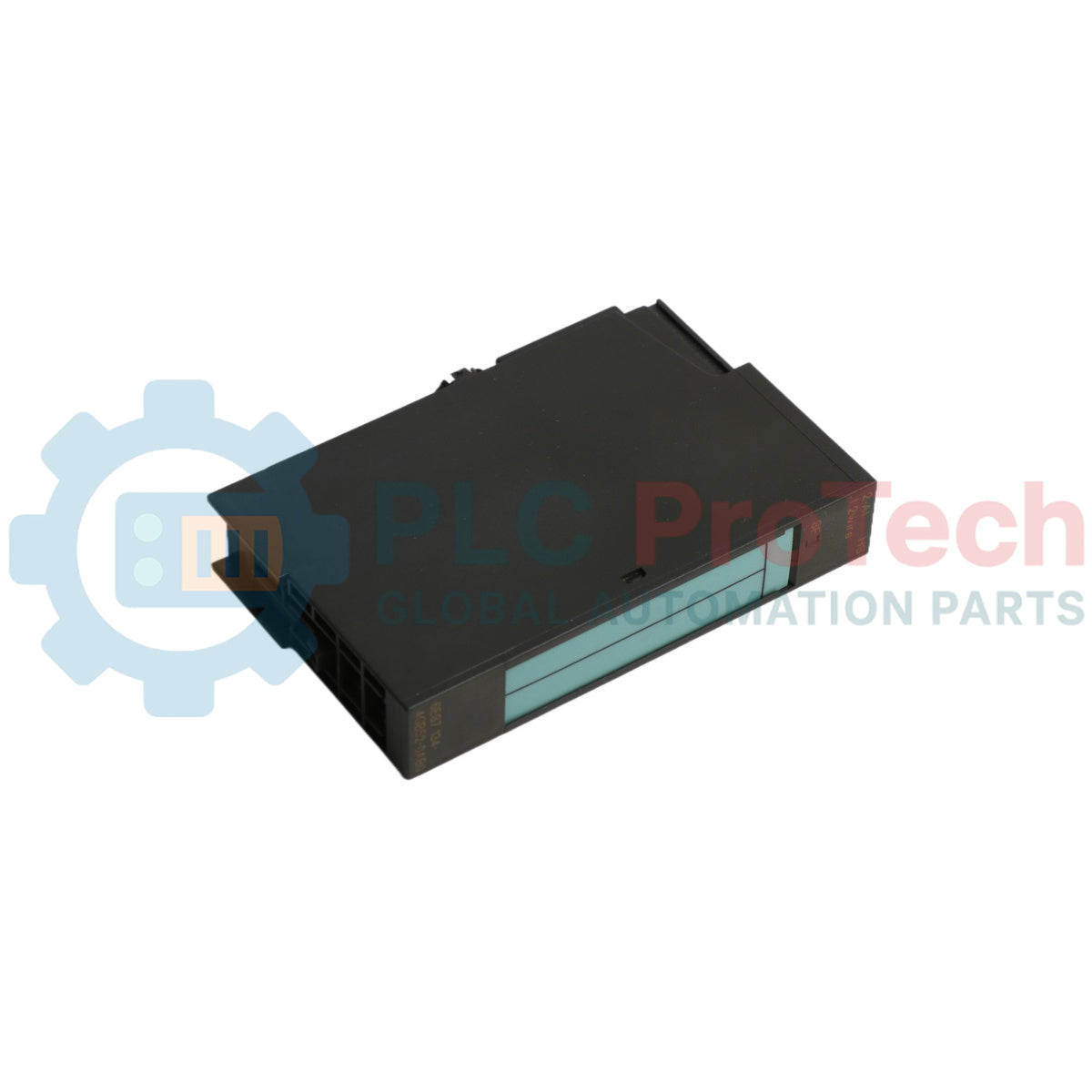

وحدة إدخال تناظرية Siemens SIMATIC ET 200S، الطراز 6ES7134-4GB10-0AB0

SKU 6ES7134-4GB10-0AB0

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Siemens
رقم المنتج: 6ES7134-4GB10-0AB0
Country of origin:ألمانيا
نوع المنتج: وحدات الإدخال التناظرية
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 240ج
Dimensions: 10.5 × 12.5 × 4 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

تُعد Siemens 6ES7134-4GB10-0AB0 وحدة إدخال تناظرية عالية الدقة ثنائية القنوات، مصممة لنظام الإدخال/الإخراج الموزّع SIMATIC ET 200S. توفر هذه الوحدة قياسًا دقيقًا لمتغيرات العمليات من أجهزة القياس الميدانية ضمن هيكل مدمج بعرض 15 مم. وتتميز بـقناتين معزولتين وتدعم نطاقي إدخال، بما في ذلك تيار ±20mA بدقة 13 بت بالإضافة إلى بت الإشارة، وإشارات 4-20mA بدقة 12 بت لمحولات القياس رباعية الأسلاك. وبفضل زمن دورة سريع يبلغ 65 مللي ثانية لكل قناة، فهي مناسبة للتطبيقات التي تتطلب مراقبة وتحكمًا سريعين في العمليات.

الميزات

■قناتا إدخال تناظريتان معزولتان كهربائيًا
■دعم نطاقين: ±20mA و4-20mA
■تحويل تناظري إلى رقمي عالي الدقة (حتى 13 بت بالإضافة إلى بت الإشارة)
■عرض وحدة موفّر للمساحة يبلغ 15 مم لتحقيق كثافة عالية لنقاط الإدخال/الإخراج
■مؤشر LED مدمج للأعطال الجماعية SF للتشخيص الفوري
■تكامل سلس مع شبكات PROFIBUS عبر نظام ET 200S

التطبيقات

■أنظمة التحكم في العمليات في معالجة المياه والمعالجة الكيميائية
■أنظمة إدارة الطاقة ومراقبتها
■الربط مع مرسلات الضغط ومقاييس التدفق وغيرها من أجهزة المجال ذات الإشارة 4-20mA
■اكتساب إشارات تناظرية عالية الكثافة في خزائن تحكم محدودة المساحة

المواصفات الفنية

المواصفة	القيمة
الشركة المصنّعة	Siemens
رقم الطراز	6ES7134-4GB10-0AB0
عائلة المنتجات	SIMATIC ET 200S
نوع الوحدة	وحدة إلكترونية للمدخلات التناظرية
عدد المدخلات	2، معزولان
نطاق الإدخال 1	±20mA
الدقة (النطاق 1)	13 بت + إشارة
نطاق الإدخال 2	4-20mA (لأجهزة الإرسال ذات 4 أسلاك)
الدقة (النطاق 2)	12 بت
زمن الدورة لكل قناة	65 مللي ثانية
عرض الوحدة	15 مم
التشخيص	مؤشر LED ‏SF (عطل عام)
وزن الشحن	0.24 كجم
أبعاد العبوة	10.5 × 12.5 × 4 سم
بلد المنشأ	ألمانيا
رمز النظام المنسق	8537101190

إرشادات التركيب

تحذير بالغ الأهمية: قد تكون هناك جهود كهربائية خطرة. يجب أن يُجري عملية التركيب أفراد مؤهلون فقط. تأكّد من فصل الطاقة عن جميع مصادر التغذية لمحطة ET 200S والمعدات المرتبطة بها وتأمينها بالقفل ووضع بطاقات التحذير (LOTO) قبل المتابعة.

1 تحقّق من أن رقم جزء الوحدة 6ES7134-4GB10-0AB0 يطابق متطلبات المشروع وأن الوحدة خالية من أي تلف مرئي ناتج عن الشحن.
2 حاذِ الوحدة الإلكترونية مع وحدة التوصيل ET 200S المطابقة (مثل TM-E15... أو TM-P15...) واضغط عليها بإحكام حتى تثبت في مكانها بنقرة على ناقل اللوحة الخلفية.
3 وصّل أسلاك إشارات الإدخال التناظرية بالأطراف الصحيحة في وحدة التوصيل. استخدم كابل أجهزة قياس محميًا ومجدول الأزواج لجميع الإشارات التناظرية لتقليل تداخل الضوضاء الكهربائية.
4 وصّل دروع الكابلات بنقطة تأريض مخصصة منخفضة الممانعة عند طرف الخزانة فقط لمنع حلقات التأريض. تأكّد من التأريض السليم لقضيب DIN ولوحة التحكم.
5 بعد تثبيت جميع الوحدات وتوصيلها، أزل أجهزة القفل ووضع بطاقات التحذير وأعد توصيل الطاقة بالنظام. تحقّق من أن مؤشرات LED التشخيصية للوحدة تشير إلى التشغيل الطبيعي.

FAQ

ما نظام الإدخال/الإخراج الذي صُممت هذه الوحدة للعمل معه؟

صُممت الوحدة 6ES7134-4GB10-0AB0 خصيصًا لنظام الإدخال/الإخراج الموزّع Siemens SIMATIC ET 200S.

ما نطاقات إدخال التيار التناظري المدعومة؟

تدعم هذه الوحدة نطاقين متميزين لإدخال التيار: ±20mA و4-20mA، مما يجعلها متوافقة مع مجموعة واسعة من محوّلات المجال ذات الأسلاك الأربعة.

كم عدد قنوات الإدخال التي تحتوي عليها هذه الوحدة؟

تتضمن قناتَي إدخال تناظري معزولتَين كهربائيًا، مما يتيح قياس متغيرَي عملية مستقلين.

ما العرض الفعلي للوحدة؟

هذه وحدة مدمجة لا يتجاوز عرضها 15mm، مما يساعد على توفير مساحة قيّمة في خزائن التحكم عالية الكثافة.

هل توفر هذه الوحدة أي مؤشرات تشخيصية؟

نعم، تتضمن مؤشر LED مدمجًا من نوع SF (عطل المجموعة)، يوفر إشارة مرئية فورية إلى وجود عطل في الوحدة أو القناة، مما يسهّل استكشاف الأخطاء وإصلاحها بكفاءة.
