• 6ES7317-6TF14-0AB0
1 1

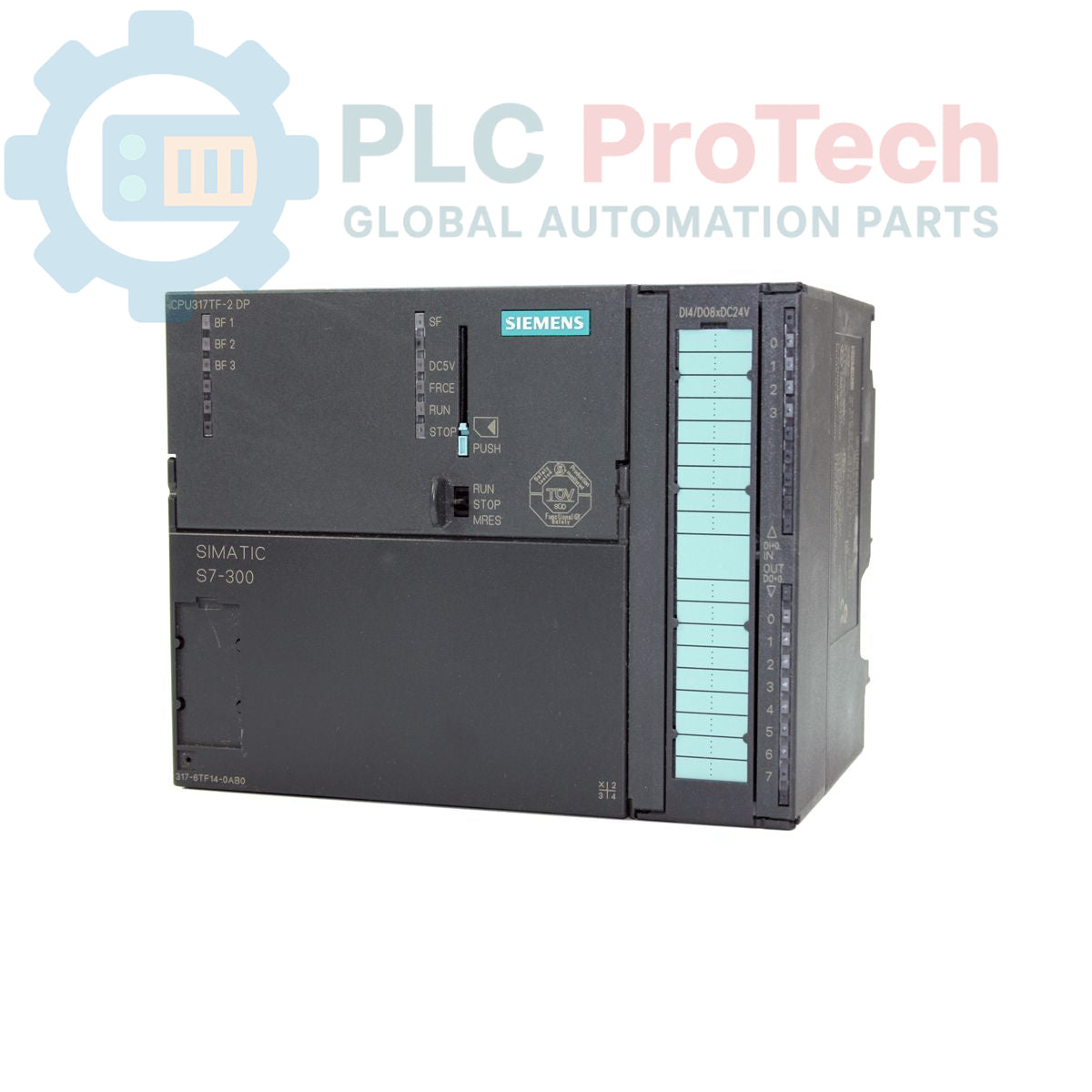

سيمنز 6ES7317-6TF14-0AB0 وحدة معالجة مركزية SIMATIC S7-300 CPU 317TF-2 DP Technology

سيمنز 6ES7317-6TF14-0AB0 وحدة معالجة مركزية SIMATIC S7-300 CPU 317TF-2 DP Technology

تبقى فقط 6 عنصر/عناصر في المخزون

  • الشركة المصنعة: Siemens

  • رقم المنتج: 6ES7317-6TF14-0AB0

  • Country of origin:ألمانيا

  • نوع المنتج: وحدات المعالجة المركزية PLC

  • Barcode: 85371091

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 810ج

  • Dimensions: 16.0 × 13.0 × 12.5 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

وحدة المعالجة المركزية 6ES7317-6TF14-0AB0 من سيمنس هي وحدة معالجة مركزية CPU 317TF-2 DP لنظام الأتمتة SIMATIC S7-300. يدمج هذا الموديل التحكم القياسي في PLC مع وظائف تقنية وسلامة مخصصة، مما يجعله مناسبًا للتطبيقات الصناعية المعقدة التي تتطلب التحكم في الحركة والسلامة الوظيفية. مزود بـ1.5 ميجابايت من ذاكرة العمل ويتميز بواجهتي اتصال مميزتين: واجهة MPI/DP الأساسية تعمل بسرعة تصل إلى 12 ميجابت/ثانية وواجهة DP (Drive) الثانوية للاتصال المباشر مع أنظمة المحركات. تتضمن وحدة المعالجة المركزية إدخال/إخراج مدمج للمهام التقنية وتتطلب موصل أمامي بـ40 دبوسًا وبطاقة ذاكرة ميكرو بسعة 8 ميجابايت للتشغيل.

الميزات

  • وظائف متكاملة لـ PLC والتقنية والسلامة في وحدة واحدة.
  • ذاكرة عمل مدمجة بسعة 1.5 ميجابايت للبرامج والبيانات الخاصة بالمستخدم.
  • منفذا اتصال مزدوجان: واحد MPI/PROFIBUS DP وآخر PROFIBUS DP مخصص للمحركات.
  • يدعم بطاقة ذاكرة ميكرو بسعة 8 ميجابايت لتخزين البرامج والبيانات.
  • تصميم معياري لدمج مرن ضمن نظام SIMATIC S7-300.

التطبيقات

  • التحكم المنسق في الحركة في أنظمة التعبئة والتغليف ومناولة المواد.
  • خطوط التجميع الآلية مع متطلبات السلامة المدمجة.
  • تطبيقات التحكم في العمليات التي تتطلب تبادل بيانات عالي السرعة مع المحركات.
  • خلايا التصنيع حيث يتم إدارة منطق PLC والحركة والسلامة بواسطة وحدة تحكم واحدة.

المواصفات الفنية

المواصفات القيمة
الشركة المصنعة سيمنس
رقم القطعة 6ES7317-6TF14-0AB0
السلسلة سيماتيك S7-300
الطراز وحدة المعالجة المركزية 317TF-2 DP
نوع المنتج تقنية وحدة المعالجة المركزية
جهد الإمداد 20.4 - 28.8 VDC
ذاكرة العمل 1.5 ميجابايت
الواجهة 1 MPI/PROFIBUS DP، 12 ميجابت/ثانية
الواجهة 2 PROFIBUS DP (Drive)
الموصل المطلوب موصل أمامي 40 سنًا × 1
بطاقة الذاكرة المطلوبة بطاقة ذاكرة صغيرة بسعة 8 ميجابايت
حالة دورة حياة المنتج التوقف التدريجي
وزن الشحن 0.81 كجم
رمز السلعة 85371091
ECCN N
بلد المنشأ ألمانيا (تقديري)
أبعاد العبوة (محسوبة) 16.0 × 13.0 × 12.5 سم

إرشادات التثبيت

تحذير هام: عدم إيقاف تشغيل جميع مصادر الطاقة قبل التثبيت قد يؤدي إلى صدمة كهربائية أو تلف المعدات أو إصابة خطيرة. اتبع دائمًا إجراءات القفل/الوسم المحلية (LOTO). يحتوي هذا الجهاز على مكونات حساسة للتفريغ الكهروستاتيكي (ESD). استخدم حماية ESD المناسبة، بما في ذلك سوار معصم مؤرض ومحطة عمل آمنة من ESD.
  1. تحقق من أن لوحة التحكم وجميع الآلات المرتبطة بها غير مفعلة ومقفلة.
  2. ثبت وحدة المعالجة المركزية بإحكام على سكة DIN الخاصة بـ S7-300، مع التأكد من أنها مثبتة بشكل صحيح ومتصلة بموصلات الناقل الخلفي للوحدات المجاورة.
  3. قم بتوصيل مصدر طاقة 24 فولت تيار مستمر بالأطراف المخصصة على وحدة تزويد الطاقة أو وحدة المعالجة المركزية، مع مراعاة القطبية الصحيحة.
  4. أدخل بطاقة الذاكرة الصغيرة المطلوبة بسعة 8 ميجابايت في الفتحة المخصصة على وحدة المعالجة المركزية.
  5. قم بتوصيل كابلات الاتصال MPI/DP وDP (Drive) إلى منافذها المخصصة. تأكد من وجود درع وتأريض مناسب لكابلات الاتصال لتقليل الضوضاء الكهربائية.
  6. بعد التحقق من جميع الاتصالات، قم بإزالة أجهزة القفل/الوسم وأعد تشغيل النظام للتكليف والاختبار.
Key Features:
#SIMATIC S7-300 #Technology CPU

ما هي واجهات الاتصال الأساسية في 6ES7317-6TF14-0AB0؟
يحتوي هذا المعالج على واجهتين: واجهة مشتركة MPI/PROFIBUS DP بسرعة تصل إلى 12 ميجابت/ثانية، وواجهة PROFIBUS DP مخصصة ثانية مخصصة للاتصال بأنظمة المحركات.

ما هي مكونات الذاكرة والموصل المطلوبة لتشغيل هذا المعالج؟
يتطلب التشغيل بطاقة ذاكرة ميكرو بسعة 8 ميجابايت لتخزين البيانات والبرامج، وموصل أمامي بـ 40 دبوسًا لتوصيل الأسلاك الخاصة بالإدخال/الإخراج والاتصالات.

ما هو نطاق جهد الإمداد لهذا المعالج S7-300؟
جهد الإمداد المستمر المطلوب لـ 6ES7317-6TF14-0AB0 يتراوح بين 20.4 و28.8 فولت تيار مستمر.

هل يدعم هذا المعالج وظائف السلامة؟
نعم، يشير الحرف 'TF' في رقم الموديل CPU 317TF-2 DP إلى أنه مصمم للتعامل مع مهام التكنولوجيا والسلامة المتكاملة بالإضافة إلى وظائف PLC القياسية.

ما هي حالة دورة حياة المنتج لهذا الوحدة؟
تم تصنيف 6ES7317-6TF14-0AB0 كمنتج "في طور الإيقاف" من قبل سيمنس، مما يشير إلى أنه منتج ناضج يتم استبداله بتقنيات أحدث ولكنه قد يظل متاحًا للصيانة وقطع الغيار.
